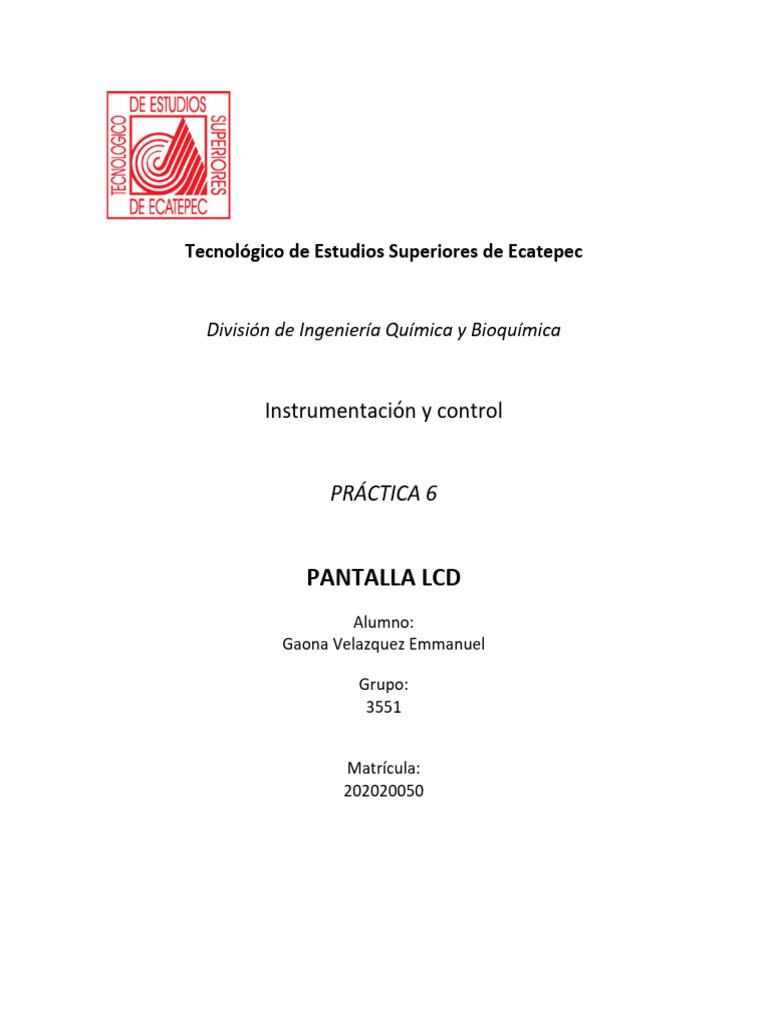

Tecnológico de Estudios Superiores de Ecatepec

División de Ingeniería Química y Bioquímica

Instrumentación y control

PRÁCTICA 6

PANTALLA LCD
Alumno:
Gaona Velazquez Emmanuel

Grupo:
3551

Matrícula:
202020050
Introducción
En esta practica se hablara de una antalla de cristal líquido o LCD (sigla del inglés
liquid-crystal display) es una pantalla delgada y plana formada por un número de
píxeles en color o monocromos colocados delante de una fuente de luz o
reflectora. A menudo se utiliza en dispositivos electrónicos de pilas, ya que utiliza
cantidades muy pequeñas de energía eléctrica.
Objetivo
Desplegar mensajes desde arduino a una pantalla LCD.
Material y equipo
• -Placa Arduino-
• Pantalla LCD 16X2-
• Potenciometro 1 kOhm-
• Protoboard-
• Cables de conexión-
• Resistencia de 220 Ohm-
• PC
Marco teorico

Con el paso del tiempo y el gran avance de la ciencia y la tecnología, en este caso
específico de la electrónica, este tipo de pantallas han evolucionado y han dado
varios pasos hacia el frente hasta llegar a los dispositivos LCD 16x2.

Es común que se escuche y conozca la primera parte de este término por las
pantallas de computadoras, tablets, teléfonos celulares y pantallas de televisión,
pero sus funciones no son del todo conocidas sobre todo cuando el uso es
diferente al de los artefactos mencionados.

LCD son las siglas en inglés de Liquid Crystal Dysplay, pantalla de cristal líquido
en español, un tipo de dispositivo que se utiliza para la visualización de diferentes
tipos de contenidos o información de manera gráfica, mediante el uso de
diferentes caracteres, símbolos o dibujos.

La segunda parte de este término, 16x2, se refiere a que la pantalla cuenta con
dos filas, cada una con la capacidad para mostrar hasta dieciséis caracteres,
símbolos o figuras, según su programación.

Entonces, el término LCD 16x2 se refiere a un pequeño dispositivo con pantalla de

cristal líquido que cuenta con dos filas, de dieciséis caracteres cada una, que se
utiliza para mostrar información, por lo general alfanumérica. Las capacidades de
estos dispositivos son altas, pues se puede mostrar todo tipo de información sin
importar qué tipo de símbolos o caracteres sean, el idioma o el lenguaje, pues el
sistema puede mostrar cualquier carácter alfanumérico, símbolos y algunas
figuras, el número de píxeles que tiene cada símbolo o carácter varía dependiendo
del modelo del dispositivo y cada artefacto está controlado por un microcontrolador
que está programado para dirigir el funcionamiento y la imagen mostrada en la
pantalla.

Entre las ventajas que se tienen al utilizar este tipo de artefactos están el mínimo
consumo de energía o corriente eléctrica, la programación es sumamente sencilla
y es por lo general cargada por el fabricante, dependiendo del uso y tipo de equipo
que se trate.

Estos módulos de pantalla de cristal líquido tienen usos muy variados y en

diferentes campos como la informática, las telecomunicaciones, la telefonía, la
industria automotriz, la relojería, la robótica, la línea blanca, entre muchas otras,
ideales sobre todo para dispositivos que requieren de una visualización pequeña o
incluso mediana.

Las pantallas de cristal líquido suelen disponer de una matriz de 5x8 puntos que
se utiliza para representar los diferentes caracteres. Comúnmente, el total de
caracteres que se pueden representar en dispositivo es de 256, de los cuales los
primeros 240 son los símbolos alfanuméricos comunes (letras mayúsculas y
minúsculas, signos de puntuación, algunos caracteres especiales, comunes y
números) y el resto son caracteres que pueden ser introducidos o definidos por el
usuario.

Los dispositivos LCD 16x2 deben contar con un controlador, el más común que se
utiliza en la industria es el chipset HD44780, sobre todo por su flexibilidad, soporte
y compatibilidad con prácticamente cualquier plataforma. Existen, sin embargo,
otros controladores bastante efectivos, la mayoría desarrollados a partir del
controlador HD44780.

Estos dispositivo con pantallas de cristal líquido se han vuelto muy populares en
los últimos años, esto es debido a la gran variedad que existe y la enorme
versatilidad en su uso, su gran capacidad para mostrar mensajes de texto, ya sea
fijos o en movimiento, valores numéricos y una mayor cantidad de símbolos
especiales, en comparación con modelos anteriores.

Este tipo de dispositivos, además, tienen un precio bastante accesible, a diferencia

de otros equipos, su gran potencia en imagen con un bajo consumo de recursos y
energía es otra gran ventaja.

En cuestiones de programación y recursos informáticos, estos dispositivos solo

requieren de 6 pines del microcontrolador para su conexión, la programación en
diferentes lenguajes de alto nivel es muy sencilla, incluso para inexpertos, los
caracteres con los que se programe el display deben estar en código ASCII.
Dependiendo del microcontrolador que se utilice, los dispositivos LCD 16x2
pueden conectarse a través de un bus de datos de 4 u 8 bits, dependiendo del
número de pines a disposición y son compatibles con diversas plataformas como
Arduino, PIC, MSP430, AVR, entre otras.
Debido a la retroiluminación con la que cuentan estos dispositivos, es posible
lograr un alto grado de contraste de colores y por lo tanto tener gran claridad en el
mensaje mostrado, la pantalla es sumamente delgada, en consecuencia su
tamaño es pequeño y su vida útil es bastante más extensa que muchos otros
displays.

Quizás la única desventaja de este tipo de pantallas es que no se tiene una

diversificación muy fina o exacta de los colores, por lo que en ambientes con una
iluminación poco favorable no es posible visualizar de la mejor manera los
mensajes mostrados en la pantalla. Para estos casos los displays de siete
segmentos siguen siendo la mejor opción.

HeTPro es una tienda de herramientas tecnológicas y productos electrónicos que

ofrece dispositivos actuales y novedosos, entre los cuales se encuentran los
dispositivos LCD 16x2. Gracias a nuestra gran experiencia y calidad en el servicio
es que nuestra cartera de clientes asciende a miles de estudiantes,
desarrolladores independientes, profesores y empresas.

Invitamos a quienes estén interesados o involucrados con la electrónica a visitar

nuestra página de internet o a ponerse en contacto con nosotros, estamos seguros
que tenemos algo interesante qué ofrecer.
Desarrollo de la practica
1. Realizar las conexiones de acuerdo al diagrama que se muestra a
continuación
2. Realizar el siguiente programa

3. Verificar que el programa este correcto

4. Descargar el programa al
arduino.
5. Probar su funcionamiento
Conclusion
Con esta practica podemos llegar a comprender el funcionamiento y programacion
de una pantalla LCD la cual podemos programarle diveros mensajes y con tiempo
predeterminado si asi se lo desea
Referencias
https://www.arduino.cc/reference/es/
https://aprendiendoarduino.wordpress.com
https://es.wikipedia.org/wiki/Proteus_Design_Suite
https://hetpro-store.com/lcd-16x2-
blog/#:~:text=Entonces%2C%20el%20t%C3%A9rmino%20LCD%2016x2,informaci
%C3%B3n%2C%20por%20lo%20general%20alfanum%C3%A9rica.
