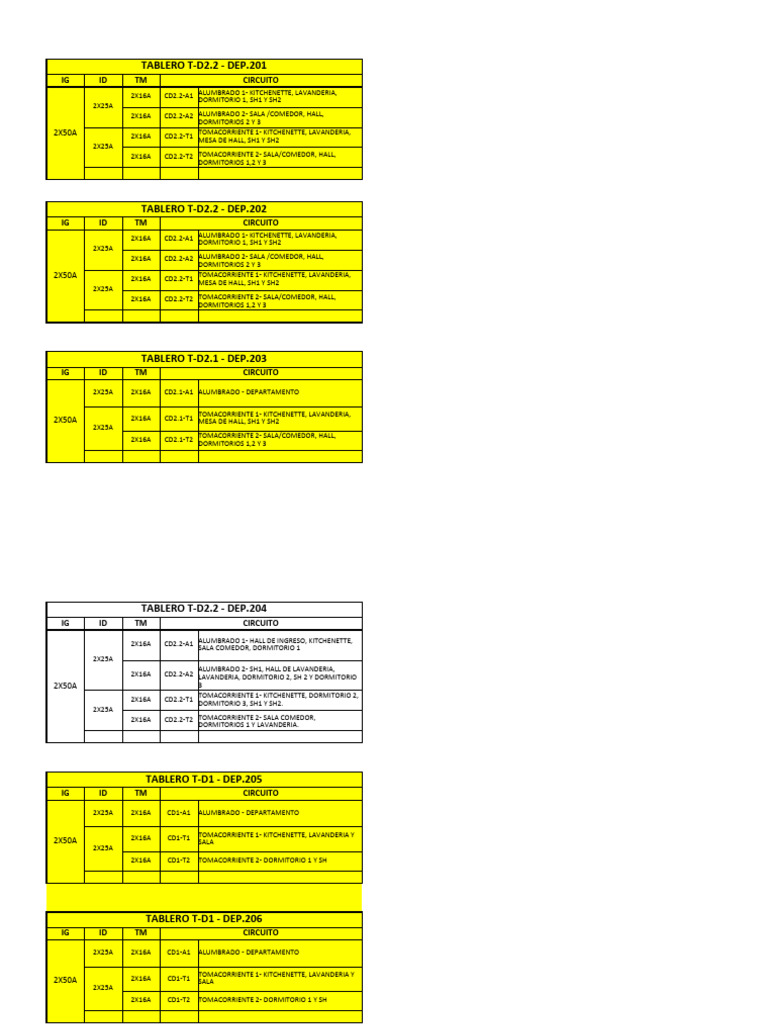

    TABLERO T-D2.2 - DEP.

    201
    IG ID TM CIRCUITO
    ALUMBRADO 1- KITCHENETTE, LAVANDERIA,
    2X16A CD2.2-A1
    DORMITORIO 1, SH1 Y SH2
    2X25A
    2X16A CD2.2-A2 ALUMBRADO 2- SALA /COMEDOR, HALL,
    DORMITORIOS 2 Y 3
    2X50A 2X16A CD2.2-T1
    TOMACORRIENTE 1- KITCHENETTE, LAVANDERIA,
    MESA DE HALL, SH1 Y SH2
    2X25A
    2X16A CD2.2-T2 TOMACORRIENTE 2- SALA/COMEDOR, HALL,
    DORMITORIOS 1,2 Y 3

    TABLERO T-D2.2 - DEP.202


    IG ID TM CIRCUITO
    ALUMBRADO 1- KITCHENETTE, LAVANDERIA,
    2X16A CD2.2-A1
    DORMITORIO 1, SH1 Y SH2
    2X25A
    2X16A CD2.2-A2 ALUMBRADO 2- SALA /COMEDOR, HALL,
    DORMITORIOS 2 Y 3
    2X50A 2X16A CD2.2-T1
    TOMACORRIENTE 1- KITCHENETTE, LAVANDERIA,
    MESA DE HALL, SH1 Y SH2
    2X25A
    2X16A CD2.2-T2 TOMACORRIENTE 2- SALA/COMEDOR, HALL,
    DORMITORIOS 1,2 Y 3

    TABLERO T-D2.1 - DEP.203


    IG ID TM CIRCUITO

    2X25A 2X16A CD2.1-A1 ALUMBRADO - DEPARTAMENTO

    TOMACORRIENTE 1- KITCHENETTE, LAVANDERIA,


    2X50A 2X16A CD2.1-T1
    MESA DE HALL, SH1 Y SH2
    2X25A
    TOMACORRIENTE 2- SALA/COMEDOR, HALL,
    2X16A CD2.1-T2
    DORMITORIOS 1,2 Y 3
    TABLERO T-D2.2 - DEP.204
    IG ID TM CIRCUITO
    ALUMBRADO 1- HALL DE INGRESO, KITCHENETTE,
    2X16A CD2.2-A1
    SALA COMEDOR, DORMITORIO 1
    2X25A
    ALUMBRADO 2- SH1, HALL DE LAVANDERIA,
    2X16A CD2.2-A2 LAVANDERIA, DORMITORIO 2, SH 2 Y DORMITORIO
    2X50A 3
    TOMACORRIENTE 1- KITCHENETTE, DORMITORIO 2,
    2X16A CD2.2-T1
    DORMITORIO 3, SH1 Y SH2.
    2X25A
    2X16A CD2.2-T2 TOMACORRIENTE 2- SALA COMEDOR,
    DORMITORIOS 1 Y LAVANDERIA.

    TABLERO T-D1 - DEP.205


    IG ID TM CIRCUITO

    2X25A 2X16A CD1-A1 ALUMBRADO - DEPARTAMENTO

    TOMACORRIENTE 1- KITCHENETTE, LAVANDERIA Y


    2X50A 2X16A CD1-T1
    SALA
    2X25A
    2X16A CD1-T2 TOMACORRIENTE 2- DORMITORIO 1 Y SH

    TABLERO T-D1 - DEP.206


    IG ID TM CIRCUITO

    2X25A 2X16A CD1-A1 ALUMBRADO - DEPARTAMENTO

    TOMACORRIENTE 1- KITCHENETTE, LAVANDERIA Y


    2X50A 2X16A CD1-T1
    SALA
    2X25A
    2X16A CD1-T2 TOMACORRIENTE 2- DORMITORIO 1 Y SH
    TABLERO T-D2.1 - DEP.207
    IG ID TM CIRCUITO

    2X25A 2X16A CD2.1-A1 ALUMBRADO - DEPARTAMENTO

    TOMACORRIENTE 1- KITCHENETTE, LAVANDERIA,


    2X50A 2X16A CD2.1-T1
    MESA DE HALL, SH1 Y SH2
    2X25A
    TOMACORRIENTE 2- SALA/COMEDOR, HALL,
    2X16A CD2.1-T2
    DORMITORIOS 1,2 Y 3

    TABLERO T-D2.1 - DEP.208


    IG ID TM CIRCUITO

    2X25A 2X16A CD2.1-A1 ALUMBRADO - DEPARTAMENTO

    TOMACORRIENTE 1- KITCHENETTE, LAVANDERIA,


    2X50A 2X16A CD2.1-T1
    MESA DE HALL, SH1 Y SH2
    2X25A
    TOMACORRIENTE 2- SALA/COMEDOR, HALL,
    2X16A CD2.1-T2
    DORMITORIOS 1,2 Y 3

    TABLERO T-D2.2 - DEP.209


    IG ID TM CIRCUITO
    ALUMBRADO 1- HALL DE INGRESO, KITCHENETTE,
    2X16A CD2.2-A1
    SALA COMEDOR, DORMITORIO 1
    2X25A
    ALUMBRADO 2- SH1, HALL DE LAVANDERIA,
    2X16A CD2.2-A2 LAVANDERIA, DORMITORIO 2, SH 2 Y DORMITORIO
    2X50A 3
    TOMACORRIENTE 1- KITCHENETTE, DORMITORIO 2,
    2X16A CD2.2-T1
    DORMITORIO 3, SH1 Y SH2.
    2X25A
    2X16A CD2.2-T2 TOMACORRIENTE 2- SALA COMEDOR,
    DORMITORIOS 1 Y LAVANDERIA.
    TABLERO T-D2.1 - DEP.210
    IG ID TM CIRCUITO

    2X25A 2X16A CD2.1-A1 ALUMBRADO - DEPARTAMENTO

    TOMACORRIENTE 1- KITCHENETTE, LAVANDERIA,


    2X50A 2X16A CD2.1-T1
    SH1
    2X25A
    TOMACORRIENTE 2- SALA, DORMITORIOS 1 Y 2, SH
    2X16A CD2.1-T2
    1 Y SH2

    TABLERO T-D2.2 - DEP.211


    IG ID TM CIRCUITO
    ALUMBRADO 1- HALL DE INGRESO, KITCHENETTE,
    2X16A CD2.2-A1
    SALA COMEDOR, DORMITORIO 1
    2X25A
    ALUMBRADO 2- SH1, HALL DE LAVANDERIA,
    2X16A CD2.2-A2 LAVANDERIA, DORMITORIO 2, SH 2 Y DORMITORIO
    2X50A 3
    TOMACORRIENTE 1- KITCHENETTE, DORMITORIO 2,
    2X16A CD2.2-T1
    DORMITORIO 3, SH1 Y SH2.
    2X25A
    2X16A CD2.2-T2 TOMACORRIENTE 2- SALA COMEDOR,
    DORMITORIOS 1 Y LAVANDERIA.

    TABLERO T-D2.2 - DEP.212


    IG ID TM CIRCUITO
    ALUMBRADO 1- HALL DE INGRESO, KITCHENETTE,
    2X16A CD2.2-A1
    SALA COMEDOR, DORMITORIO 1
    2X25A
    ALUMBRADO 2- SH1, HALL DE LAVANDERIA,
    2X16A CD2.2-A2 LAVANDERIA, DORMITORIO 2, SH 2 Y DORMITORIO
    2X50A 3
    2X50A
    TOMACORRIENTE 1- KITCHENETTE, DORMITORIO 2,
    2X16A CD2.2-T1
    DORMITORIO 3, SH1 Y SH2.
    2X25A
    2X16A CD2.2-T2 TOMACORRIENTE 2- SALA COMEDOR,
    DORMITORIOS 1 Y LAVANDERIA.

    TABLERO T-D2.2 - DEP.213


    IG ID TM CIRCUITO
    ALUMBRADO 1- HALL DE INGRESO, KITCHENETTE,
    2X16A CD2.2-A1
    SALA COMEDOR, DORMITORIO 1
    2X25A
    ALUMBRADO 2- SH1, HALL DE LAVANDERIA,
    2X16A CD2.2-A2 LAVANDERIA, DORMITORIO 2, SH 2 Y DORMITORIO
    2X50A 3
    TOMACORRIENTE 1- KITCHENETTE, DORMITORIO 2,
    2X16A CD2.2-T1
    DORMITORIO 3, SH1 Y SH2.
    2X25A
    2X16A CD2.2-T2 TOMACORRIENTE 2- SALA COMEDOR,
    DORMITORIOS 1 Y LAVANDERIA.

    TABLERO T-D2.2 - DEP.214


    IG ID TM CIRCUITO
    ALUMBRADO 1- HALL DE INGRESO, KITCHENETTE,
    2X16A CD2.2-A1
    SALA COMEDOR, DORMITORIO 1
    2X25A
    ALUMBRADO 2- SH1, HALL DE LAVANDERIA,
    2X16A CD2.2-A2 LAVANDERIA, DORMITORIO 2, SH 2 Y DORMITORIO
    2X50A 3
    TOMACORRIENTE 1- KITCHENETTE, DORMITORIO 2,
    2X16A CD2.2-T1
    DORMITORIO 3, SH1 Y SH2.
    2X25A
    2X16A CD2.2-T2 TOMACORRIENTE 2- SALA COMEDOR,
    DORMITORIOS 1 Y LAVANDERIA.

    TABLERO T-D2.1 - DEP.215


    IG ID TM CIRCUITO
    2X25A 2X16A CD2.1-A1 ALUMBRADO - DEPARTAMENTO

    TOMACORRIENTE 1- KITCHENETTE, LAVANDERIA,


    2X50A 2X16A CD2.1-T1
    DORMITORIO 2 Y SH2
    2X25A
    2X16A CD2.1-T2 TOMACORRIENTE 2- SALA, DORMITORIOS 1 Y SH1

    TABLERO T-D2.1 - DEP.216


    IG ID TM CIRCUITO

    2X25A 2X16A CD2.1-A1 ALUMBRADO - DEPARTAMENTO

    TOMACORRIENTE 1- KITCHENETTE,
    2X50A 2X16A CD2.1-T1
    SALA/COMEDOR, DORMITORIO 2
    2X25A
    TOMACORRIENTE 2- SALA, DORMITORIO 1,
    2X16A CD2.1-T2
    LAVANDERIA, SH1 Y SH2

    TABLERO T-D1 - DEP.314


    IG ID TM CIRCUITO
    2X25A 2X16A CD1-A1 ALUMBRADO - DEPARTAMENTO
    2X16A CD1-T1 TOMACORRIENTE 1- KITCHENETTE, LAVANDERIA
    2X50A 2X25A
    2X16A CD1-T2 TOMACORRIENTE 2- SALA, DORMITORIO 1 Y SH

    TABLERO T-D1 - DEP.315


    IG ID TM CIRCUITO
    2X25A 2X16A CD1-A1 ALUMBRADO - DEPARTAMENTO
    TOMACORRIENTE 1- KITCHENETTE, LAVANDERIA Y
    2X16A CD1-T1
    2X50A 2X25A SH
    2X16A CD1-T2 TOMACORRIENTE 2- SALA, DORMITORIO 1
    TABLERO T-D2.2 - DEP.301
    IG ID TM CIRCUITO
    ALUMBRADO 1- HALL DE INGRESO, KITCHENETTE,
    2X16A CD2.2-A1
    SALA COMEDOR, DORMITORIO 1
    2X25A
    ALUMBRADO 2- SH1, HALL DE LAVANDERIA,
    2X16A CD2.2-A2 LAVANDERIA, DORMITORIO 2, SH 2 Y DORMITORIO
    2X50A 3
    TOMACORRIENTE 1- KITCHENETTE, DORMITORIO 2,
    2X16A CD2.2-T1
    DORMITORIO 3, SH1 Y SH2.
    2X25A
    2X16A CD2.2-T2 TOMACORRIENTE 2- SALA COMEDOR,
    DORMITORIOS 1 Y LAVANDERIA.

    TABLERO T-D2.2 - DEP.302


    IG ID TM CIRCUITO
    ALUMBRADO 1- HALL DE INGRESO, KITCHENETTE,
    2X16A CD2.2-A1
    SALA COMEDOR, DORMITORIO 1
    2X25A
    ALUMBRADO 2- SH1, HALL DE LAVANDERIA,
    2X16A CD2.2-A2 LAVANDERIA, DORMITORIO 2, SH 2 Y DORMITORIO
    2X50A 3
    TOMACORRIENTE 1- KITCHENETTE, DORMITORIO 2,
    2X16A CD2.2-T1
    DORMITORIO 3, SH1 Y SH2.
    2X25A
    2X16A CD2.2-T2 TOMACORRIENTE 2- SALA COMEDOR,
    DORMITORIOS 1 Y LAVANDERIA.

    TABLERO T-D2.1 - DEP.203


    IG ID TM CIRCUITO

    2X25A 2X16A CD2.1-A1 ALUMBRADO - TODO EL DEPARTAMENTO

    TOMACORRIENTE 1- KITCHENETTE, SALA Y


    2X50A 2X16A CD2.1-T1
    LAVANDERIA
    2X25A
    2X16A CD2.1-T2 TOMACORRIENTE 2- DORMITORIO Y SH
    2X50A

    TABLERO T-D2.2 - DEP.204


    IG ID TM CIRCUITO
    ALUMBRADO 1- HALL DE INGRESO, KITCHENETTE,
    2X16A CD2.2-A1
    SALA COMEDOR, DORMITORIO 1
    2X25A
    ALUMBRADO 2- SH1, HALL DE LAVANDERIA,
    2X16A CD2.2-A2 LAVANDERIA, DORMITORIO 2, SH 2 Y DORMITORIO
    2X50A 3
    TOMACORRIENTE 1- KITCHENETTE, DORMITORIO 2,
    2X16A CD2.2-T1
    DORMITORIO 3, SH1 Y SH2.
    2X25A
    2X16A CD2.2-T2 TOMACORRIENTE 2- SALA COMEDOR,
    DORMITORIOS 1 Y LAVANDERIA.

    TABLERO T-D1 - DEP.205


    IG ID TM CIRCUITO

    2X25A 2X16A CD2.1-A1 ALUMBRADO - TODO EL DEPARTAMENTO

    TOMACORRIENTE 1- KITCHENETTE, SALA Y


    2X50A 2X16A CD2.1-T1
    LAVANDERIA
    2X25A
    2X16A CD2.1-T2 TOMACORRIENTE 2- DORMITORIO Y SH

    TABLERO T-D1 - DEP.206


    IG ID TM CIRCUITO

    2X25A 2X16A CD2.1-A1 ALUMBRADO - TODO EL DEPARTAMENTO

    TOMACORRIENTE 1- KITCHENETTE, SALA Y


    2X50A 2X16A CD2.1-T1
    LAVANDERIA
    2X25A
    2X50A
    2X25A
    2X16A CD2.1-T2 TOMACORRIENTE 2- DORMITORIO Y SH

    TABLERO T-D2.1 - DEP.207


    IG ID TM CIRCUITO

    2X25A 2X16A CD2.1-A1 ALUMBRADO - TODO EL DEPARTAMENTO

    TOMACORRIENTE 1- KITCHENETTE, SALA Y


    2X50A 2X16A CD2.1-T1
    LAVANDERIA
    2X25A
    2X16A CD2.1-T2 TOMACORRIENTE 2- DORMITORIO Y SH

    TABLERO T-D2.1 - DEP.208


    IG ID TM CIRCUITO

    2X25A 2X16A CD2.1-A1 ALUMBRADO - TODO EL DEPARTAMENTO

    TOMACORRIENTE 1- KITCHENETTE, SALA Y


    2X50A 2X16A CD2.1-T1
    LAVANDERIA
    2X25A
    2X16A CD2.1-T2 TOMACORRIENTE 2- DORMITORIO Y SH

    TABLERO T-D2.2 - DEP.209


    IG ID TM CIRCUITO
    ALUMBRADO 1- HALL DE INGRESO, KITCHENETTE,
    2X16A CD2.2-A1
    SALA COMEDOR, DORMITORIO 1
    2X25A
    ALUMBRADO 2- SH1, HALL DE LAVANDERIA,
    2X16A CD2.2-A2 LAVANDERIA, DORMITORIO 2, SH 2 Y DORMITORIO
    2X50A 3
    2X50A
    TOMACORRIENTE 1- KITCHENETTE, DORMITORIO 2,
    2X16A CD2.2-T1
    DORMITORIO 3, SH1 Y SH2.
    2X25A
    2X16A CD2.2-T2 TOMACORRIENTE 2- SALA COMEDOR,
    DORMITORIOS 1 Y LAVANDERIA.

    TABLERO T-D2.1 - DEP.210


    IG ID TM CIRCUITO

    2X25A 2X16A CD2.1-A1 ALUMBRADO - TODO EL DEPARTAMENTO

    TOMACORRIENTE 1- KITCHENETTE, SALA Y


    2X50A 2X16A CD2.1-T1
    LAVANDERIA
    2X25A
    2X16A CD2.1-T2 TOMACORRIENTE 2- DORMITORIO Y SH

    TABLERO T-D2.2 - DEP.211


    IG ID TM CIRCUITO
    ALUMBRADO 1- HALL DE INGRESO, KITCHENETTE,
    2X16A CD2.2-A1
    SALA COMEDOR, DORMITORIO 1
    2X25A
    ALUMBRADO 2- SH1, HALL DE LAVANDERIA,
    2X16A CD2.2-A2 LAVANDERIA, DORMITORIO 2, SH 2 Y DORMITORIO
    2X50A 3
    TOMACORRIENTE 1- KITCHENETTE, DORMITORIO 2,
    2X16A CD2.2-T1
    DORMITORIO 3, SH1 Y SH2.
    2X25A
    2X16A CD2.2-T2 TOMACORRIENTE 2- SALA COMEDOR,
    DORMITORIOS 1 Y LAVANDERIA.

    TABLERO T-D2.2 - DEP.212


    IG ID TM CIRCUITO
    ALUMBRADO 1- HALL DE INGRESO, KITCHENETTE,
    2X16A CD2.2-A1
    SALA COMEDOR, DORMITORIO 1
    2X25A
    ALUMBRADO 2- SH1, HALL DE LAVANDERIA,
    2X16A CD2.2-A2 LAVANDERIA, DORMITORIO 2, SH 2 Y DORMITORIO
    2X50A 3
    TOMACORRIENTE 1- KITCHENETTE, DORMITORIO 2,
    2X16A CD2.2-T1
    DORMITORIO 3, SH1 Y SH2.
    2X25A
    2X16A CD2.2-T2 TOMACORRIENTE 2- SALA COMEDOR,
    DORMITORIOS 1 Y LAVANDERIA.

    TABLERO T-D2.2 - DEP.213


    IG ID TM CIRCUITO
    ALUMBRADO 1- HALL DE INGRESO, KITCHENETTE,
    2X16A CD2.2-A1
    SALA COMEDOR, DORMITORIO 1
    2X25A
    ALUMBRADO 2- SH1, HALL DE LAVANDERIA,
    2X16A CD2.2-A2 LAVANDERIA, DORMITORIO 2, SH 2 Y DORMITORIO
    2X50A 3
    TOMACORRIENTE 1- KITCHENETTE, DORMITORIO 2,
    2X16A CD2.2-T1
    DORMITORIO 3, SH1 Y SH2.
    2X25A
    2X16A CD2.2-T2 TOMACORRIENTE 2- SALA COMEDOR,
    DORMITORIOS 1 Y LAVANDERIA.

    TABLERO T-D2.2 - DEP.214


    IG ID TM CIRCUITO
    ALUMBRADO 1- HALL DE INGRESO, KITCHENETTE,
    2X16A CD2.2-A1
    SALA COMEDOR, DORMITORIO 1
    2X25A
    ALUMBRADO 2- SH1, HALL DE LAVANDERIA,
    2X16A CD2.2-A2 LAVANDERIA, DORMITORIO 2, SH 2 Y DORMITORIO
    2X50A 3
    TOMACORRIENTE 1- KITCHENETTE, DORMITORIO 2,
    2X16A CD2.2-T1
    DORMITORIO 3, SH1 Y SH2.
    2X25A
    2X16A CD2.2-T2 TOMACORRIENTE 2- SALA COMEDOR,
    DORMITORIOS 1 Y LAVANDERIA.
    TABLERO T-D2.1 - DEP.215
    IG ID TM CIRCUITO

    2X25A 2X16A CD2.1-A1 ALUMBRADO - TODO EL DEPARTAMENTO

    TOMACORRIENTE 1- KITCHENETTE, SALA Y


    2X50A 2X16A CD2.1-T1
    LAVANDERIA
    2X25A
    2X16A CD2.1-T2 TOMACORRIENTE 2- DORMITORIO Y SH

    TABLERO T-D2.1 - DEP.216


    IG ID TM CIRCUITO

    2X25A 2X16A CD2.1-A1 ALUMBRADO - TODO EL DEPARTAMENTO

    TOMACORRIENTE 1- KITCHENETTE, SALA Y


    2X50A 2X16A CD2.1-T1
    LAVANDERIA
    2X25A
    2X16A CD2.1-T2 TOMACORRIENTE 2- DORMITORIO Y SH

    También podría gustarte
