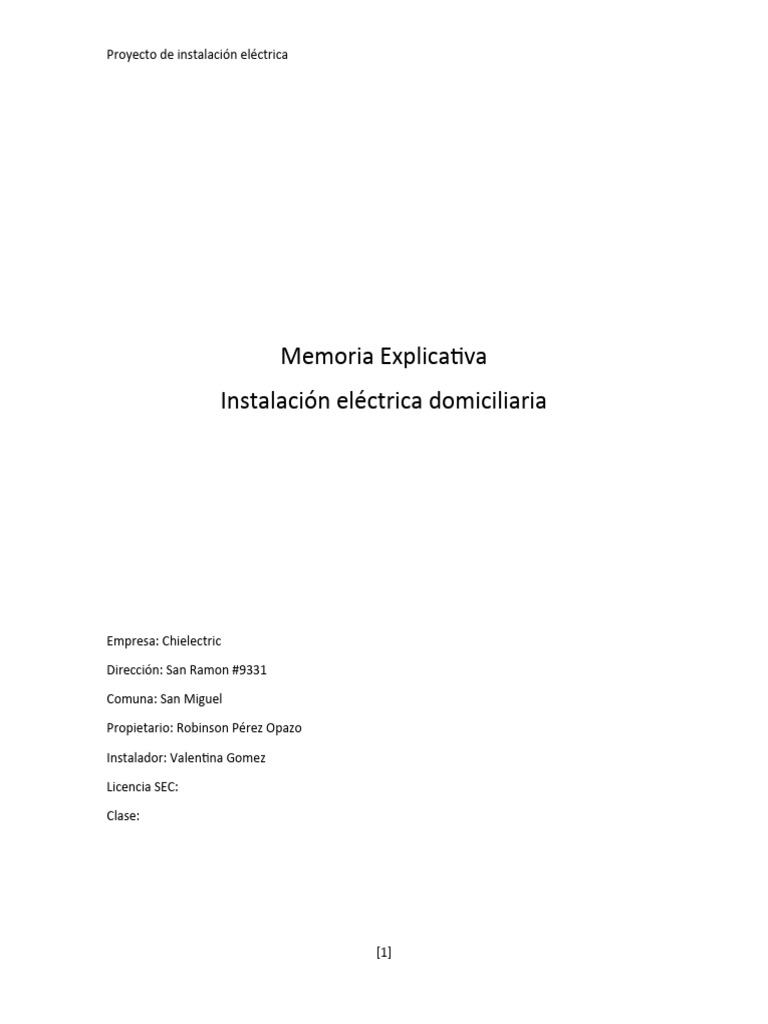

Proyecto de instalación eléctrica

Memoria Explicativa
Instalación eléctrica domiciliaria

Empresa: Chielectric

Dirección: San Ramon #9331

Comuna: San Miguel

Propietario: Robinson Pérez Opazo

Instalador: Valentina Gomez

Licencia SEC:

Clase:

[1]
Proyecto de instalación eléctrica

Índice

1. Descripción de la obra
1.1 Antecedentes
2. Cálculos justificados
2.1. Análisis de cargas
2.1.1 Cálculos de intensidad de corriente
2.1.2 Cálculos de alimentadores y conductores
2.1.3 Cálculos de caídas de tensión de alimentadores
2.1.4 Cálculos de canalizadores
2.1.5 Análisis de distancias de seguridad
3. Especificaciones técnicas
3.1 Empalme proyectado
3.2 Puesta a tierra
3.3 Alimentador
3.4 Tablero General
3.5 Protecciones
3.6 Canalizaciones
3.7 Aparatos
4. Cubicación de materiales
4.1 Tabla de materiales

[2]
Proyecto de instalación eléctrica

1. Descripción de la obra

1.1 Antecedentes

1.1.1 Instalación eléctrica domiciliaria ubicada en San Ramon, #9331, en

comuna de San Miguel en la región Metropolitana.
1.1.2 Potencia total instalada 7.115 kW, conectada a la red publica de Enel
mediante empalme aéreo monofásico tipo (…)
1.1.3 Se proyectaron 7 circuitos, donde 2 son de iluminación y 5 de enchufes,
estos se dividen por cada instalación de la casa.
1.1.4 Tanto este proyecto como la ejecución se ajusta a la normativa planteada
en los Pliegos Técnicos correspondientes.

2. Cálculos justificados

2.1 Análisis de carga

Dimensionamiento alimentador: Se calculó la corriente total considerando la
demanda máxima de la instalación de acuerdo con el Pliego Técnico N.º 3, tabla
3.1.
Demanda Máxima calculada: desde 3 a 120 kW (según la tabla)
La corriente total se calculó a partir de la demanda máxima ya calculada, mediante
la siguiente ecuación, se consideró factor de potencia: 1

2.1.1 Cálculos de intensidad de corriente

D. máxima 4.439
I= I= =20.18 A
V x FP 220 x 1

2.1.2 Cálculos de alimentadores y conductores

A partir de la siguiente ecuación:
I x ρ x2l 1.590 x 0.018 x 2 x 10
S= S= =¿1.1 mm2
vP 6.6

A partir del resultado se selecciono un conducto tipo: … de 4 mm2

2.1.3 Cálculos de caídas de tensión de alimentadores
Caída de tensión en el alimentador, se calculó mediante la ecuación
I x ρ x2l 20.18 x 0.018 x 2 x 10
v p= v p= = 1.8v
S 4

[3]
Proyecto de instalación eléctrica

2.1.4 Cálculos de canalizaciones

El diámetro del ducto a emplear (PVC) se seleccionó de acuerdo con la tabla N.º
4.19 del Pliego técnico N.º 04. Se utilizará un ducto de 25mm2

2.1.5 Análisis de distancias de seguridad (protecciones)

Se calculó la corriente de cada circuito, considerando que no se debe sobrepasar el
90% de la capacidad del circuito (art.º 5.1.4.4. Pliego técnico Nº10).
P
La corriente de cada circuito se calculó aplicando la siguiente ecuación: I =
V
Circuito N.º Potencia kW Intensidad A IN Disyuntor Int.Diferencial
1 0.45 2.04 1/6 B 1x10 mA

2 0.165 0.75 1/5 B 1X6 mA

3 1.5 6.81 1/20 C 1x20 mA
4 1.75 7.95 1/20 C 1x10 mA
5 0.75 3.40 1/20 C 1x 10 mA
6 1.5 6.81 1/20 C 1x30mA
7 1 4.54 1/10 C 1x10 mA
2.0.7. El criterio aplicado para obtener coordinación y selectividad en las
protecciones fue el siguiente, se usó curva D para protecciones generales, curva B
para circuitos de iluminación y curva C para los circuitos de enchufes.

3. Especificaciones técnicas

3.1 Empalme proyectado

Debido a que la potencia total estimada para el consumo del recinto es de
7.11 kW será de BT, la energía será suministrada en media tensión por la
compañía de distribución eléctrica Enel.

3.2 Puesta a tierra

Para la puesta a tierra se utilizará THHN 10 AWG, camarillas de material
PVC, barras tipo Coppperweld y soldadura Cadweld.
La tierra de protección de los enchufes, irán conectados a tierra de
protección de la casa habitación.

3.3 Alimentador
Se ejecuto de manera subterránea mediante ducto PVC de 25 mm, enterrado
a 0.45 de profundidad, cubierto con una capa de hormigón y tierra color roja.
En los extremos se considero una caja de 100x100mm IP 55.

3.4 Tablero General

[4]
Proyecto de instalación eléctrica

Gabinete metálico con pintura electrostática, marca Global Tronics de

300mm x 250mm x 150mm, con cubierta y puerta, IP65 ubicado en poste
metálico.
TDA, en gabinete platico de 320mm x 222mm x 95mm, empotrado en muro,
marca Global Tronics para 18 circuitos; con barras repartidoras de fase,
neutro y TP.

3.5 Protecciones
Disyuntores marca Legrand, curva B, capacidad de ruptura de 6kA.
Diferenciales marca Legrand Tipo AC de 2x10A, 10mA
Disyuntores marca Legrand, curva C, capacidad de ruptura de 6kA.
Diferenciales marca Legrand Tipo AC de 2x20A, 30mA

3.6 Canalizaciones
Se ejecutaron mediante ducto de PVC rígido, embutido en muros, cielos y
tabiques de 20 mm de diámetro, con cajas rectangulares de PVC y salidas de
cajas unidas mediante adhesivo de PVC; las curvas se ejecutaron en obra; las
cajas llevan tapas de PVC.
Se utilizo conductor tipo THWN de 1.5 mm2 en circuitos de iluminación y
2.5 mm2 en circuitos de enchufes.

3.7 Aparatos
Interruptores Legrand
Disyuntor de 6A, 5A, 20A, 20A, 20A, 10A.
Diferencial de 1x10, 1x6, 1x30, 1x30, 1x10, 1x30, 1x10.

Enchufes Schneider Hembra embutida Génesis blanco triple 10A

Interruptor Schneider Genesis blanco doble/triple

4. Cubicación

[5]
Proyecto de instalación eléctrica

ITEM DESCRIPCIÓN UNIDAD O TOTAL

MEDIDAS
CONDUCTORES Alambre Rojo 1.5 metro 200
Alambre Blanco 1.5 metro 200
Alambre Verde 1.5 metro 200
Alambre Rojo 2.5 metro 200
Alambre Blanco 2.5 metro 200
Alambre Verde 2.5 metro 200
PROTECCIONES Interruptor diferencial 2 x 20 C, 30mA, Unidad 3
marca Legrand. Tipo AC
Disyuntor 1 x 10 A curva B, 6 kA capacidad Unidad 3
de ruptura, marca Legrand
Disyuntor 1 x 6 A, curva B, 6 kA capacidad Unidad 3
de ruptura, marca legrand
Interruptor diferencial 2 x 10 C, 10mA, Unidad 3
marca Legrand. Tipo AC
DUCTOS Tubo PVC de 20mts x3mts Tiras de 3 m 80
ARTEFACTO Caja de plástico Unidad 50
S
Interruptor de 1 efecto 9/12 Unidad 10
Interruptor de 2 efectos 9/15 Unidad 6
Interruptor de 3 efectos 9/32 Unidad 2
Interruptor de 1 efecto 9/24 Unidad 2
Enchufes Schneider Hembra Génesis Unidad 18
10A
Interruptor Schneider con enchufe Unidad 2
Interruptor Schneider Genesis blanco Unidad 20
triple
TABLERO T.D.A. tablero de distribución Unidad 1
Barras de unión Unidad 3
TP Barras Copperweld Unidad 2
