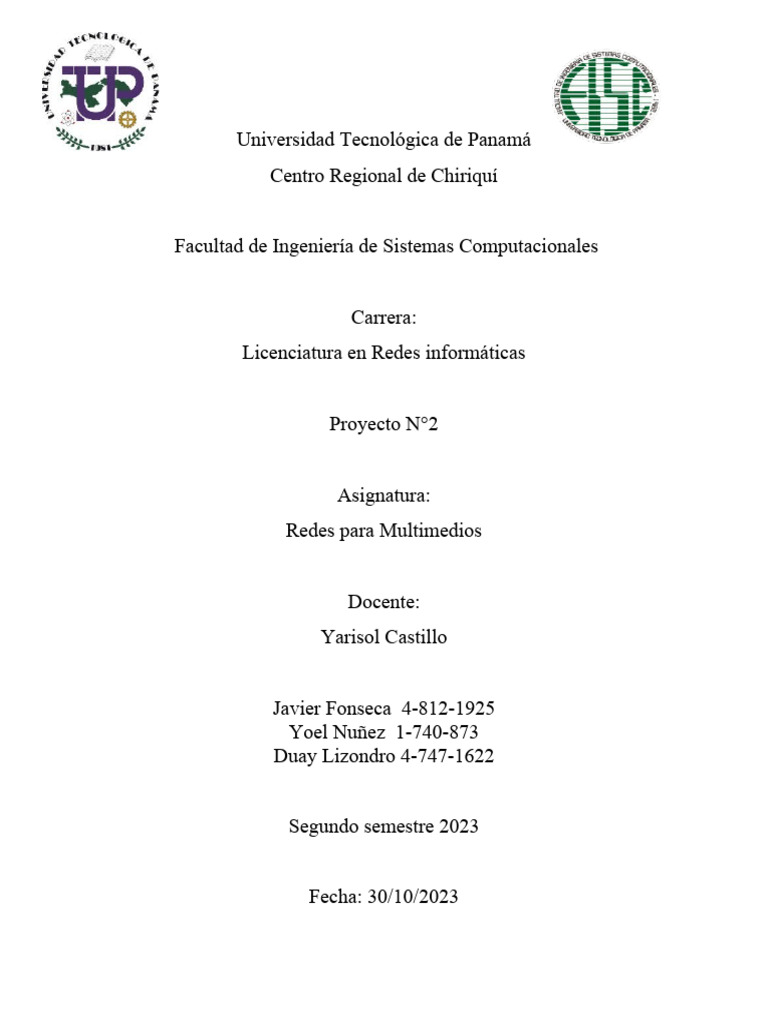

Universidad Tecnológica de Panamá

Centro Regional de Chiriquí

Facultad de Ingeniería de Sistemas Computacionales

Carrera:
Licenciatura en Redes informáticas

Proyecto N°2

Asignatura:
Redes para Multimedios

Docente:
Yarisol Castillo

Javier Fonseca 4-812-1925

Yoel Nuñez 1-740-873
Duay Lizondro 4-747-1622

Segundo semestre 2023

Fecha: 30/10/2023
Contenido
Proyecto de implementación de un sistema de comunicaciones VoIP..............3
1. Introducción sobre Voz sobre IP....................................................................3
2. Diseño de la red de comunicaciones..............................................................4
3. Selección de hardware y software que se utilizará en el proyecto.................5
Hardware:.......................................................................................................5
Software:........................................................................................................5
4. Diagrama de la red, Interconexión entre las sucursales.................................6
5. Costos de la inversión....................................................................................7
Equipos:.........................................................................................................7
Software:........................................................................................................7
6. Recomendaciones...........................................................................................8
7. Conclusiones..................................................................................................9
8. Referencias...................................................................................................10
 Proyecto de implementación de un sistema de comunicaciones
VoIP

1. Introducción sobre Voz sobre IP

La Voz sobre IP (VoIP) es una tecnología que permite transmitir voz a través
de una red de datos, como Internet o una red privada. Esta tecnología ofrece
una serie de ventajas sobre la telefonía tradicional, como el ahorro de costes,
la mejora de la calidad de sonido y la flexibilidad de uso.
2. Diseño de la red de comunicaciones

El diseño de la red de comunicaciones VoIP debe tener en cuenta los

siguientes factores:

 El número de usuarios y sucursales de la empresa.

 La ubicación geográfica de las sucursales.
 El ancho de banda disponible.
 Se utilizaran 2 proveedores de internet para garantizar redundancia en la
conexión entre las sucursal y garantizar la fiabilidad del sistema.

En el caso de esta empresa, que tiene sedes en distintas provincias, se propone

un diseño de red en estrella. En este diseño, cada sucursal está conectada a un
servidor central que proporciona los servicios de VoIP. El servidor central está
conectado a Internet o a una red privada.
3. Selección de hardware y software que se utilizará en el
proyecto

Para la implementación del sistema VoIP se utilizarán los siguientes equipos y

software:

Hardware:
 Múltiples servidores que manejen los servicios DNS, WEB, tendremos
un servidor de que maneje la telefonía voz sobre IP.
 Tenemos un router que gestiona la capa 3 de voz sobre IP por sucursal,
además tenemos un router externo en cada sucursal para que se conecte
a un router centralizado donde está la conexión hacia el ISP.
 Teléfonos IP distribuidos en los múltiples departamentos, en los casos
del personal de soporte ellos utilizaran SOFTPHONES y no teléfonos
IP físicos.
Inventario:
 5 routers TP-Link Archer AX73 – Router Inalámbrico AX5400, MU-
MIMO, 802.11ac (574Mbps+4804Mbps), Banda Dual 2.4GHz/5GHz, 4
Puertos 10/100/1000Mbps, 6x Antenas. Costo: B/. 129.90 (c/u).

 2 Switchs capa 3 Cisco SG500X-24-K9.

Costo: B/. 499.00 (c/u)
 9 switchs Cisco Catalyst 1000-24T-4G-L - Conmutador de red, 24
puertos Gigabit Ethernet, 4 puertos de enlace ascendente SFP 1G,
operación sin ventilador, limitado mejorado (C1000-24T-4G-L). Costo:
B/. 604.55 (c/u).

 3 servidores Dell PowerEdge R350 - Servidor, Rack 1U, Xeon E-2334,

8GB RAM DDR4 (Hasta 128GB), HDD 1TB. Costo: B/. 3,037.85
(c/u).

 14 Laptops Laptop Lenovo IdeaPad 3 – 14″ Full HD, Intel Core i3-
1115G4 a 3.0GHz, 4GB DDR4, 128GB SSD, Webcam, WiFi,
Bluetooth, Gráficos Intel UHD, Windows 11 Home 64-bit, Inglés, Gris.
Costo: B/ 359.90 (c/u)

 10 telefonos IP Grandstream GXP1610 –

Teléfono de Escritorio VoIP, Pantalla
LCD, 1 Cuenta SIP, Hasta 2 Estados de
llamada, Conferencia de 3 Vías, 10/100
Mbps. Costo: B/34.90 (c/u).
Software:
Linphone, un software de telefonía IP libre y de código abierto, para los
SOFTPHONES.
Linphone:
Linphone es una aplicación VoIP disponible en ordenadores
con Linux, Windows, o equipos de Apple con Mac OS X,
Android, y teléfonos móviles iPhone. Se utiliza el Session
Initiation Protocol (SIP) para la comunicación y está disponible bajo
licencia GPL. Linphone utiliza GTK + GUI para Linux y puede también
funcionar como una aplicación en modo consola. es compatible con la
telefonía mediante el uso de un proveedor de servicios de telefonía por
Internet (ITSP).

Las principales características de este programa son:

 Permite la comunicación gratuita de voz, vídeo y mensajería instantánea.

 Funciona por el protocolo SIP, lo que le hace compatible con cualquier
servidor SIP, incluso ellos mismos disponen de un servidor SIP donde
funcionar.
 Multiplataforma.
 Soporta IPv6.
 Soporta multillamada, llamada en espera y tranferir llamada.
Códecs de audio

Soporte de codec de audio: Speex (banda estrecha y banda ancha), G.711 (μ-
ley, una ley-), GSM, iLBC y (a través de un plug-in opcional).

Códecs de vídeo
Soporte de codec del vídeo: H263-1998, MPEG-4, Theora y H 0.264 (gracias
a un plugin basado en x264), con resoluciones de QCIF (176x144) a SVGA
(800x600), siempre que el ancho de banda y potencia de CPU son suficientes.

Configuración:

Lo primero que debemos hacer es registrarnos, introduciendo los datos

requeridos en la plataforma.
Introducimos nuestros datos y creamos una cuenta. Una vez creada la cuenta
podremos ver las opciones de configuración que necesitaremos introducir en
nuestro cliente SIP.

Luego procedemos a descargar los códecs requeridos

Funcionamiento en Windows

Para empezar con la configuración, nos descargamos Linphone desde su web

oficial.

Nos descargamos un instalador, que se instala como cualquier otro programa en

Windows. Una vez instalado, lo ejecutamos, lo primero que nos pedirá es
añadir una cuenta SIP con la que utilizar el cliente.

Como ya tenemos registada la cuenta, marcamos la segunda opción:

Podemos crear una cuenta nueva o utilizar una ya existente, así como utilizar
una cuenta de otro servidor. Continuamos con la configuración introduciendo
los datos de login de Linphone.

Y una vez realizado el proceso de login, ya tendremos nuestro cliente SIP listo
para llamar.
Para realizar la llamada, no tenemos más que introducir el nombre de usuario del
destinatario en Linphone y pulsar sobre el icono del teléfono para que,
automáticamente, comience la llamada.

Flexisip:
Flexisip es una suite de servidores SIP completa y escalable que incluye varios
módulos: un proxy, un servidor de presencia, un servidor de conferencias, un
agente de usuario consecutivo y un administrador de cuentas Flexisip para la
creación y administración de cuentas SIP.

Flexisip es una solución de servidor SIP fácil de instalar, que ofrece todas las
funciones necesarias para implementar su propio servicio SIP adaptado para
aplicaciones móviles o de escritorio, "listo para usar".

El servicio SIP gratuito sip.linphone.org se ejecuta en Flexisip desde 2011 y

permite a los usuarios de Linphone crear sus propias direcciones SIP para
conectarse entre sí.
Proxy:
 Compatible con NAT con módulo de retransmisión de medios integrado
y compatibilidad con ICE/STUN
 interconectado con los sistemas de notificaciones push de Apple y
Google
 alta disponibilidad y modo de clúster para grandes implementaciones
 registro de eventos de alto nivel para monitoreo de actividad
 autenticación de certificado de cliente TLS y resumen
Presencia:
Flexisip gestiona SIP SUBSCRIBE y PUBLISH desde aplicaciones cliente,
para:
 identificar a los usuarios del servicio dentro de la libreta de direcciones
 Proporcionar a los usuarios estado de presencia en tiempo real.
 Conferencia (para chat grupal y llamadas grupales):
 solución completamente basada en SIP
 Gestión eficiente de grupos y participantes.
 soporte multidispositivo
 Notificación de eventos grupales (usuarios que se unen o salen, nuevos
administradores, etc.)
B2BUA:
 transcodificación de cifrado de medios
 transcodificación de códec multimedia
 Puente SIP, para interconexión con gateways PSTN

Gerente de cuenta Flexisip:

 Creación y gestión de cuentas SIP, por parte de usuarios finales o
administradores
 aprovisionamiento remoto de aplicaciones basadas en Linphone
(incluida la configuración de la aplicación, cuenta de usuario, lista de
contactos...)
 plataforma de administración web
 Flexisip puede integrarse en su infraestructura SIP para diversos fines,
por ejemplo EN LA NUBE para ejecutar su propio servicio VoIP,
EMBEDDED en pequeños sistemas de hardware o en su modo de
operación PUSH GATEWAY.
4. Diagrama de la red, Interconexión entre las sucursales

Diagrama de red sugerido para nuestra red entre sucursales.

ISP

Servidor de respaldo

Sede principal Sucursal 2

5. Costos de la inversión

Los costos de la inversión en equipos y software se estiman en los siguientes

valores:

Equipos:
 Servidores: $ 9,116.55
 Routers: $ 649.50
 Teléfonos IP: $ 349.90
 Switchs: $ 6,438.95
 Equipos de cómputo: $ 5,038.60

Total(incluye itbms): $ 21,946.21

Software:
 Linphone: Gratuito
 Flexisip: Gratuito

El costo de la conexión a Internet o a una red privada dependerá del ancho de

banda contratado.
6. Recomendaciones

Se recomienda realizar un estudio de viabilidad antes de implementar un

sistema de comunicaciones VoIP. Este estudio debe tener en cuenta los
siguientes factores:

Las necesidades de la empresa.

La disponibilidad de recursos.
El presupuesto disponible.
7. Conclusiones

La implementación de un sistema de comunicaciones VoIP ofrece una serie de

ventajas para las empresas, como el ahorro de costes, la mejora de la calidad
de sonido y la flexibilidad de uso.

En el caso de esta empresa, la implementación de un sistema VoIP mediante la

utilización de equipos de comunicaciones (Linphone) permitirá sustituir las
tradicionales centralitas PBX propietarias por sistemas basados en voz sobre
IP. Esto supondrá un ahorro de costes significativo, ya que los sistemas VoIP
son más económicos que las centralitas tradicionales.

Además, los sistemas VoIP ofrecen una serie de funcionalidades que no están
disponibles en las centralitas tradicionales, como la integración con sistemas
CRM o la posibilidad de realizar llamadas internacionales a un coste reducido.
8. Referencias

https://es.wikipedia.org/wiki/Voz_sobre_IP
https://linphone.org/
