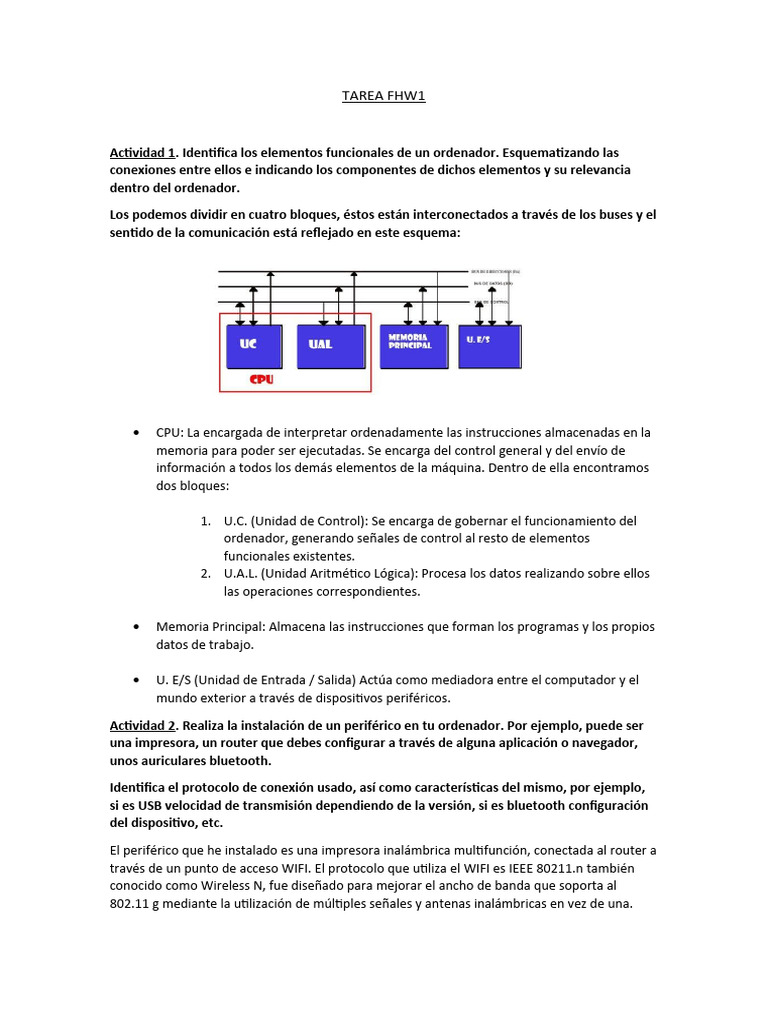

TAREA FHW1

Actividad 1. Identifica los elementos funcionales de un ordenador. Esquematizando las

conexiones entre ellos e indicando los componentes de dichos elementos y su relevancia
dentro del ordenador.

Los podemos dividir en cuatro bloques, éstos están interconectados a través de los buses y el
sentido de la comunicación está reflejado en este esquema:

 CPU: La encargada de interpretar ordenadamente las instrucciones almacenadas en la

memoria para poder ser ejecutadas. Se encarga del control general y del envío de
información a todos los demás elementos de la máquina. Dentro de ella encontramos
dos bloques:

1. U.C. (Unidad de Control): Se encarga de gobernar el funcionamiento del

ordenador, generando señales de control al resto de elementos
funcionales existentes.
2. U.A.L. (Unidad Aritmético Lógica): Procesa los datos realizando sobre ellos
las operaciones correspondientes.

 Memoria Principal: Almacena las instrucciones que forman los programas y los propios
datos de trabajo.

 U. E/S (Unidad de Entrada / Salida) Actúa como mediadora entre el computador y el

mundo exterior a través de dispositivos periféricos.

Actividad 2. Realiza la instalación de un periférico en tu ordenador. Por ejemplo, puede ser

una impresora, un router que debes configurar a través de alguna aplicación o navegador,
unos auriculares bluetooth.

Identifica el protocolo de conexión usado, así como características del mismo, por ejemplo,
si es USB velocidad de transmisión dependiendo de la versión, si es bluetooth configuración
del dispositivo, etc.

El periférico que he instalado es una impresora inalámbrica multifunción, conectada al router a

través de un punto de acceso WIFI. El protocolo que utiliza el WIFI es IEEE 80211.n también
conocido como Wireless N, fue diseñado para mejorar el ancho de banda que soporta al
802.11 g mediante la utilización de múltiples señales y antenas inalámbricas en vez de una.
Modelo instalado: Deskjet 3630 All-in-one Printer series.

Versión del firmware: SWP2FN2020CR

IP local del ordenador: 192.168.0.20

IP local de la impresora: 192.168.0.27

MAC: 0068EB2C62C3

Tipo de conexión: Wifi

Banda de red: 2.4 GHz

Protocolo: IEE80211n (Wifi 4)

Tasa de transferencia: hasta 100 Mbps

Actividad 3. Diseña un ordenador, indicando componentes y precio, destinado para un

departamento de dibujo técnico. Busca en internet tanto componentes como precio en las
páginas indicando, además, la referencia de los componentes y páginas que se visitan.

Todos los componentes están sacados de www.pccomponentes.com. Salvo la tableta de

diseño gráfico que esta buscada en www.amazon.com.

Procesador:

AMD Ryzen 5 7600X sin Cooler 4.7 GHz Box 359,99€ Cod. Artículo: 10570001

Placa base:

ASUS TUF GAMING X670E-PLUS WIFI 401,99€

Tableta y lápiz:

XP-Pen G430S Tableta de Dibujo Gráfico 4 x 3 Pulgadas para OSU! con Lápiz sin Batería 26.99$
RAM:

Kingston FURY Beast DDR5 5200MHz 32GB 2x16GB CL40 186,99€

Caja:

Tempest Mirage RGB Mesh Torre ATX Negra 79,99€

Refrigeración:

Tempest Liquid Cooler 240 RGB Kit de Refrigeración Líquida Negro 69,99€

Disco duro:

Samsung 980 SSD 1TB PCIe 3.0 NVMe M.2 X2 UNIDADES 227,98€

Fuente de alimentación:

Tempest PSU 750W Fuente de Alimentación 35,99€

Tarjeta gráfica:

ASUS TUF Gaming GeForce GTX 1660 SUPER OC Edition 6GB GDDR6 289,99€
Tarjeta de sonido:

Asus Xonar SE Interno 5.1 Canales PCI-E 32,98€

Grabadora DVD:

Asus Zendrive U9M DVD±RW USB 2.0 Negro 47€

Monitor:

MSI Optix G27C7 27" LED FullHD 165Hz FreeSync Premium Curva 249,1€

Teclado:

Tempest Doom H-Mech Teclado RGB 30€

Ratón:

Owlotech M80 Ratón Inalámbrico 1.600 DPI Gris 9,99€

Sistema operativo:

Microsoft Windows 11 Pro Standard 159,99€

Actividad 4. Saca fotos a tu BIOS mostrando las opciones que tiene e indica para qué sirven.
Sobre todo, orden de arranque, temperatura, procesador.

En el menú superior tengo Información, Configuración, Seguridad, Boot y Salir.

Dentro del menú información están los datos del ordenador, como nombre del producto,
versión de la BIOS, modelo de procesador, capacidad de RAM, tipo de disco duro y sistema
operativo.

Dentro de configuración tenemos la

fecha y hora, habilitación de USB,
tarjeta de red, sonido al encender, etc.

Dentro de seguridad aparece:

establecer contraseña del
administrador, contraseña de disco
duro, plataforma de seguridad del
procesador y limpieza de seguridad del
procesador.

Dentro de boot tenemos:

Prioridad boot, donde seleccionamos BIOS o

UEFI, habilitación o deshabilitación del boot
USB.
Boot mode, donde elegimos entre BIOS
tradicional o UEFI.
Opciones de boot: LAN e IPV4.
Prioridad de orden de arranque, en mi caso
primero Windows Boot Manager para que el
ordenador arranque a través del gestor del sistema operativo. Después tendría las opciones de
arrancarlo desde la USB, desde el disco duro, etc.

Por último, tengo exit para guardar cambios y salir.

Actividad 5. Descarga testdisk. en el siguiente enlace. Y analiza la estructura de una

partición de tu disco duro y en caso de algún error repáralo.Descarga memtest, en el
siguiente enlace y realiza un test a la memoria RAM para comprobar que todo es correcto.
Realiza capturas de los pasos más importantes y explica parámetros de configuración que
hayas variado o resulten interesantes.

Analisis de disco duro:

Como muestran las imágenes, realizo un análisis de una partición del disco duro de mi
ordenador sin observar ningún error.

Test de memoria RAM:

Realizo un test a la memoria RAM sin encontrar errores.

Pasos importantes:

La creación de un USB con una imagen del programa mentest86 para arrancar desde ahí.

Entrar en la BIOS y modificar los parámetros de arranque, dando prioridad al USB.

Por ultimo destacar que es un análisis que tarda horas y si se ha de realizar en un futuro habrá
que tenerse en cuenta.

Actividad 6. Visualiza vídeos.

1. Realiza una lista con las herramientas necesarias.

Cuchilla de plástico Pala punta en uña Brocha limpieza

Destornillador tor Pinzas Pasta térmica

Destornillador de estrella Púa Aceite 3 en 1

2. Busca varias webs donde poder comprar esas herramientas.

Kit de herramientas:

https://www.amazon.es/Eventronic-Destornilladores-Profesionales-Destornillador-
Computadora/dp/B08SQNTK46/ref=sr_1_5?
crid=2OJX2KOS2NE1U&keywords=kit+de+herramientas+para+ordenador&qid=1667212057&q
u=eyJxc2MiOiIyLjA5IiwicXNhIjoiMC4wMCIsInFzcCI6IjAuMDAifQ%3D
%3D&sprefix=kit+herramientas+orde%2Caps%2C351&sr=8-5
Pasta térmica:

https://www.amazon.es/sspa/click?
ie=UTF8&spc=MTo2Mzc5MTExNTIxODI4ODUzOjE2NjcyMTIxNTI6c3BfYXRmOjIwMDY5MjYzNTY
2MjA3OjowOjo&sp_csd=d2lkZ2V0TmFtZT1zcF9hdGY&url=%2FCompound-Heatsink-Processor-
Performance-Interface%2Fdp%2FB07BNDPKL5%2Fref%3Dsr_1_1_sspa%3Fcrid
%3D29O6N9FELPS0G%26keywords%3Dpasta%2Btermica%2Bprocesador%26qid
%3D1667212152%26qu%3DeyJxc2MiOiI0LjE1IiwicXNhIjoiNC4wMSIsInFzcCI6IjQuMDIifQ%253D
%253D%26sprefix%3Dpasta%2Bter%252Caps%252C182%26sr%3D8-1-spons%26psc%3D1

Aceite 3 en 1:

https://www.amazon.es/sspa/click?
ie=UTF8&spc=MTo1NjI3NjQ4ODQ5Njg5Njg1OjE2NjcyMTIzMTM6c3BfYXRmOjIwMDU0OTU5M
TM2MjA1OjowOjo&sp_csd=d2lkZ2V0TmFtZT1zcF9hdGY&url=%2FLimpia-Contactos-
Profesional-250Ml-34474%2Fdp%2FB00JQDMT3I%2Fref%3Dsr_1_1_sspa%3Fcrid
%3D2FF0UGH2YDMN2%26keywords%3D3%2Ben%2B1%2Blimpiador%2Bde%2Bcontactos
%26qid%3D1667212313%26qu
%3DeyJxc2MiOiIxLjM2IiwicXNhIjoiMS4xMSIsInFzcCI6IjEuMDEifQ%253D%253D%26sprefix
%3D3%2Ben%2B1%252Caps%252C216%26sr%3D8-1-spons%26psc%3D

3. Identifica los pasos más importantes del proceso de desmontaje. Hay etiquetas
durante el vídeo que te ayudarán a localizar esos pasos.

1 Abrir compartimento con destornillador de estrella. Extracción DVD.

2 Extracción de la RAM

3 Extracción del disco duro

4 Quitar todos los tornillos de la carcasa trasera y extraer batería.

5 Levantar el panel frontal con cuidado con ayuda de una pua.

Levantar teclado y soltar cables flex con cuidado de no tirar

6 Quitar cables de antena Wifi. Soltar cable blanco y negro de la tarjeta de red y sacarlos poco
a poco.

7 Quitar cable conexión de la pantalla a la placa base y seguidamente los tornillos de las
bisagras.

8 Quitar altavoz.

9 Sacar pantalla con cuidado y sin tirar.

10 Terminar de levantar la segunda carcasa con la pua. Soltar el cable flex del touchpad.

11 Limpieza superficial del polvo.

12 Soltar cables del disipador y placa base.

13 Limpiar disipador.

14 Cambiar pila CR2032.

15 Soltar disipador de la placa base y limpiar CPU de restos de pasta térmica

16 Poner pasta térmica, una pequeña partícula es suficiente.

17 Volver a colocar disipador apretando en cruz.

18 Soltar ventilador, limpiarlo y engrasarlo.

19 Montar placa base.

20 Conectar ventilador.

21 Colocar tapa de la carcasa superior conectando el touchpad.

22 Montar pantalla y conectar cables de datos y corriente.

23 Colocar el altavoz y enchufar el conector en su sitio.

24 Colocar teclado y conectar cable flex tanto de teclado como de botón de encendido.

25 Poner tornillos en la carcasa trasera.

26 Montar tarjeta de red y conectar cableado Wifi.

27 Colocar disco SSD.

28 Colocar DVD.

4. Después de los vídeos, explica la operación de mantenimiento realizada y el porqué

de dicha operación si el portátil funciona.

Se le ha realizado un mantenimiento y limpieza, al parecer tenía una obstrucción en el

disipador lo que provocaba que se calentará en exceso el procesador, generara ruidos y más
consumo de batería, con su limpieza se ha conseguido mejorar el rendimiento del ordenador.

También se ha cambiado la pila de la BIOS y se ha remplazado la pasta térmica.
