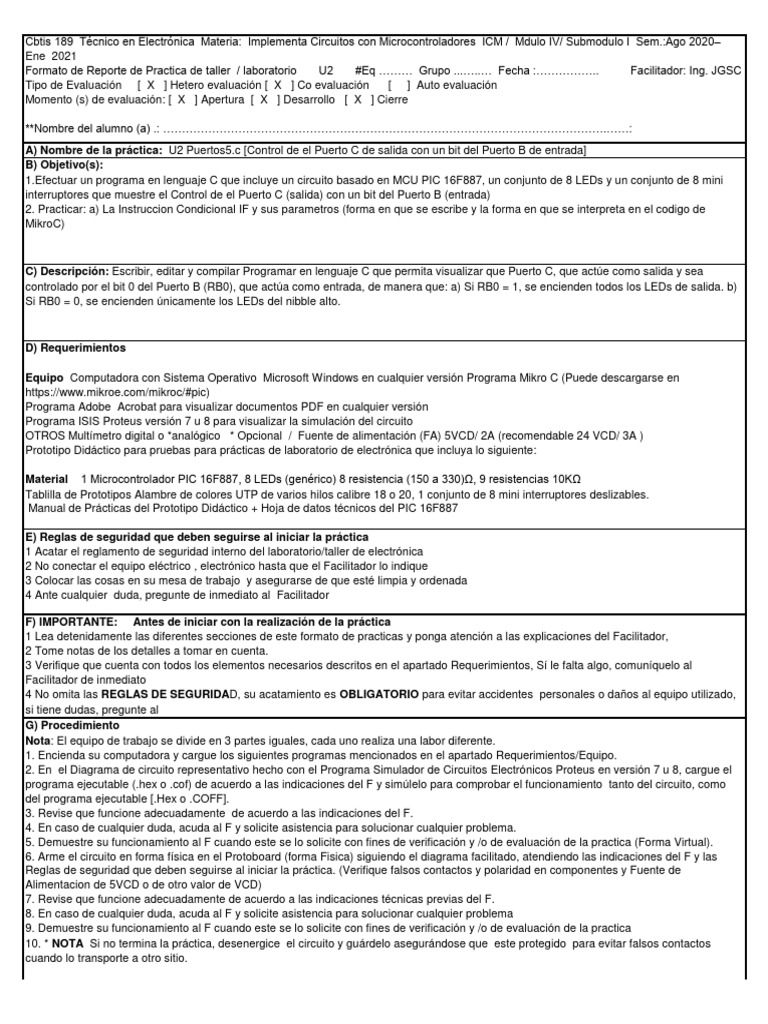

Cbtis 189 Técnico en Electrónica Materia: Implementa Circuitos con Microcontroladores ICM / Mdulo IV/ Submodulo I Sem.
:Ago 2020–
Ene 2021
Formato de Reporte de Practica de taller / laboratorio U2 #Eq ……… Grupo ...…..… Fecha :…………….. Facilitador: Ing. JGSC
Tipo de Evaluación [ X ] Hetero evaluación [ X ] Co evaluación [ ] Auto evaluación
Momento (s) de evaluación: [ X ] Apertura [ X ] Desarrollo [ X ] Cierre
**Nombre del alumno (a) .: ……………………………………………………………………………………………………….……:
A) Nombre de la práctica: U2 Puertos5.c [Control de el Puerto C de salida con un bit del Puerto B de entrada]
B) Objetivo(s):
1.Efectuar un programa en lenguaje C que incluye un circuito basado en MCU PIC 16F887, un conjunto de 8 LEDs y un conjunto de 8 mini
interruptores que muestre el Control de el Puerto C (salida) con un bit del Puerto B (entrada)
2. Practicar: a) La Instruccion Condicional IF y sus parametros (forma en que se escribe y la forma en que se interpreta en el codigo de
MikroC)
C) Descripción: Escribir, editar y compilar Programar en lenguaje C que permita visualizar que Puerto C, que actúe como salida y sea
controlado por el bit 0 del Puerto B (RB0), que actúa como entrada, de manera que: a) Si RB0 = 1, se encienden todos los LEDs de salida. b)
Si RB0 = 0, se encienden únicamente los LEDs del nibble alto.
D) Requerimientos
Equipo Computadora con Sistema Operativo Microsoft Windows en cualquier versión Programa Mikro C (Puede descargarse en
https://www.mikroe.com/mikroc/#pic)
Programa Adobe Acrobat para visualizar documentos PDF en cualquier versión
Programa ISIS Proteus versión 7 u 8 para visualizar la simulación del circuito
OTROS Multímetro digital o *analógico * Opcional / Fuente de alimentación (FA) 5VCD/ 2A (recomendable 24 VCD/ 3A )
Prototipo Didáctico para pruebas para prácticas de laboratorio de electrónica que incluya lo siguiente:
Material 1 Microcontrolador PIC 16F887, 8 LEDs (genérico) 8 resistencia (150 a 330)Ω, 9 resistencias 10KΩ
Tablilla de Prototipos Alambre de colores UTP de varios hilos calibre 18 o 20, 1 conjunto de 8 mini interruptores deslizables.
Manual de Prácticas del Prototipo Didáctico + Hoja de datos técnicos del PIC 16F887
E) Reglas de seguridad que deben seguirse al iniciar la práctica
1 Acatar el reglamento de seguridad interno del laboratorio/taller de electrónica
2 No conectar el equipo eléctrico , electrónico hasta que el Facilitador lo indique
3 Colocar las cosas en su mesa de trabajo y asegurarse de que esté limpia y ordenada
4 Ante cualquier duda, pregunte de inmediato al Facilitador
F) IMPORTANTE: Antes de iniciar con la realización de la práctica
1 Lea detenidamente las diferentes secciones de este formato de practicas y ponga atención a las explicaciones del Facilitador,
2 Tome notas de los detalles a tomar en cuenta.
3 Verifique que cuenta con todos los elementos necesarios descritos en el apartado Requerimientos, Sí le falta algo, comuníquelo al
Facilitador de inmediato
4 No omita las REGLAS DE SEGURIDAD, su acatamiento es OBLIGATORIO para evitar accidentes personales o daños al equipo utilizado,
si tiene dudas, pregunte al
Facilitador
G) Procedimiento
Nota: El equipo de trabajo se divide en 3 partes iguales, cada uno realiza una labor diferente.
1. Encienda su computadora y cargue los siguientes programas mencionados en el apartado Requerimientos/Equipo.
2. En el Diagrama de circuito representativo hecho con el Programa Simulador de Circuitos Electrónicos Proteus en versión 7 u 8, cargue el
programa ejecutable (.hex o .cof) de acuerdo a las indicaciones del F y simúlelo para comprobar el funcionamiento tanto del circuito, como
del programa ejecutable [.Hex o .COFF].
3. Revise que funcione adecuadamente de acuerdo a las indicaciones del F.
4. En caso de cualquier duda, acuda al F y solicite asistencia para solucionar cualquier problema.
5. Demuestre su funcionamiento al F cuando este se lo solicite con fines de verificación y /o de evaluación de la practica (Forma Virtual).
6. Arme el circuito en forma física en el Protoboard (forma Fisica) siguiendo el diagrama facilitado, atendiendo las indicaciones del F y las
Reglas de seguridad que deben seguirse al iniciar la práctica. (Verifique falsos contactos y polaridad en componentes y Fuente de
Alimentacion de 5VCD o de otro valor de VCD)
7. Revise que funcione adecuadamente de acuerdo a las indicaciones técnicas previas del F.
8. En caso de cualquier duda, acuda al F y solicite asistencia para solucionar cualquier problema
9. Demuestre su funcionamiento al F cuando este se lo solicite con fines de verificación y /o de evaluación de la practica
10. * NOTA Si no termina la práctica, desenergice el circuito y guárdelo asegurándose que este protegido para evitar falsos contactos
cuando lo transporte a otro sitio.
H) Preguntas de auto evaluación/ Modificaciones sugeridas para extender el aprendizaje
1 En el programa es necesario usar RB0 para provocar el efecto esperado en el Puerto C de Salida o puede ser otro bit? Explique
2 Cambia en el programa para efectuar el paso anterior, con el bit RB7 en b), practícalo y muestra el cambio al Facilitador
3 Como modiicas el programa para que se enciendan únicamente los LEDs del nibble bajo en a)? Explique
4 Para que sirve la instruccion IF y como la entiendes?
5 Piensa con cual otro circuito o elementos electrónicos podrías combinar esta practica. Elabora un esquema sencillo de acuerdo a lo que tu
equipo comente
6 Explica si fue facil o dificil entender el funcionamiento de esta practica y porque fue asi
I) Conclusiones Escribir lo que se aprendió de la practica (1 conclusión por integrante del equipo )
Alumno 1:
Alumno 2:
Alumno 3:
Alumno 4:
Alumno 5:
Alumno 6:
Alumno *:Hasta el ultimo
J) Detalles y/o contratiempos al efectuar la práctica
Alumno 1:
Alumno 2:
Alumno 3:
Alumno 4:
Alumno 5:
Alumno 6:
Alumno *:Hasta el ultimo
K) Indicaciones finales de la practica (5 minutos antes de finalizar la Practica de Laboratorio)
1. Guarde el el circuito utilizado o desarmelo y guarde los componentes en un lugar seguro y confiable
2. Apague la fuente de 5VCD/2A o 12VCD/3A y la computadora (en caso de haberla utilizado)
3. Guarde los cables utilizados, su herramienta manual y entregue el equipo de medición en caso de haberlo solicitado
4. Limpie y ordene su área de trabajo y salga del laboratorio/taller de electrónica ordenadamente
L) Demostración visual de la práctica (Imagenes del funcionamiento de la Practica de Laboratorio es decir el uso de las Entradas y las
Salidas)
M) Codigo en mikroC (Proyecto) de la Practica de Laboratorio NOTA se debe escribir complets y a mano
