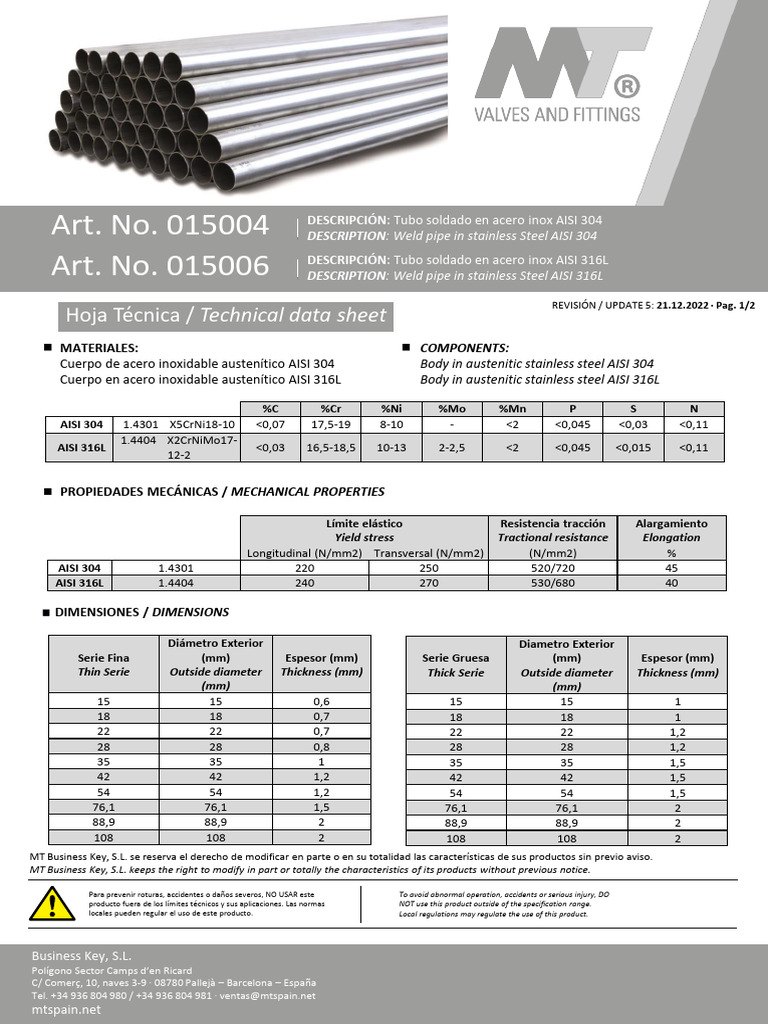

Art. No.

015004 DESCRIPCIÓN: Tubo soldado en acero inox AISI 304

DESCRIPTION: Weld pipe in stainless Steel AISI 304

Art. No. 015006 DESCRIPCIÓN: Tubo soldado en acero inox AISI 316L
DESCRIPTION: Weld pipe in stainless Steel AISI 316L

REVISIÓN / UPDATE 5: 21.12.2022 · Pag. 1/2

Hoja Técnica / Technical data sheet
MATERIALES: COMPONENTS:
Cuerpo de acero inoxidable austenítico AISI 304 Body in austenitic stainless steel AISI 304
Cuerpo en acero inoxidable austenítico AISI 316L Body in austenitic stainless steel AISI 316L

%C %Cr %Ni %Mo %Mn P S N

AISI 304 1.4301 X5CrNi18-10 <0,07 17,5-19 8-10 - <2 <0,045 <0,03 <0,11
1.4404 X2CrNiMo17-
AISI 316L <0,03 16,5-18,5 10-13 2-2,5 <2 <0,045 <0,015 <0,11
12-2

PROPIEDADES MECÁNICAS / MECHANICAL PROPERTIES

Límite elástico Resistencia tracción Alargamiento

Yield stress Tractional resistance Elongation
Longitudinal (N/mm2) Transversal (N/mm2) (N/mm2) %
AISI 304 1.4301 220 250 520/720 45
AISI 316L 1.4404 240 270 530/680 40

DIMENSIONES / DIMENSIONS

Diámetro Exterior Diametro Exterior

Serie Fina (mm) Espesor (mm) Serie Gruesa (mm) Espesor (mm)
Thin Serie Outside diameter Thickness (mm) Thick Serie Outside diameter Thickness (mm)
(mm) (mm)
15 15 0,6 15 15 1
18 18 0,7 18 18 1
22 22 0,7 22 22 1,2
28 28 0,8 28 28 1,2
35 35 1 35 35 1,5
42 42 1,2 42 42 1,5
54 54 1,2 54 54 1,5
76,1 76,1 1,5 76,1 76,1 2
88,9 88,9 2 88,9 88,9 2
108 108 2 108 108 2
MT Business Key, S.L. se reserva el derecho de modificar en parte o en su totalidad las características de sus productos sin previo aviso.
MT Business Key, S.L. keeps the right to modify in part or totally the characteristics of its products without previous notice.

Para prevenir roturas, accidentes o daños severos, NO USAR este To avoid abnormal operation, accidents or serious injury, DO
producto fuera de los límites técnicos y sus aplicaciones. Las normas NOT use this product outside of the specification range.
locales pueden regular el uso de este producto. Local regulations may regulate the use of this product.

Business Key, S.L.

Polígono Sector Camps d’en Ricard
C/ Comerç, 10, naves 3-9 · 08780 Pallejà – Barcelona – España
Tel. +34 936 804 980 / +34 936 804 981 · ventas@mtspain.net
mtspain.net
 Pag.2/2

PRESIONES DE TRABAJO
WORK PRESSURES

Serie Fina / Thin Serie Serie Gruesa / Thick Serie

Presión máxima Presión máxima
Diametro Exterior (mm) Espesor (mm) Espesor (mm)
(kg/cm2) (kg/cm2)
Outside diameter (mm) Thickness (mm) Thickness (mm)
Maximum Pressure Maximum Pressure
15 0,6 96 1 160
18 0,7 93 1 134
22 0,7 76 1,2 130
28 0,8 69 1,2 105
35 1 69 1,5 100
42 1,2 69 1,5 85
54 1,2 53 1,5 68
76,1 1,5 47 2 63
88,9 2 54 2 54
108 2 44 2 44

Las presiones de la tabla son para los dos tipos de materiales suministrados AISI 304 y AISI 316L en
condiciones de trabajo con agua a 25ºC.
Pressure are for both supplied materials AISI 304 y AISI 316L at work conditions: water at 25ºC.

El Sistema MT-Press tiene una limitación de las presiones máximas y de las temperaturas máximas por el
tipo de unión que se especifica en su Ficha técnica.
The MT-Press System has a limitation of maximum pressures and maximum temperatures due to the type of
joint specified in its Technical Sheet.

TOLERANCIAS EN-10296-2: Condiciones de

TOLERANCES suministro de tubos soldados
ISO 1127 Tubos de acero inoxidable
circulares de acero para
ingeniería general

ISO 1127 (D3 T3) EN-10296-2

Diámetros ≤ 168,3mm ±0,75%min
Diámetro exterior / Outside
D3: ±0,75%min ±0,3mm ±0,3mm
diameter
Diámetros > 168,3mm ±1%
Espesor / Thickness T3: ±10%min ±0,2mm 10%
Incluida en la tolerancia del diámetro
Incluida en la tolerancia del diámetro
exterior
Ovalidad / Ovality exterior
Included in outside diameter
Included in outside diameter tolerance
tolerance
Flexión / Deflection 0,20% 0,0020·L
Longitud / Length 0 +50mm 0 +100mm
