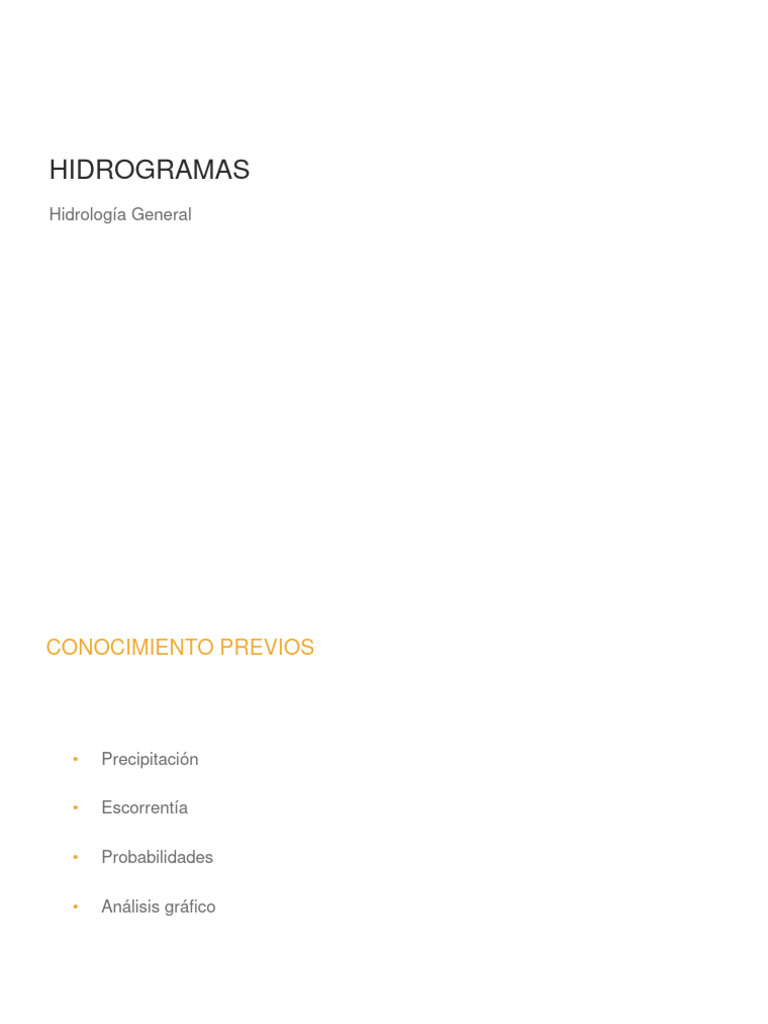

HIDROGRAMAS

Hidrología General
CONOCIMIENTO PREVIOS

• Precipitación

• Escorrentía

• Probabilidades

• Análisis gráfico
1. PRECIPITACIÓN EN EXCESO

Es la fracción de la precipitación total que no se pierde por infiltración ni


evapotranspiracion y que origina la escorrentía directa.
2. MODELOS PRECIPITACIÓN – ESCORRENTÍA (1)

El exceso de precipitación ocasiona escorrentía superficial y por tanto alimenta los


caudales de los ríos.

Aprovechando esta relación, se hace uso de los llamados Modelos Precipitación-


Escorrentía, que son relaciones entre dichas variables y que permiten generar series de
caudales en base a precipitaciones.

Usualmente son de dos tipos:

1. Aquellos que proporcionan una serie de datos como salida de modelo (abcd, NAM,
Tank, GR2M, PRMS, etc).

2. Aquellos que proporcionan solamente un caudal pico (hidrograma unitario,


hidrograma sintético, método racional, etc).
2. MODELOS PRECIPITACIÓN – ESCORRENTÍA (2)
3. HIDROGRAMA (1)

Un hidrograma es una gráfica continua del caudal vs. tiempo producido por una lluvia de
cualquier magnitud para una duración específica. Un hidrograma puede ser el resultado
de un proceso de aforos en un río.
3. HIDROGRAMA (2)

Sus elementos son:

• Curva de concentración (rama


ascendente)

• Pico del hidrograma

• Curva de reducción (rama descendente)

• Curva de agotamiento
Es la parte del hidrograma en que el
caudal procede solamente del flujo base.

Se suele estimar en base al tiempo


después del pico (N), mediante la siguiente
fórmula:
N=0.827A0.2
N: tiempo (en días)
A: área de recepción de la cuenca (en KM2)
3. HIDROGRAMA (3)

Tiempo de concentración (tc)

Tiempo necesario para que una


gota que cae en el punto más
alejado de ella llegue al punto de
salida.

Tiempo de pico (tp)

Es el tiempo que transcurre


desde el inicio del escurrimiento
directo hasta el pico del
hidrograma.

Tiempo base (tb)


Tiempo comprendido entre el
inicio y el fin del escurrimiento
directo.
3. HIDROGRAMA (5)

Tiempo de retardo (tr)

Tiempo entre el centro de gravedad del hietograma y el centro de gravedad del


hidrograma. Se puede estimar mediante las siguientes expresiones:

a) tr = 0.6 tc

b) Según Chow:

donde:
• tr - tiempo de retardo, en hr
• tc - tiempo de concentración, en hr
• L - longitud del cauce principal, en m
• S - pendiente del cauce, en %

Si el hidrograma y el hietograma son simétricos, se puede asumir que el tiempo de retardo


es el intervalo entre “picos”
4. TIPOS DE HIDROGRAMA (1)

Son cuatro tipos, que dependen de tres variables:

- Intensidad de precipitación (i);

- Capacidad de infiltración del suelo (f); y

- Déficit de humedad del suelo (DHS).


4. TIPOS DE HIDROGRAMA (2)

TIPO 1: La intensidad de lluvia es menor que la capacidad de infiltración del suelo, y la


infiltración total es menor que la deficiencia de humedad del suelo.

TIPO 2: La intensidad de lluvia es menor que la capacidad de infiltración del suelo, y la


infiltración total es mayor que la deficiencia de humedad del suelo.
4. TIPOS DE HIDROGRAMA (3)

TIPO 3: La intensidad es mayor que la capacidad de infiltración, y la infiltración total es


menor que la deficiencia de humedad del suelo.

TIPO 4: La intensidad es mayor que la infiltración, y la infiltración total es mayor que la


deficiencia de humedad del suelo.
5. FLUJO BASE (1)

El escurrimiento total que pasa por un cauce, está compuesto de:

Q = Qd + Qb
donde:
Q = escurrimiento o caudal total
Qd = escurrimiento directo, producido por la precipitación
Qb = flujo base, producido por aporte del agua subterránea
5. FLUJO BASE (2)

Para estimar el flujo base, se suelen usar tres metodologías:

1. Consiste en admitir como límite del escurrimiento base, la línea recta AA1, que une el
punto de origen del escurrimiento directo y sigue en forma paralela al eje X.

2. Como variante, se puede asignar al hidrograma del flujo base, un trazado siguiendo la
línea recta AB, donde B representa el inicio de la curva de agotamiento.

MÉTODO 1 MÉTODO 2
5. FLUJO BASE (3)

3. Se admite que el flujo base está definido por la línea ACB; el segmento AC es la
porción de la curva de descenso partiendo del caudal correspondiente al comienzo de la
subida, y extendiéndose hasta el pico del hidrograma, el segmento CB es una recta, que
une el punto C con el inicio de la curva de agotamiento.
6. HIDROGRAMA UNITARIO (1)

El hidrograma unitario (HU) de una cuenca, se define como el hidrograma de


escurrimiento debido a una precipitación con altura en exceso (hpe) unitaria (un mm, un
cm, una pulg, etc.), repartida uniformemente sobre la cuenca, con una intensidad
constante durante un período específico de tiempo (duración en exceso de).

Presenta los caudales por unidad de precipitación (m3/s/mm).

El hidrograma unitario es un hidrograma típico de la cuenca. Como las características


fisiográficas de la cuenca (área, forma, pendiente, etc.) son relativamente constantes,
cabe esperar una considerable similitud en la forma de los hidrogramas, correspondientes
a precipitaciones de características similares (duración, intensidad, distribución, cantidad
de escurrimiento, etc.).
6. HIDROGRAMA UNITARIO (2)

El método del hidrograma unitario fue desarrollado


originalmente por Sherman en 1932, y está basado en las siguientes hipótesis:

a) Distribución uniforme. La precipitación en exceso, tiene una distribución uniforme


sobre la superficie de la cuenca y en toda su duración.

b) Tiempo base constante. El tiempo base (tb) es el mismo para todas las tormentas
con la misma duración efectiva, independientemente del volumen total escurrido. Todo
hidrograma unitario está ligado a una duración en exceso (de).
6. HIDROGRAMA UNITARIO (3)

c) Principio de proporcionalidad. Las ordenadas de todos los hidrogramas de


escurrimiento directo con el mismo tiempo base, son directamente proporcionales al
volumen total de escurrimiento directo (volumen total de lluvia efectiva). Como
consecuencia, las ordenadas de dichos hidrogramas son proporcionales entre sí.
6. HIDROGRAMA UNITARIO (4)

d) Superposición de causas y efectos. El hidrograma que resulta de un período de


lluvia dado puede superponerse a hidrogramas resultantes de períodos lluviosos
precedentes.
6. HIDROGRAMA UNITARIO (5)

Por ejemplo si se conoce el hidrograma para una cuenca para hpe = 1 mm y de = 1 hr,
para obtener el hidrograma unitario para hpe = 1 mm y de = 2 hr, bastará dibujar dos
hidrogramas unitarios desplazados 1 hr en sentido horizontal y sumar las ordenadas de
sus puntos
6. HIDROGRAMA UNITARIO (6)

Ejemplo, si se conoce el hidrograma para una cuenca con hpe = 1 mm y de = 1 hr (figura),


y si en una precipitación en 1 hr llovió 2.5 mm, las siguientes 3 horas, 4.2 mm/hr;
finalmente, 2 hr, 1.8 mm/hr, para construir el hidrograma para esta precipitación, hacer:
7. CONSTRUCCIÓN DEL HIDROGRAMA UNITARIO

1. Obtener el volumen de escurrimiento directo (Ve), del hidrograma de la tormenta, para lo


cual, transformar los escurrimientos directos a volumen y acumularlo.

2. Obtener la altura de precipitación en exceso (hpe), dividiendo el volumen de


escurrimiento directo (total), entre el área de la cuenca (A), es decir:

hpe = Ve/A

3. Obtener las ordenadas del hidrograma unitario, dividiendo las ordenadas del
escurrimiento directo entre la altura de precipitación en exceso.

La metodología para estimar la duración en exceso (de) se explicará mas adelante.


EJEMPLO 1

Caudal Caudal
Obtener el hidrograma unitario de una Tiempo observado base
tormenta, con los siguientes datos: (h) (m3/s) (m3/s)
0 10 10
Área de la cuenca: A= 5000Km2 4 30 8
8 45 7
12 55 7
Duración en exceso: de= 4horas 16 60 8
20 55 9
24 47 10
28 40 10
32 30 11
36 22 11
40 15 12
44 13 12
48 13 13
SOLUCIÓN EJEMPLO 1

1. Obtenemos el escurrimiento directo.


2. Obtenemos el volumen de escurrimiento directo (Ve).
3. Obtener la altura de precipitación en exceso (hpe), dividiendo
el volumen de escurrimiento directo, entre el área de la
cuenca (A), es decir:
hpe = Ve/A
4. Obtener las ordenadas del hidrograma unitario, dividiendo las
ordenadas del escurrimiento directo entre la altura de
precipitación en exceso.
SOLUCIÓN EJEMPLO 1
EJEMPLO 2
SOLUCION (1)
SOLUCION (2)

0
SOLUCION (3)
EJEMPLO 3

Caudal Caudal
Obtener el hidrograma unitario de una Tiempo observado base
tormenta, con los siguientes datos: (h) (m3/s) (m3/s)
1 110 110
Área de la cuenca: A= 10000Km2 2 122 110
3 230 110
Duración en exceso: 1h 4 578 110
5 645 110
6 434 110
7 293 110
8 202 110
9 160 110
10 117 110
10.5 105 105
11 90 90
12 80 80
8. HIDROGRAMA S (1)

Se llama curva S al hidrograma de


escorrentía directa que es generado por
una lluvia continua uniforme de duración
infinita. La lluvia continua puede
considerarse formada de una serie infinita
de lluvias de período p tal que cada lluvia
individual tenga una lámina hpe.

El efecto de la lluvia continua se halla


sumando las ordenadas de una serie infinita
de hidrogramas unitarios de de horas según
el principio de superposición.

La curva S de una cuenca, se dibuja a


partir del HU para una duración de y sirve
para obtener el HU para una duración
de'; es decir, permite obtener hidrogramas
unitarios a partir de uno conocido.
8. HIDROGRAMA S (2)

Para conformar una curva S se requiere de tb/de hidrogramas unitarios, siendo tb el


tiempo base del hidrograma unitario.

La curva S, puede construirse gráficamente, sumando una serie de HU iguales,


desplazados un intervalo de tiempo, igual a la duración de la precipitación en exceso
(de), para la que fueron deducidos
EJEMPLO 1

Calcular las ordenadas de la curva S, a partir de los datos del hidrograma unitario del
ejemplo anterior. Dibujar la curva S con los datos obtenidos.
EJEMPLO 2

Conociendo el HU de una cierta cuenca, para una duración en


exceso de 1h, se pide construir su hidrograma S. Tiempo Qd/hp
(h)
1 0.00
2 3.72
3 37.22
4 145.17
5 165.95
6 100.50
7 56.77
8 28.54
9 15.51
10 2.17
11 0.00
9. OBTENCIÓN DEL HU A PARTIR DEL
HIDROGRAMA S

Para obtener el HU para una duración en exceso (de’):

1. La curva S obtenida a partir de un HU para una duración en exceso de se desplaza


un intervalo de tiempo de’.

2. Para cada tiempo considerado se calcula la diferencia de ordenadas entre las


curvas S.

3. Se calcula la relación K, entre las duraciones en exceso de y de’, es decir:

donde:
de = duración en exceso para el HU utilizado para calcular la curva S
de’ = duración en exceso para el HU que se desea obtener a partir de dicha curva S

4. Las ordenadas del nuevo HU se obtienen multiplicando la diferencia de ordenadas


entre curvas S (paso 2), por la constante K (paso 3).
EJEMPLO 3

A partir de la curva S obtenida en el ejemplo anterior, obtener el HU para una


duración en exceso de’ =24 h.
SOLUCIÓN EJEMPLO 3
SOLUCIÓN EJEMPLO 3
HIDROGRAMA EN TIEMPO REAL
=
Lluvia Efectiva en tiempo real *Hidrograma Unitario
+
Flujo Base
EJEMPLO 4

Conociendo el HU de una cierta cuenca, para una duración en


exceso de 1h, se pide encontrar el hidrograma para una lluvia de
Tiempo Qd/hp
5mm y un flujo base de 25m3/s.
(h)
1 0.00
2 3.72
3 37.22
4 145.17
5 165.95
6 100.50
7 56.77
8 28.54
9 15.51
10 2.17
11 0.00
EJEMPLO 5
¿QUÉ APRENDIMOS HOY?
