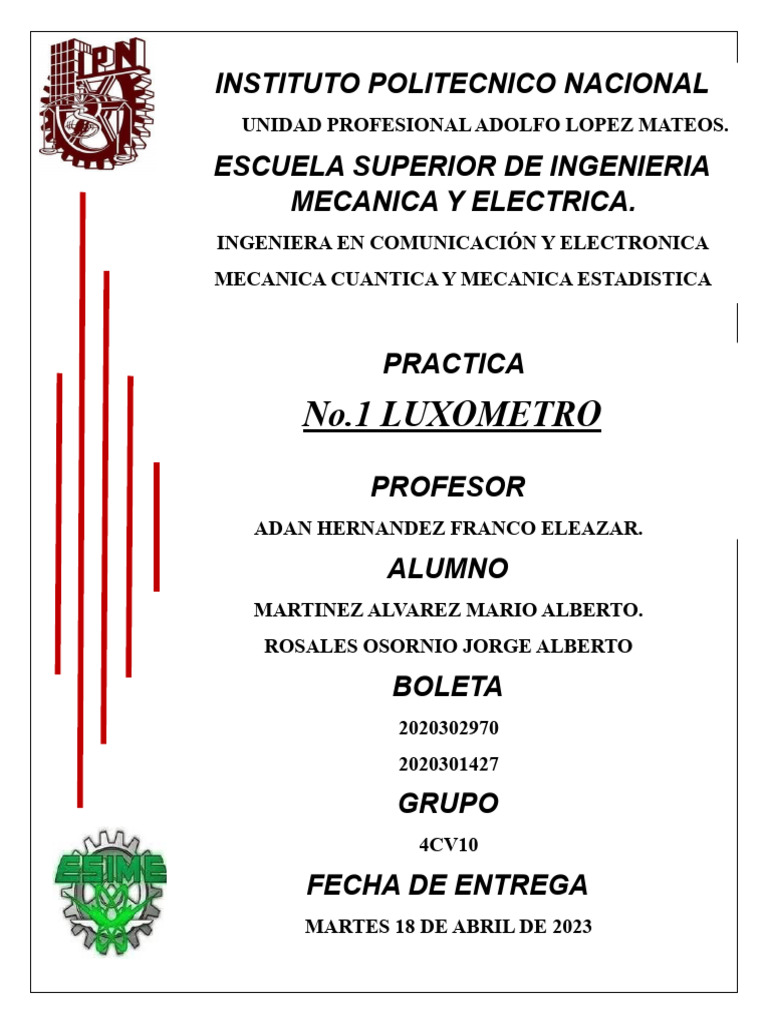

INSTITUTO POLITECNICO NACIONAL

UNIDAD PROFESIONAL ADOLFO LOPEZ MATEOS.

ESCUELA SUPERIOR DE INGENIERIA

MECANICA Y ELECTRICA.
INGENIERA EN COMUNICACIÓN Y ELECTRONICA
MECANICA CUANTICA Y MECANICA ESTADISTICA

PRACTICA
No.1 LUXOMETRO
PROFESOR
ADAN HERNANDEZ FRANCO ELEAZAR.

ALUMNO
MARTINEZ ALVAREZ MARIO ALBERTO.
ROSALES OSORNIO JORGE ALBERTO

BOLETA
2020302970
2020301427

GRUPO
4CV10

FECHA DE ENTREGA
MARTES 18 DE ABRIL DE 2023
1.Introducción
En esta práctica haremos uso de nuestro conocimientos en electrónica
formando un circuito que funcionara como un luxómetro utilizando con un
fotorresistor que actuara como una celda fotovoltaica, un potenciómetro que
regulara la cantidad de luz que recibirá el fotorresistor y un foco de uso cotidiano
que nos ayudara a observar que la corriente y el voltaje aumenta mucho o poco
según la cantidad de luz absorbida. De esta manera queda demostrado el efecto
fotoeléctrico y como la luz puede ser capaz de generar electricidad.

2.Objetivo.
Comprender y manejar los conceptos para identificar y analizar los
principios de los fenómenos que influyen en el comportamiento del efecto
fotoeléctrico. Desarrollando la capacidad de ofrecer diferentes tipos de solución
prácticas a problemas teóricos, mediante el uso de la creatividad. Y adquirir la
habilidad de implementar materiales para la creación de una celda fotovoltaica
artesanal para comprobar el efecto fotoeléctrico. Además de determinar de una
forma teórica y práctica: la energía, voltaje, corriente en el fotorresistor cuando
emita electrones al momento de ser expuesto a la luz y poder identificar cuál es el
tipo de radiación responsable del efecto fotoeléctrico en el arreglo de diodos
usados como elementos fotosensibles o como celda fotovoltaica.

3. Marco teórico.
 El efecto fotoeléctrico es cuando una
radiación electromagnética (luz visible,
ultravioleta u otras) en forma de energía incide
entre dos electrodos de un determinado metal,
los cuales están separados a una distancia, los

electrodos están colocados en forma paralela entre ellos. La radiación que es una
forma de energía (fotón), es orientada a uno de los electrodos y a una determinada
frecuencia de arranque, hará vibrar a los electrones de la superficie del metal
transfiriendo energía cinética, emitiendo electrones hacia el otro electrodo, los
cuales son impulsados por la alta diferencia de potencial entre las placas, el
desplazamiento es venciendo la barrera de potencial.
La figura 1 muestra un aparato típico empleado en el estudio del efecto
fotoeléctrico. Luz de frecuencia v incide sobre una superficie de metal (emisor E) y,
si la frecuencia es lo suficientemente grande, la luz expulsará electrones de la
superficie. Si se aplica una diferencia de
potencial V apropiada entre E y el colector C, Figura 1: Aparato para estudiar el efecto
podemos captar estos fotoelectrones, como fotoeléctrico. Las flechas muestran el sentido
se les llama, y medirlos como una corriente de la corriente en el circuito externo, el cual
es opuesto al movimiento de los electrones.
fotoeléctrica i.
El voltímetro V mide el voltaje VrU aplicado
La diferencia de potencial V que actúa entre externamente
el emisor y el colector no es la misma que la
diferencia de potencial VcxT suministrada por la batería externa y que indica el
voltímetro de la figura 1.
La diferencia de potencial V que “ven” los electrones es la suma algebraica de
estas dos cantidades, o sea

v=v ext + v qpc

(1)
 Si reducimos V a cero y luego la invertimos, la corriente fotoeléctrica no disminuye
inmediatamente a cero porque los electrones emergen del emisor E con
velocidades distintas de cero. Esta diferencia de potencial, multiplicada por la carga
electrónica e, nos da la energía cinética Kmax de los fotoelectrones emitidos más
energéticos:

K max =eV 0
(2)

El potencial de frenado V0, y por consiguiente Kmax es independiente de la

intensidad de la luz incidente.

Figura 2 Gráfica (no a escala) de los datos

tomados con el aparato de la figura 1. La
intensidad de la luz incidente es dos
veces mayor para la curva b que para la
curva a.

La figura 2 (curva a) muestra la corriente

fotoeléctrica en función de la diferencia de
potencial V. Vemos que si V es positiva y lo
suficientemente grande, la corriente fotoeléctrica
alcanza un valor de saturación constante, en el
que todos los fotoelectrones expulsados de E son captados por C
La radiación no puede ser emitida ni absorbida de forma continua, sólo en
determinados momentos y pequeñas cantidades de energía llamadas cuantos o
fotones. Esta energía depende de la frecuencia de la radiación y La energía de los
electrones emitidos era proporcional a la frecuencia de la luz de iluminación.

Ef =w0 + Ec
(3)

Los aspectos más notables del efecto fotoeléctrico son:

1. Los electrones se emitían inmediatamente, no hay retraso de tiempo.
2. La emisión electrónica aumenta cuando se incrementa la intensidad de la radiación
que incide sobre la superficie del metal, ya que hay más energía disponible para
liberar fotoelectrones, no aumenta la energía cinética a valores máximos.
3. La luz roja no causa eyección de electrones, sin importa la intensidad.
4. Una débil luz violeta expulsa sólo unos pocos electrones, pero sus energías
cinéticas
son máximas, son mayores que las de la luz intensa de mayor longitud de onda.
5. Para cada sustancia hay una frecuencia mínima o umbral de la radiación
electromagnética por debajo de la cual no se producen fotoelectrones por más intensa
que sea la radiación.

¿Qué es un luxómetro?
Un luxómetro es un dispositivo de medición para conocer cuánta luz o luminosidad
que hay en un ambiente con que la luz aparece en el ojo humano. No es lo mismo
que medir la energía producida por una fuente de luz.
Lumen: Es la unidad de flujo luminoso,
indica la cantidad total de luz emitida
por la fuente luminosa, sin importar la
dirección hacia la que esta se proyecte.
El Lumen es un dato importante en el
concepto de eficiencia luminosa. La
eficiencia luminosa de una fuente
lumínica es la relación entre la cantidad
de luz que esta produce y la energía
que consume para producirla. Es decir,
es la relación Lumen/ vatios (Lm/ W).
La iluminación LED es más eficiente,
porque consume menos vatios para
producir una determinada cantidad de
luz (Lumen).
Lux: El Lux se usa para determinar la cantidad de luz proyectada sobre una
superficie (un Lux equivale a un Lumen por metro cuadrado). Nos permite cuantificar
la cantidad total de luz visible y la intensidad de la iluminación sobre una superficieSi
la cantidad de Lux se indica para una lámpara determinada, normalmente indica la
cantidad de luz en el centro del ángulo, donde la intensidad es mayor.
 Potenciómetro.
Un potenciómetro es un resistor
eléctrico con un valor
de resistencia variable y
generalmente ajustable
manualmente. Los potenciómetros
utilizan tres terminales y se suelen
utilizar en circuitos de poca
corriente, para circuitos de mayor
corriente se utilizan los reóstatos. En
muchos dispositivos eléctricos los
potenciómetros son los que
establecen el nivel de salida.

Fotorresistencia.
El LDR (Light Dependent Resistor)
o fotorresistencia o s es un
componente eléctrico que varía su
resistencia en función de la luz que
llega a la superficie del dispositivo.
Cuanto mayor sea la intensidad de
luz menor será su resistencia, y
cuanta menos luz incida será
mayor.

4.Materiales
 Fotorresistor.

 Potenciómetro 10k Ω
  Resistencia de 1k
 Foco con soquet
 Protoboard
 Pila de 9v
 multímetro

5.Desarrollo.
Realizamos el siguiente circuito
colocando de manera que el fotorresistor
este en conectado en serie con el positivo
de la pila de 12v y el positivo del
potenciómetro de 10k para luego conectar
el cursor del potenciómetro a la
resistencia de 1 K, por último, cerramos el
circuito.
De manera externa conectamos el foco
con su soquet a un enchufe de 120 v y
conectamos un extremo a la fotorresistencia de tal manera que le
fotorresistor funcione como un regulador de la resistencia que pasa al foco
dependiendo de la luz que absorbe el fotorresistor.

Para este
punto ya
podemos haber observado como sube o baja la iluminancia del foco
dependiendo de la luz que este en el entorno.
Ahora mediremos la corriente que esta entregando el efecto fotoeléctrico
para esto abrimos el circuito justo antes del fotorresistor realizamos.

6.Arrojandonos los siguientes resultados.

Num de Condicion FR (v) PT(V) RΩ Corriente

fotorresistor (mA)
Foto-resistor Sin luz 0.227 0-2255 15k 17.8
Fotoresistor Con luz 0.28 0.278 15k 85.3

7.Conclusiones.
El efecto fotoeléctrico consiste en la emisión de electrones
desde una superficie metálica cuando es irradiada con una
luz de determinada longitud de onda.
En nuestro experimento se pudo observar esto, ya que
dependiendo la luz que se encontraba en nuestro entorno,
cambiaba la corriente que llegaba al foco, provancando que
subiera o bajar la luminosidad del foco.
En otras palabras entre mas luz, menos corriente pasaba al foco y
mas electrones irradiaban hacia la superficie el fotoresisitor y
viceversa entre menos luz había en el entorno había menos
resistencia por lo que pasaba mas corriente al foco e iluminaba
mas.
8- Bibliografía.
1.General Purpose Plastic Rectifier:
https://www.vishay.com/docs/88503/1n4001.pdf
 2.Fisicanova. Escrito por Jaime Delgado Avendaño, p. 93, en
Google Libros
 3.Efecto fotoeléctrico, p. 145, en Google Libros
 4.Miguel, Pablo Alcalde San (2014). Electrónica. Ediciones
Paraninfo, S.A. ISBN
9788428398787. Consultado el 18 de abril de 2023.
 5.Montero, Alfonso Carretero (2009). Electrónica. Editex. ISBN
9788497715379.
Consultado el 18 de abril de 2023.
 6.GUÍA PRÁCTICA DE SENSORES. Creaciones Copyright SL.
2010. ISBN
INDICE.

INTRODUCCION……………………………………. 1

OBJETIVO……………………………………………….
1

MARCO TEORICO………………………………….. 1

MATERIALES………………………………………….. 5

DESARROLLO………………………………………… 6
RESULTADOS…………………………………………. 7

CONCLUSIONES……………………………………… 8

BIBLIOGRAFIA………………………………………… 9
