Leccion 11 - Fuente de Alimentacion

PROVINCIA DEL CHACO
MINISTERIO DE EDUCACIÓN, CULTURA, CIENCIA Y TECNOLOGÍA

Dirección de Enseñanza Técnica
“Año 2020 – Año del General Belgrano” - “Año 2020 – Año del Congreso Pedagógico”
Escuela de Formación Profesional Nº 7

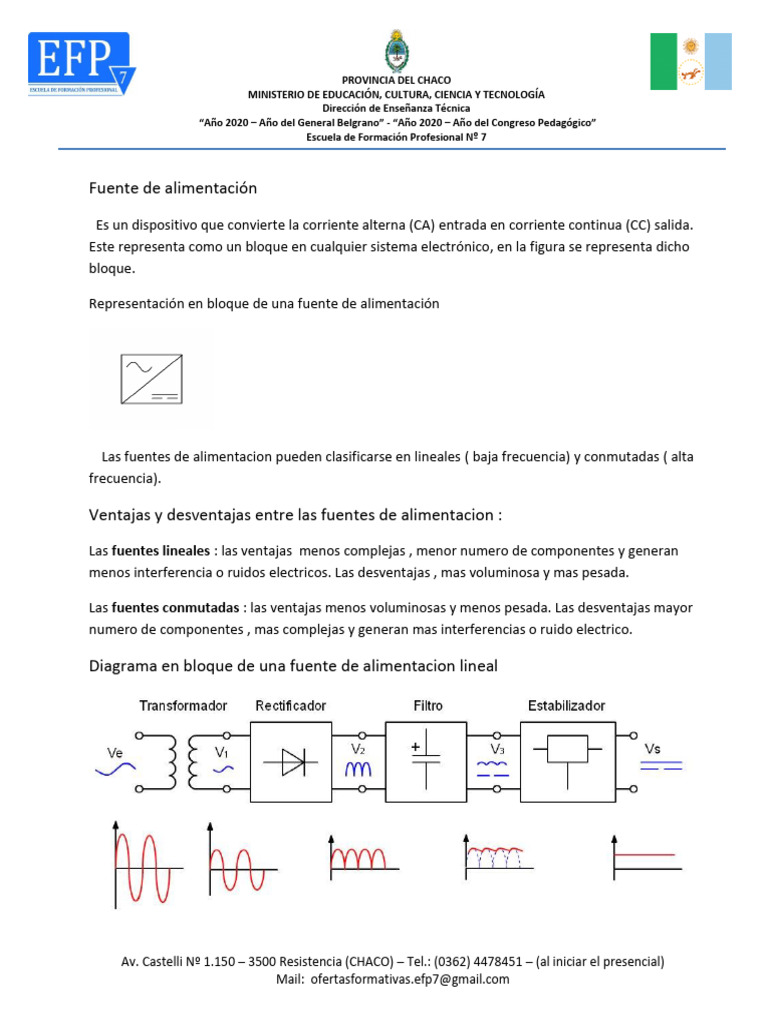

Fuente de alimentación
Es un dispositivo que convierte la corriente alterna (CA) entrada en corriente continua (CC) salida.
Este representa como un bloque en cualquier sistema electrónico, en la figura se representa dicho
bloque.
Representación en bloque de una fuente de alimentación
Las fuentes de alimentacion pueden clasificarse en lineales ( baja frecuencia) y conmutadas ( alta
frecuencia).
Ventajas y desventajas entre las fuentes de alimentacion :

Las fuentes lineales : las ventajas menos complejas , menor numero de componentes y generan
menos interferencia o ruidos electricos. Las desventajas , mas voluminosa y mas pesada.
Las fuentes conmutadas : las ventajas menos voluminosas y menos pesada. Las desventajas mayor
numero de componentes , mas complejas y generan mas interferencias o ruido electrico.
Diagrama en bloque de una fuente de alimentacion lineal
Av. Castelli Nº 1.150 – 3500 Resistencia (CHACO) – Tel.: (0362) 4478451 – (al iniciar el presencial)
Mail: ofertasformativas.efp7@gmail.com
PROVINCIA DEL CHACO
El primer bloque representa el transformador , en esta etapa se utiliza un transformador reductor

de tension , por lo que reducimos la tension de alterna de entrada (Ve) a una tension de alterna
menor a la salida (V₁).
El segundo bloque representa la rectificacion , en esta etapa se utiliza los diodos , lo que van a
realizar la conversion de alterna a continua (V₂).
El tercer bloque es el filtrado , en esta etapa es donde se alisa la salida de la tension continua (V₃)
, hay varios tipos de filtros , el mas comun es utilizar un capacitor electrolitico.
El cuarto bloque es el estabilizador , en esta etapa se consigue mantener la tension de salida

estable (Vs), hay varios circuitos que realizan esta tarea.
Rectificador de media onda

El rectificador de media onda requiere de un solo diodo. En la figura se muestra el esquema y la
onda de alterna a la salida del transformador , si analizamos en la secuencia del semiciclo positivo
de la onda el diodo D queda polarizado en forma directa ( cuando supera su tension de codo ,
recordar que un diodo rectificador de Silicio esta entre 0,6 V a 0,7 V) , empieza a conducir pasa el
semiclo positivo de la onda.Luego en el instante posterior en el semiciclo negativo de la onda el
diodo queda polarizado en forma inversa , el diodo queda bloqueado y no conduce el diodo , no
pasa el semiciclo negativo de la onda. En la ultima parte de la figura se observa la forma de onda
de salida.
Rectificador de onda completa con transformador de punto medio

En la siguiente figura se muestra el esquema y las ondas en este tipo de rectificador , con la
particularidad de utilizar un transformador de punto medio. En este caso con respecto al punto
medio del transformador la señal de alterna a la salida del transformador estan defasadas 180º en
los extermos ( estan invertidas). Si realizamos el siguiente analisis , el semiciclo positivo de la onda
de alterna es aplicado al diodo D₁ se polariza en forma directa conduce el diodo, pasa la onda
superior de alterna y en ese mismo instante es aplicado al diodo D₂ el semiciclo negativo de alterna
(recordar en el otro extremo esta defasado en 180º) el diodo queda polarizado en forma inversa ,
PROVINCIA DEL CHACO
por lo tanto no conduce , esta bloqueado. Luego cuando en el extremo superior del transformador
la onda comienza con el semiciclo negativo el diodo D₁ queda polarizado en forma inversa , por lo
tanto no conduce el diodo , mientras que en ese mismo instante comienza en el extremo inferior
del transformador el semiciclo positivo y el diodo D₂ comienza a conducir , pasando la onda
superior. Por lo que inferimos que los diodos van alternando en su conduccion y asi obtenemos la
forma de onda a la salida que se observa.
Rectificador de onda completa con puente

En la siguiente figura se muestra el esquema de conexionado.
En la figura inferior se muestra el funcionamiento del circuito. Si analizamos de esta manera , el

semiciclo positivo de la onda de alterna sale en el extremo superior del transformador el diodo D₁ y
D₃ queda polarizado en forma directa conducen y los diodos D₂ y D₄ quedan polarizados en forma
inversa quedan bloqueados. Luego en extremo superior del transformador pasa el semiciclo
negativo por lo que quedan polarizados en forma inversa los diodos D₁ y D₃ (bloqueados) y los
diodos D₂ y D₄ quedan polarizados en forma directa conducen.
PROVINCIA DEL CHACO
En la figura siguiente se muestra la forma de onda de salida
Rectificación con filtrado

En la figura inferior se muestran, el efecto al agregar un capacitor en paralelo (filtrado) con la
carga tanto en la rectificación de media onda y onda completa, se observa la onda de salida en
color azul, por lo que se busca es alisar la onda.
PROVINCIA DEL CHACO
Fuente no regulada
Se denomina de esta manera a las fuentes que estamos describiendo, estas fuentes tienen dos
problemas: Un problema que se presenta es las variaciones de tensión a la entrada estas al tener
fluctuaciones también tendré una salida de tensión fluctuante no estable. El otro problema que se
puede presentar es en la carga puede ser fluctuante el consumo (puede aumentar o disminuir la
corriente) esto hace variar la tensión de salida. Para solucionar estos problemas se recurre a
estabilizar la tensión de salida (cuarto bloque). Para ello los reguladores pueden ser en serie o en
paralelo, esta clasificación es según cómo va conectado a la carga el regulador. Los reguladores
pueden ser a través de: diodos Zener, combinación de transistores con diodos Zener o circuitos
integrados (CI).
PROVINCIA DEL CHACO
Regulador con diodo Zener (regulador paralelo)

Se utiliza para pequeñas corrientes de carga (300 mA), esto varía según su disipación de potencia
del diodo Zener (recordar que utilizamos para las placas comerciales la disipación de potencia de ½
W o de 1W). En la siguiente figura se muestra el circuito. El resistor Rs es una resistencia en serie
que se coloca para limitar la corriente y se determina sabiendo los valores máximos y mínimos de
la tensión de entrada no regulada (VE) y el valor de tensión del Zener (Vz), adoptando la corriente
de Zener (Iz) (datos del fabricante) que se trabaja. La tensión de salida (VL), sobre la carga (RL)
debe ser la tensión de Zener (Vz).
Regulador con transistor (regulador serie)

Se utiliza un transistor bipolar (Q), como elemento de control, y una referencia de tensión que
proporciona el diodo Zener (Dz) y controla a ese transistor. El funcionamiento de este circuito es de
esta manera si la tensión de salida (Ua) disminuye, aumenta la tensión base – emisor (Ube) del
transistor e incrementa su corriente lo que permite mantener la tensión de salida (Ua). En cambio,
si la tensión de salida (Ua)aumenta, disminuye la tensión base-emisor (Ube) del transistor haciendo
disminuir la corriente del transistor cuyo efecto es reducir la tensión de salida (Ua) y mantenerlo
estable, en la figura se muestra el esquema.
PROVINCIA DEL CHACO
El transistor (Q) se denomina transistor de paso y es un uno de los tipos de reguladores más
utilizados.
Regulador con transistores (regulador en paralelo)

Este regulador está limitado en utilizar para cargas pequeñas, debido a la corriente que debe
circular por el resistor (Rs) pasa por la carga, por lo tanto, disipa potencia. En la siguiente figura se
muestra el esquema.
Regulador con circuito integrados (CI)

Son reguladores integrados de tres terminales, se clasifican en fijos y variables, además pueden
ser de tensiones positivas y negativas.
Reguladores fijos
La serie mas conocida para los reguladores de tensión positivos 78xx, y los reguladores de tensión
negativos 79xx. Los terminales se denominan, entrada (In), salida (Out) y tierra (GND). Las
corrientes que controlan van desde 100 mA, 500 mA o 1 A. En la figura se muestra un regulador
integrado 7805, deducimos por el código su prefijo 78 es un regulador positivo y con tensión de
salida estable de 5 V, el encapsulado es TO-220 y la máxima corriente que opera 1 A.
PROVINCIA DEL CHACO
En la siguiente figura se muestra el esquema representativo del regulador.
En el esquema se observa Vi (tensión de entrada), Vo (tensión de salida) y GND (tierra). Los

reguladores integrados necesitan trabajar con una diferencia de tensión entre la entrada y salida
como mínimo de 3 V y de 35 V aproximadamente como máximo, si la diferencia es menor a 3 V, el
regulador integrado no trabaja.
En la siguiente figura se muestra el siguiente esquema de una fuente de alimentación con

regulador integrado.
PROVINCIA DEL CHACO
En la figura se observa un capacitor de filtrado de la fuente C₁ = 1000 μF, los capacitores C₂ = 0,1
μF y C₃ = 1 μF son capacitores para filtrar las señales espurias que se generan en el proceso de la
conversión.
Bibliografía:
www.unicrom.com
