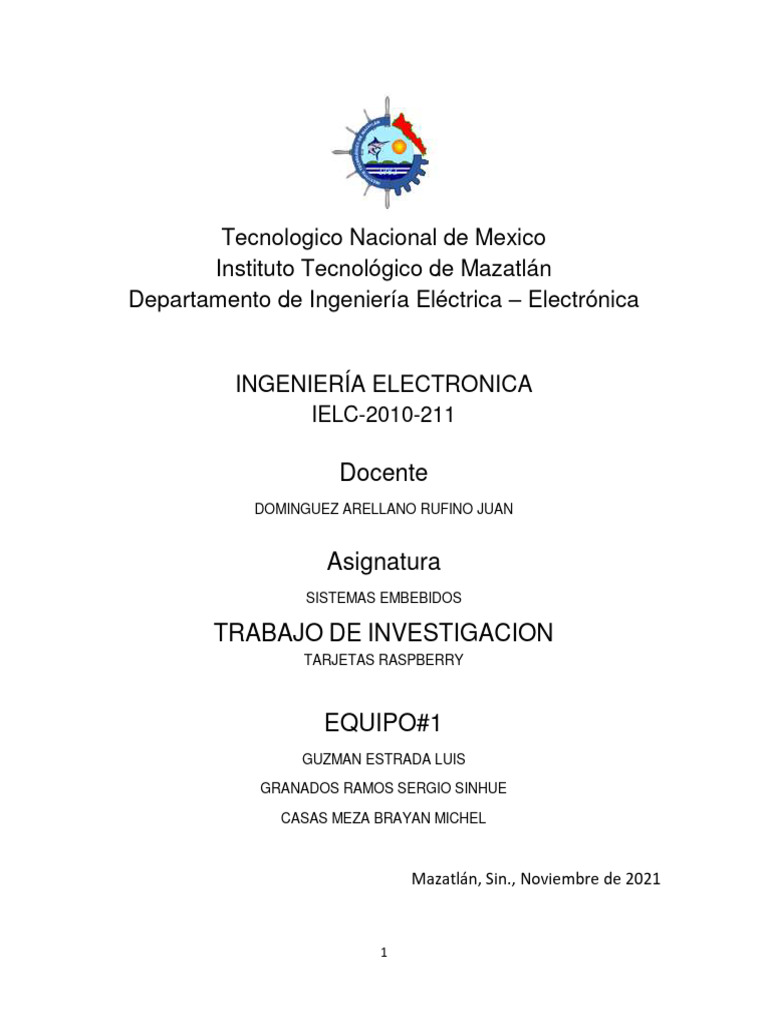

Tecnologico Nacional de Mexico

Instituto Tecnológico de Mazatlán

Departamento de Ingeniería Eléctrica – Electrónica

INGENIERÍA ELECTRONICA
IELC-2010-211

Docente
DOMINGUEZ ARELLANO RUFINO JUAN

Asignatura
SISTEMAS EMBEBIDOS

TRABAJO DE INVESTIGACION
TARJETAS RASPBERRY

EQUIPO#1
GUZMAN ESTRADA LUIS

GRANADOS RAMOS SERGIO SINHUE

CASAS MEZA BRAYAN MICHEL

Mazatlán, Sin., Noviembre de 2021

1
 INDICE GENERAL
1. CONCEPTO………………………………………………………………4
2. HISTORIA ………………………………………………………………...5
3. CARACTERISTICAS ……………………………………………………5
4. MODELOS………………………………………………………………6
4.1. Raspberry Pi 1 modelo A (descontinuada)…………………………6
4.2. Raspberry Pi 1 modelo B (descontinuada) y B+……………………7
4.3. Raspberry Pi 1 B+………………………………………………………8
4.4. Raspberry Pi 2 modelo B………………………………………………9
4.5. Raspberry Pi 3 modelo B……………………………………………10
4.6. Raspberry Pi 3 modelo B+……………………………………………11
4.7. Raspberry Pi 3 modelo A+……………………………………………12
4.8. Raspberry Pi 4 modelo B…………………………………………………13
4.9. Raspberry Pi Pico……………………………………………………14
4.9.1. Pi Zero………………………………………………………………15
4.9.2. Pi Zero W…………………………………………………………16
4.9.3. Pi Zero WH………………………………………………………17
5. Lenguaje de programación Python…………………………………19
6. ACCESORIAS DE RASPBERRY……………………………………20

2
 INDICE DE FIGURAS
Fig.1- Raspberry Pi 1 modelo B (descontinuada) y B+………………7
Fig.2- Raspberry Pi 1 B+………………………………………………..8
Fig.3- Raspberry Pi 2 modelo B………………………………………..9
Fig.4- Raspberry Pi 3 modelo B………………………………………..10
Fig.5- Raspberry Pi 3 modelo B+………………………………………11
Fig.6- Raspberry Pi 3 modelo A………………………………………..12
Fig.7- Raspberry Pi 4 modelo B………………………………………..13
Fig.8- Raspberry Pi Pico…………………………………………………14
Fig.9- Pi Zero………………………………………………………………15
Fig.10- Pi Zero W………………………………………………………….16
Fig.11- Pi Zero WH………………………………………………………..17
Fig.12- ADAPTADOR DE WIFI…………………………………………………………20
Fig.13- Hardware de la Raspberry Pi……………………………………………………20

3
Concepto
La Raspberry Pi es una computadora de bajo costo y con un tamaño compacto, del porte
de una tarjeta de crédito, puede ser conectada a un monitor de computador o un TV, y
usarse con un mouse y teclado estándar. Es un pequeño computador que correo un sistema
operativo linux capaz de permitirle a las personas de todas las edades explorar la
computación y aprender a programar lenguajes como Scratch y Python. Es capaz de hacer
la mayoría de las tareas típicas de un computador de escritorio, desde navegar en internet,
reproducir videos en alta resolución, manipular documentos de ofimática, hasta reproducir
juegos.
Además la Raspberry Pi tiene la habilidad de interactuar con el mundo exterior, puede ser
usada en una amplia variedad de proyectos digitales, desde reproductores de música y
video, detectores de padres, estaciones meteorológicas hasta cajas de aves con cámaras
infrarrojas. Queremos que veas que la Raspberry Pi puede ser usada por niños y adultos
por todas partes del mundo, para aprender a programar y entender cómo funcionan las
computadoras.

Historia
Este proyecto fue ideado en 2006 pero no fue lanzado al mercado febrero de 2012. Ha sido
desarrollado por un grupo de la Universidad de Cambridge y su misión es fomentar la
enseñanza de las ciencias de la computación los niños.

En 2006, Eben Upton, un ingeniero británico licenciado en física e ingeniería por la

Universidad de Cambridge, estaba investigando cómo crear una placa que tuviese todos
los elementos necesarios para funcionar por si sola ya integrados. Aunque ese no era el
único reto que se había propuesta, también quería que su precio fuese muy reducido.

Buscaba que no costase más de 30 dólares, porque quería ayudar a los jóvenes a acceder
a un mini PC con el que pudiesen experimentar y ver todas las posibilidades que ofrecían
los ordenadores. Así que había que trabajar bastante para conseguir todo eso.

Para crear esta placa Eben Upton se inspiró en una ya existente: la BBC Micro de Acorn.
Pero él quería que fuese mucho más pequeña, para facilitar su uso y evitar un sobre coste
que no quería que ocurriese.

No obstante, los primeros prototipos lucían de un modo poco atractivo. Pero al ser eso,
prototipos, ofrecían un diseño válido para realizar pruebas y depurar el esquema de cara a
la versión final que acabaría convirtiéndose en la primera Raspberry Pi.0

4
Con todo esto, la primera Raspberry Pi se lanzó en 2012 y con el transcurrir de los años no
sólo ha ido evolucionando, también dando paso a nuevas versiones como la Raspberry Pi
Zero y la Raspberry Pi Pico. Dos placas similares, pero más pequeñas aún que también
dan mucho juego para determinados proyectos. Y todo ello conservando esa idea de
ofrecerse a un bajo coste.

No obstante, desde aquel 2012 hasta ahora las Raspberry Pi Foundation ha conseguido
importantes hitos:

En septiembre de 2012 ya se habían vendido 500 mil unidades

En octubre de 2013 llegaron a los 2 millones
Los 5 millones se alcanzaron en febrero de 2015
En sólo cuatro años, septiembre de 2016, lograron vender 10 millones de unidades
Para julio de 2017 vendieron 15 millones
En 2018 llegaron a los 20 millones de unidades vendidas
A finales de 2019 se alcanzaron los 30 millones

Caracteristicas
La Raspberry Pi es la placa de un ordenador simple compuesto por un SoC, CPU, memoria
RAM, puertos de entrada y salida de audio y vídeo, conectividad de red, ranura SD para
almacenamiento, reloj, una toma para la alimentación, conexiones para periféricos de bajo
nivel, reloj... vamos, prácticamente lo mismo que si miras la parte de atrás de la torre de un
ordenador, porque la Raspberry es un ordenador. Eso sí, no tiene interruptor para
encenderlo o apagarlo.

5
Modelos
Raspberry Pi 1 modelo A (descontinuada)
1- Este fue el primer modelo de Raspberry, sus ventas comenzaron en el año 2012.
Carecía de puerto Ethernet, por lo que para su conexión a Internet requería de un
adaptador Wi-Fi por USB. Poseía 26 conectores GPIO, salida de vídeo via HDMI y
Video RCA, un conector Jack de 3.5 milímetros, un único conector USB, MicroUSB
(De alimentación) y un conector de cámara. Su procesador fue un Broadcom
BCM2835, Single-Core a 700MHz. También tuvo 256 MB de RAM y una gráfica
Broadcom VideoCore IV. Requería de una fuente de alimentación de 5 voltios y 2
amperios, elemento común al resto de versiones. Tuvo un coste inicial de 40 euros.

2- El primer modelo de Raspberry Pi, el modelo 1 A cuenta con un SoC (sistema en

chip o SoC, describe la tendencia cada vez más frecuente de usar tecnologías de
fabricación que integran todos o gran parte de los módulos que componen un
computador o cualquier otro sistema informático o electrónico en un único circuito
integrado o chip) Broadcom BCM2835, el cual integra CPU (unidad central de
procesamiento), GPU (unidad de procesamiento gráfico), DSP (procesamiento de
señales digitales) y SDRAM (memoria de acceso aleatorio dinámico síncrono o
memoria temporal). Usa un procesador ARM 1176JZF-S con una velocidad de
procesamiento de 700 MHz. Trabaja con RISC de 32 bits (juego de instrucciones).
La GPU modelo Broadcom VideoCore IV cuenta con OPEN GL ES 2.0 MPEG-2 y
VC-1 a resolución de 1080p. Su memoria RAM es de 256MB compartidos con la
GPU. Tiene un solo puerto USB 2.0. Como entrada de video tiene un conector MIPI
CSI para conectar la cámara creada por la Fundación Raspberry Pi. Posee tres
salidas de video, un conector RCA (PAL y NTSC) y un conector HDMI (rev, 1,3 y
1,4), también su interfaz DSI para conexión de panel LCD directo. En el apartado de
salidas de audio tenemos un minijack de 3.5mm y el audio combinado del puerto
HDMI.

Los puertos de almacenamiento integrado, los cuales usaremos para tarjetas SD o

MMC para instalar el sistema operativo que sustentará nuestra Raspberry Pi así
como el resto de archivos que queramos introducir, las tarjetas de memoria cumplen
la función de disco duro en todos los modelos de Raspberry Pi. La gran carencia de
este modelo de Raspberry Pi es la falta de puertos para conectividad de red, se
puede usar un adaptador USB para la conexión a red mediante RJ45, pero al solo
poseer un puerto USB anulamos el resto de periféricos conectables a ellos. Todos
los modelos de Raspberry Pi tienen un conector GPIO de 26 pines Tiene un
consumo de 500 mA. Usaremos una fuente de alimentación externa vía puerto micro
usb que es el standard de alimentación para todo los modelos de Raspberry. Las
dimensiones son las mismas en todos los modelos de Raspberry Pi, 85.60
milímetros por 53.98 milímetros. Y, por último, los sistemas operativos soportados
por este modelo (al igual que por el resto de modelos de Raspberry Pi) son:
GNU/Linux: Debian (Raspbian), Fedora (llamado Pidora), Arch Linux, Slackware
Linux y Linux Enterprise Server para ARM.

6
 Fig.1

Raspberry Pi 1 modelo B (descontinuada) y B+

1- También del año 2012, es una variante del Modelo A, trajo consigo diversas mejoras,
la inclusión del doble de memoria RAM, pasando de 256MB a 512MB. Trajo consigo
un puerto USB más y, por fin, un conector Ethernet (RJ-45) Se mantuvo tanto su
tamaño como su coste. No hubo variaciones ni en el procesador ni en la parte
gráfica. Tiempo después se lanzó el Modelo B+, que incluyó 4 puertos USB y pasó
de usar una SD a una MicroSD.

2- El Modelo 1 B cuenta con un SoC Broadcom BCM2835, al igual que su predecesor,

el cual integra CPU, GPU, DSP y SDRAM. Usa un procesador ARM 1176JZF-S con
una velocidad de procesamiento de 700MHz. Trabaja con RISC de 32 bits. La GPU
modelo Broadcom VideoCore IV cuenta con OPEN GL ES 2.0 MPEG-2 y VC-1 a
resolución de 1080p al igual que todos los modelos de Raspberry Pi. Su memoria
RAM es de 512 megas compartidos con la GPU. Esta versión ya cuenta con 2
puertos USB 2.0. La entrada de video MIPI CSI para la conexión de la cámara. Tiene
tres salidas de video, un conector RCA (PAL y NTSC) y un conector HDMI (rev, 1,3
y 1,4), también su interfaz DSI para conexión de panel LCD directo. Como salidas
de audio tenemos un minijack de 3.5mm y el audio combinado del puerto HDMI. El
puerto de almacenamiento tiene el mismo formato que el modelo A, SD o MMC. El
modelo B ya integra un puerto de RJ45 de 100Mbps. Conector GPIO de 8 pines. El
consumo del modelo B es de 700 mA. Fuente de alimentación externa por micro
usb. Las dimensiones son 85.60 milímetros por 53.98 milímetros. Y los sistemas
operativos soportados son: GNU/Linux: Debian (Raspbian), Fedora (Pidora), Arch
Linux, Slackware Linux y Linux Enterprise Server para ARM.
3- La Raspberry Pi B fue la primera placa y se lanzó en febrero de 2012. Su precio fue
de 35$ y las características técnicas eran:
 Procesador ARM a 700 Mhz
 512 MB de RAM
 1 x USB
 Conector GPIO de 8 pines
 Salida HDMI
 Salida de audio
 Lector de tarjetas SD

7
Raspberry Pi 1 B+
El Modelo 1 B+ sigue integrando el SoC Broadcom BCM2835 con CPU, GPU, DSP y
SDRAM. Usa un procesador ARM 1176JZF-S con una velocidad de procesamiento de
700MHz. Trabaja con RISC de 32 bits. La GPU modelo Broadcom VideoCore IV cuenta con
OPEN GL ES 2.0 MPEG-2 y VC-1 a resolución de 1080p. Su memoria RAM es de 512MB
compartidos con la GPU. En esta versión contamos con 4 puertos USB 2.0. La entrada de
video MIPI CSI para la conexión de la cámara. Tiene dos salidas de video, un conector
HDMI (rev, 1,3 y 1,4), también su interfaz DSI para conexión de panel LCD directo. Como
salidas de audio tenemos un minijack de 3.5mm y el audio combinado del puerto HDMI. El
puerto de almacenamiento en esta versión cambia a micro SD. El modelo B+ sigue
manteniendo el puerto de RJ45 de 100Mbps. Conector GPIO de 8 pines. El consumo del
modelo B+ es de 600 mA. Fuente de alimentación externa micro usb. Las dimensiones son
85.60 milímetros por 53.98 milímetros. Y los sistemas operativos soportados son:
GNU/Linux: Debian (Raspbian), Fedora (Pidora), Arch Linux, Slackware Linux y Linux
Enterprise Server para ARM.

fig.2

 SoC (System on a chip) Broadcom BCM2835 (CPU + GPU + DSP + SDRAM +

puerto USB)
 CPU ARM1176JZF-S (ARMv6) a 700 MHz, con aritmérica de punto flotante,
arquitectura de 32 bits
 GPU VideoCore IV. Soporta OpenGL ES 2.0, MPEG-2 y VC-1 (Comprando la
licencia), 1080p30 H.264/MPEG-4 AVC
 Salidas de video HDMI, video compuesto con conector de 3.5 mm (PAL y NTSC) y
DSI (Para paneles LCD). Puede conectarse a un puerto DVI con un conversor
HDMI a DVI, o a VGA con un adaptador activo (Los pasivos usualmente no
funcionan)
 RAM 512 MB compartida con la memoria de video de la GPU
 Salida de audio por conector estándar de 3.5 mm y por HDMI. Interface I²S

8
  Ranura para microSD para almacenar el sistema operativo y programas (No
incluida). Se recomienda una tarjeta mínimo clase 4 de al menos 4 GB
 Ethernet 10/100 con conector RJ45
 Entrada de video con conector MIPI CSI
 4 puertos USB 2.0 (Conectores tipo A hembra). Pueden ser expandidos mediante
hub con alimentación propia
 28 pines entrada/salida de uso general (GPIO) con UART, Bus I² y Bus SPI
 Conector USB micro B hembra para alimentación únicamente, mediante
adaptadores USB
 Fuente recomendada: 5 V, 600 mA mínimo (Sin ningún periférico)
 Alimentación por puerto USB micro B o conector de pines GPIO
 Voltaje máximo en cualquier entrada / salida: 3.3 V DC
 Corriente máxima por pin GPIO: 16 mA
 Corriente máxima total en los pines GPIO: 50 mA (La suma de la corriente de todas
las salidas en cualquier momento no debe superar este valor)
 La tarjeta puede utilizar un máximo de 2 A (Entre consumo propio y periféricos). Si
se requiere que la corriente exceda este valor, se debe utilizar con un hub USB que
posea alimentación propia (Hub activo)
 Sistemas operativos soportados: Debian (Raspbian), Fedora (Pidora), Arch Linux
(Arch Linux ARM), Slackware Linux, Xbian, QtonPi, RISC OS, y algunos otros
 Lenguajes de programación: Python, C, Java, Perl, BBC BASIC, entre otros
 Dimensiones: 8.56 cm x 5.6 cm x 1.7 cm aprox.

Este modelo a día de hoy está descatalogado.

Raspberry Pi 2 modelo B
1- Lanzada en 2014 es el primer modelo que no incluye el mismo procesador usado
en los tres anteriores: se sustituye por uno de la misma marca, pero de modelo
BCM2836. Pasa de ser de un núcleo a cuatro, y de 700MHz a 900MHz. No obstante
emplea la misma gráfica, la VideoCore IV. Dobla la cantidad de memoria RAM,
pasando de 512MB a 1GB (Algo menos en realidad) esta memoria está compartida
con la gráfica. También incluye 40 pines GPIO, y mantiene los cuatro puertos USB.
Suprime la conexión RCA.
2- En el Modelo 2 B el SoC Broadcom BCM2835 es sustituido por un modelo más
avanzado, el Broadcom BCM2836 y sigue integrando CPU, GPU, DSP y SDRAM.
El procesador ARM 1176JZF-S también evoluciona y tenemos un nuevo modelo, el
quad-core ARM Cortex A7 con una velocidad de 900MHz. Continúa trabajando con
RISC de 32 bits. La GPU modelo Broadcom VideoCore IV cuenta con OPEN GL ES
2.0 MPEG-2 y VC-1 a resolución de 1080p. La memoria RAM también aumenta de
512MB a 1GB compartido, como no, con la GPU. Mantenemos los 4 puertos USB
2.0. Misma entrada de video MIPI CSI para la conexión de la cámara. Dos salidas
de video, un conector HDMI (rev, 1,3 y 1,4), también su interfaz DSI para conexión
de panel LCD directo. Salidas de audio, minijack de 3.5mm y audio combinado del

9
 puerto HDMI. El puerto de almacenamiento en esta versión se mantiene como micro
SD. El modelo 2 B sigue instalando el puerto de RJ45 de 100Mbps. El consumo del
modelo 2 B es de 800 mA. Fuente de alimentación externa micro usb. Las
dimensiones son 85.60 milímetros por 53.98 milímetros. Y los sistemas operativos
soportados son: GNU/Linux: Debian (Raspbian), Fedora (Pidora), Arch Linux,
Slackware Linux y Linux Enterprise Server para ARM.

Fig.3

Raspberry Pi 3 modelo B
1- Sacada a la luz en el año 2016, renueva procesador, una vez más de la compañía
Broadcom, un Quad-Core, pero pasa de 900MHz a 1.20GHz. Mantiene la RAM en
1GB. Su mayor novedad fue la inclusión de Wi-Fi y Bluetooth (4.1 Low Energy) sin
necesidad de adaptadores.

2- En el Modelo 3 B el SoC Broadcom BCM2836 es sustituido por un modelo más

avanzado, el Broadcom BCM2837 y sigue integrando CPU, GPU, DSP y SDRAM.
El procesador quad-core ARM Cortex A7 también evoluciona y tenemos un nuevo
modelo, el quad-core ARM Cortex Av8 con una velocidad de 1.2GHz. El modelo 3
B ya cambia el modelo de RISC de 32 bits para pasar a trabajar en RISC de 64 bits.
La GPU modelo Broadcom VideoCore IV cuenta con OPEN GL ES 2.0 MPEG-2 y
VC-1 a resolución de 1080p. La memoria RAM sigue siendo de 1GB compartido con
la GPU. 4 puertos USB 2.0. Entrada de video MIPI CSI para la conexión de la
cámara. Dos salidas de video, un conector HDMI (rev, 1,3 y 1,4), también su interfaz
DSI para conexión de panel LCD directo. Salidas de audio, minijack de 3.5mm y
audio combinado del puerto HDMI. Puerto de almacenamiento micro SD. El modelo
3 B sigue instalando el puerto de RJ45 de 100Mbps y además integra un nuevo chip
de conectividad Wi-Fi N y Bluetooth 4.1. En el modelo 3 B, el conector GPIO de 17
pines y con bus HAT ID sigue montado. El consumo del modelo 3 B sigue siendo de
800 mA. Fuente de alimentación externa micro usb. Las dimensiones son 85.60
milímetros por 53.98 milímetros. Y los sistemas operativos soportados son:

10
 GNU/Linux: Debian (Raspbian), Fedora (Pidora), Arch Linux, Slackware Linux y
Linux Enterprise Server para ARM.

Fig.4

Raspberry Pi 3 modelo B+
1- La Raspberry Pi 3 B+ apareció en marzo del 2018 para actualizar el modelo anterior
la Raspberry Pi 3 Model B y entre sus mejoras cuenta con un nuevo procesador y
mejor conectividad,58 así que pasa de tener 1.2Ghz a tener 1.4Ghz y en cuanto a
la conectividad inalámbrica ahora incorpora doble banda a 2,4GHz y 5GHz, y su
nuevo puerto Ethernet se triplica, pasa de 100 Mbits/s en el modelo anterior a 300
Mbits/s en el nuevo modelo, también cuenta con Bluetooth 4.2 (Low Energy).

2- En el Modelo 3 B+ el SoC Broadcom BCM2837 se mantiene y sigue integrando

CPU, GPU, DSP y SDRAM. El procesador quad-core ARM Cortex Av8 se mantiene
en modelo, pero aumenta su velocidad de 1.2GHz a 1.4GHz. El modelo 3 B+ sigue
trabajando en RISC de 64 bits. La GPU modelo Broadcom VideoCore IV cuenta con
OPEN GL ES 2.0 MPEG-2 y VC-1 a resolución de 1080p. La memoria RAM sigue
siendo de 1GB compartido con la GPU. 4 puertos USB 2.0. Entrada de video MIPI
CSI para la conexión de la cámara. Dos salidas de video, un conector HDMI (rev,
1,3 y 1,4), también su interfaz DSI para conexión de panel LCD directo. Salidas de
audio, minijack de 3.5mm y audio combinado del puerto HDMI. Puerto de
almacenamiento micro SD. El modelo 3 B+ sigue instalando el puerto de RJ45 pero
en este modelo la velocidad asciende de 100Mbps a 1Gbps, y además integra un
nuevo chip de conectividad Wi-Fi doble banda que nos proporciona red Wi-Fi AC en
5GHz y el Bluetooth pasa de ser versión 4.1 a 4.2. En el modelo 3 B+ el conector
GPIO de 17 y con bus HAT ID sigue montado. El consumo del modelo 3 B sigue
siendo de 800 mA. Fuente de alimentación externa micro usb. Las dimensiones son
85.60 milímetros por 53.98 milímetros. Y los sistemas operativos soportados son:
GNU/Linux: Debian (Raspbian), Fedora (Pidora), Arch Linux, Slackware Linux y
Linux Enterprise Server para ARM.

11
Fig.5

Raspberry Pi 3 modelo A+
Fue anunciada en noviembre de 2018.59 Los modelos A+ presentan menores prestaciones
a un menor precio. Cuenta con 512 MB de RAM (compartidos con la GPU VideoCore IV),
un solo puerto USB y sin puerto de conexión de red por cable (RJ-45).
Por lo demás nos encontramos con un diseño que es básicamente idéntico al de sus
predecesoras para completar un desarrollo muy llamativo por ese equilibrio entre las
prestaciones y el precio.

Fig.6

12
Raspberry Pi 4 modelo B
1- Fue anunciada en junio de 2019. Se han cambiado los puertos HDMI de tamaño
completo por dos puertos microHDMI. Cuenta con la capacidad de manejar una
pantalla a 4K a 60 Hz, o dos pantallas 4K a 30 Hz. Se ha incluido por primera vez
USB 3.0, y el puerto Ethernet ya no está limitado a 300 Mbps. Tiene un procesador
Broadcom nuevo hasta tres veces más eficiente que el anterior. Están disponibles
tres modelos, en los que varía la cantidad de memoria RAM, de 2GB, 4GB, y de
8GB.
2- El modelo Raspberry Pi 4 salió a finales de junio de 2019, e incorpora una gran
cantidad de mejoras que hace su compra muy recomendable, incluso aunque
tengas el modelo inmediatamente inferiro (Raspberry Pi 3B+).
Esta nueva versión monta un procesador Broadcom BCM2711 Quad-Core de 64
bits funcionando a una velocidad de 1.5GHz, este nuevo procesador es hasta tres
veces más rápido que el procesador del modelo anterior. Otra mejora fundamental
en esta Raspberry Pi 4, es que tenemos la posibilidad de comprarla con 1GB, 2GB
e incluso 4GB de RAM LPDDR4, ideal para realizar múltiples tareas
simultáneamente. También tenemos un total de dos puertos USB 3.0 de alto
rendimiento, y también dos puertos USB 2.0, la conectividad USB se proporciona a
través de un controlador VLI externo, conectado a un puerto PCIe Gen2, por lo que
tendremos un ancho de banda total de 4Gbps, a compartir entre los cuatro puertos.
Esta nueva Raspberry Pi 4 dispone de un puerto Gigabit Ethernet de verdad,
proporcionando la máxima velocidad posible a 1Gbps Full-Dúplex, y además, es
compatible con PoE HAT para alimentar nuestra Raspberry Pi directamente a través
del puerto de red, sin necesidad de hacer uso de la fuente de alimentación típica.
También tenemos Wi-Fi doble banda seleccionable, compatible con los estándares
802.11a/b/g/n/ac por lo que también podremos conectarla a través de la red
inalámbrica. Por último, en esta Raspberry Pi 4 disponemos de Bluetooth 5.0 para
conectar diferentes periféricos, smartphones etc.
Respecto al soporte para HDMI, incorpora dos puertos micro HDMI 2.0, con soporte
para dos monitores con resolución hasta 4K. Concretamente, la Raspberry Pi es
capaz de decodificar el códec H.265 en resolución hasta 4K a 60fps, y el códec
H.264 hasta Full HD 1080p en 60 FPS. También es compatible con gráficos OpenGL
ES 3.x.

En cuanto a la alimentación, pasamos de un puerto micro USB que tenían todas las
versiones anteriores, a puerto USB tipo C con soporte para 500mW adicionales,
para asegurarnos de que, si conectamos un disco duro vía USB, sea capaz de
alimentarlo correctamente sin problemas si tenemos la CPU con máxima carga.
Ahora para que funcione perfectamente, la Raspberry Pi 4 necesitará de 5V y 3A,
es decir, 15W de potencia.

Por último, el precio de esta nueva Raspberry Pi 4 será de 35 dólares en su versión

de 1GB de RAM (como la versión anterior), 45 dólares para la versión de 2GB de
RAM y 55 dólares para la versión de 4GB de RAM.

13
 Os recomendamos acceder a la web oficial de Raspberry Pi 4 donde encontraréis
todos los detalles.

Paralelamente fueron desarrollados dos modelos más, pero esta vez se pensó más
en el ahorro económico que en la completa funcionalidad de estos mini ordenadores.
A esta serie de mini ordenadores más pequeños que sus hermanos se le llamo
«Zero» y cuenta con dos modelos, Raspberry Pi Zero y Raspberry Pi W.

Fig.7

 Procesador ARM a 1,5 GHz y soporte 64 bits

 1, 2, 4 y 8 GB de RAM
 Gigabit Ethernet
 2 x USB 3.0
 2 x USB 2.0
 Conector GPIO 40 pines
 2 x Micro HDMI
 Salida audio 3,5mm

14
Raspberry Pi Pico
Raspberry Pi Pico. Anunciada en el 2021, es una placa pequeña y versátil construida con
RP2040, un nuevo chip microcontrolador diseñado por Raspberry Pi en el Reino Unido.
Este modelo está gobernada por un pequeño SoC que ha sido diseñado por los propios
responsables de este proyecto. Se trata del RP2040, que cuenta con un procesador dual
core ARM Cortex M0+ funcionando a 133 MHz, acompañado de 264 KB de RAM y 2 MB
de almacenamiento integrado.

Fig.8
parte de los modelos normales, la Fundación Raspberry también ha sacado otra gama de
placas denominadas Raspberry Pi Zero. Estas son mucho más pequeñas y menos potentes
que sus hermanas.

Pi Zero
Fue el primer modelo, lanzado en 2015. Con un coste de cinco dólares, tiene un tamaño
mucho menor al de una Raspberry normal, de hecho es más pequeña que un billete de
cinco dólares.
Es un 40% más potente que el primer modelo de Raspberry. Tiene un microprocesador
Broadcom BCM2835, que funciona a 1GHz con un solo núcleo. Posee 512MB de RAM, y
comparte la gráfica VideoCore IV. Debido a su tamaño sustituye el puerto HDMI por
MiniHDMI, manteniendo así las prestaciones. Tampoco usa USB estándar, sino que tiene
dos MicroUSB, uno de alimentación y otro de datos. Posee salida RCA, pero en vez de por
clavija son solo dos conectores integrados en la placa. Usa MicroSD como sistema de
almacenamiento.

15
Fig.9
Pi Zero W
Es la sucesora de la Pi Zero, la W es por Wireless, ya que la única novedad de esta placa
con respecto a su antecesora es la inclusión de Wi-Fi y Bluetooth, el precio asciende a once
dólares.

Fig.10

16
Pi Zero WH
No tiene ninguna diferencia en hardware. Las especificaciones siguen siendo las mismas
que la Zero W, aparte de la inclusión de un conector presoldado GPIO de cuarenta pines.

Fig.11

SoC
Los SoC aglutinan en un solo chip lo que otros hacen en varios
En ordenadores convencionales y en dispositivos en los que el espacio no está tan
restringido lo normal precisamente es poder aprovechar ese margen de maniobra para
poder ir integrando chips según las necesidades.
Casi todos esos chips forman parte de la placa base o de componentes y tarjetas que
conectamos a esa placa base, y así vamos contando con el procesador o CPU, la tarjeta
gráfica dedicada, el chip de audio y el de conectividad de cable o inalámbrica.

Precisamente lo que caracteriza a un SoC (System on a Chip) es el hecho de que todos

esos componentes se aglutinan en un solo chip. Es como tener una placa base
ultracompacta con un buen número de chips de todo tipo integrados en ella.
Así, en un SoC se integran varios de los componentes fundamentales de un ordenador,
como la CPU, un procesador gráfico integrado (IGP, diferente y sobre todo menos potentes

17
que las GPU de tarjetas gráficas dedicadas), memoria, puertos de enetrada salida, un
módem, un DSP o chips dedicados a la seguridad.
Estos SoC son clave en dispositivos móviles porque su grado de integración permite que
tengamos todas esas funciones en un "paquete" realmente compacto. La sorpresa está en
que aunque los SoC tienen mucho menos margen de maniobra que la que ofrece una placa
base para portátiles o PC, su capacidad es asombrosa.
Pero como decimos, es importante diferenciar entender que un SoC es un chip muy distinto
a una CPU. De hecho el SoC es más complejo porque integra (entre otras cosas) una CPU,
que sigue siendo el pilar fundamental de cualquier dispositivo computacional y que es
responsable último de su rendimiento en todo tipo de ámbitos.

LINUX
Linux es un sistema operativo semejante a Unix, de código abierto y desarrollado por una
comunidad, para computadoras, servidores, mainframes, dispositivos móviles y dispositivos
embebidos. Es compatible con casi todas las principales plataformas informáticas,
incluyendo x86, ARM y SPARC, por lo que es uno de los sistemas operativos más
soportados.
es importante saber que Linux es un sistema operativo diseñado para aprovechar al máximo
las capacidades de cualquier ordenador y que cuenta con características muy interesantes
como el multiprocesamiento, multitarea y multiusuario.

Linux es un sistema operativo completamente libre y por lo tanto, gratuito. Un producto que
a diferencia de Windows o macOS no es propiedad de una compañía, de ahí su gratuidad,
sino de un gran número de compañías o personas que contribuyen con su desarrollo y van
creando sus propias distribuciones Linux.

En definitiva, Linux es un sistema que nace de la combinación de varios proyectos entre los
que destacan GNU y la Free Software Foundation además del propio núcleo de Linux
encabezado por Linus Torvalds. Su desarrollo es uno de los mejores ejemplos del software
libre, donde todo su código fuente puede ser utilizado, modificado y distribuido libremente
por cualquier bajo los términos de la licencia GPL o Licencia Pública General de GNU y
otras licencias.
Multitarea
El hecho de que Linux sea un sistema operativo multitarea significa que permite ejecutar
varios programas de forma simultánea. Por lo tanto, permite el uso de numerosas
aplicaciones para poder navegar por Internet, procesar documentos, escuchar música, ver
vídeos, etc, al igual que podemos hacer con otros sistemas como el propio Windows o
macOS.

18
Mulitusuario
Otra de las características de Linux es que se trata de un sistema multiusuario. Es decir,
múltiples usuarios pueden acceder a los recursos y las aplicaciones de Linux de manera
simultánea y siempre de forma segura.

Lenguaje de programacion
Python
Pero ¿por qué Python? Básicamente, porque es accesible, fácil y se puede usar en varios
entornos. Y porque cada vez está siendo más usado y valorado por más programadores en
el mundo.

De hecho, un reciente ranking elaborado por IEEE Spectrum (una publicación de ingeniería
y ciencias aplicadas con mucha reputación), ubicó a Python como el lenguaje de
programación más popular de 2020, seguido de Java, C, C++ y JavaScript.

Python es un lenguaje de programación interpretado, multiparadigma y multiplataforma

usado, principalmente, en Big Data, AI (Inteligencia Artificial), Data Science, frameworks de
pruebas y desarrollo web. Esto lo convierte en un lenguaje de propósito general de gran
nivel debido a su extensa biblioteca, cuya colección ofrece una amplia gama de
instalaciones.
nterpretado: significa que Python “interpreta” el código del programador, es decir, lo traduce
y lo ejecuta a la vez.
Multiparadigma: porque es un lenguaje de programación que admite el uso de varios
paradigmas de programación (modelos de desarrollo), por lo que no exige a los
programadores un estilo único para programar. ¿Cuáles son los paradigmas de
programación que permite Python? Programación orientada a objetos, programación
imperativa y programación funcional.

19
ACCESORIAS DE RASPBERRY
CAMARA

Fig.12
ADAPTADOR DE WIFI

Fig.13

Hardware de la Raspberry Pi
El hardware es abierto, a excepción del chip principal, el Broadcomm, basado en
arquitectura ARM (Advanced RISC Machine) distinta a la que estamos acostumbrados a
utilizar en nuestros ordenadores de sobremesa o portátiles. Esta arquitectura es de tipo
RISC (Reduced Instruction Set Computer), es decir, utiliza un sistema de instrucciones
realmente simple lo que le permite ejecutar tareas con un mínimo consumo de energía.

La arquitectura ARM es la que poseen la mayoría de nuestros smartphone donde el objetivo

primordial es el bajo consumo de energía.

RISC (Reduced Instruction Set Computer)

Énfasis en el Hardware
Idea básica: Instrucciones sencillas
MIPS: 140 instrucciones aprox.

20
CISC (Complex Instruction Set Computer)
Énfasis en el Software
Idea básica: Instrucciones complejas
MIPS: 325 instrucciones aprox.
Software de la Raspberry Pi
El software es open source siendo su sistema operativo oficial una versión adaptada de la
distribución Debian, denominada Raspbian, aunque permite usar otros sistemas operativos,
incluido una versión de Windows 10 IoT Core. La fundación da soporte para las descargas
de las distribuciones para arquitectura ARM (explicada anteriormente).

La fundación Raspberry Pi recomienda utilizar el sistema operativo Raspbian al estar

optimizado para el hardware de la placa.

21
