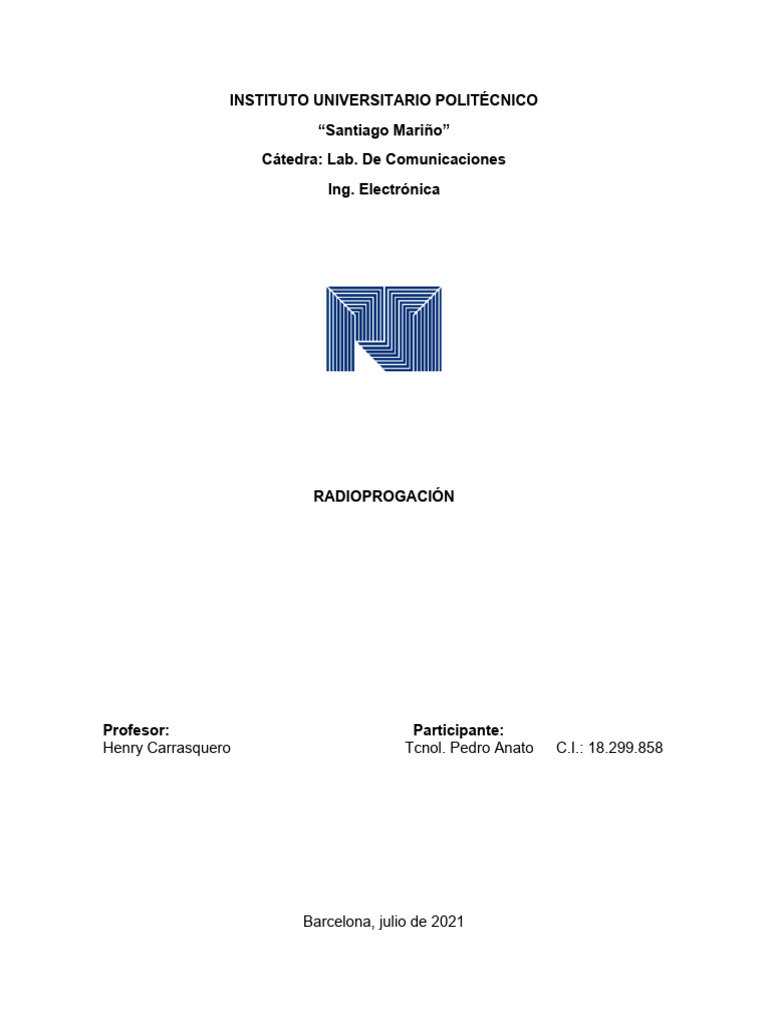

INSTITUTO UNIVERSITARIO POLITÉCNICO

“Santiago Mariño”
Cátedra: Lab. De Comunicaciones
Ing. Electrónica

RADIOPROGACIÓN

Profesor: Participante:
Henry Carrasquero Tcnol. Pedro Anato C.I.: 18.299.858

Barcelona, julio de 2021

 CONTENIDO

1. Características de las ondas de radio

 Longitud de onda: es la distancia física entre dos puntos a partir de los
cuales la onda se repite. Se nombra por la letra griega landa (λ). Las ondas
de radio tienen longitudes que van de tan sólo unos cuantos milímetros
(décimas de pulgadas), y pueden llegar a ser tan extensas que alcanzan
cientos de kilómetros (cientos de millas). En comparación, la luz visible
tiene longitudes de onda en el rango de 400 a 700 nanómetros,
aproximadamente 5 000 menos que la longitud de onda de las ondas de
radio.

 Amplitud de onda: se refiere al valor máximo que esta alcanza. Es la

distancia máxima entre el punto más alejado de una onda y el punto de
equilibrio o medio.

 Frecuencia: es la medida del número de ciclos o repeticiones de la onda

por unidad de tiempo. Por ejemplo, si una onda se repite diez veces por
segundo, significa que tiene una frecuencia de diez ciclos por segundo. son
un tipo de ondas electromagnéticas que se propagan en un rango de
 frecuencias muy amplio, desde frecuencias muy bajas (10.000 Hz), hasta
frecuencias muy altas ([Link].000 Hz).

 Velocidad de propagación: las ondas de radio se propagan a la velocidad

de la luz. Es prácticamente constante y su valor es 300.000.000m/s o
162.000 millas náuticas por segundo. Todas las ondas electromagnéticas
se propagan en el vacío a una velocidad constante de 300.000.000 m/s, la
velocidad de la luz. Debido a la poca diferencia que existe entre la
velocidad de propagación en el vacío y en el aire, se considera que en el
aire también se propagan a una velocidad de 300.000.000 m/s.

2. Características de la Propagación de las Ondas

 Propagación por espacio libre:
Todo sistema de telecomunicación debe diseñarse para que en el receptor
se obtenga una relación señal-ruido mínima que garantice su funcionamiento. Los
servicios de radiocomunicaciones, radiodifusión, radiolocalización (radar),
teledetección y radio ayudas a la navegación tienen en común el empleo de ondas
electromagnéticas radiadas como soporte de la transmisión de información entre
el transmisor y el receptor.
 Propagación terrestre:
 Así como se sabe que las ondas electromagnéticas de radio viajan dentro
de la atmósfera terrestre y se las llama ondas terrestres, la comunicación que hay
entre dos o más puntos en la Tierra se denominan radio comunicaciones
terrestres, de igual manera conocemos que las ondas de terrestres se ven
influidas por la atmósfera y por la tierra misma. Las ondas se pueden propagar de
varias formas, que dependen de la clase del sistema y del ambiente. Las ondas
electromagnéticas también viajan en línea recta, excepto cuando la tierra y su
atmósfera alteran sus trayectorias.
Hay 3 formas de propagación de onda electromagnética
- Onda terrestre
- Onda espacial
- Onda celeste o ionosfera

- Ondas terrestres:
Las ondas terrestres son las ondas que viajan por la superficie de la tierra,
estas deben de estar polarizadas verticalmente debido a que el campo eléctrico en
una onda polarizada horizontalmente seria paralelo a la superficie de la tierra y se
pondría en corto por la conductividad del suelo. En las ondas terrestres el campo
eléctrico variable induce voltajes en la superficie terrestre que hacen circular
corrientes muy parecidas a las de una línea de transmisión.
- Ondas espaciales:
Esta clase de propagación corresponde a la energía irradiada que viaja en
los kilómetros inferiores de la atmósfera terrestre. Las ondas espaciales son todas
las ondas directas y reflejadas en el suelo. Las ondas directas viajan
esencialmente en línea recta de la antena transmisora a la receptora. Esta
transmisión se le llama transmisión de línea de vista. Esta transmisión se
encuentra limitada principalmente por la curvatura de la tierra. La curvatura de la
tierra presenta un horizonte en la propagación de las ondas espaciales, que se
suele llamar el horizonte de radio. Este horizonte se encuentra más lejano que el
horizonte óptico para la atmósfera común.
- Ondas celestes o ionosfera:
 Son las que se dirigen hacia la Atmósfera y se reflejan en la zona ionizada
de la misma (capa Heaviside) volviendo nuevamente a la Tierra; son ondas
hectométricas (OC) de 300 kHz. a 30 MHz. y que constituyen las llamadas ondas
de alta frecuencia; propagándose por la superficie llegan a unos 644 kilómetros,
pero reflejadas a unos 12874,7 kilómetros.
Las muy bajas frecuencias u ondas miriamétricas de 3 a 30 kHz. llegan a
grandes distancias por reflexión, pero su alcance es muy limitado por propagación
directa. Puede ser que una misma onda llegue directamente a la antena y luego,
nuevamente, por reflexión; a dicho lapso de tiempo le llamamos "fading".
 Propagación troposférica:
La propagación troposférica puede actuar de dos formas. O bien se puede
dirigir la señal en línea recta de antena a antena (visión directa) o se puede radiar
con un cierto ángulo hasta los niveles superiores de la troposfera donde se refleja
hacia la superficie de la tierra. El primer método necesita que la situación del
receptor y el transmisor esté dentro de distancias de visión, limitadas por la
curvatura de la tierra en relación a la altura de las antenas. El segundo método
permite cubrir distancias mayores.
 Propagación ionosférica:
Un transmisor provisto de su antena, ilumina el espacio con radiación
electromagnética. Según sea el diagrama de radiación de la antena, habrá
direcciones privilegiadas en las que la iluminación será más intensa que en otras.
Así, por ejemplo, un monopolo de cuarto de onda sobre un plano de masa
horizontal, iluminará al máximo y por igual el terreno circundante mientras que
deja en la oscuridad el zenith (Elevación de 90º). Resulta muy instructivo visualizar
el monopolo como si emitiera rayos de luz de intensidad decreciente conforme el
ángulo de elevación de aquellos crece desde 0º hasta 90º. Cuando uno de estos
rayos emitidos por la antena alcanza la ionosfera, lo hará con una cierta
inclinación de “a” radianes. Al propagarse por la ionosfera, comenzará a
refractarse aumentando el ángulo de incidencia inicial “a” (Ley de Snell). Conforme
más avanza a través de la ionosfera mayor se hace el ángulo y puede ocurrir que
el rayo se propague horizontalmente y finalmente vuelva a la tierra. Saldrá
entonces de la ionosfera con el mismo ángulo “a” con que incidió y alcanzará la
superficie de la tierra a una gran distancia del transmisor. Para cuantificar este
proceso de refracción en que se basa la propagación ionosférica, se suele recurrir
a un modelo en el que la ionosfera actúa como una capa reflectante (espejo)
situada a una altura “h” que puede situarse entre 100Km y 700Km y que en
función de la actividad solar adquiere un cierto nivel de ionización. A este nivel de
ionización le corresponde un valor de lo que se denomina frecuencia crítica de una
capa ionizada fcr. Su valor fluctúa según sea de día o de noche, la estación del
año y el ciclo solar. Así, por ejemplo, de noche, en invierno y en una fase de
escasa actividad solar la capa se puede situar a 200Km por la noche y tener una
frecuencia crítica de 3.5MHz.

3. ¿A que se denomina presión sonora?

Es la diferencia ente la presión instantánea debida al sonido y la presión
atmosférica (sus valores son menores, niveles en torno a los 20Pa). La presión
sonora, a diferencia de la atmosférica varia con rapidez (de valores positivos a
negativos y es lo que se conoce como su frecuencia (Hz). Es producto de la propia
propagación del sonido. Las energías provocadas por las ondas sonoras generan
un movimiento ondulatorio de las partículas del aire, provocando la variación
alterna en la presión estática del aire (pequeñas variaciones en la presión
atmosférica. La presión atmosférica es la presión del aire sobre la superficie
terrestre).
La razón de estas variaciones de presión atmosférica es porqué se
producen áreas donde se concentran estas partículas (zonas de concentración) y
otras áreas quedan menos saturadas (zonas de rarefacción). Las zonas con
mayor concentración de moléculas tienen mayor densidad y las zonas de menor
concentración tienen menor densidad. Cuando estas ondas se encuentran en su
camino con el oído la presión que ejercen sobre el mismo no es igual para toda la
longitud de onda. Así pues, la presión acústica queda definida como la diferencia
de presión instantánea (cuando la onda sonora alcanza al oído) y la presión
atmosférica estática.
 La presión atmosférica se mide en pascales (Pa). En el Sistema
Internacional 1 Pascal es igual a una fuerza de 1 newton actuando sobre una
superficie de 1 m2. La presión atmosférica se sitúa en torno a los 100.000Pa
(estableciéndose como valor normalizado los 101.325Pa). La presión sonora
también se puede medir en pascales, no obstante, su valor es muy inferior al de la
atmosférica. El umbral de dolor se sitúa en los 20Pa, mientras que el umbral de
audición se sitúa en los 20 micropascales.

4. Defina que es una señal analógica

Una señal analógica es una señal que varía de forma continua a lo largo del
tiempo. La mayoría de las señales que representan una magnitud física
(temperatura, luminosidad, humedad, etc.) son señales analógicas. Las señales
analógicas pueden tomar todos los valores posibles de un intervalo; y las digitales
solo pueden tomar dos valores posibles.
Las señales análogas se pueden percibir en todos los lugares, por ejemplo,
la naturaleza posee un conjunto de estas señas como es la luz, la energía, el
sonido, etc., estas son señales que varían constantemente. Un ejemplo muy
práctico es cuando el arco iris se descompone lentamente y en forma continua.
Cuando los valores del voltaje o la tensión tienden a variar en forma de corriente
alterna se produce una señal eléctrica analógica. En este caso se incrementa
durante medio ciclo el valor de la señal con signo eléctrico positivo; y durante el
siguiente medio ciclo, va disminuyendo con signo eléctrico negativo. Es desde
este momento que se produce un trazado en forma de onda senoidal, ya que este
da a lugar a partir del cambio constante de polaridad de positivo a negativo.

Señal analógica
 5. Defina onda portadora
Es una forma de onda, generalmente sinusoidal, que es modulada por una
señal que se quiere transmitir. Esta onda portadora es de una frecuencia mucho
más alta que la de la señal moduladora (la señal que contiene la información a
transmitir).
La razón por la cual se emplea este método de transmitir información es
porque es más fácil transmitir una señal de frecuencia alta y el alcance es mayor.
Las ondas portadoras son usadas cuando se transmiten señales de radio a un
radiorreceptor. Tanto las señales de amplitud modulada (AM) como las de
frecuencia modulada (FM) son transmitidas con la ayuda de frecuencias
portadoras. La frecuencia para una estación de radio dada es en realidad la
frecuencia de su onda portadora.

6. Defina Onda Moduladora

Es el mensaje, la información que queremos transportar y por tanto dicta la
forma definitiva de la señal modulada.

7. Defina Onda Modulada

Es la señal portadora ya modificada, es la combinación de las señales
portadora y moduladora, es la señal a emitir.

8. Mencione por qué es importante la modulación y menciones siete (7)

razones o aspectos por la cuál es necesario modular
La modulación es importante porque permite un mejor aprovechamiento del
canal de comunicación lo que posibilita transmitir más información en forma
simultánea, protegiéndola de posibles interferencias y ruidos. Existen varias
razones para modular, entre ellas:
- Facilita la propagación de la señal de información por cable o por el aire
- Ordena el radioespectro, distribuyendo canales a cada información distinta.
- Disminuye dimensiones de antenas.
- Optimiza el ancho de banda de cada canal
 - Evita interferencia entre canales.
- Protege a la información de las degradaciones por ruido.
- Define la calidad de la información trasmitida.

9. ¿Cómo se denominan las frecuencias relativamente altas para radiarse

de manera eficiente por una antena y propagarse por el espacio libre?
 Frecuencia alta u onda corta HF (3–30MHz)
Se usan para radiodifusión en onda corta, banda ciudadana y radioafición,
comunicaciones de aviación sobre el horizonte, RFID, radar, comunicaciones ALE,
comunicación cuasi-vertical (NVIS), telefonía móvil y marina
 Frecuencia muy alta VHF (30–300MHz)
Se usan para radios FM, televisión, comunicaciones con aviones a la vista
entre tierra-avión y avión-avión, telefonía móvil marítima y terrestre,
radioaficionados, radio meteorológica.
 Frecuencia ultra-alta UHF (300–3000MHz)
Usada en televisión, hornos microondas, comunicaciones por microondas,
radioastronomía, telefonía móvil, redes inalámbricas, Bluetooth, ZigBee, GPS,
comunicaciones uno a uno como FRS y GMRS, radioafición.
 Frecuencia super-alta SHF (3–30GHz)
Radioastronomía, comunicaciones por microondas, redes inalámbricas,
radares modernos, comunicaciones por satélite, televisión por satélite, DBS,
radioafición.
 Frecuencia extremadamente alta EHF (30–300GHz)
Usada en radioastronomía, transmisión por microondas de alta frecuencia,
teledetección, radioafición, armas de microondas, escáner de ondas milimétricas.

10. Mencione las bandas de transmisión incluyendo su frecuencia

 11. Indique si un modulador AM, es un aparato lineal con dos señales de
entrada y una salida de transmisión y por qué
Un modulador AM es un aparato no lineal porque en su circuitería utiliza
componentes no lineales como diodos y transistores para modular la señal.
12.¿Cuáles son los dos inconvenientes que presenta la modulación FM?
 Cobertura: a frecuencias más altas, las señales moduladas de FM pasan a
través de la ionosfera y no se reflejan. Por lo tanto, FM tiene una cobertura
menor en comparación con la señal AM. Además, el área de recepción para
la transmisión de FM es mucho más pequeña que la de la transmisión de
AM, ya que la recepción de FM se limita a la propagación de línea de visión.
 Hardware: los receptores de FM y los transmisores de FM son mucho más
complicados que los receptores de AM y los transmisores de AM. Además,
FM requiere un demodulador más complicado. Los equipos de transmisión
y recepción son muy complejos en FM. Por ejemplo, el demodulador de FM
es un poco más complicado y, por lo tanto, un poco más costoso que los
detectores de diodos muy simples utilizados para AM. También requerir un
circuito sintonizado agrega costos. Sin embargo, esto es solo un problema
para el mercado de receptores de radiodifusión de muy bajo costo.

13. ¿A que se denomina modulación digital?

Es el proceso por el que los símbolos digitales se transforman en señales
compatibles con el canal de comunicaciones. En las modulaciones paso banda la
información modula alguna característica de la portadora.
 14. ¿Cuáles son los tipos de modulación digital y efectúe cada diagrama
de generación de señales?
 ASK (amplitude shift keying) o modulación por desplazamiento de
amplitud:
Es la forma más simple de modulación digital y en ella los bits son
representados por diferentes amplitudes de una portadora de frecuencia fija. En
ASK binario, donde los dos estados son necesarios, la portadora es encendida o
apagada. Este proceso es también llamado OOK (ON -OFF Keying).

Para modular al 100% se requiere que se cumplan las expresiones 1 o 2, es

decir la portadora se encuentra encendida o apagada, y por tal motivo, a este tipo
de modulación se le conoce también como modulación por manipulación de
encendido o apagado, o todo o nada.
  FSK (frequency shift keying) o modulación por desplazamiento de
frecuencia:
Básicamente, cada cambio en el tren de pulsos provoca un cambio en la
frecuencia portadora.
 Como se puede observar, son 2 generadores de ASK cuya salida se
suman.
 PSK (phase shift keying) o modulación por desplazamiento de fase:
En este caso se varía la fase de la portadora de acuerdo al tren de pulsos
de entrada, que conviene que sea una señal bipolar.
 La fase de la portadora puede asumir dos valores: 0º y 180° y ello queda
representado en el diagrama de constelaciones, que resulta de utilidad para
representar las distintas variantes de PSK.

 QAM (quadrature amplitude modulation) o modulación de amplitud en

cuadratura, es una combinación de ASK y PSK:
 Consiste en modular por desplazamiento en amplitud (ASK) de forma
independiente, dos señales portadoras que tienen la misma frecuencia pero que
están desfasadas entre sí 90º. La señal modulada QAM es el resultado de sumar
ambas señales ASK. Estas pueden operar por el mismo canal sin interferencia
mutua porque sus portadoras al tener tal desfase, se dice que están en
cuadratura. Estas dos ondas generalmente son señales sinusoidales en la cual
una onda es la portadora y la otra es la señal de datos.
8QAM: los datos se agrupan de a tres, resultando el siguiente diagrama de
constelación, en el cual se visualizan dos amplitudes y cuatro fases diferentes. La
tasa de señalización es 1/3 de la de bits.

16QAM: en el 16 QAM hay 3 amplitudes distintas y 12 fases diferentes.

Se debe considerar que también pueden encontrarse otro tipo de orden en

la constelación, por ejemplo, como la siguiente, depende de la consideración de
senos o cosenos, siempre los puntos se dan en círculos.
 Se produce un cambio de fase o amplitud o ambas cada cuatro bits. En
consecuencia, la velocidad de señalización o tasa de baudios y el ancho de banda
resultan 1/4 de la tasa de bits.
15. Modulación de pulsos, tipos y efectúe los diagramas de generación de
señales
 Modulación por amplitud de pulsos (PAM):
En el caso de PAM, la anchura y la separación de los pulsos permanece
constante, siendo la amplitud de los mismos lo que varía de acuerdo con la
amplitud de la moduladora, tal y como se ve en la figura anterior. Como puede
observarse en la figura la señal analógica sería la envolvente del conjunto de
pulsos obtenidos tras la modulación.
 Modulación PAM

 Modulación por posición de pulso (PPM):

En el caso de la modulación por posición de pulso, la anchura y la amplitud
de los pulsos permanece constante, siendo la posición de los mismos lo que varía
de acuerdo con la amplitud de la moduladora, tal como se muestra en la figura
anterior. La distancia entre dos pulsos representa la amplitud muestreada de la
onda seno

Modulación PPM

 Modulación por duración de pulso (PDM):

 En el caso de la modulación por duración de pulso, la amplitud y la
separación de los pulsos permanece constante, siendo la anchura de los mismos
lo que varía de acuerdo con la amplitud de la moduladora. A mayor amplitud de la
señal inicial mayor anchura en el pulso de la señal modulada, tal como se muestra
en la siguiente figura:

Modulación PDM

 Modulación por Pulsos Codificados (PCM):

Un sistema de modulación que ha alcanzado un gran auge es PCM,
también llamado MIC atendiendo a las siglas castellanas. Tanto el PDM como el
PPM utilizan pulsos de amplitud constante, pero son todavía la representación
analógica de una señal analógica. En el sistema PCM cada pulso es codificado en
su equivalente binario antes de su transmisión convirtiendo así una señal
analógica en digital siguiendo los pasos:
- Muestreo con PAM, PPM o PDM.
- Cuantificación.
- Codificación.

Muestreo: para convertir una señal analógica en señal PCM el primer paso
es muestrearla, obteniendo de esta forma una señal discreta en un dominio, pero
continua en su rango, es decir, está definida únicamente en unos instantes de
tiempo, pero la amplitud que puede alcanzar en dichos instantes es cualquiera.
Cuantificación: El hecho de que la amplitud de la señal en los instantes de
muestreo pueda ser cualquiera supone que para codificarla necesitaríamos un
número infinito de bits. En otras palabras: tenemos un número infinito de niveles.
Por tanto, es necesario cuantificar la señal, es decir, asignar a una serie de
valores de x(t) un único valor, de forma que después del proceso de cuantificación,
el número de valores que puede tener la señal x(t) sea finito. El proceso se ilustra
en la siguiente figura:

A todos los valores comprendidos entre nδ y (n+1)δ se les asigna el valor:

Otra forma de cuantificar la señal sería la siguiente. Para muestras

comprendidas en un intervalo de cuantificación se tomará el valor más cercano al
intervalo de cuantificación. Consiste en asignar a varias muestras el valor del
entero más cercano. Al hacer aproximaciones se produce un error, denominado
error de cuantificación y su valor máximo es la mitad del intervalo de
cuantificación. El error
de cuantificación se puede reducir estableciendo más intervalos de cuantificación
teniendo en cuenta que si el número de niveles es muy elevado, tendremos que
enviar gran cantidad de bits por cada muestra que queramos enviar. Si la señal
moduladora es débil los errores de cuantificación cometidos son relativamente
más importantes que cuando la señal es más fuerte, como se desprende de la
siguiente figura:
 Para ello se puede hacer una cuantificación no uniforme: comprimir más los
niveles cuando la amplitud de la señal es pequeña con lo cual disminuirían los
errores de cuantificación en este rango de amplitudes, esto es, generar más
niveles de cuantificación para las zonas de amplitud pequeña y menos para las
amplitudes altas.
Codificación: la fase de codificación consiste en asignar un número de bits
a cada una de las muestras que se van a enviar. Este número de bits depende del
número de niveles de cuantificación que se hayan usado en la fase previa. La
relación existente entre número de niveles usados (N) y número de bits asignados
(n) es logarítmica:

 Modulación Delta:
Con esta técnica, la entrada analógica se aproxima mediante una función
de tipo escalera. La función escalera se mueve hacia arriba o hacia abajo un nivel
δ en cada intervalo de muestra, intentando asemejarse a la entrada analógica. Se
tiene entonces un comportamiento binario, en el que la subida se representa por
un 1 y la bajada por un 0, como se ilustra en el siguiente gráfico:
 La precisión será mayor en cuanto mayor sea la frecuencia de muestreo,
aunque esto incidirá en aumentar la velocidad de transmisión. Puede tener errores
con pendientes muy grandes en la señal a codificar.
 BIBLIOGRAFÍAS

- Radiofrecuencia. Disponible en la red:

[Link] (consultado el 03 de julio de 2021).
- Longitud de onda y frecuencia. Disponible en la red:
[Link]
da_y_frecuencia.html (consultado el 03 de julio de 2021).
- Boletín sobre Radiación No Ionizantes. Disponible en la red:
[Link]
acion_no_ionizantes0.pdf (consultado el 03 de julio de 2021).
- Propagación de ondas de radio. Disponible en la red:
[Link]
(consultado el 03 de julio de 2021).
- ¿Qué es la presión sonora? Disponible en la red:
[Link] (consultado el
03 de julio de 2021).
- Tipos de señales. Disponible en la red:
[Link]
eales_analgicadigital.html (consultado el 03 de julio de 2021).
- Nomenclatura de las bandas de frecuencias y de las longitudes de onda
empleadas en telecomunicaciones. Disponible en la red:
[Link]
[Link] (consultado el 04 de julio de 2021).
- Conozca mejor la RF: las ventajas y desventajas de AM, FM y ondas de
radio. Disponible en la red: [Link]
(consultado el 04 de julio de 2021).
- Diferencias entre frecuencia y amplitud modulada. Disponible en la red:
[Link]
amplitud-modulada/ (consultado el 04 de julio de 2021).
- Unidad 6: Modulación digital. Disponible en la red:
[Link]
 Modulaci%C3%B3n%[Link]?forcedownload=1 (consultado el 04 de
julio de 2021).
- Modulación QAM. Disponible en la red: [Link]
%C3%B3n_QAM (consultado el 04 de julio de 2021).
- Modulación QAM. Disponible en la red:
[Link] (consultado
el 04 de julio de 2021).
