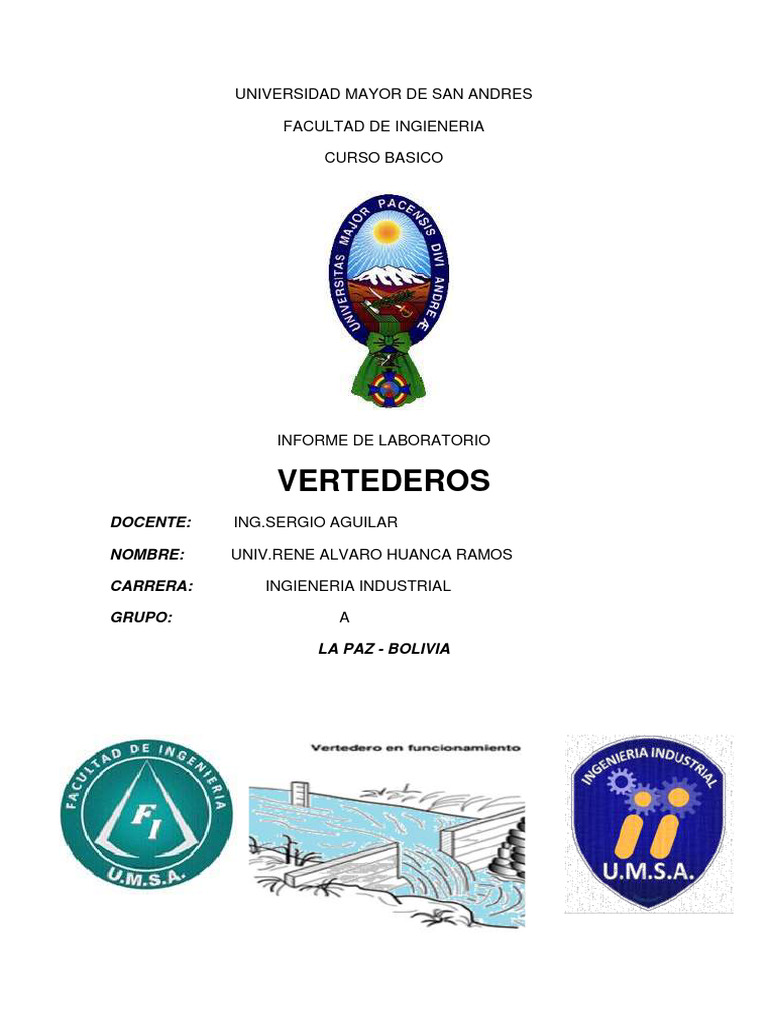

UNIVERSIDAD MAYOR DE SAN ANDRES

FACULTAD DE INGIENERIA

CURSO BASICO

INFORME DE LABORATORIO

VERTEDEROS
DOCENTE: ING.SERGIO AGUILAR

NOMBRE: UNIV.RENE ALVARO HUANCA RAMOS

CARRERA: INGIENERIA INDUSTRIAL

GRUPO: A

LA PAZ - BOLIVIA
INDICE

1. INTRODUCCION

2. FUNDAMENTO TEORICO

3. OBJETIVOS

4. TRATAMIENTO DE DATOS

5. VALIDACION DE HIPOTESIS

6. CUESTIONARIO

7. BIBLIOGRAFIA
INTRODUCCIÓN
Los vertederos son estructuras que tienen aplicación muy extendida en todo
tipo de sistemas hidráulicos y expresan una condición especial de movimiento
no uniforme en un tramo con notoria diferencia de nivel. Normalmente
desempeñan funciones de seguridad y control.
Un vertedero puede tener las siguientes misiones:

• Lograr que el nivel de agua en una obra de toma alcance el nivel requerido
para el funcionamiento
de la obra de
conducción.

• Mantener un nivel casi

constante aguas arriba
de una obra de toma,
permitiendo que el flujo
sobre el coronamiento
del vertedero se
desarrolle con una
lámina líquida de
espesor limitado.

• En una obra de toma, el vertedero se constituye en el órgano de seguridad de

mayor importancia, evacuando las aguas en exceso generadas durante los
eventos de máximas crecidas.
• Permitir el control del flujo o caudal en estructuras de caída, disipadores de
energía, transiciones, estructuras de entrada y salida en alcantarillas de
carreteras, sistemas de alcantarillado, etc.
El flujo o caudal “ Q ” está definido por:
dt dV Q = v  A = , su unidad en el SI es:   s m 3 .
La forma directa de obtener el flujo o caudal real Qr , es a través de medir, el
tiempo que toma llenar dicho flujo un recipiente de volumen conocido. En el
presente experimento, se determinará su relación con el caudal ideal Q, a
través del coeficiente de descarga “CD “, tal que:

FUNDAMENTO TEÓRICO
Clasificación de los vertederos. Los vertederos se clasifican de acuerdo a
diversos aspectos: Según el espesor de la pared:
- vertederos de pared delgada, e/h menor 0.67 (figura 1)

- vertederos de pared gruesa o de cresta ancha (e/h mayor o igual 0.67)

Los vertederos de pared delgada sirven para medir caudales con gran
precisión, y los de pared gruesa, como integrantes de una presa u otra
estructura hidráulica, se
utilizan para controlar
niveles, aunque también se
pueden instrumentar como
medidores de caudales.

La exactitud de la medida
del caudal exige que el
vertedero esté bien
ventilado. La ventilación
tiene por objeto introducir
aire por debajo de la lámina
vertiente, para que, por ambas caras de la lámina, actúe la misma presión
(atmosférica). La lámina en un vertedero no ventilado crea succión, y es causal
de errores en la determinación de caudales.
El cálculo del caudal que escurre por un vertedero, puede deducirse para
condiciones ideales, a partir de conocer la forma geométrica de la escotadura.
En la figura 3 se muestran algunas formas clásicas.
El vertedero triangular es preferido cuando las descargas son pequeñas,
porque la sección transversal de la lámina vertiente muestra de manera notoria
la variación en altura.
La relación entre la descarga y la altura sobre la cresta del vertedero, puede
obtenerse matemáticamente haciendo las siguientes suposiciones del
comportamiento del flujo

CONDICIONES IDEALES
1. Aguas arriba del vertedero el flujo es uniforme y la presión varía con la
profundidad de acuerdo con la hidrostática (p=gh).

2. La superficie libre permanece horizontal sin remanso ni depresión (figura 2)

hasta el plano del vertedero y todas las partículas que pasan sobre el vertedero
se mueven horizontalmente (en realidad la superficie libre cae cuando se
aproxima al vertedero).
3. Régimen laminar, las láminas o líneas de flujo siguen trayectorias ordenadas
o laminares

4. La presión a través de la lámina de líquido que pasa sobre la cresta del

vertedero es la atmosférica.

5. Los efectos de la viscosidad y de la tensión superficial son despreciables.

6. Régimen permanente o estacionario, es decir invariabilidad en el tiempo de

los parámetros en estudio.

7. El rozamiento entre las paredes del vertedero y las líneas de flujo son
despreciables.

8. No hay contracción de la vena líquida en la escotadura.

OBJETIVOS
• Validar al vertedero triangular de pared delgada como medio para controlar
caudal de escurrimiento.

• Encontrar el coeficiente de descarga de un vertedero triangular de pared

delgada.
