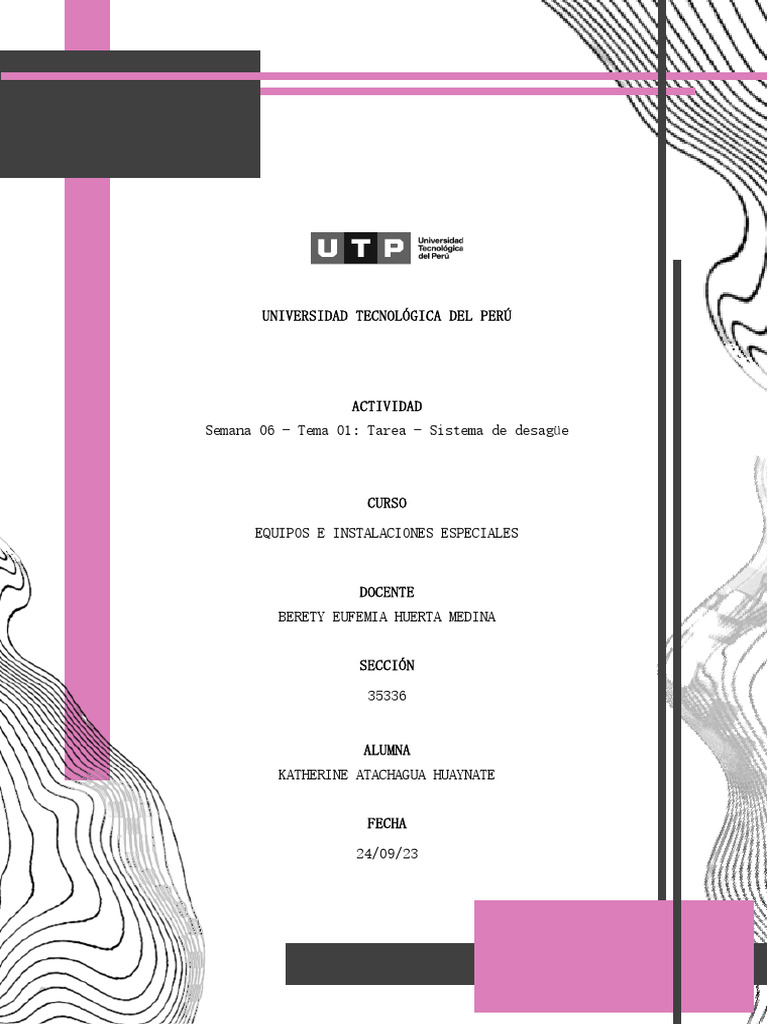

UNIVERSIDAD TECNOLÓGICA DEL PERÚ

ACTIVIDAD
Semana 06 - Tema 01: Tarea - Sistema de desagüe

CURSO

EQUIPOS E INSTALACIONES ESPECIALES

DOCENTE
BERETY EUFEMIA HUERTA MEDINA

SECCIÓN

35336

ALUMNA
KATHERINE ATACHAGUA HUAYNATE

FECHA

24/09/23
Terraza

Aparato Cantidad Unidades Total

Lavadero 2 2 4

Aparato Cantidad Unidades Total

Lavadero 3 2 6

4º-5º Piso
Aparato Cantidad Unidades Total
Inodoro 2 4 8
Lavatorio 2 2 4
Ducha priv. 1 2 2
Ducha púb. 1 3 3
17

Aparato Cantidad Unidades Total

Inodoro 1 4 4
Lavatorio 1 2 2
Lavadero c. 1 2 2
Lavadero ro. 1 2 2
10

2º-3º Piso
Aparato Cantidad Unidades Total
Inodoro 2 4 8
Lavatorio 2 2 4
Ducha pr. 2 2 4
16

Aparato Cantidad Unidades Total

Inodoro 3 4 12
Lavadero 3 2 6
Ducha pr. 2 2 4
Ducha pú. 1 3 3
25

1º Piso
Aparato Cantidad Unidades Total
Inodoro 4 4 16
Lavatorio 4 2 8
Ducha pr. 4 2 8
32

Número máximo de unidades que puede ser

conectado a los conductos horizontales de
desagüe y a las montantes.
Piso Total
Terraza 4
4º-5º 17
2º-3º 16
37

El diámetro del tubo según el total de la

montante es de 2 1/2′′.
 Piso Total
Terraza 6
4º-5º 10
2º-3º 25
41

El diámetro del tubo según el total de la

montante puede ser de 2 1/2′′, pero para
mayor seguridad también podría ser de 3’’.
Para el primer piso, el diámetro del tubo según
el total de la montante puede ser de 2 1/2′′.
Número máximo de unidades de descarga que
puede ser conectado a los colectores del
edificio.
37 ud + 41 ud + 32 ud = 110 ud
Pendiente Pulgadas
1% 4’’
2% 4’’
4% 4’’
