MURO SOBRE FUNDACION

BLOQUE DE HORMIGÓN 19X19X39

TERMINACIÓN SUPERFICIAL
REVOQUE PREMEZCLADO PROYECTABLE 2 EN 1
e= 0.02
ZÓCALO TERMINACIÓN SUPERFICIAL
e= 0.007 REVOQUE PREMEZCLADO PROYECTABLE 2 EN 1
e= 0.02
TERMINACIÓN SUPERFICIAL ZÓCALO
SOLADO CERÁMICO 30x30 e= 0.04
e= 0.007
TERMINACIÓN SUPERFICIAL
ADHESIVO CEMENTICIO DE CAPA DELGADA SOLADO DE CEMENTO 50X50
CLAUCOL e= 0.04
e= 0.007
MORTERO DE ASIENTO
CARPETA NIVELADORA
MAR (1;21;3)
MAR (1;21;3) e= 0.03
e= 0.02
MEMBRANA RIGIDA
CONTRAPISO INTERIOR MCI (1;3) 10%
HHRP (1;41;4;8) e= 0.01 VERTICAL / 0.02 HORIZONTAL
e= 0.10

JUNTA DE DILATACION CONTRAPISO EXTERIOR

POLIESTIRENO DE BAJA DENSIDAD HC (1;3;8) CON MALLA ELECTRO SOLDADA
e= 0.02 e= 0.10

VIGA DE ENCADENADO JUNTA DE DILATACION

BLOQUE U CON HORMIGÓN SIMPLE HC (1;3;3) Y ARMADURA S/CALCULO
CAJON HIDROFUGO
MCI (1;3) 10%
e= 0.01 VERTICAL / 0.02 HORIZONTAL
FIELTRO ASFALTICO
POLIESTIRENO DE BAJA DENSIDAD
e= 0.02
MATERIALES ASIGNADOS
Bloque de hormigon / Vidrio / Losas de viguetas
pretensadas y bloques de relleno / Poliuretano expandido,
Lana de vidrio, Poliestireno expandido/ Revoques
premezclados proyectables / adhesivo cementicio, aditivo
hidrofugo.

R 01 Fecha
Dibujó - 24/05/2022

Francisco Vitale R 02 Fecha

- 31/05/2022

Revisión INTEGRANTES DEL GRUPO

R 02 Adrian Schnapp
Pilar Fernandez Fevola
Ignacio Zoppi
Malena Pelaez
Francisco Vitale

DOCENTE FRANCISCO OKAS

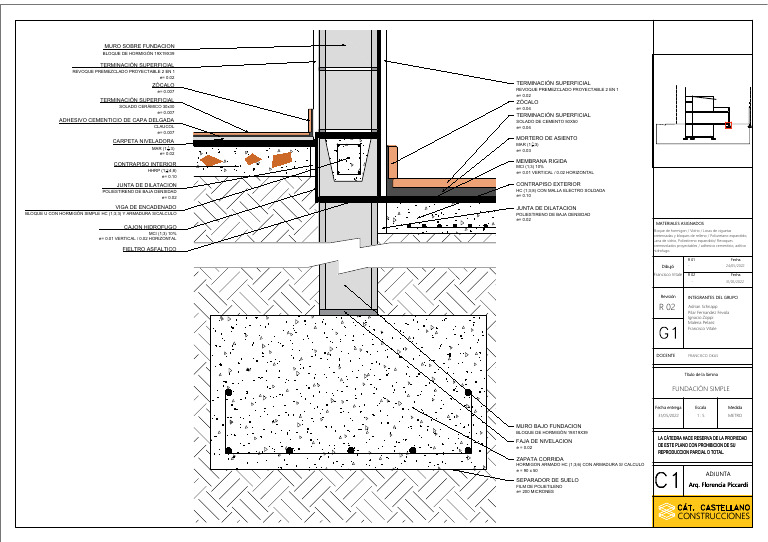

Título de la lámina

FUNDACIÓN SIMPLE

Fecha entrega Escala Medida

31/05/2022 1:5 METRO

MURO BAJO FUNDACION

BLOQUE DE HORMIGÓN 19X19X39
LA CÁTEDRA HACE RESERVA DE LA PROPIEDAD
FAJA DE NIVELACION
e = 0.02
DE ESTE PLANO CON PROHIBICION DE SU
REPRODUCCION PARCIAL O TOTAL.
ZAPATA CORRIDA
HORMIGON ARMADO HC (1;3;6) CON ARMADURA S/ CALCULO
e = 90 x 50
ADJUNTA
SEPARADOR DE SUELO
FILM DE POLIETILENO Arq. Florencia Piccardi
e= 200 MICRONES

CONSTRUCCIONES
