Tutorial

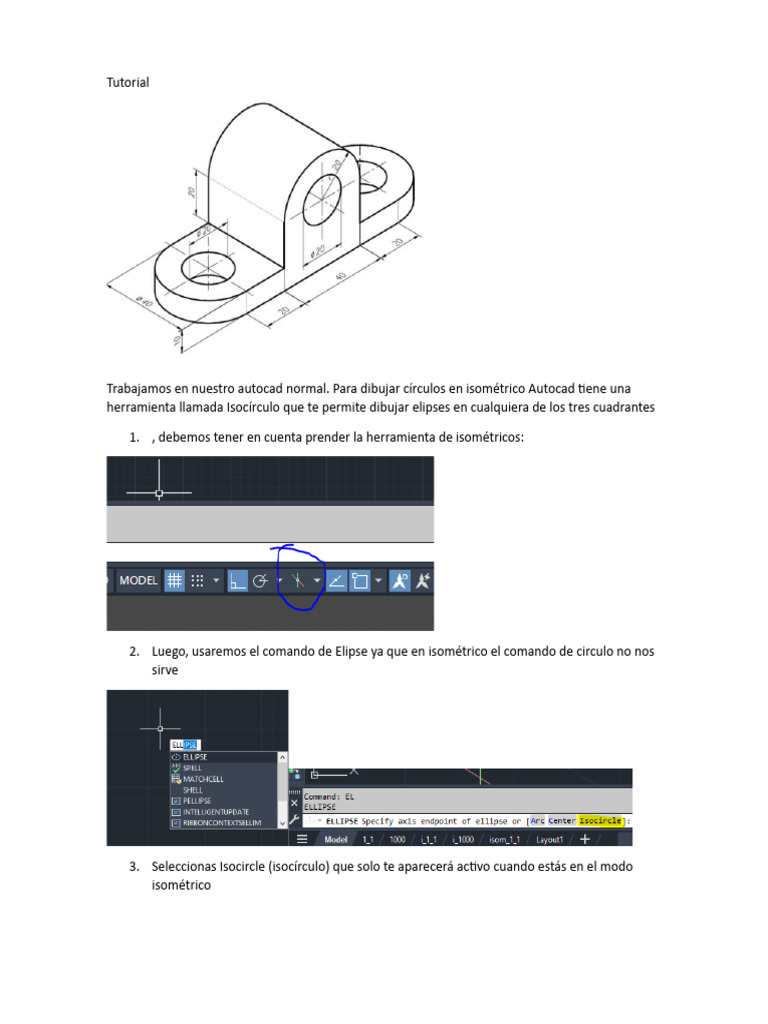

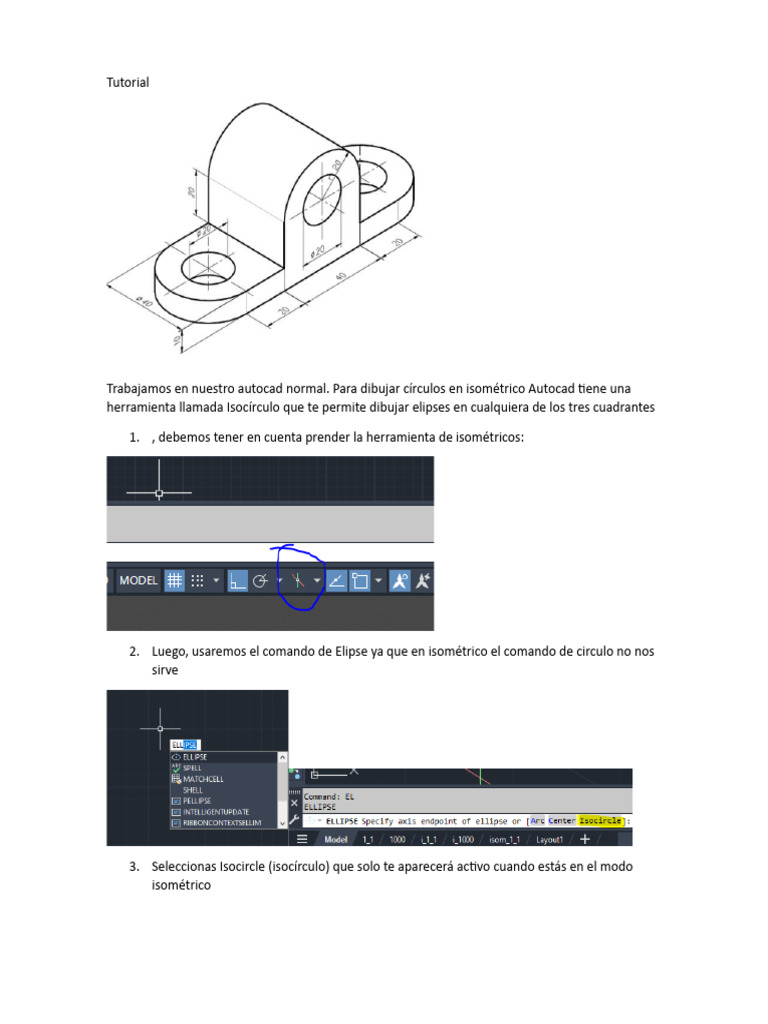

Trabajamos en nuestro autocad normal. Para dibujar círculos en isométrico Autocad tiene una
herramienta llamada Isocírculo que te permite dibujar elipses en cualquiera de los tres cuadrantes

1. , debemos tener en cuenta prender la herramienta de isométricos:

2. Luego, usaremos el comando de Elipse ya que en isométrico el comando de circulo no nos

sirve

3. Seleccionas Isocircle (isocírculo) que solo te aparecerá activo cuando estás en el modo
isométrico
4. Con F5 podrás ir cambiando de vistas hasta que se te organice la que nos pide el dibujo.
Miras las dimensiones y verás que son de diámetros 20 y 40 y que abajo se encuentran
otros a una profundidad de 10
5. Ahora procederemos con el cajón, para esto sacamos una línea desde el centroide del
circulo bien extensa que luego podamos usar como referencia para hacer la línea de 20
6. Luego empezamos con la caja de la mitad y una línea auxiliar que nos permita ubicar
nuestro nuevo isocírculo

7. Dibujas la parte de atrás del cilindro y la parte de abajo del cajón

8. Y ahora vamos a copiar los primeros 8 círculos que hicimos con punto de referencia en la x
roja y pegándolo en la línea del otro lado del cajón :

9. Como paso final deberas hacer trim de los objetos y líneas internas sobrantes
