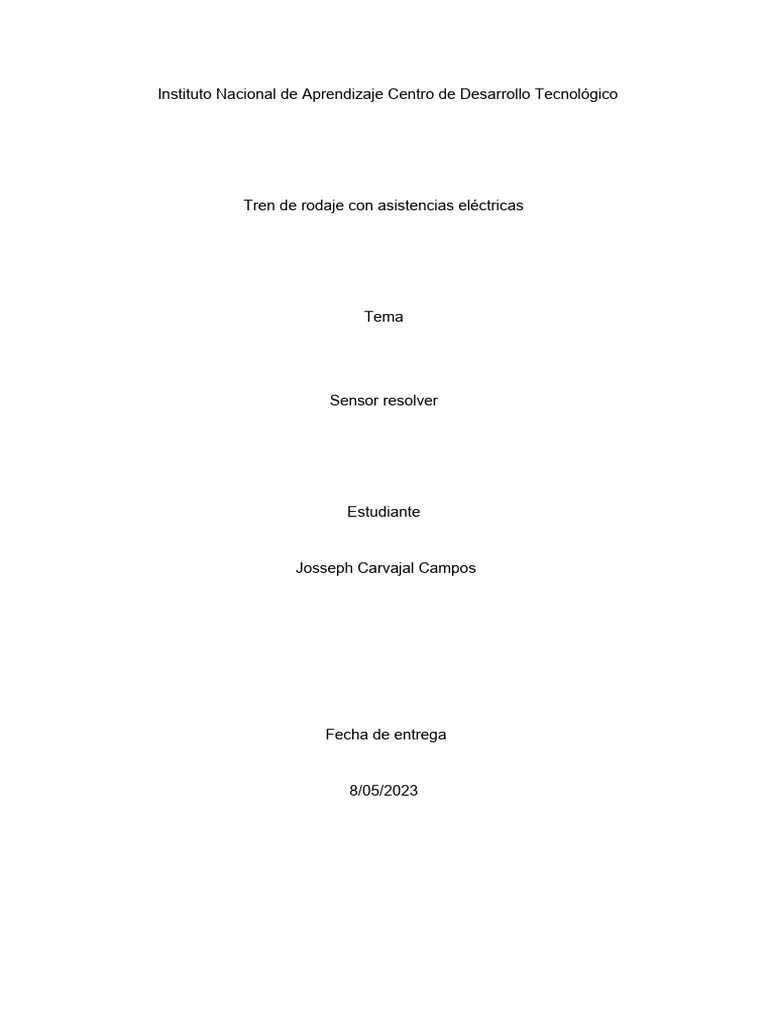

Instituto Nacional de Aprendizaje Centro de Desarrollo Tecnológico

Tren de rodaje con asistencias eléctricas

Tema

Sensor resolver

Estudiante

Josseph Carvajal Campos

Fecha de entrega

8/05/2023
Introducción
Con este trabajo vamos a hablar sobre el sensor resolver su funcionamiento y
su constitución

Funcionamiento del sensor resolver

Un resolver es un dispositivo electromecánico que convierte el movimiento
mecánico en una señal eléctrica analógica. Es esencialmente un resolver
cuya salida de voltaje de CA sigue la posición angular del eje. Un resolver
consta de una parte estacionaria llamada estator y una parte giratoria llamada
rotor, que está montada en el eje del motor
El devanado o embobinado primario del estator está conectado a una señal
sinusoidal de alta frecuencia. Esta señal sinusoidal se transfiere al devanado
o embobinado del rotor porque el devanado primario del estator y el devanado
del rotor actúan juntos como un transformador. También podemos llamar al
devanado del rotor como Bobinado de referencia. El campo magnético alterno
pulsante del devanado del rotor induce ahora un voltaje alterno en los
devanados de medición de seno y coseno. Sin embargo, su magnitud
depende de la posición angular del rotor. Si el devanado del rotor y el
devanado de medición paralelos entre sí, el campo magnético del rotor
magnético pasa completamente a través de la bobina de medición, por lo que
El voltaje inducido es máximo. Sin embargo, si el devanado del rotor y el
devanado de medición están en ángulo recto entre sí, no se generará voltaje.

Constitución

1.Estator
2.Bobina seno
3.Bobinado primario
4.Bobinado coseno rotor
Tipo de señal
