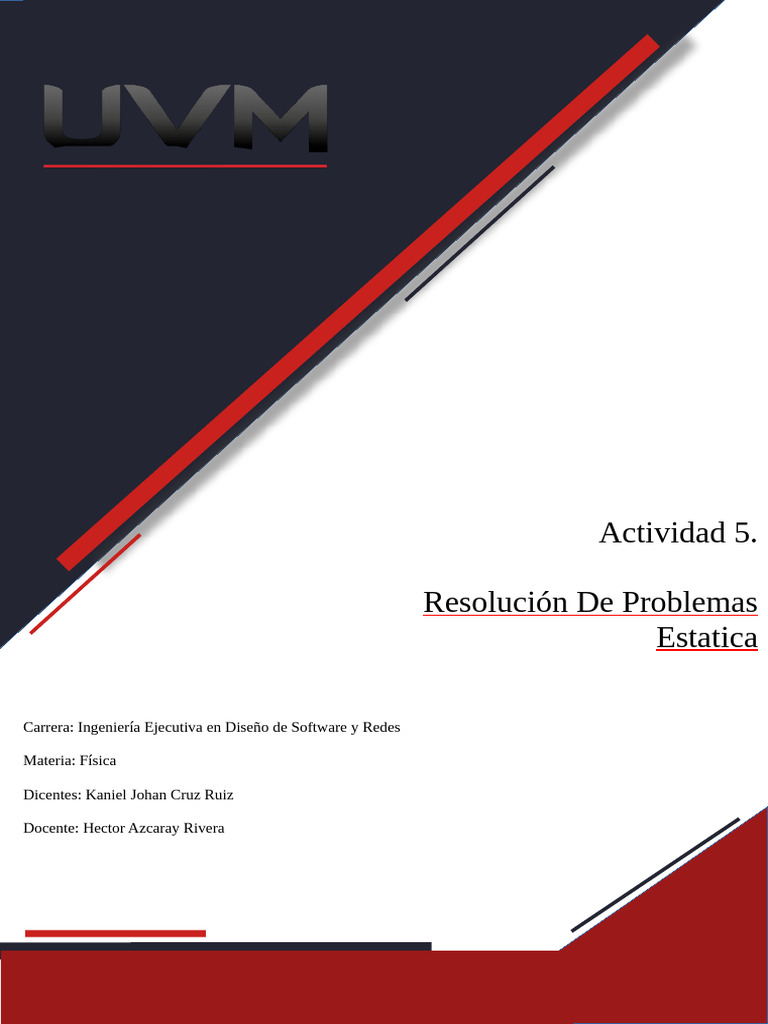

Actividad 5.

Resolución De Problemas
Estatica

Carrera: Ingeniería Ejecutiva en Diseño de Software y Redes

Materia: Física

Dicentes: Kaniel Johan Cruz Ruiz

Docente: Hector Azcaray Rivera

 RESOLUCIÓN DE PROBLEMAS- ESTÁTICA

Ejercicio 1. Condiciones de equilibrio

El cable unido a la pared ayuda a sostener el letrero, como se ilustra en la figura 1. La
masa del letrero es de 7.3 kg , la de la barra 2.3 kg . La longitud de la barra es de 1.2 m, y
tiene un apoyo de pivote en la pared.
a) ¿Cuál es la magnitud de la fuerza de tensión en el cable?
∑ Fy=0 T −PL=0
m
T =7.3 Kg∗9.8 2
T =71.54 N
s
b) ¿Cuáles son las fuerzas en el apoyo A ?
∑ Fx=0 FAx−T∗cos ( 40 )=0
FAx=71.54 N∗.77 FAx=54.80 N
FAy=0 FAy+T∗sen ( 40 )−PB−T =0
m
FAy=2.3 Kg∗9.8 2
+71.54 N −( 71.54∗.64 )
s
FAy=22.54 N +71.54 N−45.79 N FAy=48.29 N

FA

T FA
y
θ

Figura 1
Ejercicio 2. Condiciones de equilibrio
Un actuador hidráulico BC ejerce una fuerza de B a C . Los puntos A , B y C son apoyos
de pivote como se muestra en la figura 2. La masa suspendida es de 250 kg .
a) Determina la magnitud de la fuerza que ejerce el actudor hidráulico.
m
P=m∗g P=250 Kg∗10 2
P=2500 N
s
F BC =2500 N∗cos ( 32 ) F BC =2100 N
b) Obtén las fuerzas de reacción en el apoyo A .
FA=2500 N∗sen ( 32 ) FA=1300 N
Figura 2

By
Ax

Ay
Ax

Ax

Bx
Ejercicio 3. Sistema de fuerzas concurrentes
En un pilote se tienen tres cable que ejercen fuerzas de magnitudes F 1=2500 N ,
F 2=1700 N y F 3=3250 N , con se ilustra en la figura 3.
a) Determina la magnitud de la fuerza resultante de las fuerzas de los cables.
F rX=286.16 N F rY =3654.91 N

F=√ 286.16 +3654.91 F=3666.09 N

2 2

b) Obtén la dirección de la fuerza resultante de las fuerzas de los cables.

∅=arctan ⁡¿
c) ¿Cuál es la fuerza ejercida por el pilote para que esté el sistema en equilibrio?
F=(−286.16 i−3654.91 j ) N

Figura 3
