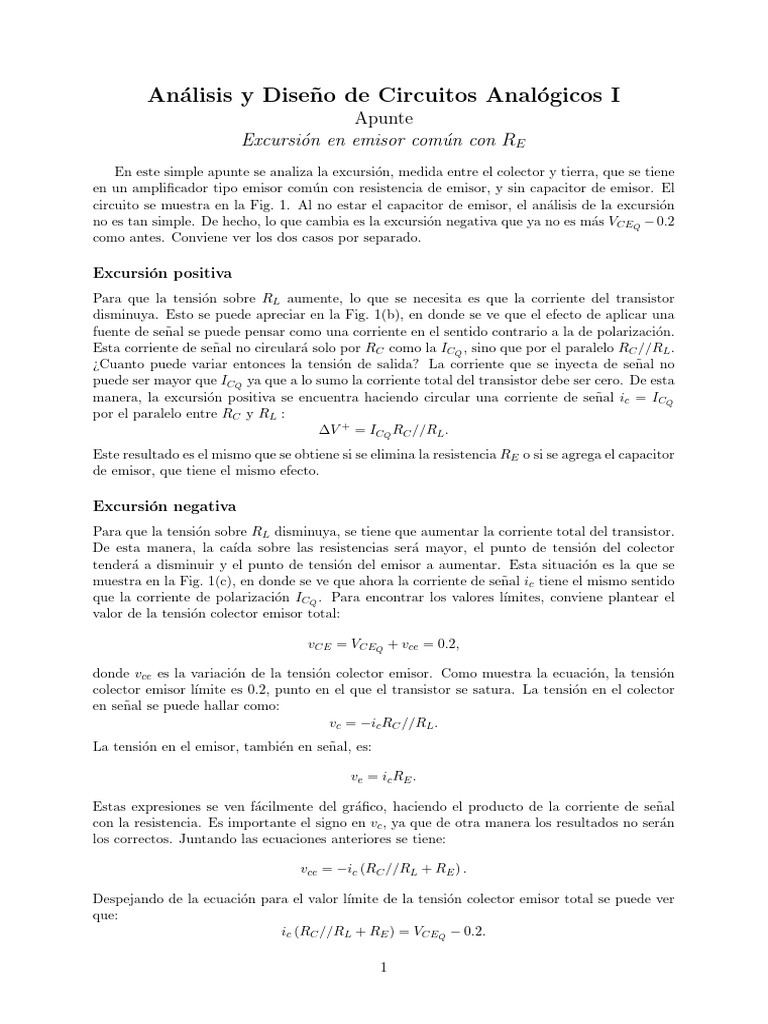

Análisis y Diseño de Circuitos Analógicos I

Apunte
Excursión en emisor común con RE
En este simple apunte se analiza la excursión, medida entre el colector y tierra, que se tiene
en un amplificador tipo emisor común con resistencia de emisor, y sin capacitor de emisor. El
circuito se muestra en la Fig. 1. Al no estar el capacitor de emisor, el análisis de la excursión
no es tan simple. De hecho, lo que cambia es la excursión negativa que ya no es más VCEQ − 0.2
como antes. Conviene ver los dos casos por separado.

Excursión positiva
Para que la tensión sobre RL aumente, lo que se necesita es que la corriente del transistor
disminuya. Esto se puede apreciar en la Fig. 1(b), en donde se ve que el efecto de aplicar una
fuente de señal se puede pensar como una corriente en el sentido contrario a la de polarización.
Esta corriente de señal no circulará solo por RC como la ICQ , sino que por el paralelo RC //RL .
¿Cuanto puede variar entonces la tensión de salida? La corriente que se inyecta de señal no
puede ser mayor que ICQ ya que a lo sumo la corriente total del transistor debe ser cero. De esta
manera, la excursión positiva se encuentra haciendo circular una corriente de señal ic = ICQ
por el paralelo entre RC y RL :
∆V + = ICQ RC //RL .
Este resultado es el mismo que se obtiene si se elimina la resistencia RE o si se agrega el capacitor
de emisor, que tiene el mismo efecto.

Excursión negativa
Para que la tensión sobre RL disminuya, se tiene que aumentar la corriente total del transistor.
De esta manera, la caı́da sobre las resistencias será mayor, el punto de tensión del colector
tenderá a disminuir y el punto de tensión del emisor a aumentar. Esta situación es la que se
muestra en la Fig. 1(c), en donde se ve que ahora la corriente de señal ic tiene el mismo sentido
que la corriente de polarización ICQ . Para encontrar los valores lı́mites, conviene plantear el
valor de la tensión colector emisor total:

vCE = VCEQ + vce = 0.2,

donde vce es la variación de la tensión colector emisor. Como muestra la ecuación, la tensión
colector emisor lı́mite es 0.2, punto en el que el transistor se satura. La tensión en el colector
en señal se puede hallar como:
vc = −ic RC //RL .
La tensión en el emisor, también en señal, es:

ve = ic RE .

Estas expresiones se ven fácilmente del gráfico, haciendo el producto de la corriente de señal
con la resistencia. Es importante el signo en vc , ya que de otra manera los resultados no serán
los correctos. Juntando las ecuaciones anteriores se tiene:

vce = −ic (RC //RL + RE ) .

Despejando de la ecuación para el valor lı́mite de la tensión colector emisor total se puede ver
que:
ic (RC //RL + RE ) = VCEQ − 0.2.

1
 VCC VCC VCC

RC RC RC

ic ic
RL RL RL

ICQ ICQ ICQ

RE RE RE

(a) (b) (c)

Figure 1: Amplificador Emisor Común con RE .

Este resultado es obvio si se piensa que la máxima corriente de señal que se puede inyectar está
dada por la tensión que puede excursionar el transistor antes de saturarse y la impedancia de
señal. Despejando y multiplicando ambos lados por RC //RL se llega a:

VCEQ − 0.2
∆V − = RC //RL .
RC //RL + RE

Esta ecuación indica que la excursión negativa que se va a tener en la etapa se corresponde con
un divisor resistivo entre RC //RL y RE , y que la tensión de la fuente que conforma el divisor
resistivo no es más que VCEQ − 0.2.

Conclusión
De las cuentas anteriores se puede decir que la excursión positiva está dada por la corriente
de polarización y el paralelo RC //RL . Es decir, si se quiere aumentar la tensión de excursión
positiva, se tiene que aumentar la corriente o el paralelo entre las resistencias. Por otra parte, la
excursión negativa depende de un divisor resistivo entre RC //RL y RE , con una fuente de tensión
VCEQ − 0.2. Es decir que si se quiere aumentar la excursión negativa se tiene que aumentar la
tensión colector emisor de polarización, o se tiene que aumentar la tensión que cae en RC //RL
a causa del divisor con RE . Esto se puede lograr aumentando RC //RL o disminuyendo el valor
de RE .
