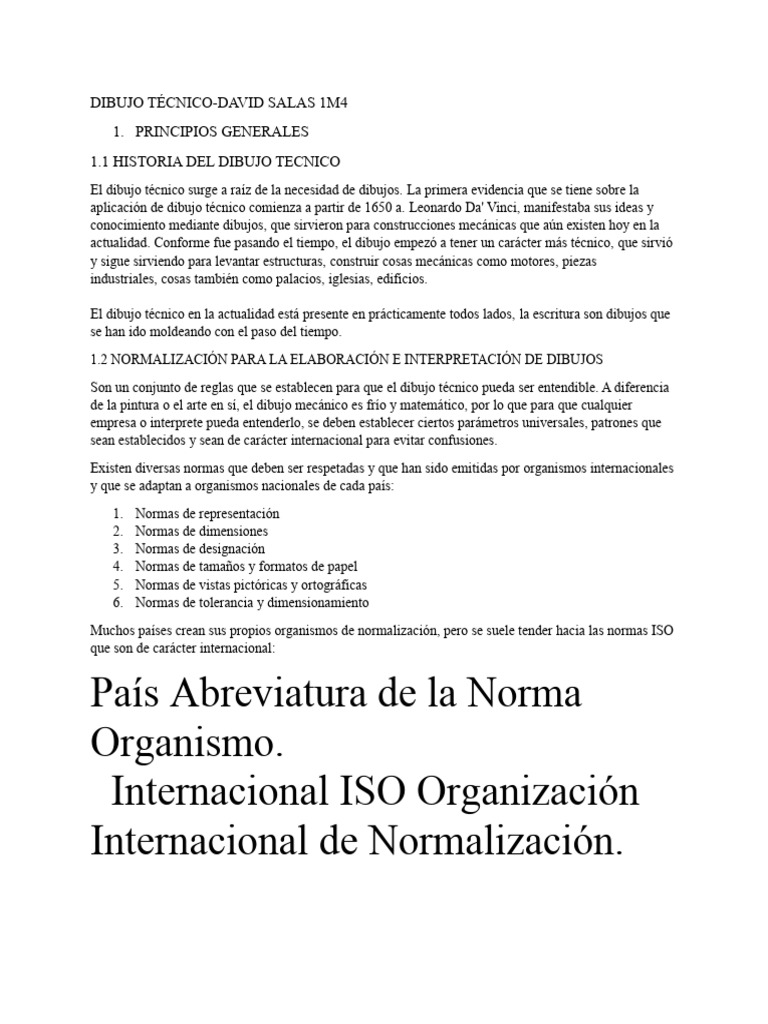

DIBUJO TÉCNICO-DAVID SALAS 1M4

1. PRINCIPIOS GENERALES
1.1 HISTORIA DEL DIBUJO TECNICO
El dibujo técnico surge a raíz de la necesidad de dibujos. La primera evidencia que se tiene sobre la
aplicación de dibujo técnico comienza a partir de 1650 a. Leonardo Da' Vinci, manifestaba sus ideas y
conocimiento mediante dibujos, que sirvieron para construcciones mecánicas que aún existen hoy en la
actualidad. Conforme fue pasando el tiempo, el dibujo empezó a tener un carácter más técnico, que sirvió
y sigue sirviendo para levantar estructuras, construir cosas mecánicas como motores, piezas
industriales, cosas también como palacios, iglesias, edificios.

El dibujo técnico en la actualidad está presente en prácticamente todos lados, la escritura son dibujos que
se han ido moldeando con el paso del tiempo.
1.2 NORMALIZACIÓN PARA LA ELABORACIÓN E INTERPRETACIÓN DE DIBUJOS
Son un conjunto de reglas que se establecen para que el dibujo técnico pueda ser entendible. A diferencia
de la pintura o el arte en sí, el dibujo mecánico es frío y matemático, por lo que para que cualquier
empresa o interprete pueda entenderlo, se deben establecer ciertos parámetros universales, patrones que
sean establecidos y sean de carácter internacional para evitar confusiones.
Existen diversas normas que deben ser respetadas y que han sido emitidas por organismos internacionales
y que se adaptan a organismos nacionales de cada país:
1. Normas de representación
2. Normas de dimensiones
3. Normas de designación
4. Normas de tamaños y formatos de papel
5. Normas de vistas pictóricas y ortográficas
6. Normas de tolerancia y dimensionamiento
Muchos países crean sus propios organismos de normalización, pero se suele tender hacia las normas ISO
que son de carácter internacional:

País Abreviatura de la Norma

Organismo.
Internacional ISO Organización
Internacional de Normalización.
 España UNE Instituto de
Racionalización y Normalización.
Alemania DIN Comité de
Normas Alemán.
Francia NF Asociación Francesa
de Normas.
Italia UNI Ente Nacional Italiano
de Normalización
1. País Abreviatura de la Norma Organismo.
2. Internacional ISO Organización Internacional de Normalización.
3. España UNE Instituto de Racionalización y Normalización.
4. Alemania DIN Comité de Normas Alemán.
5. Francia NF Asociación Francesa de Normas.
6. Italia UNI Ente Nacional Italiano de Normalización.
1.3 DOMINIO DE EQUIPOS DISPONIBLES, TRADICIONALES Y COMPUTARIZADOS
Consta de una representación basada en equipos y elementos que se tienen hoy en día para realizar dibujo
técnico.
Para realizar dibujo técnico se requieren de ciertos instrumentos (reglas, escuadras, lápices, borradores,
papel, compas, etc.) los cuales ayudan a que el trazo sea perfectamente recto y en el ángulo que se
necesita. Hoy en día existen las computadoras, y su uso en el dibujo mecánico no es la excepción, ya que
existen programas o softwares que se usan para mejorar la calidad y precisión que poseen los dibujos
como por ejemplo:
1. AutoCAD
2. LibreCad 2D
3. FreeCAD
4. Fusion 360
5. Solidworks
1.4 DIBUJO A MANO ALZADA
El dibujo técnico a mano alzada es una técnica de dibujo que se utiliza para representar objetos, piezas
mecánicas, planos, diseños y otros elementos de manera precisa y detallada. El objetivo principal del
dibujo técnico a mano alzada es crear dibujos que sean fácilmente entendibles por otras personas,
especialmente en el ámbito profesional. Este tipo de dibujo se realiza generalmente con lápices,
bolígrafos, rotuladores y otros instrumentos de dibujo.
El dibujo técnico a mano alzada es una habilidad importante para estudiantes y profesionales en diversas
áreas, ya que les permite representar de manera precisa y detallada diferentes proyectos y diseños.
Además, es una habilidad que puede mejorar la capacidad de observación, la coordinación ojo-mano y la
creatividad. Con el dibujo técnico a mano alzada, también es posible comunicar ideas e impresiones de
manera clara y efectiva.
1.5 APLICACIÓN DE SOFTWARE
Las aplicaciones de software en dibujo técnico son programas que permiten crear, modificar y visualizar
ilustraciones precisas y detalladas de objetos, sistemas o diseños. Algunos ejemplos de estas aplicaciones
son:
1. AutoCAD
2. LibreCad 2D
3. FreeCAD
4. Fusion 360
5. Solidworks
6. NanoCAD
7. Sculptris
8. SketchUp
9. DraftSight
10. OpenSCAD
11. KiCAD
12. QCAD
13. 3D CRAFTER
2. PROYECCIONES ORTOGONALES
2.1 NORMAS ISO, NOM, ANSI
Normas ISO
Las normas de dibujo ISO son un conjunto de normas de estándares internacionales de dibujo para
asegurar la uniformidad en los dibujos de la ingeniería civil y arquitectónicos. Abarcan cosas como
tamaños de papel, notas, sistemas de numeración, dimensiones geométricas y tolerancias, abreviaturas,
símbolos de soldadura, símbolos de rugosidad y símbolos eléctricos. Estas normas abarcan las medidas
métricas y en pulgadas, así como también los estándares para el dibujo asistido por computadora. Las
normas ISO responden casi cualquier pregunta que un dibujante tendrá sobre los dibujos.
1. En la realización de planos se utilizan soportes (papel) de diferentes tipos.
2. Formatos, Cuadros de rotulación, márgenes, plegado de planos
3. Se utilizara papel blanco de 80 gramos o superior a este
4. Formatos y presentación de los elementos gráficos de las hojas de dibujo (ISO 5457:1999)
5. UNE 1027:1995 Plegado de planos, Dibujos técnicos
6. UNE 1035:1995 Dibujos técnicos. Cuadro de rotulación (ISO 7200:1984)
Normas NOM
Las normas NOM son las Normas Oficiales Mexicanas que regulan el dibujo técnico en México.
1. NOM-Z-3-1986 Vista
2. NOM-Z-4-1986 Líneas
3. NOM-Z-51986 Rayados
4. NOM-Z-61986 Cortes y secciones
5. NOM-Z-23-1986 Clasificación de los dibujos según su presentación
6. NOM-Z-25-1986 Acotaciones
7. NOM-Z-56-1986
Normas ANSI
Asme (ANSI) Y 14.5M-1994 Dimensionado y tolerado.
Establece prácticas uniformes para establecer e interpretar dimensionado, tolerado y requerimientos
relacionados, para uso en dibujos de ingeniería y en documentos relacionados.
2.2 SISTEMA EUROPEO
Es un sistema de proyección práctico basado en el sistema diédrico directo, en el que la pieza a
representar se coloca con sus caras principales paralelas a los planos de proyección. Se utiliza para
representar de una forma rápida e intuitiva piezas industriales. También se le denomina sistema europeo,
sistema del primer diedro, proyección en el primer triedro, proyección del primer octante. Las vistas
principales en el sistema europeo son la vista frontal, la vista superior y la vista lateral izquierda.
2.3 SISTEMA AMERICANO
El sistema americano de dibujo técnico es un método de representación gráfica utilizado principalmente
en los Estados Unidos. Este sistema se basa en la proyección oblicua, que utiliza un ángulo de 45 grados
para mostrar las vistas principales del objeto.
Las vistas principales del en el sistema americano son la frontal, la superior y la lateral derecha.
3. VISTAS Y SECCIONES
3.1 CORTES
Son una forma de representar los interiores de una pieza o sección. Si una pieza es compleja, es más que
solo una figura geométrica, se pueden usar los cortes para poder mostrar como es la pieza por dentro.
Existen muchos tipos de cortes cada uno diferente y que se usan en situaciones específicas, pero lo que si
se debe tomar en cuenta es que no se debe usar una cantidad excesiva de cortes, ya que sería una cantidad
excesiva de información que podría malinterpretarse, por eso solo se debe usar la cantidad de cortes
necesarios para el interior de una figura.
Para hacer un corte, solo basta con dibujar un plano de corte en la parte de la figura a la que queremos
verle su interior. Cuando hacemos un corte, también debemos señalar en el dibujo las partes que fueron
cortadas, esto se hace con rayas en diagonal.
3.2 SECCIONES DESPLAZADAS Y ABATIDAS
SECCIONES DESPLAZADAS: Cuando la pieza es muy pequeña, o bien cuando una sección abatida
impide la comprensión de esta, se hace un corte y se saca la sección fuera de la vista de la pieza, para lo
cual se deja indicado el plano de corte que la genera. La sección que aparece desplazada en una dirección
se llama sección desplazada. Se puede diferenciar de la sección abatida por que el contorno de la sección
está hecho con línea continua y de mayor grosor.
Por regla general si se hacen varios cortes, en cada una de las secciones que se producen van definidos al
lado de las flechas que marcan el sentido del corte, dos letras mayúsculas, mostrando aparte el detalle de
la sección con la denominación: "Sección A-A". Si las secciones de la pieza están hechas una a
continuación de la otra, deben seguir el mismo orden en las vistas de las secciones.
SECCIONES ABATIDAS: Son representaciones de una parte determinada de la pieza que dibujaremos
sobre el mismo eje o zona originaria. Su contorno lo trazaremos con línea llena fina, así como el rayado
de su superficie. No se usará ninguna indicación ni identificación. Este tipo de sección es recomendable
en piezas de grandes dimensiones, cuando solo pretendamos representar un pequeño detalle de ellas.
También las podemos emplear para indicar los espesores de nervadura en piezas de fundición.
