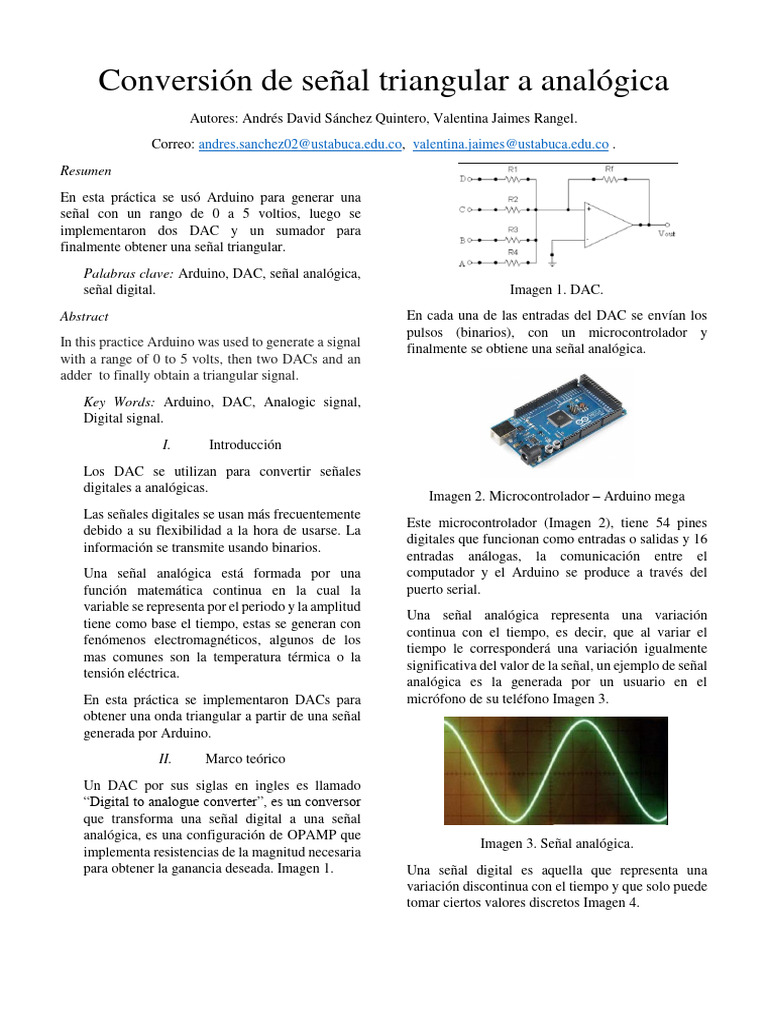

Conversión de señal triangular a analógica

Autores: Andrés David Sánchez Quintero, Valentina Jaimes Rangel.

Correo: andres.sanchez02@ustabuca.edu.co, valentina.jaimes@ustabuca.edu.co .
Resumen
En esta práctica se usó Arduino para generar una
señal con un rango de 0 a 5 voltios, luego se
implementaron dos DAC y un sumador para
finalmente obtener una señal triangular.
Palabras clave: Arduino, DAC, señal analógica,
señal digital. Imagen 1. DAC.
Abstract En cada una de las entradas del DAC se envían los
pulsos (binarios), con un microcontrolador y
In this practice Arduino was used to generate a signal finalmente se obtiene una señal analógica.
with a range of 0 to 5 volts, then two DACs and an
adder to finally obtain a triangular signal.
Key Words: Arduino, DAC, Analogic signal,
Digital signal.
I. Introducción
Los DAC se utilizan para convertir señales
digitales a analógicas.
Imagen 2. Microcontrolador – Arduino mega
Las señales digitales se usan más frecuentemente
Este microcontrolador (Imagen 2), tiene 54 pines
debido a su flexibilidad a la hora de usarse. La
digitales que funcionan como entradas o salidas y 16
información se transmite usando binarios.
entradas análogas, la comunicación entre el
Una señal analógica está formada por una computador y el Arduino se produce a través del
función matemática continua en la cual la puerto serial.
variable se representa por el periodo y la amplitud
Una señal analógica representa una variación
tiene como base el tiempo, estas se generan con
continua con el tiempo, es decir, que al variar el
fenómenos electromagnéticos, algunos de los
tiempo le corresponderá una variación igualmente
mas comunes son la temperatura térmica o la
significativa del valor de la señal, un ejemplo de señal
tensión eléctrica.
analógica es la generada por un usuario en el
En esta práctica se implementaron DACs para micrófono de su teléfono Imagen 3.
obtener una onda triangular a partir de una señal
generada por Arduino.
II. Marco teórico
Un DAC por sus siglas en ingles es llamado
“Digital to analogue converter”, es un conversor
que transforma una señal digital a una señal
analógica, es una configuración de OPAMP que
Imagen 3. Señal analógica.
implementa resistencias de la magnitud necesaria
para obtener la ganancia deseada. Imagen 1. Una señal digital es aquella que representa una
variación discontinua con el tiempo y que solo puede
tomar ciertos valores discretos Imagen 4.
 • Altura de pulso (nivel eléctrico).
• Duración (ancho de pulso).
• Frecuencia de repetición (velocidad pulsos
por segundo).
Imagen 4. Señal digital.
III. Resultados:
La primera parte del laboratorio se basó en buscar y
arreglar el código (en Arduino) de una señal
triangular de 0 a 5 su amplitud. Este código fue
arreglado para enviar a cada uno de los DAC su
binario correspondiente, el primer DAC con ganancia
de uno (1) será el de la parte entera y el segundo DAC
con ganancia de 1/10 obtendrá los decimales.
Imagen 5. Binario a decimal
Con solo el DAC de enteros se pudo observar una
gráfica de una señal triangular a trazos ya que no
teníamos en cuenta los decimales:
Grafica 1.
Y al conectar a un OPAMP sumador ambos DAC
(enteros y decimales) se obtuvo la señal triangular
más pulida:
Grafica 2.
La salida del sumador en este caso es =
-1 (dac1+dac2)
Ya que ambas salidas de los DAC son invertidas
(signo negativo), el resultado será la suma positiva de
los dos DAC (resultado visto en la gráfica 2).
IV Conclusiones:
Gracias a esta práctica se pudo observar las
aplicaciones de las configuraciones de los OPAMPS
para cumplir una función requerida, uno de los
problemas que no se pudo evitar fue la desviación en
las ganancias de los OPAMPS debido a la tolerancia
en las resistencias, y el ruido que se genera en el
circuito.
La señal de salida es una señal triangular analógica,
esta configuración de OPAMPS para convertir una
información procesada en binario (digital) a un valor
de tensión analógica se utiliza ya que el numero
binario esta dado en valores discretos y la señal
analógica son valores continuos, El conversor
digital/análogo (DAC) asocia a cada valor binario un
nivel de tensión previamente establecido, y genera
muestras de tensión utilizando dichos niveles,
aplicando un intervalo de tiempo constante entre
muestras.
Un ejemplo de conversión digital/análogo que
utilizamos en nuestro día a día es escuchar la música
digital, ya que convierte la información digital en las
señales analógicas necesarias para que el oído
humano las perciba.
Bibliografía
[1] Universidadviu.es. (2017). Todo lo que debes saber
sobre la señal analógica | VIU. [online] Available at:
https://www.universidadviu.es/lo-debes-saber-la-senal-
analogica/ [Accessed 22 Apr. 2019].

[2] Universidadviu.com. (2018). Diferencias entre señal

analógica y digital | VIU. [online] Available at:
https://www.universidadviu.com/diferencias-senal-
analogica-digital/ [Accessed 22 Apr. 2019].

[3] Arduino.cl - Plataforma Open Source para el desarrollo

de prototipos electrónicos. (n.d.). ¿Qué es Arduino? ~
Arduino.cl - Plataforma Open Source para el desarrollo
de prototipos electrónicos. [online] Available at:
http://arduino.cl/que-es-arduino/ [Accessed 22 Apr. 2019].

[4] TuElectronica.es. (2008). Señales analógicas y

digitales - TuElectronica.es. [online] Available at:
https://tuelectronica.es/senales-analogicas-y-digitales/
[Accessed 22 Apr. 2019].
