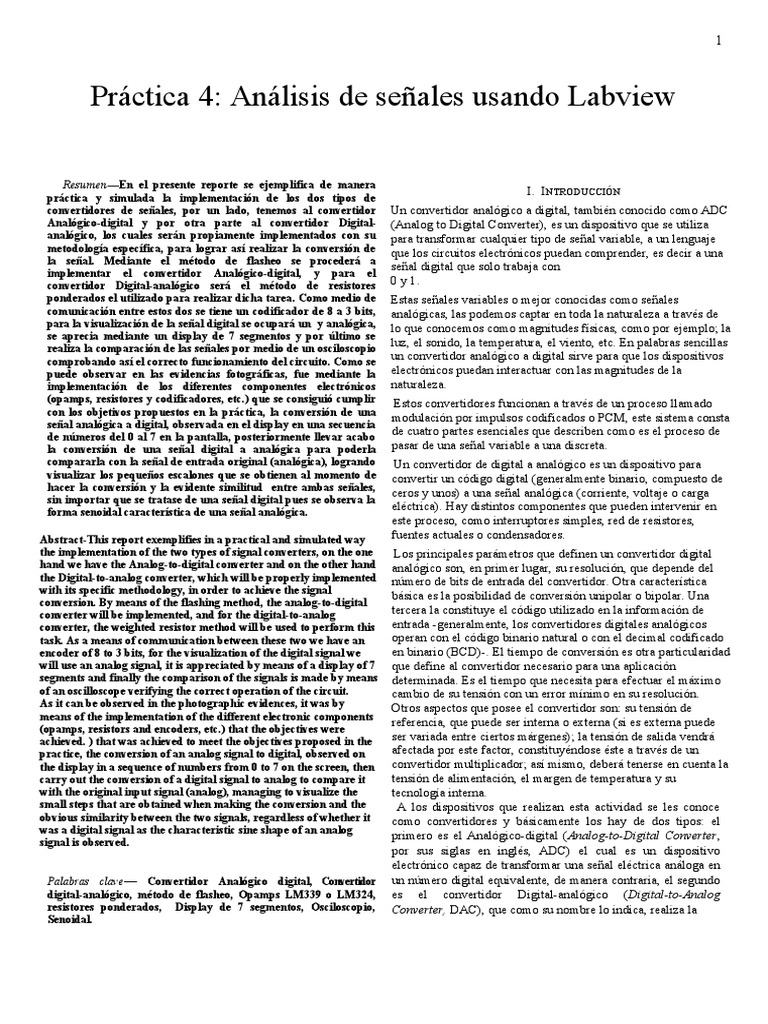

Práctica 4: Análisis de señales usando Labview
Resumen—En el presente reporte se ejemplifica de manera
práctica y simulada la implementación de los dos tipos de
convertidores de señales, por un lado, tenemos al convertidor
Analógico-digital y por otra parte al convertidor Digital-
analógico, los cuales serán propiamente implementados con su
metodología específica, para lograr así realizar la conversión de
la señal. Mediante el método de flasheo se procederá a
implementar el convertidor Analógico-digital, y para el
convertidor Digital-analógico será el método de resistores
ponderados el utilizado para realizar dicha tarea. Como medio de
comunicación entre estos dos se tiene un codificador de 8 a 3 bits,
para la visualización de la señal digital se ocupará un y analógica,
se aprecia mediante un display de 7 segmentos y por último se
realiza la comparación de las señales por medio de un osciloscopio
comprobando así el correcto funcionamiento del circuito. Como se
puede observar en las evidencias fotográficas, fue mediante la
implementación de los diferentes componentes electrónicos
(opamps, resistores y codificadores, etc.) que se consiguió cumplir
con los objetivos propuestos en la práctica, la conversión de una
señal analógica a digital, observada en el display en una secuencia
de números del 0 al 7 en la pantalla, posteriormente llevar acabo
la conversión de una señal digital a analógica para poderla
compararla con la señal de entrada original (analógica), logrando
visualizar los pequeños escalones que se obtienen al momento de
hacer la conversión y la evidente similitud entre ambas señales,
sin importar que se tratase de una señal digital pues se observa la
forma senoidal característica de una señal analógica.
Abstract-This report exemplifies in a practical and simulated way
the implementation of the two types of signal converters, on the one
hand we have the Analog-to-digital converter and on the other hand
the Digital-to-analog converter, which will be properly implemented
with its specific methodology, in order to achieve the signal
conversion. By means of the flashing method, the analog-to-digital
converter will be implemented, and for the digital-to-analog
converter, the weighted resistor method will be used to perform this
task. As a means of communication between these two we have an
encoder of 8 to 3 bits, for the visualization of the digital signal we
will use an analog signal, it is appreciated by means of a display of 7
segments and finally the comparison of the signals is made by means
of an oscilloscope verifying the correct operation of the circuit.
As it can be observed in the photographic evidences, it was by
means of the implementation of the different electronic components
(opamps, resistors and encoders, etc.) that the objectives were
achieved. ) that was achieved to meet the objectives proposed in the
practice, the conversion of an analog signal to digital, observed on
the display in a sequence of numbers from 0 to 7 on the screen, then
carry out the conversion of a digital signal to analog to compare it
with the original input signal (analog), managing to visualize the
small steps that are obtained when making the conversion and the
obvious similarity between the two signals, regardless of whether it
was a digital signal as the characteristic sine shape of an analog
signal is observed.
Palabras clave— Convertidor Analógico digital, Convertidor
digital-analógico, método de flasheo, Opamps LM339 o LM324,
resistores ponderados, Display de 7 segmentos, Osciloscopio,
Senoidal.
I. INTRODUCCIÓN
Un convertidor analógico a digital, también conocido como ADC
(Analog to Digital Converter), es un dispositivo que se utiliza
para transformar cualquier tipo de señal variable, a un lenguaje
que los circuitos electrónicos puedan comprender, es decir a una
señal digital que solo trabaja con
0 y 1.
Estas señales variables o mejor conocidas como señales
analógicas, las podemos captar en toda la naturaleza a través de
lo que conocemos como magnitudes físicas, como por ejemplo; la
luz, el sonido, la temperatura, el viento, etc. En palabras sencillas
un convertidor analógico a digital sirve para que los dispositivos
electrónicos puedan interactuar con las magnitudes de la
naturaleza.
Estos convertidores funcionan a través de un proceso llamado
modulación por impulsos codificados o PCM, este sistema consta
de cuatro partes esenciales que describen como es el proceso de
pasar de una señal variable a una discreta.
Un convertidor de digital a analógico es un dispositivo para
convertir un código digital (generalmente binario, compuesto de
ceros y unos) a una señal analógica (corriente, voltaje o carga
eléctrica). Hay distintos componentes que pueden intervenir en
este proceso, como interruptores simples, red de resistores,
fuentes actuales o condensadores.
Los principales parámetros que definen un convertidor digital
analógico son, en primer lugar, su resolución, que depende del
número de bits de entrada del convertidor. Otra característica
básica es la posibilidad de conversión unipolar o bipolar. Una
tercera la constituye el código utilizado en la información de
entrada -generalmente, los convertidores digitales analógicos
operan con el código binario natural o con el decimal codificado
en binario (BCD)-. El tiempo de conversión es otra particularidad
que define al convertidor necesario para una aplicación
determinada. Es el tiempo que necesita para efectuar el máximo
cambio de su tensión con un error mínimo en su resolución.
Otros aspectos que posee el convertidor son: su tensión de
referencia, que puede ser interna o externa (si es externa puede
ser variada entre ciertos márgenes); la tensión de salida vendrá
afectada por este factor, constituyéndose éste a través de un
convertidor multiplicador; así mismo, deberá tenerse en cuenta la
tensión de alimentación, el margen de temperatura y su
tecnología interna.
A los dispositivos que realizan esta actividad se les conoce
como convertidores y básicamente los hay de dos tipos: el
primero es el Analógico-digital (Analog-to-Digital Converter,
por sus siglas en inglés, ADC) el cual es un dispositivo
electrónico capaz de transformar una señal eléctrica análoga en
un número digital equivalente, de manera contraria, el segundo
es el convertidor Digital-analógico (Digital-to-Analog
Converter, DAC), que como su nombre lo indica, realiza la

suma ponderada de los bits no ceros, por lo que la cantidad de
resistencias determinará la cantidad de bits que pueda
convertir.
II. OBJETIVOS
 Desarrollar un convertidor analógico- digital de 3
bits y resolución de 1 v utilizando el método de
flasheo.
 Mostrar la señal digital convertida en de un
display de 7 segmentos
 Desarrollar un convertidor digital analógico de 3
bits mediante el método de resistores ponderados.
 Observar y comparar las señales analógicas
de entrada y de salida en un osciloscopio.
III. MATERIAL
 Simulador (Proteus 8 professional)
 9 amplificadores operacionales LM339.
 4 diodos 1N4001
 Resistencias de diferentes valores.
 1 Codificador de 3 bits 74148.
 1 Display de 7 segmentos de ánodo común.
 Decodificador BCD 74LS47
 1 Fuente de voltaje DC de 10v.
 1 Fuente de voltaje DC de 7v.
 1 Fuente de voltaje AC de 7v a 0.5Hz.
 Protoboard
IV. CÁLCULOS (SI ES NECESARIA ESTA SECCIÓN)
En el caso del ADC ocuparemos la ecuación siguiente para
determinar el número de amplificadores que se usaran
#𝐴𝑚𝑝𝑙𝑖𝑓𝑖𝑐𝑎𝑑𝑜𝑟𝑒𝑠 = 2𝑛– 1 (1)
Donde 𝑛 = #𝐵𝑖𝑡𝑠 𝑞𝑢𝑒 𝑠𝑒 𝑟𝑒𝑞𝑢𝑖𝑒𝑟𝑒𝑛
Según las especificaciones de la práctica utilizaremos tres bits,
entonces, al aplicar la ecuación (1), obtenemos:
23– 1 = 7 amplificadores
Por otra parte, DAC se implementó como se solicitó
resistencias en su suma ponderada, con un orden que va del
menos significativo hasta el más significativo (LSB - MSB),
esto se hace reduciendo a la mitad cada una de las resistencias,
por ejemplo:
𝑅1 = 𝑅 (2)
𝑅
𝑅2 = (3)
2
𝑅3 𝑅2
= (4)
2
V. DESARROLLO
Para la simulación de esta práctica se requirió el uso del
software Proteus, específicamente del módulo Schematic
Capture, para seleccionar los componentes requeridos.
El 1er componente es el ADC, como variable con la fuente DC
de 10V como señal de
2
referencia y una fuente de 7V como señal de entrada.
Posteriormente se colocó las resistencias, conectadas en serie
para lograr la variación, y una tensión diferente en cada uno
de los comparadores.
Después los 7 amplificadores operacionales, en configuración
de comparador, se conectan a la señal de entrada (7V).
Esto con el objetivo de que las salidas de cada uno de los
comparadores tengan una secuencia y lleguen al codificador de
(8 A 3), donde al referenciar EI, a tierra, y ocupar las
terminales 0 a la 7 para cada uno de los comparadores.
Sus salidas son (A0, A1, A2) respectivamente, siendo desde
(LSB - MSB).
Con esto al circuito se le agrega el display de 7 segmentos con
ánodo común, para visualización (se utilizó un codificador BCD
74LS47, para minimizar el espacio del circuito). (Fig. 1)
Una vez que el ADC, funciona según lo esperado continuamos
con la etapa de conversión del DAC, utilizando la señal de 3
bits que nos arroja el ADC como entrada.
El DAC tendrá tres resistencias para cada uno de los bits de
entrada, con un valor de 1𝑘Ω, 500Ω, 250Ω respectivamente
conectados a un amplificador operacional en configuración de
sumador con una resistencia de retroalimentación de 200Ω.
(Fig. 2)
Como última etapa ambos convertidores (unión del ADC y
DAC) son conectados a un puente de diodos con una fuente de
voltaje en AC de 7v a 0.5Hz, y así lograr un recorte de la parte
positiva (Fig. 3)
Como evidencia de las etapas de la señal (paso por el ADC
seguido por la etapa del DAC) se muestra la gráfica donde se
reconstruye la señal de entrada analógica a digital (escalones) y
el retorno a analógica (senoidal). (Fig. 5.)
VI. CONCLUSIONES
Tras la realización de esta práctica se evidencio el proceso
mediante el cual se realiza la conversión de señales tanto
analógicas como digitales y la importancia de contar con
dispositivos que nos permiten realizar esta tarea, puesto que en
nuestra formación como ingenieros mecatrónicos, el manejo de
señales es una tarea cotidiana, podemos considerar muy
provechosa y enriquecedora esta práctica, que aun que
represento múltiples retos que tuvimos que sortear en las
diferentes etapas, como fueron: falsos contactos en las
conexiones, ajuste de parámetros del generador de funciones y
osciloscopio, determinación del número de bits (número de
resistencias) para una mayor precisión en la señal mostrada en
el osciloscopio, etc., e inclusive dificultades para el uso del
laboratorio fuera del horario de clase, que nos exigió optimizar
el tiempo de trabajo, podemos concluir que se logró cumplir
con lo requerido en los objetivos propuestos en la práctica,
creando una curva de aprendizaje empírica amplia. .

VII. PISTAS ÚTILES
Fig. 1. ADC de 3 bits
Fig. 2. DAC 3 bits
La implementación total del circuito:
Fig. 3. Implementación total.
Fig. 4. Circuito en físico.
La visualización se realiza por medio de un osciloscopio
obteniendo así la siguiente gráfica:
3
Fig. 5. Grafica de muestreo obtenido.
Fig. 6. Prueba del circuito.
Fig. 7. Fuentes de poder usadas.
REFERENCIAS
[1] J. Noriega, «El rincón de Alex,» 27 Marzo 2009. [En
línea]. Available:
https://alexdl8.wordpress.com/2009/03/27/proceso-de-
digitalizacion-de-la-senal-analogica/. [Último acceso: 4
Febrero 2022].
[2] J. Huircán, «Instrumentación digital,» 12 Agosto 2007.
[En línea]. Available:
https://www.instrumentaciondigital.es/cual-es-la-funcion-
de-un-convertidor-de-senal/. [Último acceso: 4 Febrero
2022].
