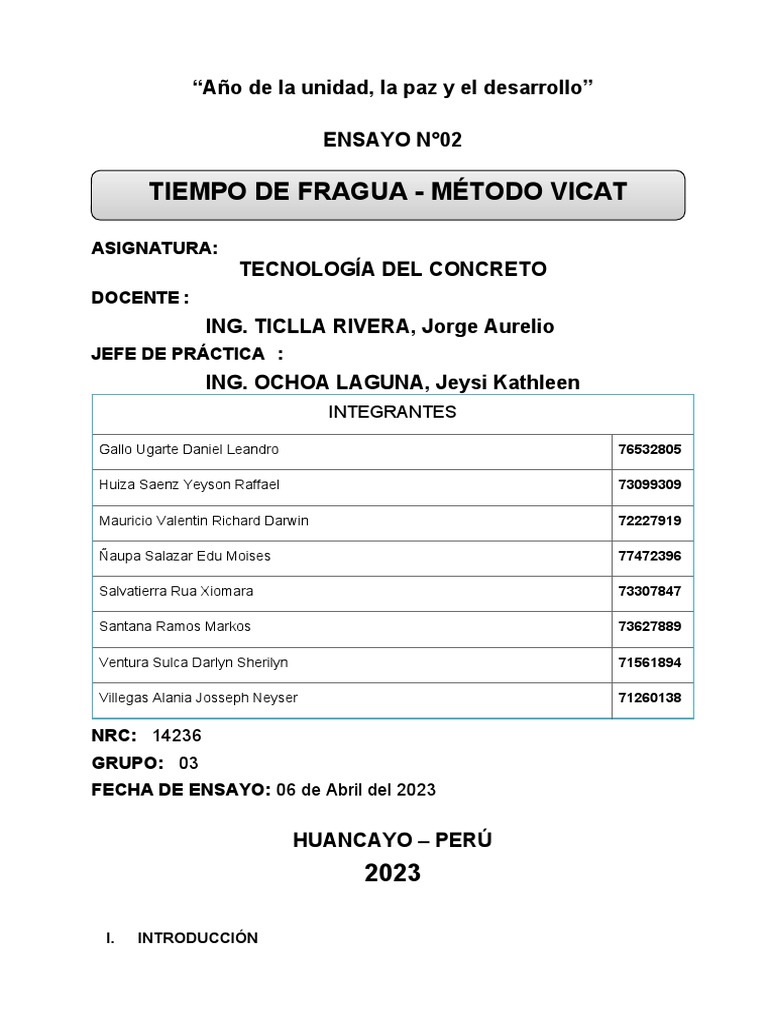

“Año de la unidad, la paz y el desarrollo”
ENSAYO N°02
TIEMPO DE FRAGUA - MÉTODO VICAT
ASIGNATURA:
TECNOLOGÍA DEL CONCRETO
DOCENTE :
ING. TICLLA RIVERA, Jorge Aurelio
JEFE DE PRÁCTICA :
ING. OCHOA LAGUNA, Jeysi Kathleen
INTEGRANTES
Gallo Ugarte Daniel Leandro 76532805
Huiza Saenz Yeyson Raffael 73099309
Mauricio Valentin Richard Darwin 72227919
Ñaupa Salazar Edu Moises 77472396
Salvatierra Rua Xiomara 73307847
Santana Ramos Markos 73627889
Ventura Sulca Darlyn Sherilyn 71561894
Villegas Alania Josseph Neyser 71260138
NRC: 14236
GRUPO: 03
FECHA DE ENSAYO: 06 de Abril del 2023
HUANCAYO – PERÚ
2023
I. INTRODUCCIÓN
Se denomina tiempo de Fraguado al tiempo que transcurre desde que el agua entra en
contacto con el cemento hasta que este pierde plasticidad. Esto se determina mediante
el uso del aparato de Vicat con la ayuda de la aguja instalada en la parte inversa del
vástago y al extremo opuesto de la sonda.
Para determinar el fraguado inicial se utiliza una aguja redonda o cuadrada con un área
transversal de 1 mm. Esta aguja penetra en la pasta de cemento de consistencia normal
que se encuentra en un molde troncocónico. (Cuando la pasta ha endurecido lo
suficiente para que la aguja penetre una distancia aproximada a 1 mm se dice que sea
producido el fraguado inicial y cuando ha endurecido lo suficiente como para que la
aguja ya no penetre se conoce como final de fraguado.
I. OBJETIVO
I.1. General
El ensayo tiene por objetivo determinar el tiempo de fraguado de la pasta de
cemento, (MÉTODO DE VICAT).
I.2. Específicos
- El objetivo de este ensayo es el de determinar el tiempo de inicio y fin de fraguado
utilizando la aguja del aparato de Vicat.
- Esta prueba es un periodo en el cual mediante reacciones químicas del cemento y
del agua conducen a un proceso generan calor y dan origen a nuevos compuestos,
estos en la pasta cemento generan que este se endurezca.
II. NORMATIVIDAD
● NTP 334.006, MTC E 606-2000, ASTM C-191, AASHTO T131
El tiempo de fragua se refiere al tiempo que tarda una mezcla de cemento en
solidificarse y alcanzar cierta resistencia. La aguja de Vicat es una herramienta de
medición utilizada para determinar el tiempo de fraguado del cemento.
● NTP 334.006: Esta es una norma peruana que establece el método para
determinar el tiempo de fraguado del cemento Portland mediante la aguja de
Vicat.
● MTC E 606-2000: Esta es una norma peruana que establece el método para
determinar el tiempo de fraguado del cemento Portland mediante la aguja de
Vicat.
● ASTM C-191: Esta es una norma estadounidense que establece el método
estándar para determinar el tiempo de fragua del cemento hidráulico mediante la
aguja de Vicat.
● AASHTO T 131: Esta es una norma estadounidense que establece el método
estándar para determinar el tiempo de fraguado del cemento hidráulico mediante
la aguja de Vicat.
En general, el procedimiento para determinar el tiempo de fragua utilizando la aguja de
Vicat implica medir la penetración de la aguja en la mezcla de cemento a intervalos de
tiempo específicos después de la mezcla inicial. El tiempo de fragua se considera como
el momento en que la aguja deja de penetrar en la mezcla a una profundidad específica.
III. MATERIALES Y EQUIPOS
● MATERIALES
1 Cucharón de ¼ kg 4 taras de ½ kg 1 pizeta
1 probeta de 1000 ml 1 Espátula
3.2 EQUIPOS
Balanza de precisión de 0.1 gr Mezcladora de 4.5 lt
Aguja de Vicat (aguja y base) Termómetro
IV. PROCEDIMIENTO
PRIMER PASO
Pesar 650gr de cemento.
SEGUNDO PASO
Llenar con 165 mililitros de agua
la probeta siendo ayudados de la
pizeta.
TERCER PASO
Agregar el cemento y agua a la
base de la mezcladora y permite
la absorción de agua durante 30
segundos.
CUARTO PASO
Subir la base de la mezcladora
con la manija ubicada a la
izquierda de esta, posteriormente
encenderla y mezclar a velocidad
1 durante 15 segundos.
QUINTO PASO
Bajar la base de la mezcladora
para raspar con una espátula los
restos de pasta que se genere,
así mismo dejar reposar 15
segundos.
SEXTO PASO
Subir nuevamente la base de la
mezcladora con la manilla
ubicada a la izquierda de esta,
posteriormente encenderla y
mezclar a velocidad 2 durante 30
segundos.
SÉPTIMO PASO
Dejar reposar 15 segundos, en
este tiempo se raspa la pasta que
pueda.
OCTAVO PASO
Encender nuevamente la
mezcladora y mezclar a velocidad
3 durante 60 segundos, dejar
reposar 15 segundos, en este
tiempo se raspa la pasta que
pueda.
NOVENO PASO
Calibrar la Aguja de Vicat.
DÉCIMO PRIMER PASO
Retirar la pasta adherida en las
paredes del recipiente de
mezclado (con la mano) y
hacer una bola.
DÉCIMO TERCERO PASO
Bolear 6 veces entre las manos
a una distancia de 6” o 150mm.
DÉCIMO CUARTO PASO
Bolear 6 veces entre las manos
a una distancia de 6” o 150 mm
e introducir la pasta por la
parte inferior del molde cónico
y colocarlo sobre un vidrio,
enrasar el exceso con la ayuda
de una espátula y darle un
acabado plano.
DÉCIMO QUINTO PASO
Luego se coloca la muestra
centrada debajo del vástago de
la aguja de Vicat de tal forma
que haga contacto con la
superficie de la muestra, ya
que en el ensayo anterior se
obtuvo la relación de agua y
cemento lo que nos lleva a
realizar las medidas de
fraguado cada 15 minutos.
DÉCIMO SEXTO PASO
Medir la temperatura de la
pasta de cemento por cada
medición de tiempo de
fraguado que se vaya a
realizar, ya que es usado como
dato de la tabla de resultados
del ensayo.
DÉCIMO SÉPTIMO PASO
Medir la temperatura del
ambiente por cada medición
de tiempo de fraguado que se
vaya a realizar, ya que es
usado como dato de la tabla de
resultados del ensayo.
V. FLUJOGRAMA
VI. CÁLCULOS Y RESULTADOS
A continuación, se presentará la tabla de resultados del ensayo de tiempo de fragua.
Cálculos:
Fórmula para cálculo de tiempo de fraguado de Vicat al más cercano 1 minuto.
Donde:
H: Tiempo en minutos de la primera penetración menor a 25 milímetros.
E: Tiempo en minutos de la última penetración mayor a 25 milímetros.
D: Lectura de la penetración al tiempo H.
C: Lectura de la penetración al tiempo E
135−120
[( )∗( 32−25)]+120=127 min
32−17
● Tiempo inicial de fragua: 127 min
● Tiempo final de fragua: 195 min
Con este ensayo podemos comprobar que el tiempo de inicio de fraguado del
cemento Inka Tipo I, es de 127 min.
● Teniendo en cuenta la norma MTC E-606-2000 (tiempo de fragua mediante el
aparato de vicat), se sabe que una vez la penetración de la aguja alcance los 25
mm sin pararse se ha completado el tiempo de fragua de la pasta de cemento.
En este caso, el fraguado se dio alrededor de los 127 minutos es decir 2 horas y
7 minutos en la práctica de laboratorio.
VI.1. INTERPRETACIÓN DE RESULTADOS
● Se logró determinar que el tiempo de fraguado inicial (Penetración de la aguja de
Vicat igual a 25 mm en la pasta de cemento) en la práctica de laboratorio fue de
127 minutos, equivalente a 2 horas y 7 minutos; del mismo modo, el tiempo de
fraguado final (Penetración de la aguja de Vicat igual a 0 mm sobre la pasta de
Cemento) fue de 195 minutos, equivalente a 3 horas y 15 minutos.
VII. CONCLUSIONES
ITEM ALUMNO - CONCLUSIONES
GALLO UGARTE DANIEL LEANDRO
● Con respecto al tiempo de fragua podemos concluir que influye mucho la
1 relación A/C, si este no es el adecuado puede pasar dos cosas, la
primera es que la aguja se hunda y el segundo es que la aguja se quede
en la parte superior, dando así malos resultados.
HUIZA SAENZ YEYSON RAFFAEL
● Según los resultados obtenidos se llega a la conclusión que a mayor
temperatura menor tiempo de fraguado y a menor cantidad de agua el
2 fraguado es más corto. Como estudiantes de la carrera es muy
importante conocer el tiempo de fraguado de la pasta para poder estimar
el tiempo disponible para mezclar y después de un tiempo determinado
curarlo y colocar en servicio.
MAURICIO VALENTIN RICHARD DARWIN
3 ● A la hora de fraguar sufre la pérdida de elasticidad de la pasta de
cemento luego de haber sido hidratada.
ÑAUPA SALAZAR EDU MOISES
● En esta segunda parte se puede concluir que en el tiempo de todo
4 nuestro proceso podría implicar en nuestra penetración de aguja de
Vicat, ya que nuestra mezcla de agua cemento está expuesto a
temperaturas ambiente.
SALVATIERRA RUA XIOMARA ROBERTA
● Se determina el tiempo de fraguado inicial y final con la aguja de vicat.
5
● A la hora de fraguar sufre la pérdida de elasticidad de la pasta de
cemento luego de haber sido hidratada.
SANTANA RAMOS MARKOS
6 ● El tiempo de fragua aumenta la resistencia del concreto, por lo tanto
debemos de realizar las pruebas en el tiempo adecuado.
7 VENTURA SULCA DARLYN SHERILYN
● Se admite que el principio del fraguado tiene lugar cuando la aguja
penetra en la probeta hasta 4 ± 1 mm de la placa base (la penetración es
de 36 ± 1 mm) o hasta una profundidad de 35 mm, según la NTP,
respectivamente.
● Cuando la sonda penetra en la probeta hasta 6 ± 1 mm de la placa base
o, lo que es lo mismo, cuando la penetración es 34 ± 1 mm, se obtiene la
pasta de consistencia normal, según el pr EN 112, mientras que en la
NTP dicha penetración debe ser de 10 ± 1 milímetros.
VILLEGAS ALANIA JOSSEPH NEYSER
● Para beneficios de ingeniería es muy importante conocer el tiempo de
fraguado para poder estimar el tiempo disponible para mezclar,
transportar, colocar, vibrar y afinar concretos en obra, así como para
8
curarlo y colocarlo en servicio
● Además, podemos decir que, de los dos métodos realizados, se obtiene
una mayor precisión del tiempo de fraguado inicial con el aparato Vicat,
ya que este si nos da un tiempo definido y no un rango de tiempo.
VIII. RECOMENDACIONES
ITEM ALUMNO - RECOMENDACIONES
GALLO UGARTE DANIEL LEANDRO
● Para este caso se recomienda realizar un buen calibrado del Vicat para
obtener los datos precisos y correctos.
1
● Recomiendo también trabaja en un área limpia y ordenada para así
obtener más eficacia al momento de realizar los ensayos y no haya algún
tipo de confusión.
HUIZA SAENZ YEYSON RAFFAEL
● Para encontrar la pasta ideal, recomiendo mucha precisión al momento
2 de aumentar o agregar agua al cemento con el que se trabaja y realizar
al paso a paso las instrucciones planteadas en teoría al momento de
hacer la mezcla y el amasado preciso para una buena penetración con la
aguja de vicat, con su calibrado exacto.
MAURICIO VALENTIN RICHARD DARWIN
- Mantener un orden adecuado respecto a los tiempos que se necesitan
3 para realizar cada uno de los pasos de la prueba, así evitaremos falsos
resultados y un mejor desempeño en las máquinas.
4 ÑAUPA SALAZAR EDU MOISES
● Tener nuestros productos de limpieza ya que al momento de secado de
nuestra mezcla complica el retiro de escombros en el equipo y también
impide la correcta medición de penetración..
SALVATIERRA RUA XIOMARA ROBERTA
● Es importante considerar el tiempo de fraguado en obras ya que si se va
5
a trasladar el concreto a distancias largas se debe emplear retardantes
de fraguado.
SANTANA RAMOS MARKOS
● Antes de hacer el ensayo leer primero el procedimiento a realizar,
teniendo en consideración los tiempos que se indica para evitar que los
6
resultados no sean los esperados
● La masa que se tiene del cemento amasar muy bien y tener en cuenta al
momento de realizar el ensayo la limpieza
VENTURA SULCA DARLYN SHERILYN
● Ampliar el tiempo de control de la fluidez para poder observar el cambio
7 en la gráfica que nos muestra el fraguado
● Si se utiliza un equipo de Vicat desgastado como fue el caso, tratar de
volver recto las agujas
VILLEGAS ALANIA JOSSEPH NEYSER
● Se requiere usar siempre guantes para la preparación de la muestra de
cemento, ya que, de no hacerlo, se alteraría dicha muestra al contacto
8 con la piel.
● Poner una franela húmeda encima del material para que no se pierdan
propiedades físicas del cemento durante se espera para el fraguado.
IX. ANEXOS
