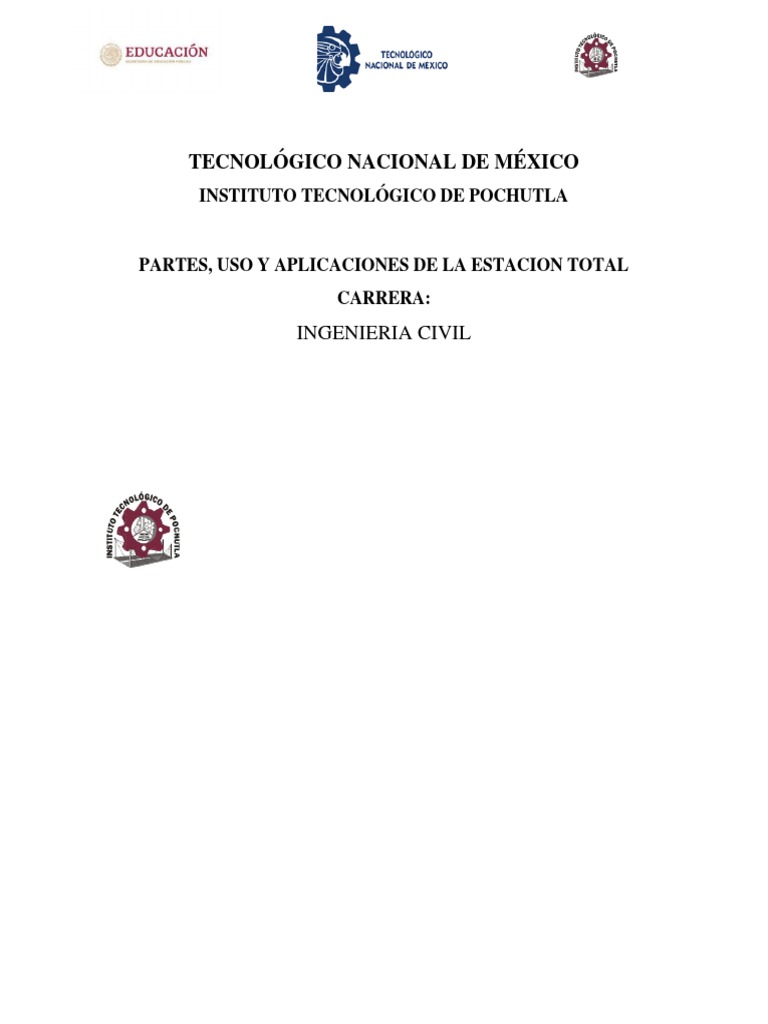

TECNOLÓGICO NACIONAL DE MÉXICO

INSTITUTO TECNOLÓGICO DE POCHUTLA

PARTES, USO Y APLICACIONES DE LA ESTACION TOTAL

CARRERA:
INGENIERIA CIVIL
Índice
Capítulo I
1.1. Introduccion…………………………………………………………
Capitulo II. Desarrollo
2.1. ¿Qué es la estacion total?............................................................................
2.2. Caracteristicas de la estacion total?……………………………………
2.3. Usos y aplicaciones de la estacion total……………………………
Capitulo III.
3.1. Conclusion……………………………………………………………..
Capitulo IV
4.1. Referencias bibliograficas………………………………
CAPITULO I

1.1. INTRODUCCION

La estacion tota es un aparato muy utilizado por los ingenieros

civiles, es casi indispensable para ellos en los levantamientos
topograficos. Este instrumento permite la obtención de coordenadas
de puntos respecto a un sistema local o arbitrario, como también a
sistemas definidos y materializados. Para la obtención de estas
coordenadas el instrumento realiza una serie de lecturas y cálculos
sobre ellas y demás datos suministrados por el operador. Las
lecturas que se obtienen con este instrumento son las de ángulos
verticales, horizontales y distancias. Otra particularidad de este
instrumento es la posibilidad de incorporarle datos como
coordenadas de puntos, códigos, correcciones de presión y
temperatura, etc.
La precisión de las medidas es del orden de la diezmilésima de
gonio en ángulos y de milímetros en distancias, pudiendo realizar
medidas en puntos situados entre 2 y 5 kilómetros según el aparato y
la cantidad de prismas usada.
CAPITULO II

2.1. ¿QUE ES LA ESTACION TOTAL?

Se denomina estación total a un aparato electro-óptico utilizado en
topografía, cuyo funcionamiento se apoya en la tecnología
electrónica. Consiste en la incorporación de un distanciómetro y un
microprocesador a un teodolito electrónico.

Algunas de las características que incorpora, y con las cuales no

cuentan los teodolitos, son una pantalla alfanumérica de cristal
líquido (LCD), leds de avisos, iluminación independiente de la luz
solar, calculadora, distanciómetro, trackeador (seguidor de
trayectoria) y en formato electrónico, lo cual permite utilizarla
posteriormente en ordenadores personales. Vienen provistas de
diversos programas sencillos que permiten, entre otras capacidades,
el cálculo de coordenadas en campo, replanteo de puntos de manera
sencilla y eficaz, y cálculo de acimutes y distancias
2.2. CARACTERISTICAS DE LA ESTACION TOTAL
Una estación total brinda una mayor precisión de los resultados en
terrenos con grandes distancias, en cambio para áreas más pequeñas
un teodolito puede ser suficiente.

La estación total tiene mucha más precisión que un GPS la misma es

de milímetros mientras que la de un GPS es de centímetros, esto
hace que la misma sea muy usada y además necesaria en la
actualidad.

Una estación total debe tener un técnico para el manejo de la

estación y un operario que sitúa lo que se conoce como prisma
2.3. USOS Y APLICACIONES DE LA ESTACION
TOTAL
APLICACION GENERAL:
Una Estación Total alcanza su máxima funcionalidad en la
Ingeniería de Alta Precisión Topográfica, esto es en la construcción
de Carreteras, Puentes, Edificios, Redes de Tuberías o conductos,
Represas, etc. En todas estas estructuras la precisión es un requisito
indispensable para el funcionamiento óptimo de la obra. En la
Ingeniería de la construcción la Estación Total cumple con 2
funciones esenciales:
Levantamiento: Medición y representación de la realidad física
existente en el terreno.
Replanteo:Trazar sobre el terreno el diseño de una obra ya
estudiada y proyectada.
Las estaciones totales son utilizadas principalmente por topógrafos e
ingenieros civiles para evaluar la topografía, registrar las
características naturales existentes o planificar edificios, carreteras,
puentes, redes de tuberías, ductos y límites terrestres.
El instrumento se utiliza para medir la distancia de inclinación del
objeto al instrumento, los ángulos horizontales y los ángulos
verticales. Esta unidad de microprocesador permite el cálculo de los
datos recogidos para calcular la distancia horizontal, las coordenadas
de un punto y el nivel de punto reducido.
Los datos recogidos de la estación total pueden ser descargados a
una computadora/portátil para el posterior procesamiento de la
información.
Las estaciones totales son utilizadas principalmente por topógrafos e
ingenieros civiles, ya sea para registrar características como en el
levantamiento topográfico o para establecer características de osut
(como carreteras, casas o límites). También son utilizados por los
arqueólogos para registrar las excavaciones y por la policía, los
investigadores de la escena del crimen, el reconstruccionista de
accidentes privados y las compañías de seguros para tomar medidas
de las escenas.
2.4. PARTES DE LA ESTACION TOTAL

El aparato completo está formado por varias partes indispensables y

accesorios para su correcto desempeño. Cada parte o accesorio
cumple con una función específica que el técnico debe conocer. Las
partes indispensables son:
Tripode:Es la estructura sobre la que se monta el aparato en el
terreno.
Base niveladora: Es una plataforma que usualmente va enganchada
al aparato, sirve para acoplar la Estación Total sobre el Trípode y
para nivelarla horizontalmente. Posee 3 tornillos de nivelación y un
nivel circular.
Estacion total: Es el aparato como tal, y básicamente esta formado
por un lente telescópico con objetivo laser, un teclado, una pantalla
y un procesador interno para cálculo y almacenamiento de datos.
Funciona con baterías de litio recargables.

Prisma: Es conocido como objetivo (target) que al ubicarse sobre un

punto desconocido y ser observado por la Estación Total capta el
laser y hace que rebote de regreso hacia el aparato. Un
levantamiento se puede realizar con un solo prisma pero para
mejorar el rendimiento se usan al menos dos de ellos.
Baston porta prisma: Es una especie de bastón metálico con altura
ajustable, sobre el que se coloca el prisma. Posee un nivel circular
para ubicarlo con precisión sobre un punto en el terreno. Se requiere
un bastón por cada prisma en uso.

CAPITULO III

3.1 CONCLUSION
La estacion total es un aparato utilizado por los ingenieros civiles, es
indispensable para realizar levantamientos al hacer una construccion
tanto como para carreteras, puentes, casas, todo lo que tenga que ver
con la contruccion en general.
La estacion total te marca tanto como desniveles, coordenadas, etc,
sin este aparto las cosas no podrian realizarce de una manera
correcta.
CAPITULO IV

4.1. BIBLIOGRAFIAS
T. (2022, 6 julio). ¿Para qué sirve una Estación
Total? Toposervis. https://toposervis.com/para-que-sirve-una-estacion-total/
Estación Total Definición usos tipos y las mejores marcas. (2019, 21
septiembre). Geobax. https://geobax.com/estacion-total/
