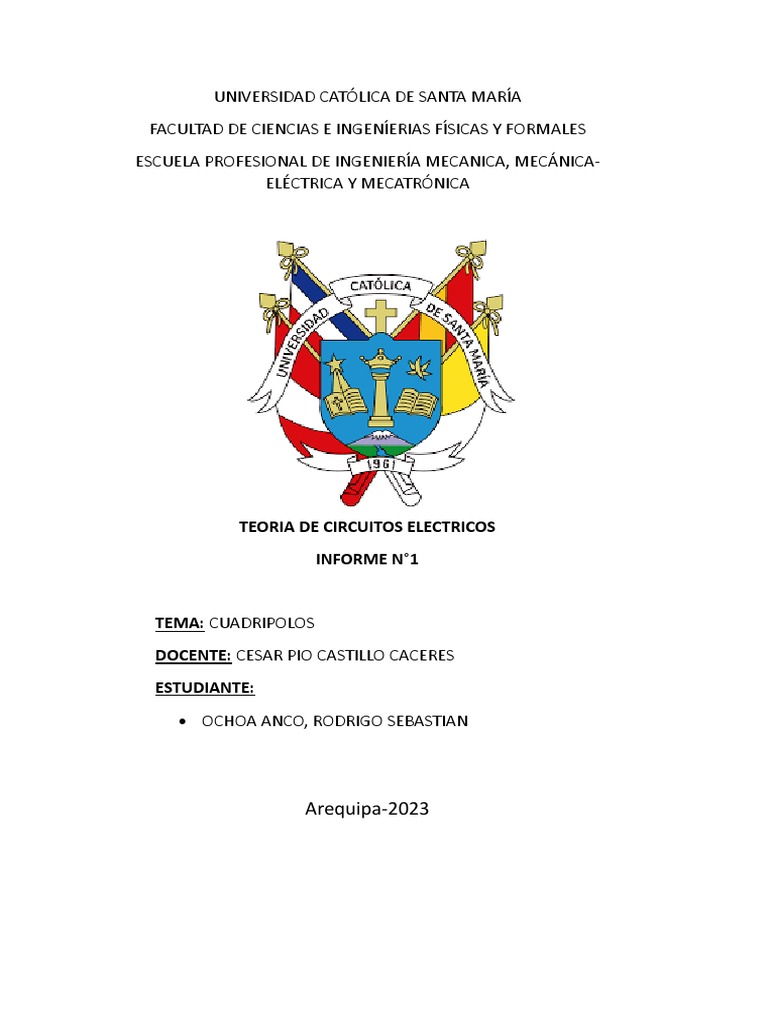

UNIVERSIDAD CATÓLICA DE SANTA MARÍA

FACULTAD DE CIENCIAS E INGENÍERIAS FÍSICAS Y FORMALES

ESCUELA PROFESIONAL DE INGENIERÍA MECANICA, MECÁNICA-
ELÉCTRICA Y MECATRÓNICA

TEORIA DE CIRCUITOS ELECTRICOS

INFORME N°1

TEMA: CUADRIPOLOS
DOCENTE: CESAR PIO CASTILLO CACERES
ESTUDIANTE:
• OCHOA ANCO, RODRIGO SEBASTIAN

Arequipa-2023
CUADRIPOLOS (REDES DE 2 PARES DE TERMINALES)

Se llama cuadripolo a una red (circuito eléctrico) con dos puertos (o dos pares de polos),
considerada como una "caja negra" y caracterizada por una serie de parámetros, relacionados
con las impedancias que presenta en cada una de las puertas y con su función de transferencia.
El cuadripolo es un modelo muy potente para caracterizar componentes o secciones de
circuitos (amplificadores, filtros, etc), de modo que no hace falta descender hasta el nivel de
componente a la hora de analizar una red grande.

Los puertos de entrada y salida de un cuadripolo se utilizan para conectar el componente o

circuito a otros elementos del sistema. Los puertos de entrada son por donde se introducen las
señales o la energía al cuadripolo, mientras que los puertos de salida son por donde se
obtienen las respuestas o resultados del cuadripolo.

Un cuadripolo puede representar una amplia variedad de componentes o circuitos, como

resistores, capacitores, inductores, transformadores, amplificadores, filtros, entre otros. Su
comportamiento se caracteriza por su respuesta a las señales o la energía que fluye a través de
los puertos de entrada y salida.

La descripción y análisis de un cuadripolo se realiza mediante parámetros eléctricos, como la

impedancia, la admitancia, la ganancia de voltaje o corriente, la respuesta en frecuencia, entre
otros. Estos parámetros permiten comprender y predecir el comportamiento del cuadripolo en
diferentes condiciones y aplicaciones.

Topologías

Aunque el cuadripolo representa un circuito de topología arbitraria, muchas veces conviene

relacionar sus parámetros con una topología determinada. Por ello existe una serie de
topologías características de los cuadripolos la cual es la siguiente:

Red en "T": Consta de dos impedancias, Z1 y Z2, que conectan la puerta 1 con la puerta 2. Entre
Z1 y Z2 se dispone la impedancia ZP conectada al nodo común a ambas puertas (a).

Red en "T" puenteada. Es una red en "T" con una impedancia ZS conectando directamente
ambas puertas

Red en "pi". Es la red dual de la "T": Z1 y Z2 conectan cada puerta al nodo común. mientras ZS
interconecta ambas puertas (b).

Red en celosía. Esta red no tiene un nodo común a ambas puertas. Consiste en dos
impedancias, ZS1 y ZS2, conectando los nodos de una puerta a la otra, y otras dos, ZP1 y ZP2,
conectando ambas puertas, de modo que enlacen los nodos de ZS1 con y ZS2 (c).
Matrices

Los parámetros más utilizados cuando se habla de cuadripolos son, entre otros:

Impedancias y admitancias de las puertas.

Impedancia característica.

Pérdidas de inserción.

Función de transferencia.

La existencia de ocho a nueve puertas hace que parámetros como la impedancia de una puerta
dependa de lo que haya conectado en la otra. Considerando un cuadripolo que sea un cable sin
resistencia que conecte ambas puertas, en una de ellas se verá la impedancia que haya
conectada en la otra. Por ello se emplean parámetros matriciales que son los siguientes:

Impedancias, matriz Z

Los términos de Z vienen dados por las expresiones siguientes:

Admitancias, matriz Y

Los términos de Y vienen dados por las expresiones siguientes:

Parámetros híbridos, H
Los términos de H vienen dados por las expresiones siguientes:

Los parámetros H son muy apropiados para la descripción del transistor. En particular β es h21,
y así suele aparecer en las hojas de datos (HFE)

Parámetros híbridos inversos, G

Los términos de G vienen dados por las expresiones siguientes:

Los parámetros G son muy apropiados para la descripción de las válvulas termoiónicas.

Parámetros T o F

Los parámetros T o F de transmisión expresan las magnitudes de una puerta en función de las
de la otra. Son útiles para la conexión de cuadripolos en cascada.

Interconexión de cuadripolos
Del mismo modo que los demás componentes de un circuito, los cuadripolos se pueden
conectar entre ellos para obtener otros cuadripolos más complejos. Se estudian las
siguientes formas:

• Paralelo-paralelo. En la figura, (a). La tensión v1 es común a ambos

cuadripolos y la v2, también. (YT) = (Y1) + (Y2).
• Serie-serie. En la figura, (b). La corriente i1 es igual en las puertas de los dos
cuadripolos y la i2, también. (ZT) = (Z1) + (Z2).
• Paralelo-serie. En la figura, (c). La tensión v1 es común a ambos cuadripolos y
la corriente i2, también. (GT) = (G1) + (G2).
• Serie-paralelo. En la figura, (d). La corriente i1 es igual en las puertas de los
dos cuadripolos y la tensión v2, también. (HT) = (H1) + (H2).
• Cascada. La salida del segundo cuadripolo se conecta a la entrada del
primero. Como el producto de matrices no es conmutativo, es importante
seguir este criterio. (FT) = (F2) · (F1).
Cabe aclarar que la aplicación del Test de Brune NO es razón suficiente para determinar
que dos cuadripolos NO se pueden interconectar en alguna de las configuraciones
anteriormente nombradas, excluyendo la conexión en cascada la cual no requiere de la
verificación por el Test de Brune, en efecto, no cumplir el Test de Brune en las
configuraciones que así lo requieran implica que los parámetros del cuadripolo resultante
no se pueden determinar por medio de las matrices de cada cuadripolo con las sumas de
estas (los parámetros a sumar dependen del tipo de conexión).
Interrelación de parámetros

En donde ∆[𝑥] es el determinante de [x].

Acoplamiento entre cuadripolos

En realidad, en el caso de cuadripolos en serie, puede existir la corriente marcada en rojo
en la figura 3-(a), que se cierra entre ellos, pero no pasa por los terminales del cuadripolo
serie. Para evitarlo se introduce el transformador de (b).

Limitaciones del modelo

Debido a que el modelo se basa en consideraciones lineales de los circuitos (los coeficientes de
las matrices características son constantes), en la mayoría de los casos sólo es aplicable este
concepto a rangos limitados de frecuencias y a condiciones estables, donde justamente estos
parámetros no varían en el circuito real.

Sin embargo, puede modelarse un circuito como un cuadripolo distinto para distintos
intervalos de frecuencias con distintos parámetros, al igual que con distintas condiciones
externas: excitación, temperatura, etc.

No siempre es posible encontrar los modelos (o matrices asociadas) de cuadripolo para

cualquier circuito. En ocasiones sólo es posible, por ejemplo, hallar la matriz de impedancias y
no la de admitancias. Nótese que 𝑍 = 𝑌 −1 .Por lo que, si Y no es invertible, no existe Z.

Bibliografía

https://www.fceia.unr.edu.ar/tci/utiles/Apuntes/Cap%205%20-%202014%20CUAD.pdf

https://es.wikipedia.org/wiki/Cuadripolo

http://enrique.sanchez.webs.uvigo.es/PDFs/114_TemaIV-Cuadripolos.pdf
