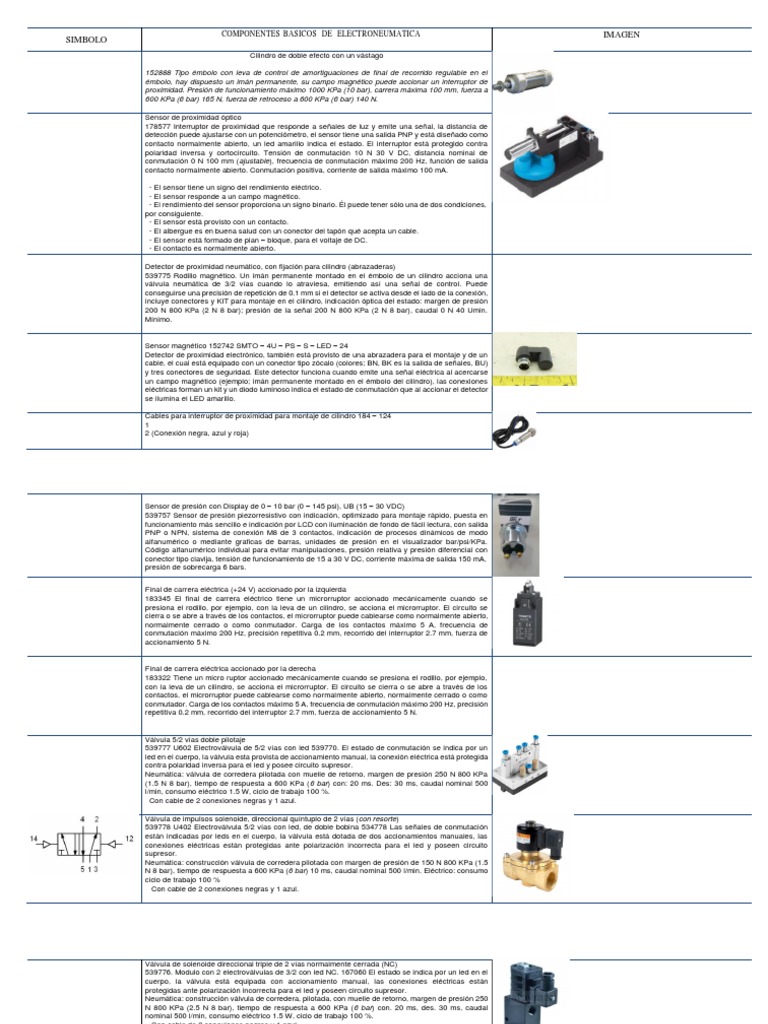

COMPONENTES BASICOS DE ELECTRONEUMATICA IMAGEN

SIMBOLO
Cilindro de doble efecto con un vástago

152888 Tipo émbolo con leva de control de amortiguaciones de final de recorrido regulable en el
émbolo, hay dispuesto un imán permanente, su campo magnético puede accionar un interruptor de
proximidad. Presión de funcionamiento máximo 1000 KPa (10 bar), carrera máxima 100 mm, fuerza a
600 KPa (6 bar) 165 N, fuerza de retroceso a 600 KPa (6 bar) 140 N.

Sensor de proximidad óptico

178577 Interruptor de proximidad que responde a señales de luz y emite una señal, la distancia de
detección puede ajustarse con un potenciómetro, el sensor tiene una salida PNP y está diseñado como
contacto normalmente abierto, un led amarillo indica el estado. El interruptor está protegido contra
polaridad inversa y cortocircuito. Tensión de conmutación 10 N 30 V DC, distancia nominal de
conmutación 0 N 100 mm (ajustable), frecuencia de conmutación máximo 200 Hz, función de salida
contacto normalmente abierto. Conmutación positiva, corriente de salida máximo 100 mA.

- El sensor tiene un signo del rendimiento eléctrico.

- El sensor responde a un campo magnético.
- El rendimiento del sensor proporciona un signo binario. Él puede tener sólo una de dos condiciones,
por consiguiente.
- El sensor está provisto con un contacto.
- El albergue es en buena salud con un conector del tapón qué acepta un cable.
- El sensor está formado de plan – bloque, para el voltaje de DC.
- El contacto es normalmente abierto.

Detector de proximidad neumático, con fijación para cilindro (abrazaderas)

539775 Rodillo magnético. Un imán permanente montado en el émbolo de un cilindro acciona una
válvula neumática de 3/2 vías cuando lo atraviesa, emitiendo así una señal de control. Puede
conseguirse una precisión de repetición de 0.1 mm si el detector se activa desde el lado de la conexión,
incluye conectores y KIT para montaje en el cilindro, indicación óptica del estado: margen de presión
200 N 800 KPa (2 N 8 bar); presión de la señal 200 N 800 KPa (2 N 8 bar), caudal 0 N 40 Umin.
Mínimo.

Sensor magnético 152742 SMTO – 4U – PS – S – LED – 24

Detector de proximidad electrónico, también está provisto de una abrazadera para el montaje y de un
cable, el cual está equipado con un conector tipo zócalo (colores; BN, BK es la salida de señales, BU)
y tres conectores de seguridad. Este detector funciona cuando emite una señal eléctrica al acercarse
un campo magnético (ejemplo; imán permanente montado en el émbolo del cilindro), las conexiones
eléctricas forman un kit y un diodo luminoso indica el estado de conmutación que al accionar el detector
se ilumina el LED amarillo.

Cables para interruptor de proximidad para montaje de cilindro 184 – 124

1
2 (Conexión negra, azul y roja)
Sensor de presión con Display de 0 – 10 bar (0 – 145 psi), UB (15 – 30 VDC)
539757 Sensor de presión piezorresistivo con indicación, optimizado para montaje rápido, puesta en
funcionamiento más sencillo e indicación por LCD con iluminación de fondo de fácil lectura, con salida
PNP o NPN, sistema de conexión M8 de 3 contactos, indicación de procesos dinámicos de modo
alfanumérico o mediante graficas de barras, unidades de presión en el visualizador bar/psi/KPa.
Código alfanumérico individual para evitar manipulaciones, presión relativa y presión diferencial con
conector tipo clavija, tensión de funcionamiento de 15 a 30 V DC, corriente máxima de salida 150 mA,
presión de sobrecarga 6 bars.

Final de carrera eléctrica (+24 V) accionado por la izquierda

183345 El final de carrera eléctrico tiene un microrruptor accionado mecánicamente cuando se
presiona el rodillo, por ejemplo, con la leva de un cilindro, se acciona el microrruptor. El circuito se
cierra o se abre a través de los contactos, el microrruptor puede cablearse como normalmente abierto,
normalmente cerrado o como conmutador. Carga de los contactos máximo 5 A, frecuencia de
conmutación máximo 200 Hz, precisión repetitiva 0.2 mm, recorrido del interruptor 2.7 mm, fuerza de
accionamiento 5 N.

Final de carrera eléctrica accionado por la derecha

183322 Tiene un micro ruptor accionado mecánicamente cuando se presiona el rodillo, por ejemplo,
con la leva de un cilindro, se acciona el microrruptor. El circuito se cierra o se abre a través de los
contactos, el microrruptor puede cablearse como normalmente abierto, normalmente cerrado o como
conmutador. Carga de los contactos máximo 5 A, frecuencia de conmutación máximo 200 Hz, precisión
repetitiva 0.2 mm, recorrido del interruptor 2.7 mm, fuerza de accionamiento 5 N.

Válvula 5/2 vías doble pilotaje

539777 U602 Electroválvula de 5/2 vías con led 539770. El estado de conmutación se indica por un
led en el cuerpo, la válvula esta provista de accionamiento manual, la conexión eléctrica está protegida
contra polaridad inversa para el led y posee circuito supresor.
Neumática: válvula de corredera pilotada con muelle de retorno, margen de presión 250 N 800 KPa
(1.5 N 8 bar), tiempo de respuesta a 600 KPa (6 bar) con: 20 ms. Des: 30 ms, caudal nominal 500
l/min, consumo eléctrico 1.5 W, ciclo de trabajo 100 %.
Con cable de 2 conexiones negras y 1 azul.

Válvula de impulsos solenoide, direccional quíntuplo de 2 vías (con resorte)

539778 U402 Electroválvula 5/2 vías con led, de doble bobina 534778 Las señales de conmutación
están indicadas por leds en el cuerpo, la válvula está dotada de dos accionamientos manuales, las
conexiones eléctricas están protegidas ante polarización incorrecta para el led y poseen circuito
supresor.
Neumática: construcción válvula de corredera pilotada con margen de presión de 150 N 800 KPa (1.5
N 8 bar), tiempo de respuesta a 600 KPa (6 bar) 10 ms, caudal nominal 500 l/min. Eléctrico: consumo
ciclo de trabajo 100 %
Con cable de 2 conexiones negras y 1 azul.
Válvula de solenoide direccional triple de 2 vías normalmente cerrada (NC)
539776. Modulo con 2 electroválvulas de 3/2 con led NC. 167060 El estado se indica por un led en el
cuerpo, la válvula está equipada con accionamiento manual, las conexiones eléctricas están
protegidas ante polarización incorrecta para el led y poseen circuito supresor.
Neumática: construcción válvula de corredera, pilotada, con muelle de retorno, margen de presión 250
N 800 KPa (2.5 N 8 bar), tiempo de respuesta a 600 KPa (6 bar) con. 20 ms, des. 30 ms, caudal
nominal 500 l/min, consumo eléctrico 1.5 W, ciclo de trabajo 100 %.
Con cable de 2 conexiones negras y 1 azul.

Cables azules (hembra – macho)

15 cm – 5 pzas. 30 cm – 5 pzas.
50 cm – 5 pzas. 100 cm – 1 pza.
Cables rojos (hembra – macho)
15 cm – 5 pzas. 30 cm – 5 pzas.
50 cm – 5 pzas. 140 cm – 1 pza.

Juegos de cables para válvulas (2 mts.) 540 – 703

540 – 704
2 (2 conexiones negras y 1 azul)
1 ( conexión negra, azul, roja, blanca)
Power Supply DIN 41752

Input: AC 230 V / 120 V

Output: DC 24 V / 2 A
Máx. Op. Temp.: 60° C

Relé Triple

3 – Fach Relais TN 162241 Serie U6

162241 La unidad posee tres relés con terminales y dos barras para la alimentación, juego de
contactos, 4 contactos conmutadores, carga de los contactos máximo 5 A, carga interrumpible: máximo
90 W, tiempo de llamada 10 ms, tiempo de caída 6 ms.
Entrada de señales eléctricas

162242 La unidad contiene un interruptor pulsador iluminado (interruptor con retención) y dos
interruptores pulsadores iluminados (interruptores de acción momentánea) con terminales y dos barras
para alimentación, juego de contactos 2 abiertos, 2 cerrados, carga de los contactos máximo 1 A,
consumo (piloto miniatura) 0.48 W.

Fuente de aire comprimido

152896 Distribuidor de aire con 8 válvulas de antirretorno autocerrantes, un distribuidor común (05 –
6 para tubo de plástico PUN 6 x 1) permite alimentar el aire comprimido al control a través de 8
conexiones individuales (08 – 4 para tubo de plástico PUN 4 x 0.75). Conexión G 1/8.
 Cilindro de doble efecto y Doble émbolo DPZ-10-50-P-A-S2
159865 Cilindro de doble émbolo con dos vástagos paralelos, para detección sin contacto, con anillos
amortiguadores elásticos en los finales de carrera:
- Diámetro del émbolo 10 ... 32 mm - Carrera estándar 10 ... 100 mm
- Amortiguación por topes elásticos en las posiciones finales y amortiguadores hidráulicos (SPZ), así
como con detección de posiciones sin contactos
Características:
Gran fuerza con una alta seguridad torsional y resistencia gracias a la distancia entre los vástagos; En
funcionamiento como carro, los amortiguadores permiten una velocidad elevada y ofrecen una buena
protección. Ajuste de precisión de la carrera; el tornillo normalizado con contratuerca permite ajustar
las carreras estándar dentro de 10 mm. En caso necesario es posible utilizar tornillos más largos.
Variantes DPZ-DPZJ: S2: Doble vástago

Manómetro
152865 El manómetro muestra la presión en los circuitos de control neumáticos, es un manómetro con
tubo de Bourdon, margen de indicación 0 N 1000 KPa (0 N 10 bar), clase de calidad 1.6.

Válvula reguladora ajustable

152881 Regulador de flujo unidireccional, el regulador de flujo es una combinación de un regulador de
flujo y una válvula antirretorno. La sección de paso restringida puede ajustarse por medio de un tornillo
de ajuste, regulador de flujo combinado, margen de presión 30 N 1000 KPa (0.3 N 10 bar), caudal
nominal en sentido restringido 0 N 180 Umin., en sentido libre 180 / 110 Umin.

Unidad de Mantenimiento
152894 Válvula de interrupción con filtro y regulador, filtro y regulador con manómetro, válvula de
interrupción, racores rápidos, montado en un soporte basculante. El filtro con separador de agua
elimina la suciedad, restos de óxido de los tubos y agua condensada, el regulador de presión regula
la presión de entrada a la presión de funcionamiento establecida y compensa fluctuaciones de presión.
La válvula de interrupción cierra y descarga el aire de todo el sistema, la válvula de 3/2 vías se
acciona por un manguito deslizante, filtro sinterizado con depósito de recogida de agua y regulador,
caudal nominal 750 Umin, presión de entrada máximo 1600 KPa (16 bar), presión de trabajo máximo
1200 KPa (12 bar), grado de filtración 40 mm, capacidad del vaso14 cm3, conexión G 1/8, os – 6, para
tubo de plástico PUN 6 x 1. máx: 60° C / 140° F
Tablero

(Placa Perfilada Universal). La placa de Al anodizado es la base de los equipos de prácticas, todos los
componentes se fijan de forma segura, rápida y claramente en la placa perfilada. Tamaño de la retícula
50 mm. Dimensiones: 1 100 x 700 mm

Compresor portátil, taque de 25 lts, alimentación 110/220 V CA 2.5 HP.
