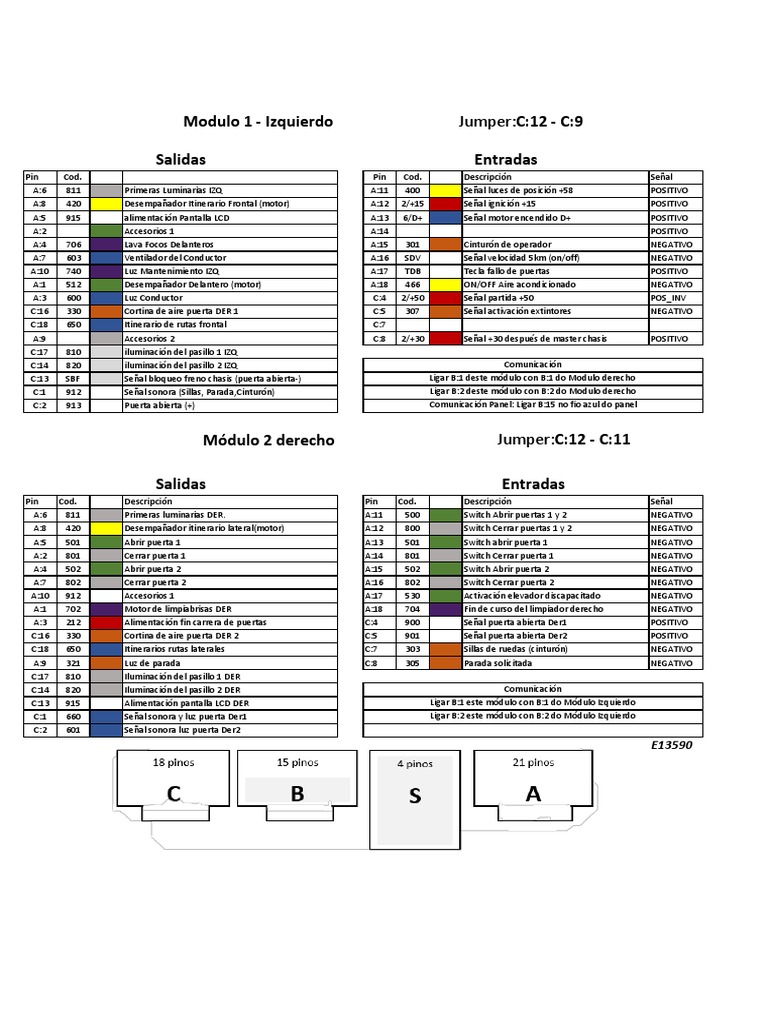

Modulo 1 - Izquierdo Jumper:C:12 - C:9

Salidas Entradas
Pin Cod. Pin Cod. Descripción Señal
A:6 811 Primeras Luminarias IZQ A:11 400 Señal luces de posición +58 POSITIVO
A:8 420 Desempañador Itinerario Frontal (motor) A:12 2/+15 Señal ignición +15 POSITIVO
A:5 915 alimentación Pantalla LCD A:13 6/D+ Señal motor encendido D+ POSITIVO
A:2 Accesorios 1 A:14 POSITIVO
A:4 706 Lava Focos Delanteros A:15 301 Cinturón de operador NEGATIVO
A:7 603 Ventilador del Conductor A:16 SDV Señal velocidad 5km (on/off) NEGATIVO
A:10 740 Luz Mantenimiento IZQ A:17 TDB Tecla fallo de puertas POSITIVO
A:1 512 Desempañador Delantero (motor) A:18 466 ON/OFF Aire acondicionado NEGATIVO
A:3 600 Luz Conductor C:4 2/+50 Señal partida +50 POS_INV
C:16 330 Cortina de aire puerta DER 1 C:5 307 Señal activación extintores NEGATIVO
C:18 650 Itinerario de rutas frontal C:7
A:9 Accesorios 2 C:8 2/+30 Señal +30 después de master chasis POSITIVO
C:17 810 iluminación del pasillo 1 IZQ
C:14 820 iluminación del pasillo 2 IZQ Comunicación
C:13 SBF Señal bloqueo freno chasis (puerta abierta-) Ligar B:1 deste módulo con B:1 do Modulo derecho
C:1 912 Señal sonora (Sillas, Parada,Cinturón) Ligar B:2 deste módulo con B:2 do Modulo derecho
C:2 913 Puerta abierta (+) Comunicación Panel: Ligar B:15 no fio azul do panel

Modulo 2-Derecho
Módulo 2 derecho Jumper:C:12 - C:11

Salidas Entradas
Pin Cod. Descripción Pin Cod. Descripción Señal
A:6 811 Primeras luminarias DER. A:11 500 Switch Abrir puertas 1 y 2 NEGATIVO
A:8 420 Desempañador itinerario lateral(motor) A:12 800 Switch Cerrar puertas 1 y 2 NEGATIVO
A:5 501 Abrir puerta 1 A:13 501 Switch abrir puerta 1 NEGATIVO
A:2 801 Cerrar puerta 1 A:14 801 Switch Cerrar puerta 1 NEGATIVO
A:4 502 Abrir puerta 2 A:15 502 Switch Abrir puerta 2 NEGATIVO
A:7 802 Cerrar puerta 2 A:16 802 Switch Cerrar puerta 2 NEGATIVO
A:10 912 Accesorios 1 A:17 530 Activación elevador discapacitado NEGATIVO
A:1 702 Motor de limpiabrisas DER A:18 704 Fin de curso del limpiador derecho NEGATIVO
A:3 212 Alimentación fin carrera de puertas C:4 900 Señal puerta abierta Der1 POSITIVO
C:16 330 Cortina de aire puerta DER 2 C:5 901 Señal puerta abierta Der2 POSITIVO
C:18 650 Itinerarios rutas laterales C:7 303 Sillas de ruedas (cinturón) NEGATIVO
A:9 321 Luz de parada C:8 305 Parada solicitada NEGATIVO
C:17 810 Iluminación del pasillo 1 DER
C:14 820 Iluminación del pasillo 2 DER Comunicación
C:13 915 Alimentación pantalla LCD DER Ligar B:1 este módulo con B:1 do Módulo Izquierdo
C:1 660 Señal sonora y luz puerta Der1 Ligar B:2 este módulo con B:2 do Módulo Izquierdo
C:2 601 Señal sonora luz puerta Der2
E13590
