Producto: LOAD HAUL DUMP

Modelo: R1300G LOAD HAUL DUMP LJB
Configuración: R1300G Underground Mining LJB00001-UP (MACHINE)
POWERED BY 3306 Engine

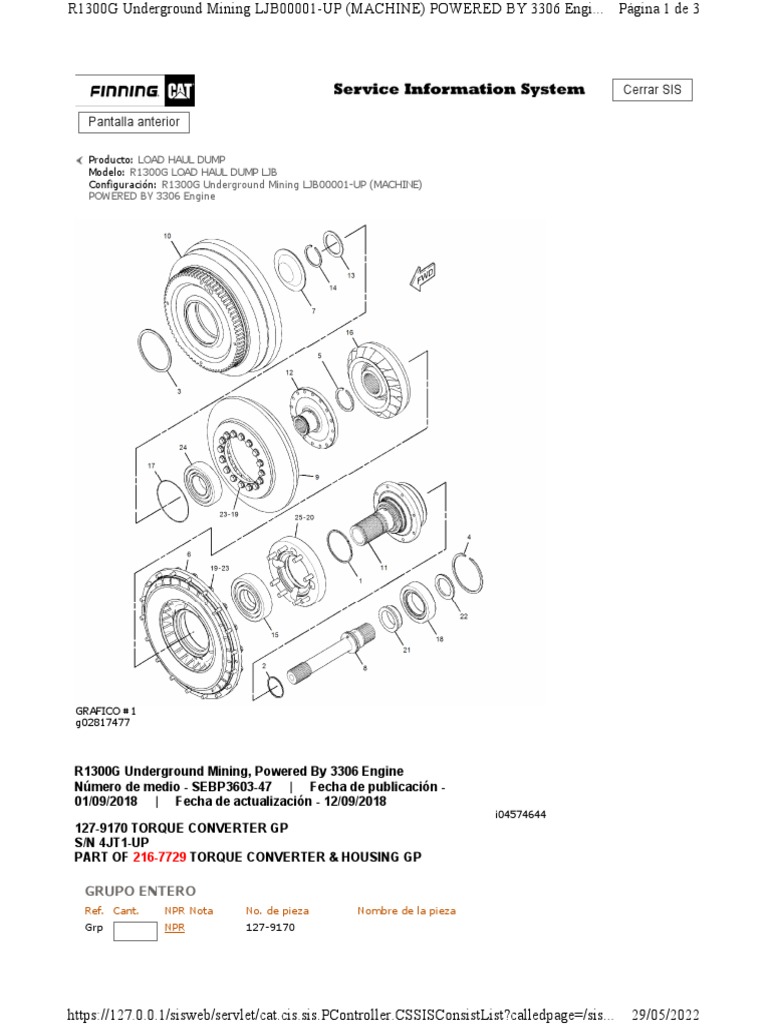

GRAFICO #1
g02817477

R1300G Underground Mining, Powered By 3306 Engine

Número de medio - SEBP3603-47 | Fecha de publicación -
01/09/2018 | Fecha de actualización - 12/09/2018
i04574644
127-9170 TORQUE CONVERTER GP
S/N 4JT1-UP
PART OF 216-7729 TORQUE CONVERTER & HOUSING GP

GRUPO ENTERO
Ref. Cant. NPR Nota No. de pieza Nombre de la pieza
Grp NPR 127-9170

https://127.0.0.1/sisweb/servlet/cat.cis.sis.PController.CSSISConsistList?calledpage=/sis... 29/05/2022
R1300G Underground Mining LJB00001-UP (MACHINE) POWERED BY 3306 Engi... Página 2 de 3

TORQUE CONVERTER GP
(GRUPO DE CONVERTIDOR
DE PAR)

PIEZAS INDIVIDUALES
Cant.
Ref. Cant. NPR Nota No. de pieza Nombre de la pieza
req.
RING-SEAL (ANILLO DE
1 NPR 1T-1621 1
SELLO)
RING-PISTON (ANILLO DE
2 NPR 3N-8506 1
PISTÓN)
RING-RETAINING (ANILLO
3 NPR 5K-9065 1
DE RETENCIÓN)
RING-RETAINING (ANILLO
4 NPR 5P-6414 1
DE RETENCIÓN)
RING-RETAINING (ANILLO
5 NPR 6V-8128 1
DE RETENCIÓN)
IMPELLER-CONVERTER
6 NPR 6Y-1085 1 (RODETE DEL
CONVERTIDOR)
COVER-END (CUBIERTA DE
7 NPR 6Y-1087 1
EXTREMO)
SHAFT-OUTPUT (EJE DE
8 NPR 6Y-3148 1
SALIDA)
TURBINE-CONVERTER
9 NPR 6Y-3149 1 (TURBINA DEL
CONVERTIDOR)
10 NPR 6Y-4859 1 HOUSING (CAJA)
CARRIER AS (CONJUNTO DE
11 NPR 7T-8518 1
PORTADOR)
NPR 4S-8541 1 DOWEL (ESPIGA)
HUB AS (CONJUNTO DE
12 NPR 8E-6539 1
MAZA)
NPR 4S-8541 1 DOWEL (ESPIGA)
SPACER (ESPACIADOR)
13 NPR 8E-6648 1
(60.2X80X3-MM THK)
RING-SNAP (ANILLO DE
14 NPR 064-3843 1
RESORTE)
BALL BEARING (COJINETE
15 NPR 119-5727 1
DE BOLAS)
16 NPR 351-8434 1 STATOR (ESTATOR)
SEAL-O-RING (SELLO
17 NPR 3E-6799 1
ANULAR)
BEARING-OUTER (COJINETE
18 NPR 5K-8591 1
EXTERIOR)
BOLT (PERNO) (M10X1.5X30-
19 NPR M 6V-1820 34
MM)
BOLT (PERNO)
20 NPR M 6V-3823 8
(M12X1.75X60-MM)
RACE-ROLLER BEARING
21 NPR 6V-4350 1 (PISTA DE COJINETE DE
RODILLOS)
PLATE-INNER RACE
22 NPR 6V-4351 1 (PLANCHA DE PISTA
INTERIOR)
WASHER (ARANDELA)
23 NPR 6V-5839 34
(11X21X2.5-MM THK)
BALL BEARING (COJINETE
24 NPR 8E-5247 1
DE BOLAS)
GEAR-PUMP DRIVE
25 NPR 8E-8488 1 (ENGRANAJE DE MANDO
DE BOMBA) (62-TEETH)

Abreviaturas:

M - METRIC PART

https://127.0.0.1/sisweb/servlet/cat.cis.sis.PController.CSSISConsistList?calledpage=/sis... 29/05/2022
R1300G Underground Mining LJB00001-UP (MACHINE) POWERED BY 3306 Engi... Página 3 de 3

SMCS Codes
3101
