320D & 320D L Excavators, Powered By 3066 Engine(SEBP4454 - 32) - Documen...

Página 1 de 3

Cerrar SIS

Pantalla anterior

Producto: EXCAVATOR
Modelo: 320D EXCAVATOR CXY00168
Configuración: 320D & 320D L Excavators CXY00001-UP (MACHINE)
POWERED BY 3066 Engine

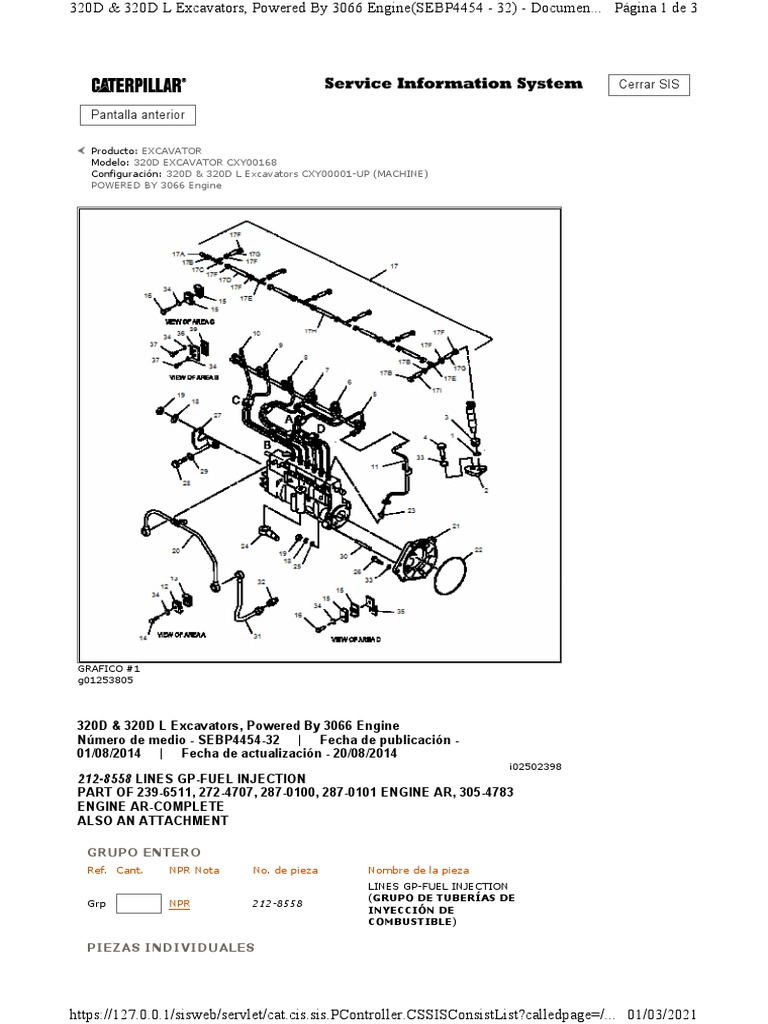

GRAFICO #1
g01253805

320D & 320D L Excavators, Powered By 3066 Engine

Número de medio - SEBP4454-32 | Fecha de publicación -
01/08/2014 | Fecha de actualización - 20/08/2014
i02502398
212-8558 LINES GP-FUEL INJECTION
PART OF 239-6511, 272-4707, 287-0100, 287-0101 ENGINE AR, 305-4783
ENGINE AR-COMPLETE
ALSO AN ATTACHMENT

GRUPO ENTERO
Ref. Cant. NPR Nota No. de pieza Nombre de la pieza
LINES GP-FUEL INJECTION
(GRUPO DE TUBERÍAS DE
Grp NPR 212-8558
INYECCIÓN DE
COMBUSTIBLE)

PIEZAS INDIVIDUALES

https://127.0.0.1/sisweb/servlet/cat.cis.sis.PController.CSSISConsistList?calledpage=/... 01/03/2021
320D & 320D L Excavators, Powered By 3066 Engine(SEBP4454 - 32) - Documen... Página 2 de 3

Cant.
Ref. Cant. NPR Nota No. de pieza Nombre de la pieza
req.
GASKET
1 NPR 1R-6573 6
(EMPAQUETADURA)
2 NPR 113-0363 6 SUPPORT (SOPORTE)
SEAL-RUBBER (SELLO DE
3 NPR 154-0489 6
CAUCHO)
BOLT (PERNO) (M8X1.25X20-
4 NPR M 8T-4189 6
MM)
5 NPR 212-8599 1 PIPE (TUBO)

6 NPR 212-8600 1 PIPE (TUBO)

7 NPR 212-8601 1 PIPE (TUBO)
8 NPR 212-8602 1 PIPE (TUBO)
9 NPR 212-8603 1 PIPE (TUBO)

10 NPR 212-8604 1 PIPE (TUBO)

11 NPR 212-8605 1 PIPE (TUBO)
12 NPR 094-9596 2 CLAMP (ABRAZADERA)
13 NPR 094-9597 2 CLAMP (ABRAZADERA)
BOLT (PERNO) (M6X1X16-
14 NPR M 5C-9553 2
MM)
15 NPR 094-9581 8 CLAMP (ABRAZADERA)
BOLT (PERNO) (M6X1X25-
16 NPR M 6V-7357 4
MM)
HOSE AS (CONJUNTO DE
17 NPR 212-8606 1
MANGUERA)
17A NPR 094-7235 1 CAP (TAPA)
CLIP-HOSE (BROCHE DE
17B NPR 096-0174 3
MANGUERA)
17C NPR 195-8366 2 FITTING (CONEXIÓN)
17D NPR 212-8497 4 HOSE (MANGUERA)
17E NPR 195-8369 4 FITTING (CONEXIÓN)
17F NPR 195-8372 22 CLIP (BROCHE)
17G NPR 195-8368 6 HOSE (MANGUERA)
17H NPR 212-8607 1 HOSE (MANGUERA)
17I NPR 217-5474 1 HOSE (MANGUERA)
LOCKWASHER (ARANDELA
18 NPR 7X-0796 5
DE TRABA)
NUT (TUERCA) (M10X1.25-
19 NPR M 6V-8231 5
THD)
20 NPR 193-2702 1 PIPE (TUBO)
21 NPR 5I-7576 1 FLANGE (BRIDA)
SEAL-O-RING (SELLO
22 NPR 096-9529 1
ANULAR)
23 NPR 5I-7743 1 FITTING (CONEXIÓN)
24 NPR 125-2983 1 FITTING (CONEXIÓN)
WASHER-HARD (ARANDELA
25 NPR 8T-4121 4
DURA) (11X21X2.5-MM THK)
BOLT (PERNO) (M8X1.25X18-
26 NPR M 5I-5108 2
MM)
27 NPR 212-8509 1 BRACKET (SOPORTE)
BOLT (PERNO)
28 NPR M 8T-4179 1
(M12X1.75X20-MM)
LOCKWASHER (ARANDELA
29 NPR 096-2501 1
DE TRABA)
30 NPR 212-8499 4 STUD (PRISIONERO)
31 NPR 5I-8070 1 PIPE (TUBO)
32 NPR 5I-8058 1 CONNECTOR (CONECTOR)

https://127.0.0.1/sisweb/servlet/cat.cis.sis.PController.CSSISConsistList?calledpage=/... 01/03/2021
320D & 320D L Excavators, Powered By 3066 Engine(SEBP4454 - 32) - Documen... Página 3 de 3

33 NPR 3B-4505 8 LOCKWASHER (ARANDELA

DE TRABA)
LOCKWASHER (ARANDELA
34 NPR 096-2500 6
DE TRABA)
35 NPR 239-6605 1 PLATE (PLACA)
36 NPR 239-6524 1 CLAMP (ABRAZADERA)
BOLT (PERNO) (M6X1X20-
37 NPR M 8T-4138 2
MM)
39 NPR 233-1283 1 CLAMP (ABRAZADERA)

Abreviaturas:

M - METRIC PART

SMCS Codes
1252 1254
