LAB. TELECOM.

DATOS

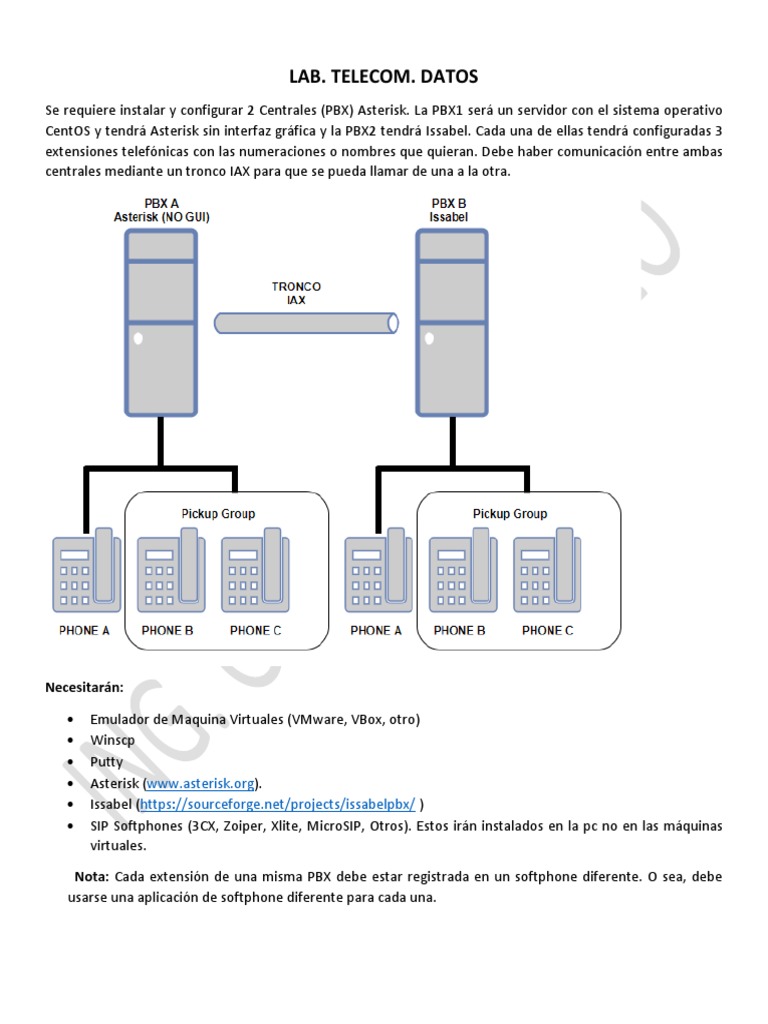

Se requiere instalar y configurar 2 Centrales (PBX) Asterisk. La PBX1 será un servidor con el sistema operativo
CentOS y tendrá Asterisk sin interfaz gráfica y la PBX2 tendrá Issabel. Cada una de ellas tendrá configuradas 3
extensiones telefónicas con las numeraciones o nombres que quieran. Debe haber comunicación entre ambas
centrales mediante un tronco IAX para que se pueda llamar de una a la otra.

Necesitarán:

• Emulador de Maquina Virtuales (VMware, VBox, otro)

• Winscp
• Putty
• Asterisk (www.asterisk.org).
• Issabel (https://sourceforge.net/projects/issabelpbx/ )
• SIP Softphones (3CX, Zoiper, Xlite, MicroSIP, Otros). Estos irán instalados en la pc no en las máquinas
virtuales.
Nota: Cada extensión de una misma PBX debe estar registrada en un softphone diferente. O sea, debe
usarse una aplicación de softphone diferente para cada una.
Otros requisitos

• Los servidores debe ser instalaciones nuevas para esta entrega. Máquinas virtuales no recientes no
serán evaluadas.
• 6 extensiones en total. Como se ilustra 2 de las extensiones en cada PBX estarán en un mismo Pickup
Group. Esto significa que al llamar a alguna de ellas la otra debe poder recoger esa llamada.
El estudiante debe saber:

• Forma en cómo funciona Asterisk, los archivos SIP.conf, Extensions.conf, IAX2.conf, otros.
• Editar archivos de configuración
• Modificar las configuraciones
• Iniciar, Parar, Reiniciar servicios
• Crear extensiones, troncos, grupos
• Monitorear las llamadas
• Detectar errores

• Tarea debe ser entregada dentro del tiempo correspondiente.

• No hay prórrogas.

En la PBX con Asterisk sin interfaz gráfica las llamadas deben quedar registradas en un archivo .csv que
de nombre tendrá el nombre del estudiante. Este archivo solo debe contener estos campos en este
orden:

a) Caller ID
b) Número extensión llamante
c) Número extensión llamada
d) Fecha llamada
e) Hora llamada

Se debe entregar lo siguiente:

Entrega 1. Fecha 13/07/2023

Video que muestre lo siguiente:

***Antes de cada llamada debe mostrarse el servidor en el cual está registrado el teléfono.

1) Ip de las centrales en donde están registrados.

2) Marcando hacia una de las extensiones que está en el call Group de pbx1. Ambos softphone deben
estar a los lados de la pantalla y en el centro la consola de Asterisk mostrando la llamada. Se debe
mostrar la extensión a la que se llama contestando su llamada y luego hacer otra llamada en donde
es la otra extensión que recoge la llamada.

Entrega 2. Fecha 20/07/2023

3) Marcando hacia una de las extensiones que está en el call Group de pbx2. Ambos softphone deben
estar a los lados de la pantalla y en el centro la consola de Asterisk mostrando la llamada. Se debe
mostrar la extensión a la que se llama contestando su llamada y luego hacer otra llamada en donde
es la otra extensión que recoge la llamada.
Entrega 3. Fecha 27/07/2023

4) Luego otro video que se muestre haciendo la llamada desde un teléfono de la PBX1 a la PBX2. Ambos
softphone deben estar a los lados de la pantalla y en el centro la consola de Asterisk mostrando la
llamada.
5) OJO: Se debe mostrar el archivo .csv vacío y luego de cada llamada mostrar si ha insertado
correctamente los datos.

a) Capturas
1) Información tarjetas de red (hostname, IP, Gateway, DNS) de los servidores
2) Resultado del comando stat /etc/shadow
3) Resultado de los comandos md5sum /etc/fstab
4) Resultado del comando /etc/centos-release.
5) Adjuntar el archivo extensions.conf donde se muestren la configuración hecha
6) Adjuntar el archivo sip.conf donde se muestren la configuración hecha
7) Adjuntar el archivo iax.conf donde se muestren la configuración hecha
8) Captura del resultado del comando sip show peers
9) Adjuntar el archivo .csv creado y el archivo o archivos de configuración que hacen funcionar
esto.
10) Captura de las configuraciones de los 3 teléfonos en Issabel

El o los videos deben evidenciar que fue hecho por el estudiante, ya sea diciendo su nombre o
mostrando en pantalla información que así lo indique. Deben evitarse cortes a menos que sean videos
diferentes. La imagen debe ser clara, si no es posible ver claramente el contenido, no podrá ser
evaluado y no tendrá nota.
