El capacitor

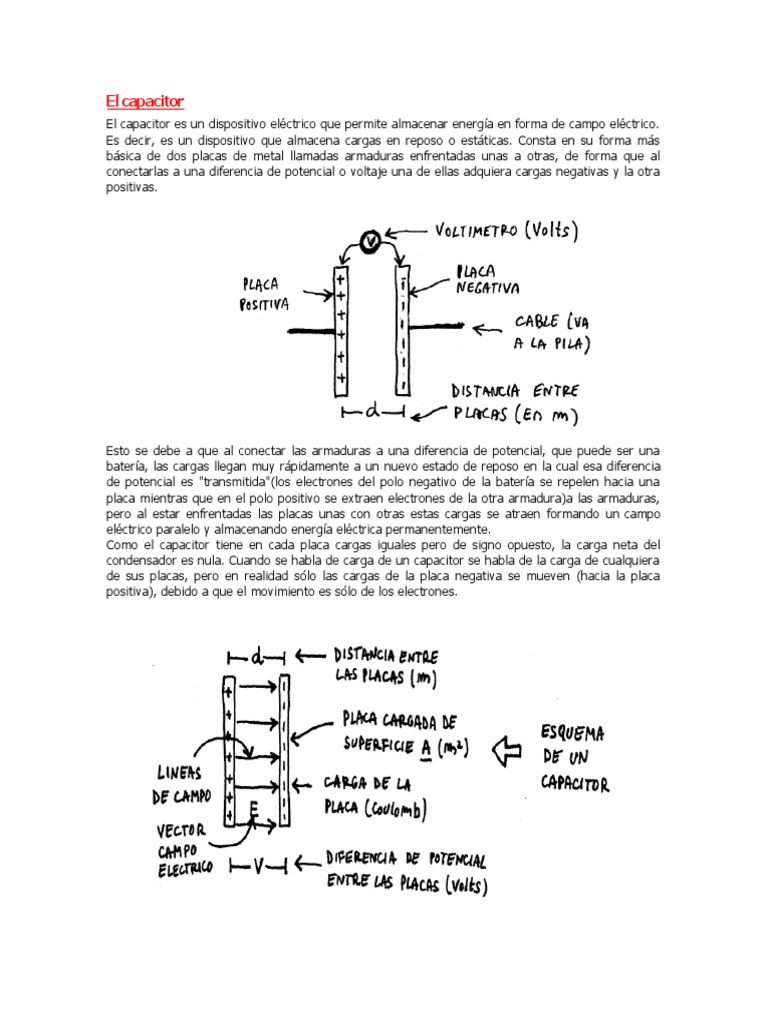

El capacitor es un dispositivo eléctrico que permite almacenar energía en forma de campo eléctrico.
Es decir, es un dispositivo que almacena cargas en reposo o estáticas. Consta en su forma más
básica de dos placas de metal llamadas armaduras enfrentadas unas a otras, de forma que al
conectarlas a una diferencia de potencial o voltaje una de ellas adquiera cargas negativas y la otra
positivas.

Esto se debe a que al conectar las armaduras a una diferencia de potencial, que puede ser una
batería, las cargas llegan muy rápidamente a un nuevo estado de reposo en la cual esa diferencia
de potencial es "transmitida"(los electrones del polo negativo de la batería se repelen hacia una
placa mientras que en el polo positivo se extraen electrones de la otra armadura)a las armaduras,
pero al estar enfrentadas las placas unas con otras estas cargas se atraen formando un campo
eléctrico paralelo y almacenando energía eléctrica permanentemente.
Como el capacitor tiene en cada placa cargas iguales pero de signo opuesto, la carga neta del
condensador es nula. Cuando se habla de carga de un capacitor se habla de la carga de cualquiera
de sus placas, pero en realidad sólo las cargas de la placa negativa se mueven (hacia la placa
positiva), debido a que el movimiento es sólo de los electrones.
Cuánta carga almacena un condensador al aplicársele una diferencia de potencial entre sus
terminales viene determinada por una magnitud llamada capacitancia.

Esto viene dado por la fórmula:

C=Q/V
C:Faraday
Q:Coulomb
V: Volt

En realidad, todo conductor eléctrico tiene una capacitancia intrínseca, e incluso componentes
electrónicos semiconductores como diodos especiales pueden desarrollar capacitancias altas en
determinados casos. No obstante, el condensador, como su nombre lo dice, es un componente
hecho especialmente para tener una capacitancia alta y esta dependerá del material con que esté
hecho y su forma geométrica.

La capacitancia de mide en unidades llamadas faradios, en honor al célebre científico inglés Michael

Faraday, quién descubrió del fenómeno de la inducción electromagnética y realizó trabajos
importantes en electroquímica.
Un faradio se puede definir como la capacidad que tiene que tener un conductor para que al
aplicársele un voltio de diferencia de potencial, adquiera la carga de un culombio.

En la práctica, el faradio es una unidad excesivamente grande, por lo que en la práctica se utilizan
submúltiplos como los milifaradios, microfaradios  (1 mF = 1 x 10-6 F), nanofaradios (1hF = 1 x 10-
9 F) y picofaradios (1 rF = 1 x 10-12 F).

Cabe mencionar que desde hace unas décadas se vienen desarrollando los supercapacitores,
teniendo éstos capacitancias medidas en faradios y en tamaños cada vez más reducidos.
Para un capacitor su forma más básica, es decir un condensador plano paralelo, la capacitancia se
puede expresar también como:

C=e?.S
D

Dónde:
?=Permitividad del dieléctrico
S=Superficie efectiva de las placas
D=Distancia entre las placas
Se puede aumentar la capacitancia de un condensador si se introduce un aislante o dieléctrico
entre las placas, llenando todo el espacio existente entre éstas. Esto se debe a un efecto conocido
como polarización del dieléctrico.
La polarización en un dieléctrico es un reordenamiento de los electrones en dicho aislante que se
consigue acercando un cuerpo cargado a un extremo del aislante. En el aislante se producirá un
movimiento muy pequeño de los electrones (menor que el diámetro atómico), y éste quedará
cargado positivamente por un lado y negativamente por el otro.
Si insertamos un dieléctrico a un capacitor ya cargado el voltaje en éste se reducirá pero la
capacitancia aumentará, manteniéndose igual la carga. Si hacemos lo mismo con un capacitor que
está conectado a una batería, la batería suministrará más carga para mantener la tensión original,
por lo que la carga en el capacitor aumentará.
La capacitancia en ambos casos se verá aumentada por el factor k.
C=CoK
Diversos materiales se utilizan como dieléctricos, como la baquelita, la cera de abejas, mica
moscovita, etc.
Reseña Histórica del Capacitor
Inventada alrededor de 1745 por el físico holandés Pieter van Musschenbroek, la botella de Leyden
es considerada como la versión primitiva del capacitor, siendo común encontrarla en los
laboratorios de física, aunque ya no se usa de manera práctica. Esta consiste en una botella
de vidrio forrada en estaño por fuera y con bolitas de este mismo metal por dentro.
Del interior de la botella sale una varilla metálica que termina en una esfera y toca en la parte
inferior a las bolitas de estaño. El vidrio hace de dieléctrico y la varilla y la parte exterior de la
botella hacen de armaduras. Se puede incluso hacer una botella de Leyden casera, pero se debe
tener cuidado de no tocar las armaduras(a menos que uno disfrute recibiendo descargas) debido a
que pueden llegar a tener capacitancias muy altas y cargarse a varios miles de voltios.

Más tarde, Benjamín Franklin inventaría el condensador plano paralelo, es decir la forma más
básica del capacitor moderno. Franklin se dio cuenta de que "el fluido eléctrico"(las cargas),
término que se usaba en aquella época, no se creaba ni se destruía, sino que simplemente pasaba
de un objeto a otro. Esto implicaba que dos placas enfrentadas una con otra tendrían el mismo
efecto que una botella de Leyden. Él lo llamó "batería eléctrica”, un término que hoy usamos de
manera diferente. De todos modos, la batería es esencialmente un capacitor y viceversa, los dos
almacenan carga, la diferencia es que la batería es capaz de mantener constante la diferencia de
potencial entre sus terminales debido a la presencia de iones disueltos en un electrolito que
reaccionan químicamente con los electrodos. En cambio un capacitor solo puede mantener una
corriente transitoria hasta que la diferencia de potencial entre sus placas sea 0,es decir hasta que
estén al mismo potencial.

Por otro lado, hay registros muy antiguos en los cuales se hace referencia al capacitor. Por ejemplo
en la Biblia en los libros de Moisés se habla del Arca de la Alianza, el cual no era otra cosa más que
un capacitor muy grande. Este consistía en una caja forrada en oro por dentro y por fuera, y hecha
de madera la cual es un buen dieléctrico. El Arca de cargaba de electricidad estática debido a que
durante las noches se le dejaba sobre piel de cabra y en toda la sequedad del desierto. Por esto,
según el relato bíblico, ninguna persona podría tocar el Arca. Teniendo en cuenta las medidas del
arca y que el arca se comporta como un conjunto de capacitores(placas enfrentadas en todos los
lados con madera entre ellos), se puede calcular su capacitancia, la cual resulta ser de unos pocos
nanofaradios.
Esto se ve claramente en la fórmula del capacitor, y es que la carga que adquiere un capacitor
puede ser muy alta si el voltaje entre sus terminales es alto, a pesar de que la capacidad del
condensador sea pequeña. Entonces, el Arca de la Alianza debió cargarse a un voltaje bastante alto
para llegar a ser peligrosa.
Asociación de capacitores

Al igual que las resistencias, los capacitores suelen ser conectados en serie o paralelo,
formando bancos de capacitores.
Si se conectan capacitores en serie, de esta forma:

Los capacitores están conectados de tal modo que la placa positiva de uno se conecta a la negativa
del otro, y así sucesivamente. La suma de los voltajes de cada condensador será igual al voltaje
total.
Como los capacitores están uno detrás de otro, la carga será la misma en todos los capacitores.

Entonces, queda demostrado que al asociar capacitores en serie, la capacidad total viene dada por
el inverso de la suma de los inversos de cada capacitancia individual.
El sistema de comporta como un capacitor con un gran espacio entre sus placas, lo que disminuye
la capacitancia total.
Si se conectan capacitores en paralelo, de esta forma:
Las cargas en cada capacitor son diferentes puesto que están al mismo voltaje pero con
capacitancias diferentes, luego:

Al conectar capacitores en paralelo, las capacitancias se suman. El sistema se comporta como un

capacitor con placas muy grandes, y al aumentar el área de las placas se incrementa también la
capacitancia.

Comportamiento del capacitor en circuitos DC

Si conectamos el capacitor a los polos de una batería, el polo positivo atraerá electrones de una de
las placas de este, quedando esta placa cargada positiva, y el polo negativo de la batería repelerá
los electrones hacia la otra placa del condensador, quedando está cargada negativamente. Ahora
bien, esto no necesariamente ocurre instantáneamente, al condensador le toma tiempo cargarse. Si
uno conecta un capacitor directamente a la batería esto ocurre en fracciones de segundo, pero si
hubiese una resistencia conectada en serie al capacitor; el flujo de electrones en las placas se
reduciría y al capacitor le tomaría más tiempo llegar al máximo nivel de carga, es decir cuando
tenga entre sus terminales el voltaje de la batería.Además,el tiempo de carga depende de la
capacidad del capacitor.

La fórmula matemática que describe este proceso es:

q=C.V.(1-e-t/rc)

Dónde:
q=carga almacenada en el capacitor al transcurrir un tiempo t
C=capacidad del capacitor
V=voltaje proporcionado por el generador
e=es el número inconmensurable o de Neper, su valor es 2,718281828.

Al observar la fórmula se puede ver que un condensador nunca se cargará al 100%,si bien es
posible acercarse al máximo según se deje pasar tanto tiempo como se desee.
Siendo el producto rc el tiempo, se puede reemplazar en la fórmula y resolver:

El producto de una capacitancia por una resistencia es el tiempo

Ahora bien, a este producto rc se le llama constante de tiempo. Podemos reemplazar entonces el t
de la fórmula por rc y así resolver y obtener el valor de carga que se almacena en un capacitor
transcurrida una constante de tiempo rc:

q=C.V.(1-e-t/rc)
q=C.V.(1-e-rc/rc)
q=C.V.(1-e-1)
q=C.V.(1-0.368)
q=0.632CV

Con lo que se obtiene que al transcurrir una constante de tiempo el capacitor queda cargado al
63.2%, ya que CV es el máximo valor de carga que puede llegar a tener el capacitor.
Con 5 constantes de tiempo el capacitor estará cargado al 99.3%, por lo que se puede decir en la
práctica que el capacitor está totalmente cargado.
Cabe mencionar que generalmente se escribe la fórmula de esta manera:

V=V.0.(1-e-t/rc)

Ya que podemos, expresar q en función de voltaje y capacidad y cancelar la capacitancia en ambos

miembros.V0 es el voltaje inicial al que se halla el capacitor antes de cerrar el circuito, en caso lo
tenga.
Esta fórmula es la que se usa en realidad ya que en los circuitos nos interesa saber a qué voltaje se
cargará un capacitor en un determinado tiempo.
Esta es la gráfica para la descarga de un condensador:
En este caso la fórmula es:
q=C.V.(e-t/rc)

Entonces, el proceso es el mismo con la diferencia que ésta vez al transcurrir una constante de
tiempo rc, el capacitor quedará con el 32.8% de su carga inicial.

Circuito complejo
Al conectar en paralelo un capacitor con una resistencia R,el capacitor se comporta como una
resistencia que va de 0 al infinito, es decir, que va a ir desviando la corriente a la resistencia R
hasta que el capacitor no la deja pasar más. En otras palabras, el capacitor cortocircuita la
resistencia progresivamente hasta que se carga totalmente. Esto provoca que el voltaje tanto del
capacitor como de la resistencia vaya en aumento, efecto que tiene muchas aplicaciones prácticas.
Por ejemplo podría conectarse la base de un transistor a una resistencia en serie y todo conectarse
con un capacitor en paralelo.Entonces,por la base del transistor pasaría una corriente en aumento y
asimismo por el colector, lo que puede usarse para disparar señales en temporizadores
o sistemas de alarmas, usando incluso condensadores muy pequeños ya que se puede incrementar
el tiempo de carga con resistencias y aprovechar la amplificación del transistor para enviar una
corriente relativamente grande por el colector. En realidad, para estos fines se usan chips
y microprocesadores, pero vale mencionar lo anterior como prueba de concepto.
Aparte de todo esto, también la corriente en el circuito disminuye ya que el condensador jala la
cantidad de corriente que va necesitando mientras se carga, por lo que en una resistencia
conectada en serie con la red en paralelo, el voltaje iría más bien en disminución. Es como decir
que los voltajes se van "balanceando".
Hallar el tiempo que demorará el condensador en cargarse es un poco más complejo que lo que
ocurre con un condensador en serie. Al conectar un condensador en serie sólo hay que multiplicar
la resistencia del circuito por la capacitancia del condensador y así hallar la constante de tiempo. El
voltaje final del condensador es el voltaje de la batería o diferencia de potencial a la que esté
conectada junto con la resistencia.
Pues bien, para hallar la constante de tiempo en un condensador que está conectado en paralelo
con una resistencia debemos usar el teorema de Thevenin.
El teorema de Thevenin nos dice que un circuito complejo se puede reducir a un equivalente de
una fuente, una resistencia en serie y una resistencia de carga o load, que es la que nos interesa.
Por ejemplo, si tenemos una carga o una resistencia que cambia constantemente debido a que es
el producto de conectar varias resistencias o aparatos en paralelo, la resistencia total siempre
cambiará dependiendo del número de resistencias conectadas al mismo tiempo. Sería entonces
muy tedioso tener que recalcular los valores de voltaje y corriente para cada valor de resistencia
que asuma la carga, y peor aún si tenemos un circuito complejo con más de un generador y ramas
en dónde pasen varias corrientes.
Así, todo se reduciría a un equivalente de un V Thevenin y una resistencia Thevenin, a la cuál
conectaremos en serie nuestra carga. Este circuito equivalente se comportará exactamente igual
que el circuito real.
Por ejemplo, en un circuito complejo como este:

Y asumiendo que nuestra resistencia de 560 ohm es nuestra carga, que estará sujeta a cambios,
vemos que no sería tan sencillo y rápido recalcular la tensión y corriente en ella para cada valor de
resistencia que pueda tomar.

Los pasos para aplicar el teorema de Thevenin son los siguientes:

1) Remover nuestra carga momentáneamente y resolver el circuito para hallar el voltaje que habría
en los dos puntos donde estuvo conectada la carga. Este es el V Thevenin.
2) Remover todas las fuentes de voltaje y reemplazarlas por alambre. Si además hay fuentes de
corriente, se deben remover dejando dos puntos abiertos. Luego de remover las fuentes, se calcula
la resistencia desde el punto de vista de los puntos donde estuvo conectada la carga. Esta es la
resistencia Thevenin
3) Se conecta la resistencia de carga o load al circuito Thevenin equivalente y se resuelve el circuito
para hallar los V y I en la carga.
Volviendo al circuito, removemos la carga y aplicamos la primera ley de Kirchhoff:

24V+9V=I.33Kohm
I=33/3300=0,010A o 10mA

En los puntos en los que removimos la carga el V será:

0,010.600=6V
9V-6V=3V, este es nuestro V Thevenin.

Luego hallamos la resistencia equivalente que sería

2.7kohm.600ohm
(2.7kohm+600ohm)
=490.90 ohm

Luego tenemos entonces nuestro voltaje Thevenin y la resistencia Thevenin que ahora conectamos
en serie con la resistencia de 560.Al resolver el simple circuito se obtiene un valor de voltaje de
1.59V a una corriente de 2.85 mA
Voy a comprobar la equivalencia de los dos circuitos resolviendo el circuito:
Asumiendo los sentidos reales de circulación:

En la Malla 1(izquierda):
24=560.(IA-IB)+IA2.7k
24=3260IA-560IB
En La Malla 2(derecha):
9=600Ib+560.(Ib-IA)
9=1160IB-560IA
Luego:
24=3260IA-560IB (1160)
9=-560IA+1160IB (560)
27840=3781600IA
5040=-313600IA
32880=3468000IA
I=9.48mA
I=12.33Ma

Luego, las corrientes que pasan por 560 son contrarias y se deben restar debido a la segunda ley
de Kirchhoff.
Obtenemos entonces 2.85mA y 1.59V, demostrando así la equivalencia entre los dos circuitos.
Así, se puede resolver cualquier circuito con capacitor conectados en paralelo o en serie, incluso
cuando haya las dos configuraciones en uno solo.
Podemos concluir entonces que en un circuito vivo, los capacitores tienden a resistir todo cambio
en la tensión entre sus terminales, comportándose como una fuente o como una carga
dependiendo del tipo de oposición. Esto es similar a lo que ocurre en un inductor, pero el
funcionamiento y los efectos en un circuito son distintos.
En realidad, hay mucho más que decir sobre los condensadores, especialmente en corriente
alterna y en aplicaciones con semiconductores; pero he querido más bien hablar de algunas cosas
básicas que no he visto escritas en otros artículos. He omitido poner imágenes y gráficas sobre el
proceso de carga y descarga ya que hay otros trabajos que ya han cubierto muy bien esos puntos.
Espero este aporte sea de utilidad.

Tipos de capacitores.
Los capacitores se fabrican en gran variedad de formas y se pueden mandar a hacer de acuerdo a
las necesidades de cada uno. El aire, la mica, la cerámica, el papel, el aceite y el vacío se usan
como dieléctricos, según la utilidad que se pretenda dar al dispositivo.
El primer capacitor es la botella de Leyden, el cual es un capacitor simple en el que las dos placas
conductoras son finos revestimientos metálicos dentro y fuera del cristal de la botella, que a su vez
es el dieléctrico. La magnitud que caracteriza a un capacitor es su capacidad, cantidad de carga
eléctrica que puede almacenar a una diferencia de potencial determinado.
La botella de Leyden, uno de los capacitores más simples, almacena una carga eléctrica que puede
liberarse, o descargarse, juntando sus terminales, mediante una varilla conductora. La primera
botella de Leyden se fabricó alrededor de 1745, y todavía se utiliza en experimentos de laboratorio.

Capacitor de aluminio.

Este capacitor está formado por una especie de barril de aluminio y su dieléctrico es un mescla de
ácido bórico, este capacitor tiene un gran funcionamiento cuando se manejan bajas frecuencias
pero cuando está en frecuencias mediana o altas, este tipo de capacitor tiende a tener grandes
pérdidas de frecuencia, es utilizado en fuente de alimentación (en especial las conmutativas) y
equipos de audio.

Capacitores autorregenerables.

Estos están clasificados dentro de los capacitores de papel, ya que están hechos de ente material,
son utilizados mucho en la industria, ya que si se presenta una sobrecarga, la cual supere las
características del material dieléctrico, esta sobrecarga rompe el papel en algún instante y produce
un corto circuito, entre el barril (armadura), esto produce una gran cantidad de corriente en la
armadura en la parte donde se trono derritiendo una capa de aluminio la cual rodea el corto
circuito y restablece el aislamiento que se debe encontrar entre las armaduras, regresando a un
estado original.
Capacitor de aire.

Este tipo de capacitores son habitualmente de placas paralelas siendo su dieléctrico el aire, el cual
esta encapsulado en una estructura de vidrio, este tipo de condensadores solo permite valores
pequeños de capacitancia, son utilizado muy frecuentemente en radares y radios, tienen un gran
funcionamiento de frecuencias altas y tienen una nula perdida en si dieléctrico a igual que no
tienen polaridad.

Capacitores bipolares.

estos capacitores son utilizados en la corriente alterna, en caso de que la corriente se invierta, se
encuentran compuestos por un par de condensadores electrolíticos en forma de serie inversa, este
tipo de capacitores no funcionan en altas frecuencias.

Capacitores cerámicos.

Estos utilizan cerámica 8 distintos tipos de esta) como su dieléctrico, se encuentras distintos tipos
de capacitores los cuales su dieléctrico está formado por una sola pila de cerámica, pero también
los hay con dieléctricos formado por pilas de láminas, estos capacitores funcionan para distintas
frecuencias incluyendo las microondas.
Capacitores electrolíticos.

Este tipo de capacitores utilizan un electrolito como parte de su armadura actuando esta como un
cátodo, si se aplica un voltaje adecuado, este electrolito pondrá una carga aislante bore el segundo
barril (armadura) llamado ánodo, obteniendo capacitancia elevada, estos capacitores son
apropiados para la corriente alterna, pero si la polaridad se invierte, se destruye el óxido, dándole
paso a un corto circuito entre el barril y el electrolito, para posteriormente sufrir una aumento de
temperatura y luego explotar.

Capacitores de mica.

Estos capacitores utilizan la mica como dieléctrico, debido a que esta presenta bajas perdidas,
soporta altas temperaturas, se exfolia en láminas finas, no se desgasta con el óxido ni con la
humedad, se construye poniendo una leve capa de aluminio en el barril, para después soldarlo a
cada terminal, soportan altos voltajes y funcionan bien en altas frecuencias, aunque tienen un
precio muy elevado, por esta razón se opta por otros.

Capacitores de papel.
Utilizan como dieléctrico papel bakelizado, parafinado o tan solo que se encuentre reducida su
higrometría y aumentado su aislamiento, se encuentra formado por dos cintas de papel una de
aluminio y otras dos de papel y otra de aluminio, las cuales se encuentran en forma de espiral
(enrolladas), donde las cintas de aluminio son los dos barriles, los cuales se encentran conectados a
las correspondientes terminales.

Capacitor de poliéster.

Está constituido por láminas de poliéster donde se aloja aluminio, el cual forma los barriles, las
láminas son apiladas y después conectadas por los extremos de estas.

Capacitores de tantalio.

Este también es un condensador electrolítico, pero se sustituye el aluminio por tantalio,

consiguiendo así perdidas menores de corriente, con respecto a las pérdidas de corriente en los
condensadores que contienen aluminio.

¿Para qué sirve un capacitor?

Un capacitor sirve para almacenar carga, es como una especie de recipiente con cargas adentro.
Tiene carga en sus placas. Esa carga está ahí guardada y no se va a ningún lado. Mientras el
capacitor este cargado, la carga se conserva. Después uno puede usar esa carga para lo que uno
necesite. Se le llama capacitor porque tiene capacidad para almacenar carga. A veces se usa
también el nombre "condensador".

La idea real de un capacitor es que sirva para almacenar carga. Después uno puede usar esa carga
para lo que quiera.
Un ejemplo que es muy utilizado por todos diariamente, es que los capacitores son los elementos
que se utilizan en las tarjetas de una computadora para suministrar la energía que se les da a los
componentes que le son conectados:

Esto también se usa en el flash de las cámaras de fotos. El capacitor del flash tarda un tiempo en
cargarse. Después esa carga se usa toda junta para sacar la foto.

También a veces en los aparatos hay una lucecita roja que marca "encendido", que al apagar el
aparato la lucecita se apaga poco a poco. Es el capacitor que se está descargando.

Problemas

Ejercicios de Circuitos en Serie

Lo primero será calcular la resistencia total. Esta resistencia total también se llama equivalente,
porque podemos sustituir todas las resistencias de los receptores en serie por una sola del valor de
la resistencia total. Fíjate en el circuito siguiente:

Rt = R1 + R2 + R3 = 10 + 5 + 15 = 30Ω. El circuito equivalente quedaría como el de la derecha

con una sola resistencia de 30 ohmios. Ahora podríamos calcular la Intensidad total del circuito.
Según la ley de ohm:

It = Vt/Rt = 6/30 = 0,2 A  que resulta que como todas las intensidades en serie son iguales:

   It = I1 = I2 = I3 = 0,2A   Todas valen 0,2 amperios.

Ahora solo nos queda aplicar la ley de ohm en cada receptor para calcular la tensión en cada uno
de ellos:

   V1 = I1 x R1 = 0,2 x 10 = 2V

   V2 = I2 x R2 = 0,2 x 5 = 1V

   V3 = I3 x R3 = 0,2 x 15 = 3V

Ahora podríamos comprobar si efectivamente las suma de las tensiones es igual a la tensión total:

Vt = V1 + V2 + V3 = 2 + 1 + 3 = 6 V Como ves resulta que es cierto, la suma es igual a la tensión

total de la pila 6 Voltios.

Recuerda: Para tener un circuito resuelto por completo es necesario que conozcas el valor de R, de
I y de V del circuito total, y la de cada uno de los receptores. En este caso sería:

   Vt, It y Rt

   V1, I1 y R1

   V2, I2 y R2

   V3, I3 y R3

Como ves ya tenemos todos los datos del circuito, por lo tanto  ¡Ya tenemos resuelto nuestro
circuito en serie!.
Puede que nos pidan calcular las potencias en el circuito. En este caso sabiendo la fórmula la
potencia que es P = V x I

   Pt = Vt x It = 6 x 0,2 = 1,2w

   P1 = V1 x I1 = 2 x 0,2 = 0,4w

   P2 = V2 x I2 =1 x 0,2 = 0,2w

   P3 = V3 x I3 = 3 x 0,2 = 0,6w

Fíjate que en el caso de las potencias la suma de las potencias de cada receptor siempre es igual a
la potencia total (en serie y en  paralelo) Pt = P1 + P2 + P3.

Si nos piden la energía consumida en un tiempo determinado solo tendremos que aplicar la fórmula
de la energía E = P x t. Por ejemplo vamos hacerlo para 2 horas.

Et = Pt x t = 1,2 x 2 = 2,4 wh (vatios por hora). Si nos piden en Kwh (kilovatios por hora) antes de
aplicar la fórmula tendremos que pasar los vatios de potencia a kilovatios dividiendo entre mil.

Pt = 0,0012 x 2 = 0,0024Kwh

También podríamos calcular las energía de cada receptor: E1 = P1 x t ; E2 = P2 x t ...., pero eso ya
lo dejamos para que lo hagas tu solito.

Aquí tienes otros dos circuitos en serie resueltos:

  Ejercicios Circuitos en Paralelo

Podríamos seguir los mismos pasos que en serie, primero resistencia equivalente, luego la
It, etc. En este caso vamos a seguir otros pasos y nos evitaremos tener que utilizar la
fórmula de la resistencia total.

Sabemos que todas las tensiones son iguales, por lo que:

Vt = V1 = V2 = V3 = 5V; todas valen 5 voltios.

Ahora calculamos la intensidad en cada receptor con la ley de ohm I = V / R.

   I1 = V1 / R1 = 5/10 = 0,5A

   I2 = V2 / R2 = 5/5 = 1A

   I3 = V3 / R3 = 5/15 = 0,33A

La intensidad total del circuito será la suma de todas las de los receptores.

It = I1 + I2 + I3 = 0,5 + 1 +0,33 = 1,83A   Date cuenta que la I3 realmente es

0,333333333... Por lo que cometeremos un pequeño error sumando solo 0,33, pero es tan pequeño
que no pasa nada.

¿Nos falta algo para acabar de resolver el circuito? Pues NO, ¡Ya tenemos nuestro circuito
en paralelo resuelto! ¿Fácil no?.

Repito que podríamos empezar por calcular Rt con la fórmula, pero es más rápido de esta
forma. Si quieres puedes probar de la otra manera y verás que te dará lo mismo.

Para calcular las potencias y las energías se hace de la misma forma que en serie.

Aquí te dejamos otro circuito en paralelo resuelto:



Bibliografía
http://www.alaska.net/~natnkell/leyden.htm
http://hyperphysics.phy-astr.gsu.edu/Hbase/electric/capdis.html
http://www.allaboutcircuits.com/vol_1/chpt_13/2.html
Autodidáctica Océano,Tomo IV "Física II",1996
http://www.allaboutcircuits.com/vol_1/chpt_13/5.html
 UNIVERSIDAD DE GUAYAQUIL
Facultad de Ingeniería Industrial

“Electricidad 1”
Tema: Capacitores

Integrantes:

 Arrata Byron
 Basilio Tigrero Marilyn
 Caicedo Ronquillo Zully
 Montoya Tobar Byron
 Suarez Jalca Moisés

Grupo:

#3

Docente:

Ing. …………………………………….

Periodo Lectivo

2016 – 2017
