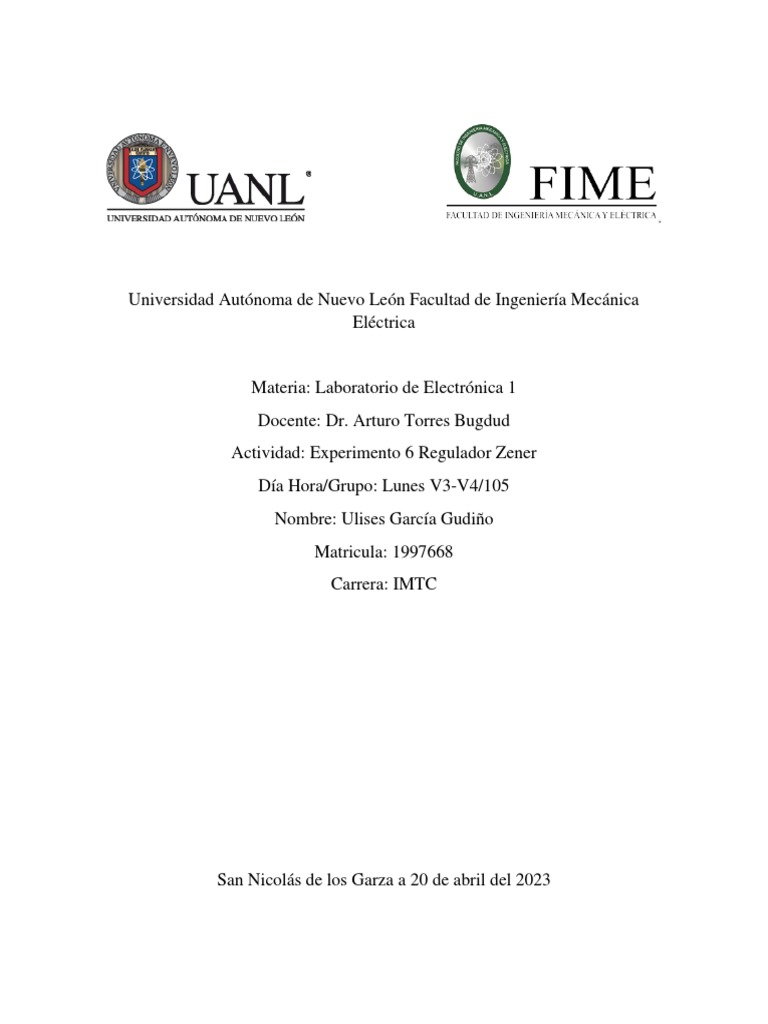

Universidad Autónoma de Nuevo León Facultad de Ingeniería Mecánica
Eléctrica
Materia: Laboratorio de Electrónica 1
Docente: Dr. Arturo Torres Bugdud
Actividad: Experimento 6 Regulador Zener
Día Hora/Grupo: Lunes V3-V4/105
Nombre: Ulises García Gudiño
Matricula: 1997668
Carrera: IMTC
San Nicolás de los Garza a 20 de abril del 2023
Introducción
A continuación, en la siguiente práctica veremos un circuito de un regulador Zener
donde utilizamos una resistencia de 58Ω que va conectado en serie al cátodo del
diodo Zener de 12 V de 1 W, que a su vez están conectadas dos resistencias en
paralelo entre ellas y el diodo Zener de 1.2 kΩ que servirán como una resistencia
de carga de 0.6kΩ, con este circuito haremos pruebas donde el voltaje de entrada
mínima sea de 10 V y luego la aumentaremos a 20 V como máxima para poder
tomar con un multímetro el voltaje, sabiendo que el funcionamiento del diodo Zener
es que mantendrá el voltaje de que haya en la carga, siempre y cuando venzamos
el voltaje de ruptura, que en nuestro caso será de 12V.
Reporte
En esta práctica se obtendrá
Materiales y Equipo:
• Protoboard
• Jumpers
• Diodo Zener de 12 V de 1 W o más.
• Resistencia de 58Ω de 1 W o más.
• 2 Resistencias de 1.2 kΩ de 1 W o más.
• Multímetro digital
• Fuente de alimentación variable de 0 a 20 V.
Listado de elementos
1.-Proceso de realización de la simulación
Ilustración 1: Circuito en multisim
Realizamos el siguiente circuito en donde tenemos una fuente de corriente CD
conectado a una resistencia de 58Ω en serie con un diodo Zener, donde a su vez
conectamos dos resistencias de 1.2kΩ en paralelo al diodo Zener para obtener una
resistencia de carga de 0.6kΩ.
2.-Voltaje entrada
Ilustración 2: Voltaje de entrada 1
Como voltajes de entrada tenemos 10 V de mínimo.
Ilustración 3: Voltaje de entrada 2
Después se aumenta el voltaje de entrada a 20 V de máxima.
3.-Voltaje salida
Ilustración 4: Voltaje de salida 1
Como primer voltaje de salida que obtenemos con un voltaje de 10 V, como entrada,
es de 9.119 V.
Ilustración 5: Voltaje de Salida 2
Como segundo voltaje de salida que obtenemos con un voltaje de 20 V como
entrada, es de 12.095 V.
4.-Corriente
Ilustración 6: Corriente del diodo Zener
Las corrientes obtenidas del diodo serán las tomadas por el multímetro en serie,
que en el caso de tener un voltaje de entrada de 10 V, obtenemos una corriente de
15.198 mA.
Ilustración 7: Corriente del diodo Zener
Las corrientes obtenidas del diodo serán las tomadas por el multímetro en serie,
que en el caso de tener un voltaje de entrada de 20 V, obtenemos una corriente de
136.39 mA.
5.-Gráficas
En esta práctica no se requirió obtener ninguna grafica.
Procedimiento
1.-Implementar:
Se elabora el siguiente circuito regulador Zener conectando como se mostró en la
Ilustración 1 en la protoboard, ajustando la fuente a 10 V y la carga a 0.6kΩ (2
resistencias de 1.2kΩ en paralelo).
Ilustración 8: Circuito armado
Ilustración 9: Fuente de alimentación de CD ajustada a 10 V.
2.-Tomar lectura de Vomin:
Utilizando el multimetro en volts de CD, se le colocaron un caimanes a cada punta
del multimetro para fascilitar la medicion, conectando los caimanes en el el diodo
Zener en paralelo, para tomar el voltaje de salida minimo Vomin.
Ilustración 10: Lectura de voltaje con un voltaje de entrada mínimo de 10 V.
Ilustración 11. Voltaje de salida mínimo.
3.-Ajustar:
Ajustar la fuente de alimentación a 20 V y una carga de 0.6kΩ.
Ilustración 12: Fuente de alimentación de CD ajustada a 20 V
4.-Tomar lectura de Vomax:
Utilizando el multimetro en volts de CD, se le colocaron un caimanes a cada punta
del multimetro para fascilitar la medicion, conectando los caimanes en el el diodo
Zener en paralelo, para tomar el voltaje de salida máximo V omax.
Ilustración 13: Lectura de voltaje con un voltaje de entrada Ilustración 14. Voltaje de salida
máxima de 20 V. máximo.
5.-Repetir:
Se realizan nuevamente los pasos del 1 al 4, pero utilizando una carga de 1.2kΩ (se
quito una resistencia de 1.2kΩ del circuito).
1.-Implementar:
Se elabora el siguiente circuito regulador Zener conectando como se mostró en la
Ilustración 1 en la protoboard, ajustando la fuente a 10 V y la carga a 1.2kΩ.
Ilustración 15: Circuito armado
Ilustración 16: Fuente de alimentación de CD ajustada a 10 V.
2.-Tomar lectura de Vomin:
Utilizando el multimetro en volts de CD, se le colocaron un caimanes a cada punta
del multimetro para fascilitar la medicion, conectando los caimanes en el el diodo
Zener en paralelo, para tomar el voltaje de salida minimo Vomin.
Ilustración 13: Lectura de voltaje con un voltaje de entrada mínimo de 10 V.
Ilustración 14: Voltaje de salida mínimo.
3.-Ajustar:
Ajustar la fuente de alimentación a 20 V y una carga de 1.2kΩ.
Ilustración 15: Fuente de alimentación de CD ajustada a 20 V
4.-Tomar lectura de Vomax:
Utilizando el multimetro en volts de CD, se le colocaron un caimanes a cada punta
del multimetro para fascilitar la medicion, conectando los caimanes en el el diodo
Zener en paralelo, para tomar el voltaje de salida máximo V omax.
Ilustración 20: Lectura de voltaje con un voltaje de Ilustración 21. Voltaje de salida
entrada máxima de 20 V. máximo.
6.-Registrar
Los aparatos que fueron utilizados son:
Equipo utilizado Fabricante-Modelo No de serie
Multímetro Digital STEREN MUL-005
Fuente de voltaje MPS-3003LK-3 s.n.
Tabla 1: Equipo utilizado
7.-Investigar
1.- Calcular el valor de la resistencia 𝑅𝑖 (58Ω) del circuito regulador Zener
(Ilustración 1) (Considerar el circuito de diseño visto en el libro de texto).
Datos:
• Vmax= 20V
• Vmin= 10V
• Ilmax= 20mA
• Ilmin= 10mA
• Vz= 12V
Procedimiento y resultados
Ilustración 16: Calculos realizados (parte 1).
Ilustración 17: Calculos realizados (parte 2).
De acuerdo con los calculos realizados obtenemos que la Ri debería de tener un valor
de 36Ω, pero como se muestran en la ilustración 17 tenemos dos resultados uno
donde utilizamos el voltaje mínimo y otro el máximo, en este caso consideramos el
valor de 36Ω debido a que al utilizar 10 V de entrada no rompemos la barrera de
voltaje Zener nominal (12 V) por lo que no esta trabajando y no cumplirá su
funcionamiento de regular.
2.- Investigar como calcular y Determinar el % de regulación del circuito con la carga a 0.6
K. Utiliza los resultados de los pasos del 2 al 4 del procedimiento.
Para determinar el % de regulación se utiliza la siguiente ecuación:
𝑉0𝑚𝑎𝑥 − 𝑉0𝑚𝑖𝑛
%𝑅𝑒𝑔 = ∗ 100
𝑉0𝑛𝑜𝑚𝑖𝑛𝑎𝑙
Donde 𝐕𝟎𝐧𝐨𝐦𝐢𝐧𝐚𝐥 es el voltaje zener nominal que es de 12 V, por lo que el % de
regulación con la carga de 0.6kΩ es el siguiente:
13.28 − 9.17
%𝑅𝑒𝑔 = ∗ 100 = 𝟑𝟒. 𝟐𝟓%
12
3.- Determinar el % de regulación del circuito con la carga a 1.2 K. Utiliza los resultados
obtenidos en el paso # 5 del procedimiento.
el % de regulación con la carga de 1.2kΩ es el siguiente:
13.29 − 9.52
%𝑅𝑒𝑔 = ∗ 100 = 𝟑𝟏. 𝟒𝟐%
12
Conclusión
En conclusión, la práctica del regulador zener mediante al circuito compuesto por
una resistencia de 58Ω que va conectado en serie al cátodo del diodo Zener de 12
V de 1 W, que a su vez están conectadas dos resistencias en paralelo entre ellas y
el diodo Zener de 1.2 kΩ que servirán como una resistencia de carga de 0.6kΩ, y
logramos comprobar el funcionamiento del diodo zener que cuando se suministra
un voltaje menos al voltaje zener nominal este no estará trabajando y no regulara el
voltaje de salida, porque cuando se suministró un voltaje mínimo de 10 V el
multímetro colocado en paralelo en el diodo zener marcaba 9.15 V por lo que no
rompíamos esa barrera, entonces al momento de aumentar el voltaje de entrada a
20 V el multímetro marcaba 13.28 V, en este caso si rompimos la barrera todo, que
incluso al tener una carga de 1.2kΩ obtuvimos un voltaje similar, 13.29 V, por lo
tanto el diodo zener esta trabajando de forma optima y funciona como regulador de
voltaje.
Referencias
• Manual de Electrónica Analógica 1. UANL, FIME (2022).
• https://www.areatecnologia.com. (2023). diodo zener. Areatecnologia.com.
https://www.areatecnologia.com/electronica/diodo-
zener.html#:~:text=Como%20Funciona%20un%20Diodo%20Zener,llama%2
0corriente%20inversa%20(Iz).
