SMART-D201( M )

Guía rápida de instalación y programación MSA-114/01

Esta guía rápida es un resumen del manual de instalación completo. Dicho manual contiene advertencias de
seguridad y otras explicaciones que deben ser tenidas en cuenta. Puede descargar el manual de instalación
AVISO
en el apartado “Descargas” de la web de Erreka:
http://www.erreka-automation.com

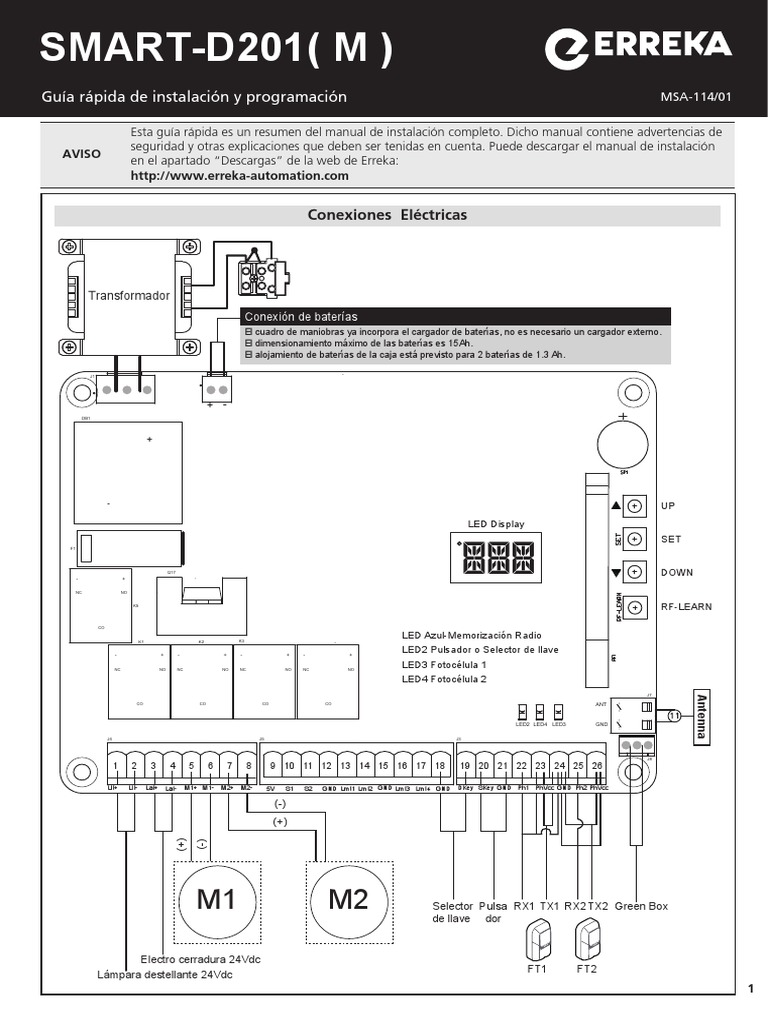

Conexiones Eléctricas

Transformador
Conexión de baterías
El cuadro de maniobras ya incorpora el cargador de baterías, no es necesario un cargador externo.
El dimensionamiento máximo de las baterías es 15Ah.
El alojamiento de baterías de la caja está previsto para 2 baterías de 1.3 Ah.

J1

+ -
DB1

-
UP
LED Display
SET
F1

Q17 DOWN
- +

NC NO

K5
RF-LEARN

CO

K1 K2 K3
LED Azul-Memorización Radio
- + - + - + - +
LED2 Pulsador o Selector de llave
NC NO NC NO NC NO NC NO
LED3 Fotocélula 1
LED4 Fotocélula 2
J7
Antenna

CO CO CO CO ANT

LED2 LED4 LED3 GND

J4 J5 J3

J8

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26

Lit+ Lit- Lat+ Lat- M1+ M1- M2+ M2- 5V S1 S2 GND Lmt1 Lmt2 GND Lmt3 Lmt4 GND DKey SKey GND Ph1 PhVcc GND Ph2 PhVcc

(-)
(+)
(+)
(-)

M1 M2 Selector Pulsa RX1 TX1 RX2 TX2 Green Box

de llave dor

Electro cerradura 24Vdc

FT1 FT2
Lámpara destellante 24Vdc
1
 Función de pantalla LED

Pantalla LED Estado de las funciones programables

“CLN” la memoria de sistema está
cancelada. Pulse y mantenga pulsado
“N-L”: Sin recorrido programado.
“UP+DOWN” 5 segundos.

“RUN”: la puerta ya está programada. “ME”: Error de operación de puerta.

“LEA”: En el modo de aprendizaje. “STP”: el motor se queda parado en el

(1). Pulse “SET” + “DOWN” + “UP” medio de la operación de puerta.
3segundos y aparecerá en pantalla
“LEA” +”DG”; y pulse botón A en el
transmisor 1 vez. Después de
1~3segundos, aparecerá en pantalla “ARN”: Está en el curso de program-
el valor de corriente durante el ación
aprendizaje de sistema, aparecerá 10
para 1A.

Operación de ajuste de función

Un ejemplo: Cómo ajusta la función “F1-2”; sigue los pasos como abajo:
Paso Operaciones Estado de pantalla digital
(1) Pulse “SET” 3segundos,y la pantalla aparecerá F1.
1. (*) para entrar función “F2” u otra función, pulse el botón “UP” para
seleccionar los parametros entre F2 y F8.

(2) Después de completar paso (1) pulse botón “SET” de nuevo y

aparecerá la segunda opción.

(3) A continuación, pulse “UP” hasta que encuentre la función

deseada. “2” (**) de F1 como la imágen de la derecha. “F1-2” es
configurado.

(**) Puede ajustar “0 ~ 8” como la segunda opción, pulsar

“UP” or “DOWN” para programarlo.
2.

(4) para programar otras funciones, pulse “SET” para regresar a la

primera opcion, tal como F1, F2, F3.....ect.

Otro ejemplo, después de cumplir la configuración de F1-2, para

seguir ajustando F2-2, pulse “SET” para regresar a la primera
opción. Aparecerá en la pantalla F1 y siga los pasos citados (*) (2) y
(3) para cumplir la programación.

Después de ajustar todas las funciones, esperar 10 segundos,

3. aparecerá en la pantalla “RUN” y podrá usar el transmisor para
controlar la operación de puerta.

2
 Programación de transmisores

Pulsar el botón RF-Learn durante 1s. Pulsar el botón A durante 5 segundos para Pulsar el botón B durante 5 segundos para
El led azul del receptor se encenderá. doble hoja. una sola hoja.
1 2 3

LED Azul Encendido

RF-Learn

A A

B B

1s 5s 5s

Borrado de transmisores

Mantenga pulsado el botón RF-Learn en la tarjeta durante 10

segundos, hasta que el LED azul en la central esté apagado.

LED Display

10 s

Blue LED – RF Learning

LED2 Pulsador o Selector de llave
LED3 Fotocelda 1
LED4 Fotocelda 2
J7
Proceso De Aprendizaje Del Sistema
Paso1: Ajuste la función F2-1 para el aprendizaje de doble hoja y ajuste F2-2 para el aprendizaje de hoja simple.
Paso2: Pulse y mantenga pulsado los botones “UP+SET+DOWN” 3 segundos. Aparecerá “LEA D-G” en el display.
Paso3: Pulse botón A en el transmisor para doble hoja o botón B para hoja sencilla. En el modo de aprendizaje de
sistema, las puertas procederán con las siguientes maniobras.
(A) Modo de doble hoja(D-G): Cierra M2→ Cierra M1→ Abre M1→ Abre M2→ Cierra M2→ Cierra M1.
(B) Modo de hoja sencilla(S-G): Cierra M1→ Abre M1→ Cierra M1.
Aviso: Cuando cambie el paramétro de F2, deberá programar el aprendizaje del sistema de nuevo.

Finalización de aprendizaje del sistema:

(A) En la instalación de doble hoja(D-G): Aparecerá RUN en el display.
(B) En la instalación de hoja sencilla(S-G): Aparecerá RUN en el display.

Notas:
(A) La programación aprendida falla y deberá ser reprogramada si ocurriese una interrupción imprevista.
En este caso, asegurarse que el parámetro F3 tiene que estar a 1.
(B) Una vez que el aprendizaje del sistema está finalizado, no hay que proceder con los procedimientos de nuevo
si ocurriese fallo de alimentación.
(C) M2 abre después de M1 abre 3 segundos y M1 cierra después de M2 cierra 3 segundos.

Lógica De Movimiento De Hoja

(A) En la fase de apertura de hoja: Las hojas se detienen si el botón del transmisor/ pulsador/ selector de llave se
activa, y cierran cuando se oprime otra vez.
(B) En la fase de cierre de hoja: Las hojas se detienen si el botón del transmisor/ pulsador/ selector de llave se
activa, y abren cuando se oprime otra vez.
(C) En la apertura o cierre de la hoja: Por seguridad las hojas se detendrán si encuentran obstáculos.
3
 Ajuste de funciones

Pantalla Digital Definición Parametro Modo Descripción

F1 Encoder/ Finales de F1-1 No instalados 1. Parámetro original es "F1-1".

carreras F1-2 Con finales de carreras

F1-3 Con encoder simple
F2 Números de accionadores F2-1 Dos accionadores 1. Parámetro original es "F2-1".

F2-2 Un accionador
F3-1 1. Parámetro original es "F3-1".
F3 Fuerza máxima 2A
2. Por favor, asegúrese que el valor de parámero F3 "Fuerza
atrapamiento F3-2 3A
Máxima Atrapamiento " siempre es 1 en caso d realizar la
F3-3 4A programación.
F3-4 5A
F4 Velocidad de la puerta F4-1 100% del total de la velocidad 1. Parámetro original es"F4-1".

F4-2 80% del total de la velocidad

F5 Paro suave F5-1 Paro suave en apertura y cierre 1. Parámetro original es "F5-1".
F5-2 Sin paro suave
F6 Velocidad en paro suave F6-1 70% del total de la velocidad 1. Parámetro original es "F6-2".

F6-2 50% del total de la velocidad

F7 Desfase entre hojas en F7-1 2 seg. 1. Parámetro original es "F7-1".

apertura y cierre F7-2 3 seg.

F7-3 4 seg.
F7-4 5 seg.
F7-5 6 seg.
F7-6 7 seg.
F7-7 8 seg.
F7-8 9 seg.
F7-9 10 seg.
F8 Tiempo de funcionamiento F8-0 OFF 1. Paramétro original es "F8-0".

semiautomático o F8-1 3 seg.

automático y tiempo de F8-2 10 seg.
espera (en segundos) en F8-3 20 seg.
modo automático F8-4 40 seg.
F8-5 60 seg.
F8-6 120 seg.
F8-7 180 seg.
F8-8 300 seg.
F9 Funcionamiento de F9-1 Modo 1 1. Parámetro original es "F9-1".

fotocélulas ( F9-2 Modo 1: Fotocélula Exterior FT1- Fotocélula Interior FT2

Modo 2
Modo 2: Fotocélula Exterior FT1- Banda Seguridad FT2
apertura-cierre, F9-3 Modo 3
Modo3: Fotocélula Exterior FT1- Dispositivo Apertura FT2
interior-exterior) F9-4 Modo 4 Modo 4: Fotocélula Esclusa FT1- Fotocélula Interior FT2
FA Funcionamiento de FA-0 OFF 1. En modo On y pulsando botón B en el transmisor, abrirá

apertura peatonal FA-1 la hoja simple.

ON
2. Parámetro original es"FA-0".

FB Lámpara destellante FB-0 Sin preaviso 1. En modo con preaviso, la lámpara parparderá 3 segundos
FB-1 Con preaviso antes de la apertura de la puerta. En modo sin preaviso, la
lámpara destella durante la operación de motor.
2. Parámetro original es "FB-0".

¡ ATENCION ! La salida de lámpara destellante 24Vdc no es una salida fija, sino destellante. Conecte una lámpara
fija o en modo de funcionamiento fijo para el correcto funcionamiento de la lámpara destellante.

NOTA (Parámetro F9)

Fotocélula Exterior: Sólo actúa en caso de cierre de puerta.
Fotocélula Interior: Actúa tanto en caso de apertura como de cierre de puerta.
4
 Ajuste de funciones

Pantalla Digital Definición Parametro Modo Descripción

1. Parámetro original es "FC-0".

FC Fotocélula1 FC-0 OFF
FC-1 ON
FD Fotocélula2 FD-0 OFF 1. Parámetro original es "FD-0".
FD-1 ON
FE Zumbador FE-0 OFF
1. Parámetro original es "FE-0".
FE-1 ON
FF Impluso de retroceso para FF-0 OFF 1. En modo On, la puerta se mueve un poco para
electro cerradura FF-1 ON desbloquear la cerradura
2. Parámetro original es "FF-1".

FG Botón de transmisor FG-1 Botón A 1. Parámetro original es "FG-1".

Apertura/parada/cierre/par FG-2 Botón B
ada FG-3 Botón C
FG-4 Botón D
FH Botón de transmisor para FH-0 OFF 1.Parámetro original es "FH-2".
el modo peatonal FH-1 Botón A
FH-2 Botón B
FH-3 Botón C
FH-4 Botón D
FI Botón de transmisor para FI-0 Ningún botón para controlar 1. Este botón es para activar y desactivar la función
activación / desactivación FI-1 Botón A de cierre automático.
2. Parámetro original es "FI-3".
del cierre automático FI-2 Botón B
3. Cuando la lámpara destellante y zumbador están
FI-3 Botón C activos, el botón del transmisor para cierre
FI-4 Botón D automático no funciona hasta que la lámpara
destellante o el zumbador dejan de funcionar.

Nota(Parámetro F3)
Ajustar las funciones de F3 después de terminar el aprendizaje del sistema. Si apareciera 10 en la pantalla significa que
incrementará 1A de valor de sobrealimentación. O sea, si apareciera 20 en la pantalla, significa que incrementará 2A de valor de
sobrealimentación. Puede ajustar los valores con botones UP y DOWN. El valor máximo es 40(4.0A) y el valor mínimo es 0.5A

5
 SMART-D201( M )
Quick Installation Guide MSA-114/01

This quick guide is a summary of the complete installation manual. The manual contains safety warnings and
other explanations which must be taken into account. The installation manual can be downloaded by going
WARNING
to the "Downloads" section of Erreka website:
http://www.erreka-automation.com

Electrical Connections

ransformer
Batteries connection
Batteries recharger incorporated in control board, no need to connect extra recharger.
Maximum batteries capacity connection is up to 15Ah.
The battery housing on the box is prepared for 2 batteries of 1.3 Ah.
J1

+ -
DB1

-
UP
LED Display
SET
F1

Q17 DOWN
- +

NC NO

K5
RF-LEARN

CO

K1 K2 K3
LED1 System Learning
- + - + - + - +
LED2 RF Learing
NC NO NC NO NC NO NC NO
LED3 Photocell 1
LED4 Photocell 2
J7
Antenna

CO CO CO CO ANT

LED2 LED4 LED3 GND

J4 J5 J3

J8

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26

Lit+ Lit- Lat+ Lat- M1+ M1- M2+ M2- 5V S1 S2 GND Lmt1 Lmt2 GND Lmt3 Lmt4 GND DKey SKey GND Ph1 PhVcc GND Ph2 PhVcc

(-)
(+)
(+)
(-)

M1 M2 Key Push RX1 TX1 RX2 TX2 Green Box

Selector Botton

Electric Lock 24Vdc

FT1 FT2
Flash Light 24Vdc
1
 Display indications

LED Display Programmable Functions

“N-L”: The system learning is not done. “CLN” the memory of the system is all
cleaned/deleted. Press “UP+DOWN”
for 5 seconds.

“RUN”: The system is in normal “ME”: Motor operation error.

performing.

“LEA”: Enter learning mode and then “STP”: the motor stop in the middle of
wait for learning instructions. the operating process.
The operation of gate learging:
(1). Press “SET” + “DOWN” + “UP”
for 3 seconds, and the LED display shows
“LEA” +”DG”; and then press the
transmitter A botton one time. After “ARN”: The system learning is in
1~3seconds, the LED display shows the progress.
current value during learning mode, it
shows 10 for 1A

Operation for Function settings

For example: How to set the Function “F1-2”; the steps are following:
Step Operations LED Display after the Step
(1) Press the “SET” button for 3seconds, the LED will display F1.
1. (*) To enter “F2” Function or another Functions, press the “UP”
button to adjust F2 ~ F8.

(2) After completing the operation (1) then press the “SET” button
again, you will enter the second option.

(3) Continually, press “UP” button until you search the Function “2”
(**) of F1 as the right hand-side picture. “F1-2” is set completely.

(**) If you would like to set one of Function “0 ~ 8” as the second

option, please press “UP” or “DOWN” button to adjust it.

2.
(4) If you would continue setting up the next Functions, press “SET”
to return the first option, like F1, F2, F3.....etc.

For example, after complete F1-2 setting. You would continue

setting F2-2, please press “SET” to return the formal option. The
LED display shows the first two numbers as the first option F1. And
then follow the operation (*) and (2) ~ (3) until complete the setting.

After setting all Functions you need, then wait for 10 seconds, the
3. LED will display “RUN”. And you can use transmitter to operate the
gate.

2
 Radio code programming
Press and hold the RF-Learn for 1 Press A button for 5 seconds for double leaf Press B button for 5 seconds for single-gate
second, the blue LED on the RF board gate Radio code programming installation. installation.
will be ON.
1 2 3

Blue LED ON

RF-Learn

A A

B B

1s 5s 5s

Radio code deleting

Press and hold the RF-Learn button on the PCB for 10 seconds until
blue LED off.

LED Display

10 s

Blue LED – RF Learning

LED2 Pulsador o Selector de llave
LED3 Fotocelda 1
LED4 Fotocelda 2

Open/close programming
J7

Step1: Set the Function F2-1 for double leaf gate learn; or set the Function F2-2 for single leaf gate learning.
Step2: Press and hold the “UP+SET+DOWN” for 3 seconds. LED show “LEA D-G”.
Step3: Press A button on the transmitter for double leaf gate system learning or B button for single gate.
In system learning mode, the gates will proceed with the following procedures:
(A) Double Leave Gate (D-G): M2 Close→ M1 Close→ M1 Open→ M2 Open→ M2 Close→ M1 Close.
(B) Single Leaf Gate (S-G): M1 Close→ M1 Open→ M1 Close.
Advise: If change the configuration of F2, you should program the system learning again.

The completion of system learning:

(A) For Double leaf gate (D-G) installation: Show RUN on LED display
(B) For Single leaf gate (S-G) installation: Show RUN on LED display.

Notes:
(A) System learning fails and needs to be learned again when an unpredictable interruption occurs.
In this case, please make sure the Function F3 is in F3-1.
(B) Once the system learning is completed, there is no need to proceed with the learning process again when
there is a power failure.
(C) M2 opens 3 seconds after M1 opens and M1 closes 3 seconds after M2 closes.

Gate-moving Logic
(A) In gate-opening phase: the gates stop if the transmitter/push button/key selector is activated, and close when
you press the button again.
(B) In gate-closing phase: the gates stop if the transmitter/push button/key selector is activated, and open when you
press the button again.
(C) In gate-opening or gate-closing phase: For safety purpose, the gates stop if encountering obstacles.
3
 Complete programming chart (1)

LED Display Definition Parameter Mode Description

F1 Encoder/ Limit switch F1-1 Motor only 1. The factory setting is "F1-1".
F1-2 Motor with limit switch
F1-3 Motor with encoder
F2 Number of operators F2-1 Two Operators 1. The factory setting is "F2-1".

F2-2 One Operator

F3 Maximum trapping force F3-1 2A 1. The factory setting is "F3-1".

F3-2 3A 2. Please make sure that the parameter F3 is always in F3-1

F3-3 4A in case of system learning process.

F3-4 5A
F4 Gate speed F4-1 100% Full Speed 1. The factory setting is "F4-1".

F4-2 80% Full Speed

F5 Slowdown F5-1 Function ON 1. The factory setting is "F5-1".

F5-2 Function OFF

F6 Soft stop speed F6-1 70% Full Speed 1. The factory setting is "F6-2".

F6-2 50% Full Speed

F7 Lapse between leaves in F7-1 2 sec. 1. The factory setting is "F7-1".

opening and closing F7-2 3 sec.

F7-3 4 sec.
F7-4 5 sec.
F7-5 6 sec.
F7-6 7 sec.
F7-7 8 sec.
F7-8 9 sec.
F7-9 10 sec.
F8 Semi-automatic or F8-0 OFF 1. The factory setting is "F8-0".

automatic F8-1 3 sec.

operation mode and F8-2 10 sec.
stand-by F8-3 20 sec.
time (in seconds) in F8-4 40 sec.
automatic F8-5 60 sec.
mode F8-6 120 sec.
F8-7 180 sec.
F8-8 300 sec.
F9 Photocell Function mode F9-1 Mode 1 1. The factory setting is "F9-1".

(Open-close, F9-2 Mode 1: Photocell Exterior FT1- Photocell Interior FT2

Mode 2
Mode 2: Photocell Exterior FT1- Safety Belt FT2
interior-exterior) F9-3 Mode 3
Mode3: Photocell Exterior FT1- Open Device FT2
F9-4 Mode 4 Mode 4: Photocell Interlock FT1- Fotocélula Interior FT2
FA Pedestrian opening FA-0 OFF 1. When Function on and push B key in the transmitter, one

FA-1 gate will open partically.

ON
2. The factory setting is "FA-0".

FB Flashing light pre-warning FB-0 OFF

1. When Function ON, the light will flash before the gate
FB-1 On operate 3 seconds. If set OFF, the flash light will operate
with motor in the same time.
2. The factory setting is "FB-0".

¡ ATTENTION ! The 24Vdc flash light output is not fixed output but flashing. To connect a fixed or a fixed mode flash
light for the proper Function.

NOTE (Parameter F9)

Exterior Photocell: Only be activated in case of door closing.
Interior Photocell: Can be activated in door opening and door closing..
4
 Complete programming chart (2)

LED Display Definition Parameter Mode Description

1. The factory setting is "FC-0".

FC Photocell1 FC-0 OFF
FC-1 ON
FD Photocell2 FD-0 OFF 1. The factory setting is "FD-0".
FD-1 ON
FE Buzzer Function FE-0 OFF
1. The factory setting is "FE-0".
FE-1 ON
FF Reverse Impulse for FF-0 OFF 1. if the Function is on, the gate will move forward a
Electric Lock FF-1 ON little before the gate operate for releasing the Latch
2. The factory setting is "FF-1".

FG Open/Stop/Close/Stop FG-1 A key 1. The factory setting is "FG-1".

Function key FG-2 B key
FG-3 C key
FG-4 D key
FH Pedestrian Mode Function FH-0 OFF 1. The factory setting is "FH-2".
key FH-1 A key
FH-2 B key
FH-3 C key
FH-4 D key
FI Auto-Close Function key FI-0 OFF 1. The key is to turn on or off the Auto-Close Function.
FI-1 A key 2. The factory setting is "FI-3".
3. When the flasher and buzzer is running, the auto
FI-2 B key
closed button has no Function till flasher and buzzer
FI-3 C key finish running.
FI-4 D key

Note (Parameter F3)

Please set F3 Function after system learning. The LED display 10 to indicate all of the recorded values will increase 1 ampere as
the over current value. In other words, the LED shows 20 to indicate all the recorded values will increase 2 ampere as the over
current value. The value can be adjusted by pressing button UP and DOWN. The maximum value is 40(4.0A) and the minimum
value is 05 (0.5A)

5
SMART-D201( M )
Guide rapide d’installation et programmation MSA-114/01

Ce guide rapide est un résumé du manuel d’installation complet. Cette notice contient des avertissements de
sécurité et d’autres explications qui doivent être pris en compte. Vous pouvez télécharger le manuel
AVERTISSEMENT
d’installation dans la section « Téléchargements » du site web d’Erreka :
http://www.erreka-automation.com

Connexions électriques

Transformateur
Branchement des batteries
Le chargeur de batteriés est integré sur la platine electronique sans besoin d’autres rechargeur
supplémentaire. La capacité max. des batteries est de 15Ah. Le boîtier de batteries peut contenir
jusqu'a 2 batteries chacune 1.3Ah.
J1

+ -
DB1

-
UP
Affichage LED
SET
F1

Q17 DOWN
- +

NC NO

K5
RF-LEARN

CO

K1 K2 K3

- + - + - + - + LED1 Bleue-Memorisation Radio

NC NO NC NO NC NO NC NO LED2 Bouton ou selecteur à cle
LED3 Photocellule 1
LED4 Photocellule 2 J7
Antenne

CO CO CO CO ANT

LED2 LED4 LED3 GND

J4 J5 J3

J8

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26

Lit+ Lit- Lat+ Lat- M1+ M1- M2+ M2- 5V S1 S2 GND Lmt1 Lmt2 GND Lmt3 Lmt4 GND DKey SKey GND Ph1 PhVcc GND Ph2 PhVcc

(-)
(+)
(+)
(-)

M1 M2 Sélecteur Bouton- RX1 TX1 RX2 TX2 Green Box

à clé poussoir

Electroserrure 24V
FT1 FT2
Lampe clignotante
1
 Indications du display

Affichage LED Fonctions programmables

« N-L » : Parcours non-programmé "CLN" : La mémoire du système est
annulée. Appuyez et maintenez sur
"UP + DOWN" pendant 5 secondes

« RUN » : Portail programmé ME” : Erreur de Fonctionnement de moteur

"LEA": Accède au mode de l’apprentissage, "STP": Le moteur s'arrête au milieu de

(1). Appuyez sur "SET" + "DOWN" + "UP" l’opération du portail.

indique "LEA" +"DG"; puis appuyez sur le

bouton émetteur (A) une fois. Après 1 ~ 3
“ARN”: L’apprentissage du système est
pour 1A. en cours.

Réglage des fonctions

Par exemple : Comment régler la fonction « F1-2 ». Veuillez suivre les instructions ci-dessous:
Étape Fontionnement LED après l’Étape
(1) Appuyez sur le bouton "SET" pendant 3 secondes La LED
affichera "F1" (*).
1. (*) Si vous souhaitez accéder à la fonction "F2" ou aux autres
fonctions, appuyez sur le bouton "UP", et selectionnez le paramètre
compris entre F2 et F8.

(2) Après l'opération (1), appuyez à nouveau sur la touche "SET",

vous allez entrer dans le deuxième réglage.
(3) Appuyez continuellement sur le bouton "UP" jusqu'à ce que vous
recherchiez la fonction "2" (**) du réglage F1 comme illustré à
droite. "F1-2" est réglé. (**) Si vous souhaitez définir l'une des
fonctions "0 ~ 8" comme le deuxième réglage, veuillez appuyer sur
“UP” ou “DOWN”, appuyer pour le programmer.
(4) Si vous souhaitez poursuivre la mise en place des fonctions
suivantes, veuillez appuyer sur "SET" pour retourner au premier
réglage, comme F1 ou F2 ou F3 ... ou F8.
2.
Par exemple, une fois la mise en place « F2 » complète, si vous
souhaitez poursuivre la configuration "F2-2", veuillez appuyer sur
"SET" pour retourner au réglage F2. L'affichage LED indiquera "F1".
Puis suivez les étapes mentionnées (*) et (2) ~ (3) pour exécuter la
programmation.

Après avoir reglé toutes les fonctions, attendez pendant 10

3. secondes, l’affichage LED indiquera « RUN ». Vous pouvez
désormais utiliser l’émetteur pour contrôler l'opération du portail.
2
 Enregistrement du code radio
Appuyez sur le bouton RF-LEARN Appuyez sur le bouton A sur l’émetteur Appuyez sur le bouton B pendant 5
pendant 1 seconde, la LED bleue sur la mémorisé pendant 5 secondes pour la secondes pour la programmation d’un seul
platine électronique s’allume. programmation des deux vantaux. vantail.
1 2 3

LED bleue s’allume

RF-Learn

A A

B B

1s 5s 5s

Effacement de la mémoire du code radio

Appuyez et maintenez le bouton « RF-LEARN » sur la carte électronique

pendant 10 secondes jusqu’à ce que la LED s’éteigne.

LED Display

10 s

Blue LED – RF Learning

LED2 Pulsador o Selector de llave
LED3 Fotocelda 1
LED4 Fotocelda 2

Enregistrement du parcours
J7

Étape 1 : Régler la fonction F2 pour F2-1 pour l'enregistrement des deux vantaux. Régler la fonction F2-2 pour l’installation
d’un seul vantail.
Étape 2 : Appuyez et maintenez le bouton « UP + SET + DOWN » sur la platine électronique pendant 3 secondes. L’affichage
indiquera « LEA D-G »
Étape 3 : Appuyez sur le bouton A de l’émetteur pour l'enregistrement des deux vantaux ou appuyez sur le bouton B pour
l'enregistrement d’un seul vantail.
(A) Mode D-G(Double vantaux) :
M2 se ferme -> M1 se ferme -> M1 s’ouvre -> M2 s’ouvre -> M2 se ferme -> M1 se ferme
(B) Mode S-G(Un seul vantail) :
M1 se ferme -> M1 s’ouvre -> M1 se ferme
Conseil : Si les paramètres d'enregistrement « F2 » sont modifiès, l'enregistrement du système doit être réeffectué

L’achèvement de l’apprentissage du système :

(A) Installation des deux vantaux : Le display indiquera RUN
(B) Installation d’un seul vantail : Le display indiquera RUN

Notes :
(A) En cas d'interruption imprévue, et donc d'échec de programmation, veuillez reprogrammer. Dans ce cas, assurez-vous que le
paramètre F3 soit égal à F3-1.
(B) Une fois que l’apprentissage du système est complet, l’apprentissage est mémorisé par le système. Le ré-apprentissage n’est
pas nécessaire lors d'une coupure d’électricité.
(C) Le portail esclave(correspondant à M2) s’ouvre pendant 3 secondes suite à l’ouverture du portail maître(correspondant à M1);
Le portail maître (M1) se ferme pendant 3 secondes après fermeture du portail esclave(M2).

Logique de mouvement
(A) Dans la phase d'ouverture : Le portail s'arrête si le bouton/ télécommande / sélecteur à clé est activé et ferme
lorsque le bouton/ télécommande / sélecteur à clé est réactivé.
(B) Dans la phase de fermeture : Le portail s'arrête si le bouton/ télécommande / sélecteur à clé est activé et ouvre
lorsque le bouton/ télécommande / sélecteur à clé est réactivé.
(C) Dans la phase d'ouverture ou de fermeture: Pour des raisons de sécurité, le portail s'arrête en cas d'obstacle.
3
 Tableau complet de programmation (1)
Tableau LED Paramètre Valeur Option Description
F1 Encodeur / Fins de course F1-1 Non installés 1. Le paramètre d’origine est « F1-1 »
F1-2 Avec fins de course
F1-3 Avec encodeur simple
F2 Nombre d'actionneurs F2-1 Deux actionneurs 1. Le paramètre d’origine est « F2-1 »
F2-2 Un actionneur
F3 Force maximum de F3-1 2A 1. Le paramètre d’origine est « F3-1 ».

pincement F3-2 3A 2. Veuillez-vous assurer que le paramètre F3 est toujours dans

F3-3 4A F3-1 pour l'enregistrement du parcours.

F3-4 5A
F4 Réglage de la vitesse F4-1 100% vitesse maximale 1. Le paramètre d’origine est « F4-1 ».

F4-2 80% vitesse maximale

F5 Arrêt doux F5-1 Fonction ON 1. Le paramètre d’origine est « F5-1 ».

F5-2 Fonction OFF

F6 Réglage de la vitesse de F6-1 70% vitesse maximale 1. Le paramètre d’origine est « F6-2 ».

l’arrêt doux F6-2 50% vitesse maximale

F7 Décalage entre les F7-1 2 sec 1. Le paramètre d’origine est « F7-1 ».

vantaux d'ouverture et F7-2 3 sec

fermeture F7-3 4 sec
F7-4 5 sec
F7-5 6 sec
F7-6 7 sec
F7-7 8 sec
F7-8 9 sec
F7-9 10 sec
F8 Mode de fonctionnement F8-0 Fonction OFF 1. Le paramètre d’origine est « F8-0 ».
semi-automatique F8-1 3 sec
ou automatique et F8-2 10 sec
temps d’attente en mode F8-3 20 sec
automatique F8-4 40 sec
F8-5 60 sec
F8-6 120 sec
F8-7 180 sec
F8-8 300 sec
F9 Mode photocellules F9-1 Mode 1 1. Le paramètre d’origine est « F9-1 ».
F9-2 Mode 2 Mode 1: Photocellule extérieure FT1- Photocellule intérieure FT2
Mode 2: Photocellule extérieure FT1- Barre Palpeuse FT2
F9-3 Mode 3 Mode3: Photocellule extérieure FT1- Dispositif D'ouverture FT2
F9-4 Mode 4 Mode 4: Photocellule exclue FT1- Photocellule intérieure FT2

FA Mode piéton FA-0 Fonction OFF 1. Lors de la fonction ON, appuyez sur le bouton B sur la

FA-1 Fonction ON télécommande et le portail s’ouvre partiellement.

2. Le paramètre d’origine est « FA-0 ».

1. Lors de la fonction Avec préavis, la lampe clignonante 3 secondes

FB Feu clignotant FB-0 Sans préavis
avant que le portail débute l'opération. Si le paramètre est sans
FB-1 Avec préavis
préavis, la lampe clignotante fonctionne avec le moteur en même
temps.
2. Le paramètre d’origine est « FB-0" »

Faites attention que la lampe clignotante 24 Vdc n'ait pas de sortie fixée mais à clignoter.
Afin de connecter le mode fixé du feu clingnotant pour une fonction correcte.

Note: (Paramètre F9)

Photocellule extérieure: Fonctionne seulement en cas de fermeture de portail.
Photocellule intérieure: Fonctionne pendant l’ouverture et la fermeture de portail.

4
 Tableau complet de programmation (2)

Tableau LED Paramètre Valeur Option Description

FC Photocellule 1 FC-0 Fonction OFF 1. Le paramètre d’origine est « FC-0" »

FC-1 Fonction ON

FD Photocellule 2 FD-0 Fonction OFF 1. Le paramètre d’origine est « FD-0" »

FD-1 Fonction ON

FE Alerte sonore FE-0 Fonction OFF 1. Le paramètre d’origine est « FE-0" »

FE-1 Fonction ON

FF Impulsion de recul FF-0 Fonction OFF 1. Si la fonction est activée, le portail s’avance un peu pour
d'électroserrure FF-1 Fonction ON déverrouiller l'électroserrure.

2. Le paramètre d’origine est « FF-1 »

FG Bouton FG-1 Bouton A 1. Le paramètre d’origine est « FG-1 »
Ouvre/Arrêt/Ferme/Arrêt FG-2 Bouton B

FG-3 Bouton C

FG-4 Bouton D

FH Bouton Mode piéton FH-0 Fonction OFF 1. Le paramètre d’origine est « FH-2 »
FH-1 Bouton A

FH-2 Bouton B

FH-3 Bouton C

FH-4 Bouton D

FI Bouton Fermeture FI-0 Aucun bouton 1. Ce paramètre est conçu pour activer ou désactiver la fonction du
automatique FI-1 Bouton A mode fermeture automatique.
2. Le paramètre d’origine est « FI-3 »
FI-2 Bouton B
3. Lorsque la lampe clignotante et l'alerte sonore sont en cours de
FI-3 Bouton C fonctionnement, le bouton pour la fermeture automatique n’a
FI-4 Bouton D aucune fonction jusqu’à l'arrêt.

Note (Paramètre F3)

Régler la fonction F3 après avoir terminé l'enregistrement du parcours. Le display affichera 10 pour indiquer 1A. Il est possible de régler les valeurs avec les boutons
UP et DOWN. La valeur maximale est de 40 (4A) et la valeur minimale est de 5 (0,5A).

5
 SMART-D201( M )
Краткая инструкция по установке и программированию MSA-114/01

Настоящая краткая инструкция является сокращенной версией полной инструкции по эксплуатации.

Последняя содержит также информацию о требованиях безопасности и другие разъяснения, которые
ПРИМЕЧАНИЕ нужно принимать во внимание. Инструкцию по эксплуатации можно скачать из Интернета в разделе
«Загрузки» на веб-странице «Еррека»:
http://www.erreka-automation.com

Электрические соединения

трансформатор
Соединения аккумуляторов
Щит управления уже содержит зарядное устройство для аккумуляторов, поэтому внешнего
зарядного устройства не нужно.
Максимальная электрическая емкость присоединенных аккумуляторов 15 А-ч.
Коробка для аккумуляторов рассчитана на 2 аккумулятора по 1,3 А-ч.
J1

+ -
DB1

-
UP
светодиодный дисплей
SET
F1

Q17 DOWN
- +

NC NO
LED синий – программирование работы через радиопередатчик
K5 LED 2 – работа через пусковую кнопку (pulsador) или селектор на ключ RF-LEARN
LED 3 – фотоэлемент 1
CO LED 4 – фотоэлемент 2
K1 K2 K3

- + - + - + - +

NC NO NC NO NC NO NC NO

J7
антенна

CO CO CO CO ANT

LED2 LED4 LED3 GND

J4 J5 J3

J8

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26

Lit+ Lit- Lat+ Lat- M1+ M1- M2+ M2- 5V S1 S2 GND Lmt1 Lmt2 GND Lmt3 Lmt4 GND DKey SKey GND Ph1 PhVcc GND Ph2 PhVcc

(-)
(+)
(+)
(-)

M1 M2 селектор пусковую RX1 TX1 RX2 TX2 зеленая коробка

на ключ кнопку

электрический замок
FT1 FT2
1 сигнальная лампа
 Функции на LED-дисплее

Дисплей Состояние программируемых функций

Память системы аннулирована
Движения ворот не (очищена). Нажмите и удерживайте в
запрограммированы. течение 5 сек кнопки UP+DOWN.

Движения ворот уже

Ошибка в работе приводного механизма
запрограммированы.

В режиме программирования.
Приводной механизм остановился до
(1). Нажмите SET + DOWN + UP и
завершения процесса работы (движения)
удерживайте в течение 3 сек, пока на
ворот.
дисплее не появится LEA + DG; и
нажмите кнопку А на радиопередатчике
1 раз. После 1-3 сек на дисплее появится
текущий показатель в режиме Идет программирование (запоминание)
программирования, появится 10 для 1 А. системы.

Настройка функции
Например, для настройки функции F1-2 проделайте следующие шаги:
Шаг Действия Состояние дисплея
(1) Нажмите и удерживайте SEТ в течение 3 сек, и на дисплее появится
1. F1 (*) чтобы войти в функцию F2 или другую функцию, нажмите UP
нужное количество раз и выберите параметр между F2 и F8.

(2) После завершения шага (1) снова нажмите SEТ и появится вторая
опция.

(3) После этого нажмите UP нужное количество раз, чтобы выбрать

нужную функцию. Например, 2 (**), как на рисунке справа. Таким
образом, задано F1-2.

(**) Можно настроить вторую опцию от 0 до 8, нажимая UP или DOWN.

(4) Чтобы запрограммировать другие функции, нажмите SEТ, чтобы

вернуться в первую опцию, например F1, F2, F3 и т.д.
2.
Например, чтобы после завершения программирования F1-2
продолжить настройку F2-2, нажмите SEТ, чтобы вернуться в первую
опцию. На дисплее появится F1. Проделайте шаги (*) (2) и (3), чтобы
произвести программирование.

После настройки всех функции подождите 10 сек, пока на дисплее не

3. появится RUN. После этого можно будет использовать
радиопередатчик для управления движениями ворот.

2
 Программирование радиопередатчиков
Нажмите и удерживайте кнопку Нажмите и удерживайте кнопку А в течение Нажмите и удерживайте кнопку В в течение 5
RF-Learn в течение 1 сек, пока не 5 сек для ворот с двумя полотнами. сек для ворот с одним полотном.
загорится синий LED свет приемника.
1 2 3

Синий светодиодный
индикатор питания

RF-Learn

A A

B B

1s 5s 5s

Аннулирование (стирание из памяти) радиопередатчиков

Нажмите и удерживайте кнопку RF-Learn в течение 10 сек, пока не

погаснет синий LED свет приемника

LED Display

10 s

Blue LED – RF Learning

LED2 Pulsador o Selector de llave
LED3 Fotocelda 1
LED4 Fotocelda 2

Процесс программирования (запоминания) системы

J7

Шаг 1: Настройте функцию F2-1 для программирования ворот с двумя полотнами или функцию F2-2 для
программирования ворот с одним полотном.
Шаг 2: Нажмите и удерживайте кнопки UP+SET+DOWN в течение 3 сек. На дисплее появится LEA D-G.
Шаг 3: Нажмите кнопку А на радиопередатчике для ворот с двумя полотнами или кнопку В для ворот с одним
полотном. В режиме программирования системы ворота проделают следующие движения:
(А) Режим двух полотен (D-G): закрытие М2 -> закрытие М1 -> открытие М1 -> открытие М2 ->
закрытие М2 -> закрытие М1.
(В) Режим одного полотна (S-G): закрытие М1 -> открытие М1 -> закрытие М1.
Примечание: При изменении параметра F2 нужно будет заново запрограммировать систему.

Завершение программирования системы:

(А) Ворота с двумя полотнами (D-G): на дисплее появится RUN.
(В) Ворота с одним полотном (S-G): на дисплее появится RUN.
Примечания:
(А) В случае непредвиденного отключения питания, программирование перерывается и его нужно будет
проделать заново. В таком случае убедитесь, что параметр F3 имеет значение 1.
(В) После завершения программирования системы уже не нужно будет заново проделывать программирование
в случае отключения питания.
(С) М2 открывается через 3 сек после открытия М1 и М1 закрывается через 3 сек после закрытия М2.

Логика движений полотен ворот

(А) В фазе открытия полотна: полотна останавливаются, если активируется кнопка радиопередатчика /
пусковая кнопка / селектор на ключ, и закрываются, если это сделать еще раз.
(В) В фазе закрытия полотна: полотна останавливаются, если активируется кнопка радиопередатчика /
пусковая кнопка / селектор на ключ, и открываются, если это сделать еще раз.
(С) В фазе открытия или закрытия полотна: в целях безопасности полотна остановятся, если встретят
преграду на пути движения.
3
 Настройка функций
Цифровой
Описание Параметр Состояние/режим Примечание
дисплей
F1 Кодирующее устройство F1-1 не установлены 1. Исходный параметр F1-1.

/ Предельные F1-2 с предельными переключателями

переключатели F1-3 с простым кодирующим устройством
F2 Количество приводных F2-1 два 1. Исходный параметр F2-1.

механизмов F2-2 один

F3 Максимальная сила F3-1 2 А 1. Исходный параметр F3-1.

захвата F3-2 3 А 2. При произведении программирования,

F3-3 4 А пожалуйста, убедитесь, что величина

F3-4 5 А параметра F3 всегда составляет 1.

F4 Скорость движения F4-1 100% возможной скорости 1. Исходный параметр F4-1.

ворот F4-2 80% возможной скорости

F5 Мягкая остановка F5-1 Мягкая остановка при открытии и закрытии 1. Исходный параметр F5-1.
F5-2 Без мягкой остановки
F6 Скорость движения при F6-1 70% возможной скорости 1. Исходный параметр F6-2.

мягкой остановке F6-2 50% возможной скорости

F7 Задержка между F7-1 2 сек 1. Исходный параметр F7-1.

полотнами при открытии F7-2 3 сек

и закрытии F7-3 4 сек
F7-4 5 сек
F7-5 6 сек
F7-6 7 сек
F7-7 8 сек
F7-8 9 сек
F7-9 10 сек
F8 Время работы в F8-0 ВЫКЛЮЧЕН 1. Исходный параметр F8-0.

полуавтоматическом или F8-1 3 сек

автоматическом режиме F8-2 10 сек
и время ожидания (в F8-3 20 сек
сек) в автоматическом F8-4 40 сек
режиме F8-5 60 сек
F8-6 120 сек
F8-7 180 сек
F8-8 300 сек
F9 Работа с F9-1 Режим 1 1. Исходный параметр F9-1.
Режим 1: фотоэлемент снаружи FT1 -
фотоэлементами F9-2 Режим 2
фотоэлемент внутри FT2
(открытие-закрытие, F9-3 Режим 3 Режим 2: фотоэлемент снаружи FT1 –
планка безопасности FT2
внутри-снаружи) F9-4 Режим 4 Режим 3: фотоэлемент снаружи FT1 –
устройство открытия FT2
Режим 4: фотоэлемент заблокирован FT1 -
фотоэлемент внутри FT2
1. В режиме ВКЛЮЧЕН и при нажатии кнопки В на
FA Работа в режиме FA-0 ВЫКЛЮЧЕН радиопередатчике откроется одно полотно.
2. Исходный параметр FА-0.
открытия для пешеходов FA-1 ВКЛЮЧЕН
Сигнальная лампа FB-0 С предупреждением 1. В режиме с предупреждением лампа замерцает
за 3 сек до открытия ворот. В режиме без
FB FB-1 Без предупреждения предупреждения лампа будет мерцать во время
работы приводного механизма.
2. Исходный параметр FВ-0.

ВНИМАНИЕ! Выходной сигнал сигнальной лампы 24 В DC не непрерывный, а мерцающий. Присоедините лампу с

непрерывным свечением для надлежащей работы.

ПРИМЕЧАНИЕ (параметр F9)

Фотоэлемент снаружи: срабатывает только при закрытии ворот.
Фотоэлемент внутри: срабатывает как при открытии, так и при закрытии ворот.
4
 Настройка функций
Цифровой
Описание Параметр Состояние/режим Примечание
дисплей
Фотоэлемент 1 1. Исходный параметр "FC-0".
FC FC-0 ВЫКЛЮЧЕН
FC-1 ВКЛЮЧЕН
FD Фотоэлемент 2 FD-0 ВЫКЛЮЧЕН 1. Исходный параметр "FD-0".
FD-1 ВКЛЮЧЕН
FE Зуммер FE-0 ВЫКЛЮЧЕН
1. Исходный параметр "FE-0".
FE-1 ВКЛЮЧЕН
FF Импульс возвратного FF-0 ВЫКЛЮЧЕН 1. В режиме ВКЛЮЧЕН ворота делают небольшое
действия для FF-1 ВКЛЮЧЕН движение для разблокирования замка.

электрического замка 2. Исходный параметр "FF-1".

FG Кнопка радиопередатчика FG-1 Кнопка A

1. Исходный параметр "FG-1".
открытие / остановка / FG-2 Кнопка B
закрытие / остановка FG-3 Кнопка C
FG-4 Кнопка D
FH Кнопка радиопередатчика FH-0 ВЫКЛЮЧЕН
1.Исходный параметр "FH-2".
для режима открытия для FH-1 Кнопка A
пешеходов FH-2 Кнопка B
FH-3 Кнопка C
FH-4 Кнопка D
Кнопка радиопередатчика Никакая из кнопок не
FI FI-0 управляет процессом 1. Эта кнопка для активации и дезактивации
для активации / FI-1 Кнопка A автоматического закрытия.
2. Исходный параметр FI-3.
дезактивации FI-2 Кнопка B 3. Когда сигнальная лампа и зуммер активны,
автоматического кнопка радиопередатчика для автоматического
FI-3 Кнопка C
закрытия не сработает, пока не перестанут
закрытия FI-4 Кнопка D работать сигнальная лампа или зуммер.

ПРИМЕЧАНИЕ (параметр F3)

Настройте функцию F3 после завершения программирования (запоминания) системы. Если на дисплее появится 10, это
значит, что величина максимального тока 1А. Если появится 20, значит, величина максимального тока 2А. Настроить
величину можно с помощью кнопок UP и DOWN. Максимальная величина 40 (4,0А), а минимальная 0,5 А.

5
34100-090-04-B
