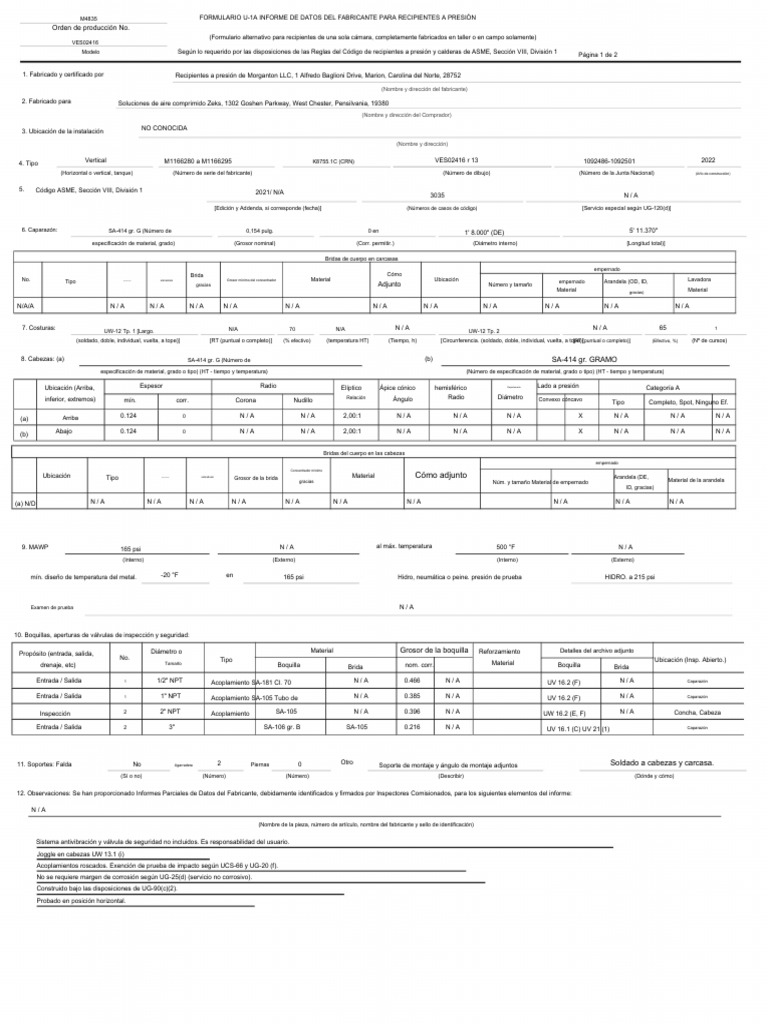

M4835 FORMULARIO

 U­1A  INFORME  DE  DATOS  DEL  FABRICANTE  PARA  RECIPIENTES  A  PRESIÓN
Orden  de  producción  No.
(Formulario  alternativo  para  recipientes  de  una  sola  cámara,  completamente  fabricados  en  taller  o  en  campo  solamente)
VES02416
Modelo Según  lo  requerido  por  las  disposiciones  de  las  Reglas  del  Código  de  recipientes  a  presión  y  calderas  de  ASME,  Sección  VIII,  División  1 Página  1  de  2

1.  Fabricado  y  certificado  por Recipientes  a  presión  de  Morganton  LLC,  1  Alfredo  Baglioni  Drive,  Marion,  Carolina  del  Norte,  28752

(Nombre  y  dirección  del  fabricante)

2.  Fabricado  para Soluciones  de  aire  comprimido  Zeks,  1302  Goshen  Parkway,  West  Chester,  Pensilvania,  19380
(Nombre  y  dirección  del  Comprador)

3.  Ubicación  de  la  instalación NO  CONOCIDA

(Nombre  y  dirección)

4.  Tipo Vertical M1166280  a  M1166295 K8755.1C  (CRN) VES02416  r  13 1092486­1092501 2022

(Horizontal  o  vertical,  tanque) (Número  de  serie  del  fabricante) (Número  de  dibujo) (Número  de  la  Junta  Nacional) (Año  de  construcción)

5.   Código  ASME,  Sección  VIII,  División  1 2021/  N/A 3035   N /  A

[Edición  y  Addenda,  si  corresponde  (fecha)] (Números  de  casos  de  código) [Servicio  especial  según  UG­120(d)]

6.  Caparazón: SA­414  gr.  G  (Número  de   0,154  pulg.   0  en   1'  8.000" (DE) 5'  11.370"

especificación  de  material,  grado) (Grosor  nominal) (Corr.  permitir.) (Diámetro  interno) [Longitud  total)]

Bridas  de  cuerpo  en  carcasas
empernado
Brida Cómo
No. Tipo sobredosis Grosor  mínimo  del  concentrador Material Ubicación empernado Arandela  (OD,  ID, Lavadora
Adjunto
IDENTIFICACIÓN

gracias Número  y  tamaño
Material gracias) Material

N/A/A N /  A N /  A N /  A N /  A N /  A N /  A N /  A N /  A N /  A N /  A N /  A

7.  Costuras: UW­12  Tp.  1  [Largo.   N/A   70   N/A   N /  A UW­12  Tp.  2   N /  A 65   1

(soldado,  doble,  individual,  vuelta,  a  tope)] [RT  (puntual  o  completo)] (%  efectivo) (temperatura  HT) (Tiempo,  h) [Circunferencia.  (soldado,  doble,  individual,  vuelta,  a  tope)]

[RT  (puntual  o  completo)] (Efectivo,  %) (Nº  de  cursos)

8.  Cabezas:  (a) SA­414  gr.  G  (Número  de   (b) SA­414  gr.  GRAMO

especificación  de  material,  grado  o  tipo)  (HT  ­  tiempo  y  temperatura) (Número  de  especificación  de  material,  grado  o  tipo)  (HT  ­  tiempo  y  temperatura)

Ubicación  (Arriba, Espesor Radio Elíptico Ápice  cónico hemisférico Departamento Lado  a  presión Categoría  A

inferior,  extremos) mín. corr. Corona Nudillo Relación Ángulo Radio Diámetro Convexo  cóncavo
Tipo Completo,  Spot,  Ninguno  Ef.

(a)   Arriba 0.124   0   N /  A N /  A 2,00:1 N /  A N /  A N /  A X N /  A N /  A N /  A

(b) Abajo 0.124   0   N /  A N /  A 2,00:1 N /  A N /  A N /  A X N /  A N /  A N /  A

Bridas  del  cuerpo  en  las  cabezas
empernado
Concentrador  mínimo
Ubicación Tipo IDENTIFICACIÓN sobredosis
Grosor  de  la  brida Material Cómo  adjunto Arandela  (DE,
gracias Núm.  y  tamaño  Material  de  empernado Material  de  la  arandela
ID,  gracias)

(a)  N/D N /  A N /  A N /  A N /  A N /  A N /  A N /  A N /  A N /  A N /  A

9.  MAWP 165  psi N /  A al  máx.  temperatura 500  °F N /  A

(Interno) (Externo) (Interno) (Externo)

mín.  diseño  de  temperatura  del  metal. ­20  °F en 165  psi .

Hidro,  neumática  o  peine.  presión  de  prueba HIDRO.  a  215  psi .

Examen  de  prueba N /  A .

10.  Boquillas,  aperturas  de  válvulas  de  inspección  y  seguridad:

Propósito  (entrada,  salida, Diámetro  o Material Grosor  de  la  boquilla Reforzamiento Detalles  del  archivo  adjunto

No. Tipo Ubicación  (Insp.  Abierto.)
drenaje,  etc) Tamaño Boquilla nom.  corr. Material Boquilla
Brida Brida

Entrada /  Salida 1   1/2"  NPT Acoplamiento  SA­181  Cl.  70   N /  A 0.466   N /  A UV  16.2  (F) N /  A Caparazón

Entrada /  Salida 1   1"  NPT Acoplamiento  SA­105  Tubo  de   N /  A 0.385   N /  A UV  16.2  (F) N /  A Caparazón

Inspección 2   2"  NPT Acoplamiento SA­105 N /  A 0.396   N /  A UW  16.2  (E,  F) N /  A Concha,  Cabeza

Entrada /  Salida 2   3" SA­106  gr.  B SA­105 0.216   N /  A UV  16.1  (C)  UV  21  (1) Caparazón

11.  Soportes:  Falda No Agarradera 2   Piernas 0   Otro Soporte  de  montaje  y  ángulo  de  montaje  adjuntos Soldado  a  cabezas  y  carcasa.

(Sí  o  no) (Número) (Número) (Describir) (Dónde  y  cómo)

12.  Observaciones:  Se  han  proporcionado  Informes  Parciales  de  Datos  del  Fabricante,  debidamente  identificados  y  firmados  por  Inspectores  Comisionados,  para  los  siguientes  elementos  del  informe:

N /  A

(Nombre  de  la  pieza,  número  de  artículo,  nombre  del  fabricante  y  sello  de  identificación)

Sistema  antivibración  y  válvula  de  seguridad  no  incluidos.  Es  responsabilidad  del  usuario.
Joggle  en  cabezas  UW  13.1  (i)
Acoplamientos  roscados.  Exención  de  prueba  de  impacto  según  UCS­66  y  UG­20  (f).
No  se  requiere  margen  de  corrosión  según  UG­25(d)  (servicio  no  corrosivo).
Construido  bajo  las  disposiciones  de  UG­90(c)(2).
Probado  en  posición  horizontal.
 FORMULARIO  U­1A Página  2  de  2

Fabricado  por  Morganton  Pressure  Vessels  LLC,  1  Alfredo  Baglioni  Drive,  Marion,  Carolina  del  Norte,  28752

Número  de  serie  del  fabricante M1166280  a  M1166295 CRN  K8755.1C Junta  Nacional  No. 1092486­1092501

CERTIFICADO  DE  CUMPLIMIENTO  DE  TALLER/CAMPO

Certificamos  que  las  declaraciones  hechas  en  este  informe  son  correctas  y  que  todos  los  detalles  de  diseño,  material,  construcción  y  mano  de  obra  de  este  buque
conforme  al  CÓDIGO  DE  RECIPIENTES  A  PRESIÓN  Y  CALDERAS  DE  ASME,  Sección  VIII,  División  1.  Número  de  Certificado  de  Autorización  "U" 38776

caduca 17  de  julio  de  2024 .

Fecha  03/11/2022 nombre  de  la  empresa
Recipientes  a  presión  de  Morganton  LLC firmado
(Fabricante) (Representante)
CERTIFICADO  DE  INSPECCIÓN  DE  TALLER/CAMPO

Recipiente  construido  por  yo,   Recipientes  a  presión  de  Morganton  LLC en  1  Alfredo  Baglioni  Drive,  Marion,  Carolina  del  Norte,  28752

el  abajo  firmante,  titular  de  una  comisión  válida  emitida  por  la  Junta  Nacional  de  Inspectores  de  Calderas  y  Recipientes  a  Presión  y  empleado  por

Compañía  de  seguros  e  inspección  de  calderas  de  vapor  de  Hartford,  de  Hartford,  CT
He  inspeccionado  el  componente  descrito  en  este  Informe  de  datos  del  fabricante  y  declaro  que,  a  mi  leal   12  de  enero  de  2023 ,
saber  y  entender,  el  fabricante  ha  construido  este  recipiente  a  presión  de  acuerdo  con  ASME  BOILER
Y  CÓDIGO  DE  RECIPIENTES  A  PRESIÓN,  Sección  VIII,  División  1.  Al  firmar  este  certificado,  ni  el  Inspector  ni  su  empleador  hacen  ninguna
garantía,  expresa  o  implícita,  con  respecto  al  recipiente  a  presión  descrito  en  este  Informe  de  datos  del  fabricante.  Además,  ni  el  Inspector
ni  su  empleador  será  responsable  de  ninguna  manera  por  cualquier  lesión  personal  o  daño  a  la  propiedad  o  una  pérdida  de  cualquier  tipo  que  surja  de  o  esté  relacionada  con
esta  inspección.

Fecha 12/01/2023 firmado Comisiones 14136,  NC1596

(Inspector  autorizado) (Número  de  la  Comisión  de  Inspectores  Autorizados  de  la  Junta  Nacional)

4392832   exe:  v6.3.126 Forma  y  versión:  U1A­20
