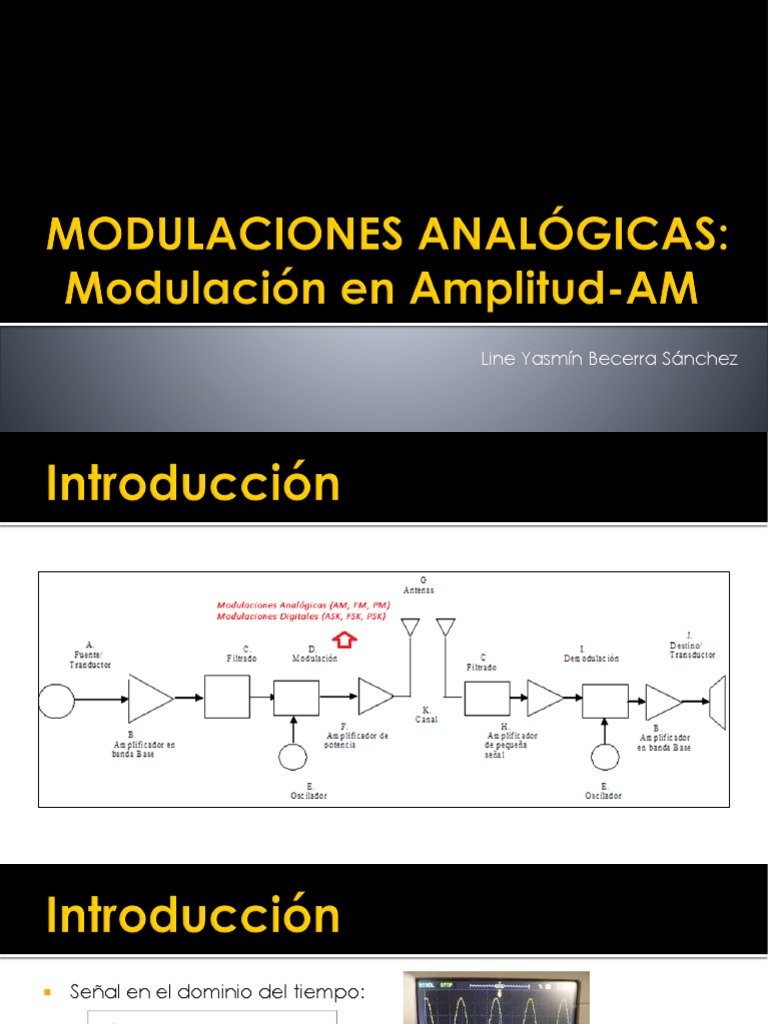

Line Yasmín Becerra Sánchez

 Señal en el dominio del tiempo:

Osciloscopio

 Señal en el dominio de la frecuencia:

Analizador
de espectros
Introducción
La modulación involucra un conjunto de técnicas que se usan para transportar sobre una onda
portadora típicamente una onda sinusoidal. Esto permite un mejor aprovechamiento del canal
del canal de comunicación y permite transmitir más información en forma simultánea.

 Modulación. (Transmisor)
Consiste en hacer que un parámetro de la onda portadora cambie de valor de acuerdo
con las variaciones de la señal moduladora que es la información que queremos transmitir.
La modulación se realiza en un circuito llamado modulador que se encuentra en el
transmisor.

 Demodulación. (Receptor)
Conjunto de técnicas utilizadas para recuperar la información transportada por una onda
portadora que en el extremo del transmisor había sido modulada. La demodulación se
realiza en un circuito llamado demodulador que se encuentra en el receptor.
Introducción
 Amplitud:
 Frecuencia
 Fase
 Modulación: Serie de técnicas para transportar
información sobre una onda portadora. Estas técnicas Modulación Analógica AM
permiten un mejor aprovechamiento del canal de
comunicaciones, lo que posibilita transmitir más
información en forma simultanea, protegiéndola de
posibles interferencias y ruidos.

“La modulación consiste en hacer que un parámetro de la

onda portadora cambie de valor de acuerdo con las
variaciones de la señal moduladora que es la
información que queremos transmitir”.

Por qué se modula?

 Facilita la propagación de la señal de información por
cable o por aire.
 Ordena el radioespectro, distribuyendo canales a
cada información distinta.
 Optimiza el ancho de banda de cada canal.
 Evita interferencia entre canales
 Protege la información de las degradaciones por
ruido.

Modulación digital ASK

Señales que intervienen en la modulación
• Señal portadora que es la señal modificada por la señal de información.
• Señal de información que es la señal que se va a transmitir y es la señal moduladora.
• Señal de AM (señal modulada en amplitud) que es la señal resultante después de mezclar la
señal de información con la portadora.
❑ Proceso de cambiar la amplitud de la portadora
de frecuencia relativamente alta de acuerdo con
la amplitud de la señal moduladora o modulante
(información).

❑ Radiofrecuencias: Frecuencias suficientemente

altas para radiarse de manera eficiente por una
antena y se propagan por el espacio libre.

❑ Con la modulación de amplitud, la información se

imprime sobre la portadora en la forma de cambios
de amplitud.

❑ La modulación de amplitud es una forma de

modulación relativamente barata y de baja
calidad de modulación que se utiliza en
radiodifusión de señales de audio y video.

❑ La banda de radiodifusión comercial AM abarca

desde los 535 a 1605KHz.
Señales vistas desde el osciloscopio
 Aunque hay varias clases de modulación
de amplitud, la que se usa con más
frecuencia es la AM de portadora de
máxima potencia y doble banda lateral
(DSBFC, por doublesideband full carrier).
A este sistema se le llama también AM
convencional o simplemente AM.
 La figura ilustra la relación entre la
portadora [Vc sen(2fct)], la señal
moduladora [Vm sen(2fmt)] y la onda
modulada [Vam(t)] en la AM
convencional.
 La forma de onda de salida contiene
todas las frecuencias que forman la señal
de AM, y se usa para transportar la
información por el sistema. Por
consiguiente, la forma de la onda
modulada se llama envolvente de AM.
 La señal moduladora usa el valor pico de la señal portadora en lugar de cero como referencia. La
envolvente de la señal modulante varia por encima y por debajo del valor pico de la señal portadora.
 La amplitud de la señal moduladora debe ser menor que la amplitud de la señal portadora.

 Cuando la amplitud de la señal moduladora es mayor que la señal portadora ocurre una distorsión y eso
causa que información incorrecta sea transmitida.
Este espectro se extiende desde fc - fm(máx) hasta fc+ fc=Frecuencia de la señal
fm(máx), siendo fc la frecuencia de la portadora y portadora.
fm(máx) la frecuencia máxima de la señal moduladora. fm(máx)=Frecuencia de la
señal moduladora más alta.
La banda de frecuencias entre fc - fm(máx) y fc se llama
banda lateral inferior (LSB, de lower side band) y toda
frecuencia dentro de esta banda es una frecuencia de
lado inferior (LSF, de lower side frequency).

La banda de frecuencias entre fc y fc + fm(máx) se llama

banda lateral superior (USB, de upper side band) y las
frecuencias dentro de esta banda se llaman frecuencias
de lado superior (USF, de upper side frequency).

Por consiguiente, el ancho de banda (B) de una onda

DSBFC de AM es igual a la diferencia entre la frecuencia
máxima de lado superior y la mínima del lado inferior, o
también, igual a dos veces la frecuencia máxima de la
señal modulante, es decir:
Ancho de Banda B = 2fm(máx)
❑ Es el rango de frecuencias que un medio
físico puede transportar sin que la señal
sufra atenuación o pérdida de potencia
considerada.
❑ “El ancho de banda es el intervalo de
frecuencias donde se concentra la
mayor cantidad de potencia”. Es la
porción del espectro ocupado por una
señal.
❑ El rango de frecuencias sobre el cual un
receptor u otro circuito electrónico
opera.
  Para un modulador AM con una frecuencia portadora fc= 100Khz y
una frecuencia máx de señal modulante fm=5Khz, determine:

a. Limites de frecuencia para las bandas laterales superior e inferior.

b. Ancho de banda.
c. Frecuencias laterales superior e inferior producidas cuando la señal modulante es un
tono de 3Khz de frecuencia simple.
d. Dibuje el espectro de la frecuencia de salida.

Tomado: Wayne Tomasi Ejemplo 3-1.

 Coeficiente de Modulación. Utilizado para describir la cantidad de
cambio de amplitud (modulación) presente en una forma de
onda de AM.

Donde:

m=Indice de modulación
Vm= Voltaje máximo de la señal moduladora
Vc= Voltaje máximo de la señal portadora
 Coeficiente de modulación o índice de modulación (m).

(Vmax − Vmin )
m=
(Vmax + Vmin )

(Vmax − Vmin )
M= 100
(Vmax + Vmin )

Patrón Trapezoidal-Función X Y del Osciloscopio

Porcentaje de Modulación.
Es el coeficiente de modulación establecido como un porcentaje. El porcentaje de
modulación indica el cambio porcentual de amplitud de la onda
de salida cuando sobre la portadora actúa una señal moduladora.

Donde:
M= Es el porcentaje de modulación.
Em= Cambio pico en la amplitud del voltaje de la forma de onda de salida (volts).
Ec= Amplitud pico del voltaje de la portadora no modulada(Volts)
m=1 (Modulación al 100%) m=0,5 (Modulación al 50%)

m>1 (Sobre-modulación mayor que el 100%)

  Una entrada a un modulador de AM convencional es una portadora de 700KHz con una amplitud de 20Vp. La
segunda señal es una señal modulante de 10Khz de suficiente amplitud para causar un cambio en la onda de
salida de +/- 7.5Vp. Determine:

a. Frecuencias laterales superior e inferior

b. Coeficiente de modulación y porcentaje de modulación
c. Amplitud pico de la portadora modulada y de los voltajes de frecuencia lateral superior e inferior.
d. Máxima y mínima amplitudes de la envolvente.
e. Espectro de salida.
f. Trace la envolvente de salida.

Tomado de: Tomasi Ejemplo3-3

 La señal portadora se puede expresar como:

 La señal moduladora (Onda seno) puede ser expresada en forma similar:

 El valor de la señal modulante o moduladora es sumada al valor pico de la señal portadora.

 Sustituyendo la señal de am queda:

 La señal de AM es:

 Usando la identidad trigonométrica:

 Sustituyendo la identidad trigonométrica dentro de la señal de AM:

m= índice o coeficiente de modulación

Señal Portadora Señal de frecuencia lateral

Señal de frecuencia lateral superior
Inferior
Eusb= Amplitud de las
frecuencias laterales superiores.

Elsb= Amplitud de las frecuencias

laterales Inferiores.

m= Índice de modulación.

Vc= Amplitud de la portadora.

En todo circuito eléctrico, la potencia disipada es igual al cuadrado
del voltaje dividido entre la resistencia. Así, el promedio de la
potencia disipada en una carga, por una portadora no modulada, es
igual al cuadrado del voltaje rms (rms efectivo, o de raíz cuadrática
media) de la portadora, dividido entre la resistencia de carga.

(0.707𝑉𝑐)2 La potencia total de la señal de AM:

Pc= 𝑅

𝑉𝑐 2
𝑃𝑐 =
2𝑅
Las potencias en las bandas laterales superior e inferior se determinan
con la siguiente ecuación:
𝑚2 𝑉𝑐 2
𝑚𝑉𝑐
( 2 )2 𝑃𝐿𝑆𝐵 = 𝑃𝑈𝑆𝐵 = ( )
𝑃𝐿𝑆𝐵 = 𝑃𝑈𝑆𝐵 = 4 2𝑅 Pc = Potencia de la portadora.
2𝑅 Vc = Amplitud de la portadora.
𝑚2 R = Resistencia de carga.
𝑚2 𝑉𝑐 2 𝑃𝐿𝑆𝐵 = 𝑃𝑈𝑆𝐵 = 4 𝑃𝑐 PUSB = Potencia de la frecuencia lateral superior.
𝑃𝐿𝑆𝐵 = 𝑃𝑈𝑆𝐵 = 8𝑅 PLSB = Potencia de la frecuencia lateral inferior.
m = Índice de modulación
Potencia Total de Potencia de la Potencia de las bandas superior Potencia total de la
AM portadora e inferior banda lateral
 Para una onda DSBFC de AM con voltaje máximo de portadora no modulada Vc 10 Vp, una
Resistencia de carga RL 10 y un coeficiente de modulación m = 1, determinar:
a) Las potencias de la portadora y de las bandas laterales superior e inferior.
b) La potencia total de las bandas laterales.
c) La potencia total de la onda modulada.
d) Trazar el espectro de potencias.
e) Repetir los pasos a) a d) con un índice de modulación m 0.5.
 Modulación AM DSB o Convencional. (AM Double Side Band- de doble
banda lateral).

 Modulación AM DSB-SC.(AM Double Side Band – Supressed Carrier-de

doble banda lateral con potadora suprimida)

 Modulación AM SSB. (AM Single Side Band- de una sola banda lateral).

 Modulación AM VSB. (AM Vestigial Side Band- de banda lateral vestigial)

Wayne Tomasi. Sistemas de comunicaciones eletrónicas, Cuarta Edición.
Prentice Hall.
