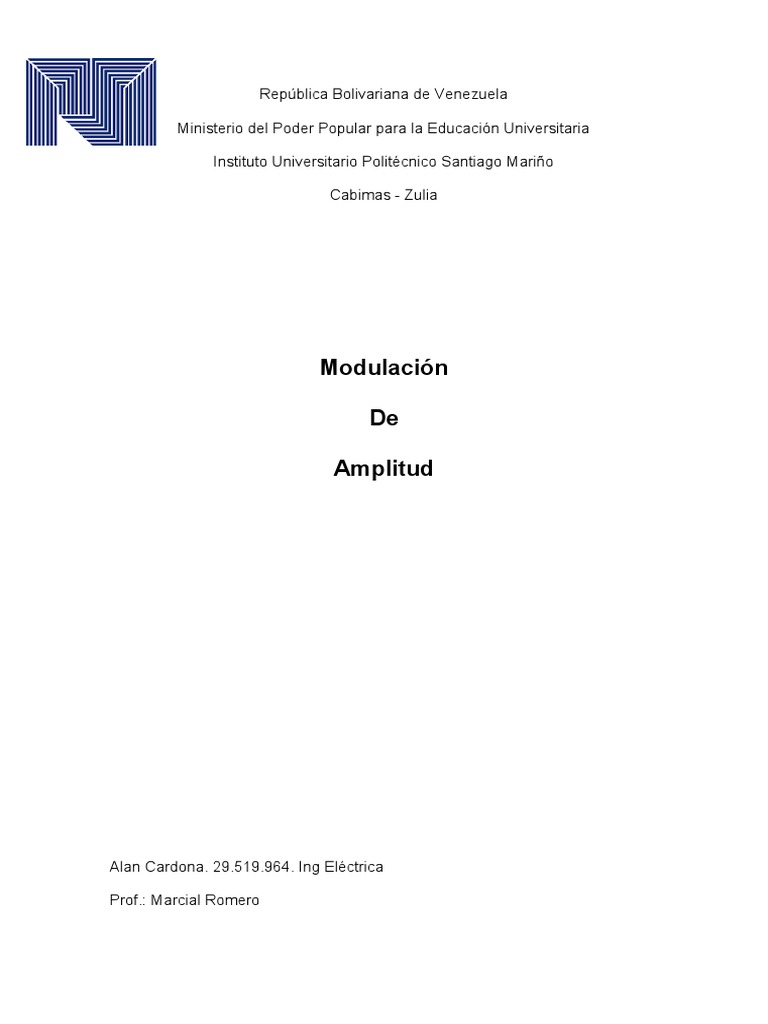

República Bolivariana de Venezuela
Ministerio del Poder Popular para la Educación Universitaria
Instituto Universitario Politécnico Santiago Mariño
Cabimas - Zulia
Modulación
De
Amplitud
Alan Cardona. 29.519.964. Ing Eléctrica
Prof.: Marcial Romero
Comunicaciones
Modulación
La modulación se define como el proceso de transformar información de
su forma original a una forma más adecuada para la transmisión. Existen
distintas formas de inyectarle esa información (modulación) a una portadora,
una de esas formas, es la conocida como modulación de amplitud.
Existen otros tipos de modulaciones como por ejemplo modulación en
fase, modulación de frecuencia, modulación en banda lateral única (BLU),
modulación por pulso, modulación por pulso codificado y una gran variedad de
formas sofisticadas de modulación.
a) Modulación de amplitud
O amplitud modulada (AM), es el proceso de cambiar la amplitud de
una señal portadora de frecuencia relativamente alta, en proporción con el valor
instantáneo de la señal modulante o moduladora. La modulación de amplitud
es una forma de modulación relativamente barata y de baja calidad de
transmisión, que se utiliza en la radiodifusión de señales de audio y vídeo. La
banda de radiodifusión comercial AM abarca desde 535 a 1605 kHz. En este
tipo de modulación, la amplitud de la portadora varía según la señal de
información, de modo que la información de amplitud y frecuencia de ésta se
“montan” sobre la portadora haciendo que su envolvente varíe de acuerdo a la
señal moduladora o de información.
b) Coeficiente de modulación
Es un término que describe la cantidad de cambio de amplitud
(modulación) que hay en una forma de onda de AM, dicha magnitud puede ser
expresada como porcentaje al cual se le denomina porcentaje de modulación.
El Coeficiente de modulación es el cociente del cambio máximo de amplitud
de la forma de onda de voltaje de salida (Em) entre la amplitud máxima del
voltaje de la portadora no modulada (Ec).
c) Modulación de amplitud DSBFC
Son posibles de generar varias formas o variaciones de modulación de
amplitud, aunque matemáticamente no es la forma más sencilla, la portadora
de AM de doble banda lateral (en ingles Double Side Band Frequency Carrier,
DSBFC) probablemente sea la forma más utilizada de la modulación de
amplitud. También se le llama algunas veces como AM convencional o
simplemente AM.
La forma de onda de salida contiene todas las frecuencias que forman
la señal de AM, y se usa para transportar la información por el sistema. Por
consiguiente, la forma de la onda modulada se llama envolvente de AM.
Cuando no hay señal modulante, la forma de onda de salida no es más que la
señal de la portadora. Sin embargo, cuando se aplica una señal moduladora,
varía la amplitud de la onda de salida, de acuerdo con la señal moduladora. el
ancho de banda (B ó BW) de una onda AM DSBFC es igual a la diferencia
entre la frecuencia lateral superior más alta y la frecuencia lateral inferior más
baja o sea dos veces la frecuencia de la señal modulante más alta.
d) Modulación de amplitud SSBFC
La Modulación de amplitud (AM) de banda lateral única y portadora de
máxima potencia (SSBFC, de single-sideband full carrier) es una forma de
modulación de amplitud en la que la portadora se transmite con potencia
máxima, pero sólo se transmite una de las bandas laterales. En consecuencia,
las transmisiones SSBFC sólo necesitan la mitad del ancho de banda que la
AM convencional con doble banda lateral.
Este método de modulación es utilizado extensamente en los sistemas
de comunicaciones y es el método más eficiente de modulación de amplitud,
tanto desde el punto de vista espectral como de potencia. En principio, la
potencia máxima necesaria para transmitir en banda lateral es sólo del 16% de
la requerida para transmitir con modulación de AM completa. A diferencia de
las señales de AM con doble banda lateral, con o sin portadora, la señal de
banda lateral única es de frecuencia variable con la frecuencia de la señal
moduladora y su amplitud es proporcional a la de ésta.
Una entrada a un modulador de AM de DSBFC es una portadora de 800Khz.
Con amplitud de 40Vp. La segunda entrada es una señal moduladora de
25Khz, cuya amplitud es suficiente para producir un cambio de +10V en la
amplitud de la envolvente
Determine:
a) Frecuencias laterales superior e inferior.
b) Coeficiente de modulación y porcentaje de modulación.
c) Amplitudes pico positivas máximas y mínima de la envolvente.
d) Amplitud máxima de frecuencias lateral superior e inferior.
R:
a)
Frecuencia lateral superior Frecuencia lateral inferior
ffls = 800 kHz + 25 kHz = 825 kHz ffli = 800 kHz - 25 kHz = 775 kHz
b)
Coeficiente de modulación Porcentaje de modulación
m = _10_ = 0.25 M = 100 x 0.25 = 25%
40
c)
Amplitud máxima de la envolvente Amplitud mínima de la envolvente
V(máx) = Ec + Em = 40 + 10 = 50 Vp V(mín) = Ec - Em = 40 - 10 = 30 Vp
d)
Amplitud de las frecuencias laterales superior e inferior
Efls = Efli = mEc = (0.25)(40) = 5 Vp
2 2
Para una amplitud de portadora no modulada de 16Vp y un coeficiente de
modulación m = 0.4, determine las amplitudes de la portadora modulada y las
frecuencias laterales.
R: Ec = 16Vp
Amplitud de la portadora modulada
Em = mEc = 0.4 x 16 = 6.4Vp
Frecuencias laterales
Efls = Efli = Ec = 6.4 = 3.2Vp
2 2
