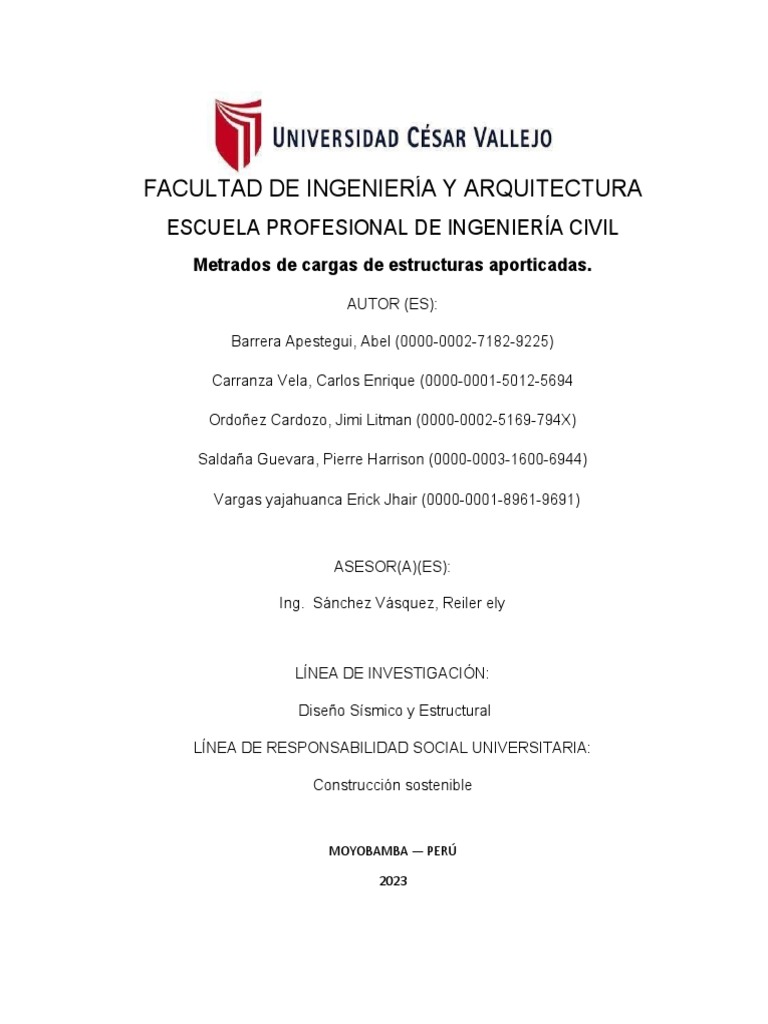

FACULTAD DE INGENIERÍA Y ARQUITECTURA

ESCUELA PROFESIONAL DE INGENIERÍA CIVIL

Metrados de cargas de estructuras aporticadas.

AUTOR (ES):

Barrera Apestegui, Abel (0000-0002-7182-9225)

Carranza Vela, Carlos Enrique (0000-0001-5012-5694

Ordoñez Cardozo, Jimi Litman (0000-0002-5169-794X)

Saldaña Guevara, Pierre Harrison (0000-0003-1600-6944)

Vargas yajahuanca Erick Jhair (0000-0001-8961-9691)

ASESOR(A)(ES):

Ing. Sánchez Vásquez, Reiler ely

LÍNEA DE INVESTIGACIÓN:

Diseño Sísmico y Estructural

LÍNEA DE RESPONSABILIDAD SOCIAL UNIVERSITARIA:

Construcción sostenible

MOYOBAMBA — PERÚ

2023
 ÍNDICE

ÍNDICE............................................................................................................................................... 1

INTRODUCCIÓN................................................................................................................................ 2

MARCO TEÓRICO.............................................................................................................................. 3

ESTRUCTURAS APORTICADAS....................................................................................................... 3

¿Qué es el Sistema constructivo Aporticado?........................................................................... 3

Características........................................................................................................................... 3

Elementos Estructurales........................................................................................................... 4

Cargas en las estructuras........................................................................................................ 11

Ventajas y Desventajas del Sistema Aporticado...................................................................... 12

CONDICIONES DE DISEÑO DE PORTICOS PRINCIPALES Y SECUNDARIOS.................................13

CRITERIOS PARA UNA BUENA ESTRUCTURACIÓN................................................................... 14

CLASIFICACION DE PORTICOS.................................................................................................. 20

USOS....................................................................................................................................... 20

MATERIALES............................................................................................................................ 21

CONCLUSIONES............................................................................................................................... 22

BIBLIOGRAFÍA................................................................................................................................. 23

2
I. INTRODUCCIÓN

Una vivienda debe ser capaz de soportar deformaciones en sus componentes sin
que se dañen gravemente o se degrade su resistencia. Cuando una estructura no es
dúctil y tenaz podrá sufrir colapso total o parcial al iniciarse su deformación por la
acción sísmica. Al degradarse su rigidez y resistencia pierde su estabilidad y podría
llegar a colapsar súbitamente. Para ello, a lo largo de los siglos y con el aporte de la
experiencia, se han ido generando, mejorando y perfeccionando nuevos sistemas
constructivos.

Un sistema constructivo es un conjunto de elementos, materiales, técnicas,

herramientas, procedimientos y equipos, que son característicos para un tipo de
edificación en particular.

Lo que diferencia un sistema constructivo de otro, es además de lo anterior, la forma

en que se ven y se comportan estructuralmente los elementos de la edificación,
como son: pisos, muros, losas y cimentaciones.

El sistema constructivo no siempre define la edificación en su totalidad, es más

común que defina cada una de sus partes; por ejemplo, en un mismo edificio se
pueden hacer muros mampuestos, reforzados, estructurales, o una combinación de
los mismos. Mientras que se puede usar una cimentación flotante, aislada, corrida, o
la combinación de estas.

Si se habla del sistema de carga de un edificio, se puede hablar de un sistema

aporticado (vigas y columnas, de nudos rígidos) o un sistema de muros portantes, o
una combinación de los dos. Cuando se hace referencia a las losas de entrepiso, se
puede hablar, por ejemplo, de losas macizas, aligeradas, en metal (o de refuerzo en
lámina), etc.

Para cada sistema constructivo, se usan diferentes procedimientos de construcción,

diferentes materiales y su diferente funcionamiento estructural, así como su precio,
también varían de uno a otro.

3
II. MARCO TEÓRICO

II.1. ¿QUÉ ES EL SISTEMA CONSTRUCTIVO APORTICADO?

Es aquel en el que sus elementos estructurales principales son los pórticos, los
cuales están formados por columnas y vigas. También se complementa con muros
de ladrillo que en este caso solo sirven para dividir espacios, mas no para aportar
resistencia a la estructura, ya que estos últimos se implementan después de
construidos los pórticos. Un dato importante de este sistema es que es el más
difundido en el país por dos principales razones, su solidez en la estructura y su
durabilidad en los edificios, ante los sismos de gran escala.

Los elementos porticados, son estructuras de concreto armado con la misma

dosificación columnas -vigas peraltadas, o chatas unidas en zonas de confinamiento
donde forman Angulo de 90º en el fondo parte superior y lados laterales, es el
sistema de los edificios porticados.

4
 II.2. CARACTERÍSTICAS

 Es el sistema de construcción más difundido en nuestro país y el más antiguo. ✓

Basa su éxito en la solidez, la nobleza y la durabilidad.

 Un sistema aporticado es aquel cuyos elementos estructurales principales

consisten en vigas y columnas conectados a través de nudos formando pórticos
resistentes en las dos direcciones principales de análisis (x e y)

 El comportamiento y eficiencia de un pórtico rígido depende, por ser una

estructura hiperestática, de la rigidez relativa de vigas y columnas.

 Para que el sistema funcione efectivamente como pórtico rígido es fundamental

el diseño y detallado de las conexiones para proporcionarle rigidez y capacidad
de transmitir momentos.

 Las instalaciones hidro-sanitarias y eléctricas pueden ser ubicadas entre las

viguetas

II.3. ELEMENTOS ESTRUCTURALES

En el diseño de estructuras aporticadas intervienen los siguientes elementos

estructurales:

 Losas: aligeradas, macizas, nervadas.

 Vigas: principales y secundarias ✓ Columnas.

 Zapatas: aisladas, combinadas.

 Muros no portantes.

 Cimentaciones corridas para muros no portantes.

5
Los cuatro primeros tienen comportamiento estructural, es decir soportan el peso de
las cargas vivas y muertas. Las dos últimas son las que intervienen para cerrar los
ambientes no teniendo una función netamente estructural.

II.3.1. LOSAS

Según el RNE en la norma E-060 en su artículo 2 define a las losas como:

<Elemento estructural de espesor reducido respecto a sus otras dimensiones usado

como techo o piso, generalmente horizontal y armado en una o dos direcciones
según el tipo de apoyo existente en su contorno. Usado también como diafragma
rígido para mantener la unidad de la estructura frente a cargas horizontales de
sismo.=

Estas, se clasifican en

a) Aligeradas

Según el Reglamento Nacional de Edificaciones en su artículo 10.4.1 respecto a

PERALTES MINIMOS PARA NO VERIFICAR DEFLEXIONES dice en el artículo
10.4.1.1: <en losas aligeradas continúas conformadas por viguetas de 10 cm de
ancho, con bloques de ladrillos de 30 cm de ancho, y losa superior de 5 cm, con
sobrecargas menores a 300 kg / m2 y luces menores a 7.5 m, podrá dejar de
verificarse las deflexiones cuando se cumpla que:

6
Fig. 2. Losa Aligerada

b) Macizas

Una losa maciza es aquella que cubre tableros rectangulares o cuadrados cuyos
bordes descansan sobre vigas, a los cuales les transmiten cargas y estas a su vez a
las columnas y/o muros y estos a la cimentación y estos al terreno.

2
En las losas macizas continuas con sobrecargas menores a 300 ýý ÿ⁄ y luces
menores de 7.5 m, podrá dejar de verificarse las deflexiones cuando se cumpla que:

Se recomienda utilizar en edificaciones de albañilería (muros portantes) con

ambientes pequeños donde cada lado sea igual o menor a 4 m.

Fig. 3 Losa Maciza

c) Nervadas

Según RNE en su artículo 9.9 respecto a CONSIDERACIONES PARA EL ANALISIS

DE LOSAS NERVADAS dice en el artículo 9.9.1 dice: <La losa nervada se compone
de una combinación monolítica de nervios y viguetas espaciados regularmente en
una o dos direcciones perpendiculares y de una losa en la parte superior. =

7
Fig. 4 Losa Nervada

II.3.2. VIGAS

Que se dividen en

a) Vigas Principales

Son las que soportan el peso de la losa, que conjuntamente con las columnas
constituyen los pórticos principales.

Según RNE en su artículo 10.4 respecto a PERALTES MINIMOS PARA NO

VERIFICAR DEFLEXIONES en su

artículo 10.4.1.3 indica: <En vigas que forman pórticos podrá dejar de verificarse
cuando se cumpla que:

Vigas secundarias

Son aquellas que tienen la función de articular (amarrar) las estructuras en el sentido
opuesto a las vigas principales

8
II.3.4. COLUMNAS

Las vigas se apoyan sobre las columnas, transmitiéndoles fuerza cortante, que se
acumulan como carga axial en los entrepisos. Para obtener la carga axial en las
columnas, debería resolverse el problema hiperestático analizando a los pórticos
espacialmente, pero, para metrar cargas, se desprecia el efecto hiperestático
trabajando con áreas de influencia provenientes de subdividir los tramos de cada
viga en partes iguales, o se regula la posición de las líneas divisorias para estimar los
efectos hiperestáticos.

A las cargas existentes en el área de influencia deberá agregarse las que bajan
directamente a través de las columnas, tales como su peso propio, y otras cargas
difíciles de metrar directamente, como son, por ejemplo, los tabiques ubicados en las
partes intermedias de la losa.

Fig. 5 Área de influencia de columna

9
II.2.4. ZAPATAS

Es parte de la cimentación de una estructura que reparte y transmite carga

directamente al terreno de cimentación o a pilotes. Las estructuras aporticadas se
caracterizan porque las columnas reposan sobre zapatas.

Las zapatas aparecen cuando la capacidad de resistencia de la columna no soporta

el peso que recibe y es necesario ensanchar la base para que las cargas se
transmitan al suelo.

Asimismo, tenemos:

a) Zapatas aisladas

Una zapata aislada, que puede ser concéntrica, medianera o esquinera se

caracteriza por soportar y trasladar al suelo la carga de un apoyo individual.

Las zapatas individuales se plantean como solución en casos sencillos, en suelos de

poca compresibilidad, suelos duros, con cargas de la estructura moderadas: edificios
hasta de 7 pisos. Con el fin de darle rigidez lateral al sistema de cimentación, las
zapatas aisladas siempre deben interconectarse en ambos sentidos por medio de
vigas de amarre.

Fig. 6. Zapata Aislada

10
b) Zapatas combinadas

Una Zapata combinada se caracteriza por soportar más de un elemento sobre una
misma base, además de tener un espesor mucho mayor que el de una zapata
aislada o corrida y por soportar y trasladar al suelo la carga de varios apoyos.

Las zapatas combinadas se plantean en casos intermedios, esto es, suelos de

mediana compresibilidad y cargas no muy altas. Con esta solución se busca una
reducción de esfuerzos, dándole cierta rigidez a la estructura, de modo que se
restrinjan algunos movimientos relativos.

Fig. 7. Zapatas combinadas

11
II.4. CARGAS EN LAS ESTRUCTURAS

Cargas de servicio

Según el RNE en la norma E-060 en su artículo 2. Definiciones y abreviaturas

respecto a Definiciones dice: <carga prevista en el análisis durante la vida de la
estructura (no tiene factores de amplificación) =

Carga factorizada o carga ultima

Carga multiplicada por factores de cargas apropiados, utilizada en el diseño por

resistencia a carga última (rotura).

Carga muerta o carga permanente

El peso de los materiales, dispositivos de servicio, tabiques y otros elementos

soportados por la edificación, incluyendo el peso propio, que se suponen sean
permanentes.

Carga viva

Es el peso de todos los ocupantes, materiales equipos muebles y otros elementos

móviles soportados por la edificación.

Cargas de sismo

Las ondas sísmicas generan aceleraciones en las masas de la estructura y por lo

tanto, fuerzas de inercia que varían a lo largo del tiempo; sin embargo, las
estructuras convencionales pueden ser analizadas empleando cargas estáticas
equivalentes a las producidas por el sismo. [ CITATION San98 \l 10250]

12
Cargas de viento

El viento es un fluido en movimiento; sin embargo, para simplificar el diseño, se

supone que actúa como una carga estática sobre las estructuras convencionales,
pero, para estructuras muy flexibles (puentes colgantes, chimeneas, etc.) es
necesario verificar que su período natural de vibrar no coincida con el de las ráfagas
de viento, de lo contrario, podría ocurrir la resonancia de la estructura. [ CITATION
San98 \l 10250]

II.5. VENTAJAS Y DESVENTAJAS DEL SISTEMA APORTICADO

 Ventajas

1. El sistema aporticado tiene la ventaja al permitir ejecutar todas las

modificaciones que se quieran al interior de la vivienda, ya que en ellos muros, al
no soportar peso, tienen la posibilidad de moverse.

2. Proceso de construcción relativamente simple y del que se tiene mucha

experiencia.

3. El sistema aporticado posee la versatilidad que se logra en los espacios y que

implica el uso del ladrillo.

4. El sistema porticado por la utilización muros de ladrillo y éstos ser huecos y tener
una especie de cámara de aire, el calor que trasmiten al interior de la vivienda es
mucho poco.

 Desventajas

1. Las luces tienen longitudes limitadas cuando se usa concreto reforzado

tradicional (generalmente inferiores a 10 metros). La longitud de las luces puede
ser incrementada con el uso de concreto pretensado.

13
2. Generalmente, los pórticos son estructuras flexibles y su diseño es dominado por
desplazamientos laterales para edificaciones con alturas superiores a 4 pisos.

3. Este tipo de construcción húmeda es lenta, pesada y por consiguiente más cara.

III. CONDICIONES DE DISEÑO DE PORTICOS PRINCIPALES Y

SECUNDARIOS

C C C

1 2
1

 Los pórticos principales soportan el peso de las losas es decir las vigas
de los pórticos reciben las cargas y se transmiten a las columnas y estas a las
zapatas.

 Las zapatas transmiten las cargas al suelo.

 En la figura mostrada (fig. a) los pórticos principales son A-A, B-B, C-C debido
a que estos soportan el peso de la losa.

 Para el metrado de cargas se tendrá en cuenta el ancho tributario de losa que

reciban las vigas principales, así como el peso propio de la misma, más las

14
 cargas vivas. Estas vigas son por lo general de gran peralte y tienen función
estructural.

 Las columnas de los pórticos, se diseñarán de acuerdo a las cargas que

reciben. Estas tienen función estructural.

 Las columnas de los pórticos secundarios no soportan el peso de las losas y

en la figura a, están constituidas por los ejes 1-1 y 2-2.

 Si la losa se arma como en la figura <b= los pórticos principales serán los ejes 1-
1, 2-2 y los secundarios serán A-A, B-B y C-C.

 Este tipo de pórticos conocidos como pórticos simples es uno de los más
sencillos. Tiene la ventaja que permiten usar los espacios libremente. Se utiliza
para estructuras no muy altas ya que en caso contrario las dimensiones de las
columnas aumentan considerablemente.

 Los pórticos van cada 4 o 5 metros. El espaciamiento de estos estará en

función de los peraltes de las losas y las vigas.

 Si el espaciamiento es muy grande entre los pórticos entonces los peraltes serán
mayores.

IV. CRITERIOS PARA UNA BUENA ESTRUCTURACIÓN

IV.1. Columnas

Al estructurar se busca que la ubicación de las columnas y vigas tengan la mayor

rigidez posible, de modo que el sismo al atacar, estas soporten dichas fuerzas sin
alterar la estructura.

Así por ejemplo en la estructura mostrada las columnas son de 0.40x0.80 y las vigas
son de 0.40x1.00m,

15
Matemáticamente hablando Ixx

16
Al trabajar con el momento de inercia y la rigidez de la columna será mayor, ya que
esta es función del momento de inercia.

Si el sismo ataca de derecha a izquierda o viceversa la columna recibirá al sismo

como se muestra en la figura.

En este caso su eje de rotación es el eje yy y como en este caso la base es menor
que la altura el momento de inercia es mayor.

Vigas

En el caso de las vigas se colocarán buscando que la viga repose sobre su menor
dimensión.

Así por ejemplo:

La viga resistirá más si la colocamos en la forma (a) que (b) ya que en la primera su
momento de inercia es mayor que la segunda.

17
El momento de inercia en <a= es mayor que en <b= por consiguiente su rigidez es
mayor y colocada de esta manera resiste más.

Losas

El espesor de la losa estará en función de la separación entre los apoyos. Si la losa

es aligerada se armarán en la dirección en que la separación entre los apoyos sea
㕙
menor. Según el RNE el espesor de la losa será donde þ es la luz libre entre los
ejes. 25 Así por ejemplo:

18
La losa aligerada se armará con las viguetas en la dirección de los ejes 1-1, 2-2.

Por cuanto la separación es de 5.00 m y en la otra dirección es 7.00 m.

El espesor de la losa será:

VI.2. CIMENTACIONES

Las estructuras aporticadas se caracterizan porque las columnas reposan sobre

zapatas. Las zapatas aparecen cuando la capacidad de resistencia de la columna no
soporta el peso que recibe y es necesario ensanchar la base para que las cargas se
transmitan al suelo.

En el ejemplo presentado a continuación vemos como aparece la zapata y el ancho

correspondiente.

19
Losa aligerada de 20 cm 300 kg / m2

Viga principal 0.40 x 0.80 m2

Viga secundaria 0.25 x 0.50 m2

Columna 0.40 x 0.40 m2

Sobrecarga 500 kg / m2 Ladrillo

pastelero 100 kg / m2 Altura de
columna 3.00 m.

Resistencia del terreno 2 kg / m2

Metrado de cargas

Peso de la losa (kg): 300 kg / m2 x 16m2 = 4800.00

Peso de viga principal (kg): 0. 40x 0. 80x 3. 85x 2400 = 2956.80

Peso de viga secundaria (kg): 0. 25x 0. 50x 4. 00x 2400 = 1200.00

Peso de columna (kg): 0. 40x 0. 40x 3. 00x 2400 = 1152.00

Sobrecarga (kg): 4. 25x 4. 40x 500 = 9350.00

Peso de ladrillo (kg): 4. 25x 4. 40x 100 = 1870.00

P= 21328.80

20
Por lo tanto, se trabajará con zapatas de 1. 05m x 1. 05m.

Las zapatas pueden ser asiladas si solo reciben una columna o combinadas, en este
caso reciben dos columnas. Una vez levantado los pórticos los espacios vacíos se
cubren con muros con muros no portantes, denominados así, porque estos no tienen
función estructural.

Estos muros se apoyan sobre una cimentación corrida de concreto ciclópeo.

La fig. Muestra el caso de zapatas aisladas con cimentación corrida.

Los primeros soportan el peso de las losas, vigas, columnas, cargas vivas, etc. y la
última soporta el peso de los muros no portantes.

21
La planta está constituida por zapatas aisladas y cimentación corrida para los muros
no portantes

V. CLASIFICACION DE PORTICOS

Pórticos de carga

Son paralelos y reciben las cargas verticales de los forjados, de cerramientos y

escaleras, y las acciones horizontales del viento o sismo.

Pórticos de atado

Soportan las acciones horizontales perpendiculares a los pórticos de carga, y

también las cargas directas sobre sus vigas (cerramientos, escaleras)

Pórticos planos

Los Pórticos Planos Longitudinales son una clásica solución que permite una gran
libertad en planta por la distribución de los pilares alineados en sentido longitudinal.

El inconveniente a señalar radica en la estabilidad de la estructura, ya que en sentido

longitudinal posee rigidez en los nudos y la inercia de los pilares da permanencia al
conjunto, pero en sentido transversal se reduce su estabilidad.

Pórticos espaciales

Los pórticos de las dos direcciones en planta reciben cargas verticales de los
forjados, bien por haber forjados unidireccionales en las dos direcciones, bien por
haber forjados bidireccionales, bien porque hay vigas porque van a vigas. La
estructura resultante tiene un funcionamiento espacial.

22
Pórtico sin vigas

Edificación con forjados bidireccionales en los que estos transmiten las cargas a los
soportes, sin el paso intermedio de las vigas. En sentido estricto, no son estructuras
de pórticos, pero su comportamiento es conceptual similar, haciendo el forjado el
efecto de las vigas.

a) USOS

Se utilizan en la inmensa mayoría de los edificios actuales:

✓ Edificios de varias plantas (viviendas, oficinas, etc.)

✓ Edificios de una planta, con cubierta horizontal o inclinada, con espacio para
usos diversos (pórticos naves).

b) MATERIALES

Hormigón armado

Buen funcionamiento a flexión. La gran mayoría de estructuras de pórticos se hacen

con hormigón armado.

Hormigón pretensado

En los pórticos de hormigón pretensado se suelen fabricar las vigas y pilares en

talles, y luego se montan en obra. Necesitan cuidado especial en los nudos.

Madera

Tradicionalmente, entramados de madera arriostrados con macizado de paños o con

triangulación. Actualmente también se emplean los nudos rígidos.

23
Acero

Para luces bajas a medias es más caro que el hormigón armado. Interesante para
luces medias a grandes, edificios en altura y cuando se necesita rapidez de
ejecución.

VI. CONCLUSIONES

 El sistema aporticado es uno de los más utilizados por tener un mejor

comportamiento estructural durante un sismo en comparación con albañilería
confinada.

 El sistema aporticado se construye primero las cimentaciones, luego las

columnas y finalmente vigas y losas, y el vaciado de estos dos últimos se
realizan al mismo tiempo.

 Para el diseño de estructura de sistema aporticado es necesario realizar el

provisionamiento y metrado de cargas, diseño de vigas de losas, diseño de
columnas, diseño de placas, diseño de escaleras, cimentación.

24
 BIBLIOGRAFÍA

● (2021a, octubre 25). Descubre qué es el Sistema Constructivo Aporticado. ICASA

Inmobiliaria. https://icasa.pe/departamentos-ventajas-porticos- estructura/

● Hidalgo, A. E. G. (2019, 13 junio). ESTRUCTURAS APORTICAS EXPOCISION

MODIFICA. AcademiaEdu.
https://www.academia.edu/39551575/ESTRUCTURAS_APORTICAS_EXP OCISION_
MODIFICA

● Marin,J.(2022).EstructurasAporticadas.Scribd.https://es.scribd.com/doc/
208274000/Estructuras-Aporticadas R. (2021b). SISTEMA TRADICIONAL
APORTICADO. Scribd.https://es.scribd.com/doc/50129773/SISTEMA-
TRADICIONAL-
APORTICADO

● OMAR JAVIER SILVA. “SISTEMA PÓRTICO PARA ESTRUCTURAS EN

CONCRETO ¿QUÉ Y CÓMO? - 360 EN CONCRETO.” 360 EN CONCRETO, 9

June 2022, 360enconcreto.com/blog/detalle/sistema-portico-estructuras-concreto/.

Accessed 8 July 2023.

25
