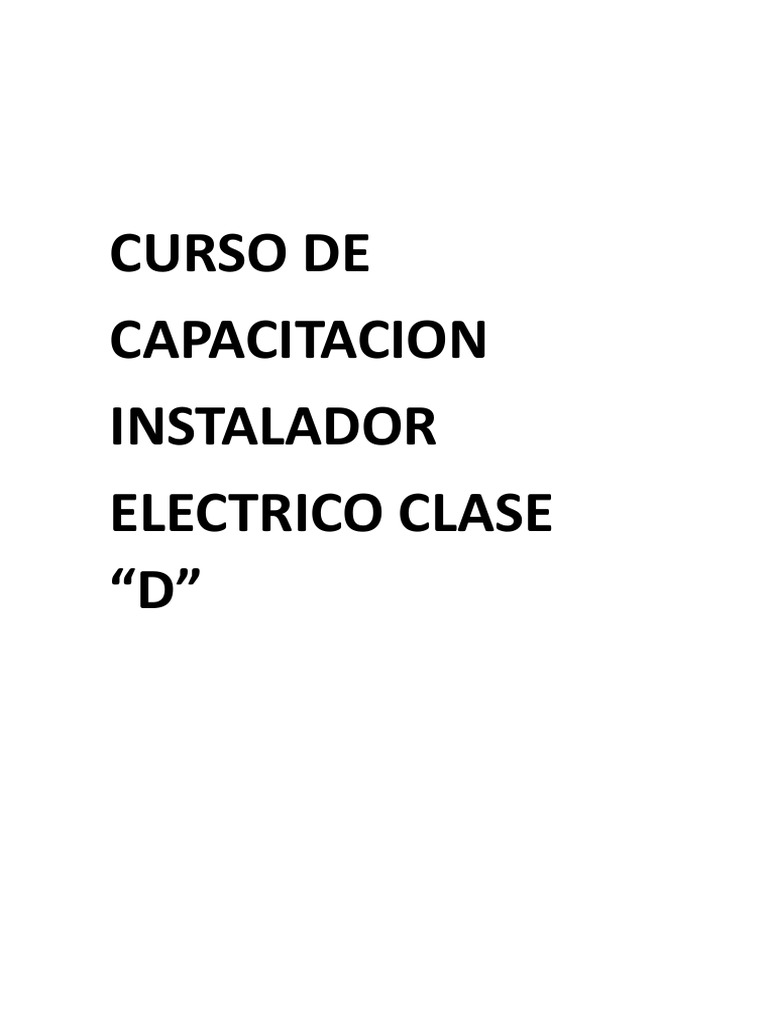

CURSO DE

CAPACITACION
INSTALADOR
ELECTRICO CLASE
“D”
 CLASE N*1

¿QUE ES LA ELECTRICIDAD?
R: Es un tipo de energía y se caracteriza por el
movimiento de las cargas.

¿QUIEN ME PUEDE DECIR UNA CARGA?

R: Cuando estamos en presencia de una
tormenta electrica,algunos dicen esta nube
esta mas cargada que la otra nube , que alo
mejor le faltan elementos.
Entonces cuando se juntan estas dos nubes
que tienen diferencia de cargas se produce el
famoso rayo. Ahora estas cargas se llaman
cargas positivas y cargas negativas.

Esa es la característica de la electricidad, pero

cuando hablamos de esa energia que nos
cuesta explicar, existen muchas
definiciones ,por internet , que se caracteriza
por el movimiento de las cargas de un punto a
otro punto ,y tambien se caracteriza por que
hay una fuerza que se va a producir para que
halla un movimiento en una diferencia de
potencial.
No hay una explicación o una definición ,
porque la electricidad es invisible.
Pero ustedes se preguntaran ,cuando aprieto
un interruptor y enciende una ampolleta,pero
eso ese elemento es un artefacto que se
transforma en otro tipo de energía.

La energía eléctrica La podemos transformar

en :luz , calor ,movimiento,etc.
Entonces nosotros estamos viendo la energía
eléctrica transformada en otro tipo de energia
,y eso les costaba alos grandes científicos dar
una explicacion concreta.

Solo nosotros estamos viendo los

efectos ,pero lo importante de entender este
concepto ,que sabemos que esta en la
naturaleza y se caracteriza por el movimiento
de las cargas .
Pero sabemos que hay una fuerza exterior que
se denomina como diferencia de potencial

¿QUE ES LA DIFERENCIA DE POTENCIAL?

R: Es conocida como Voltaje , tensión, fuerza
electro motriz.

Es necesaria que halla esta magnitud ,para

que halla un movimiento de carga ,es
necesario que halla una diferencia de
potencial.

Si usted quiere hacer funcionar un foco de su

vehiculó, ese foco va a tener dos cablecito lo
cual nosotros lo vamos a conectar a una
fuente de energía y esa fuente nos va a
entregar una diferencia de potencial, es decie
un voltaje.
Donde encontramos una diferencia de
potencial tambien es en el negativo y positivo
de una pila o batería.
Tambien en la fase de la linea 1 y 2 hay una
diferencia de potencia.
Entonces cuando nosotros hablamos de
potencia , voltaje y fuerza electromotriz,
hablamos de la tension.

PREGUNTA: ¿Cómo obtengo una diferencia de

potencial de 220 V en corriente alterna?
R: Entre la fase y el neutro

¿y en corriente continua?
R: entre el positivo y el negativo.

Entonces a esto le llamamos voltaje,que la

podemos definir como la fuerza necesaria
para que la carga negativa se pueda mover de
un lugar a otro.
Si no existiera esa diferencia de potencial seria
imposible que exista una circulación de
electrones .

¿QUE ES LA INTENSIDAD DE CORRIENTE ?

R: Es la cantidad de carga que circula en un
conductor por una unidad de tiempo.

Eso es lo que mide un amperimetro,la

cantidad de electrones que pasa en un tiempo
determinado por un conductor.

PREGUNTA : ¿Es necesario que halla un

conductor para un movimiento de carga?
R: Exactamente no, Por qué nuestro cuerpo es
conductor.
Pero podría circular corriente en el aire de un
punto a otro ?
R: Si en un rayo, Nosotros podemos Observar
Que no hay visiblemente un conductor , Si no
que entre 2 puntos Qué tiene diferente
Carga,Sucede que existe una diferencia de
potencial Ya al momento de acercarse van a
querer equilibrar las cargas de una nube a
otra, Una nube por efecto de la presión,
También de la fricción Puede ganar o perder
electrones, Es decir una nube se puede volver
más positiva cuánto ha perdido electrones o
se puede volver más negativa cuando ha
ganado electrones, Cuando esta noche se
acerca A Otra Nube y tiene diferente carga se
producen los rayos.

Pero ahora porque capaz de moverse por la

Atmósfera, Por qué nadie francia de potencial
a decir el voltaje es sumamente Grande y
cuando el voltaje es sumamente Grande es
capaz de ionizar El aire hacer Circundante.
Es decir del aire se vá volver más conductor.

MAGNITUDES ELECTRICAS
Primero para entender las magnitudes en
estrictas hay que entender cómo está
compuesta La Materia.
La batería está compuesta de átomos, De
partículas y de moléculas.

Cuando nosotros hablamos de intensidad de

corriente hablamos de estos electrones que se
están desplazando en un conductor. Con una
fuerza exterior en un material conductor que
nosotros vamos a llamar tensión, Voltaje o
Fuerza electro motriz, Nosotros podríamos
sacar de su órbita al electrón que se encuentra
más alejado del núcleo.
Para que este electrónico se pueda mover en
forma de intensidad de corriente, Sms serio
una fuerza exterior que no es otro llamaremos
diferencia de potencial.

PREGUNTA: Por qué se le llama voltaje?

R: A esta magnitud se le llama por Alexander
volta ,el inventor de las baterías , Y su unidad
de medida es el volt o voltio.
PREGUNTAS : ¿Qué diferencia de potencial
hay en un enchufe domiciliario?
R: En un enchufe domiciliario hay una
diferencia de potencial de 220V

¿Cuál es la diferencia de potencial en un

sistema monofasico?
R: es de 220v
¿Cuál seria la fuerza electromotriz de una
batería?
R: Es de 12 v

RESUMEN :
SIMBOLO :V
REPRESENTA :TENSIÒN , VOLTAJE,
D.D.P. Y F.E.M
UNIDAD DE MEDIDA :VOLT O VOLTIO
INSTRUMENTO :VOLTIMETRO O
VOLMETRO
CONEXIÒN :PARALELO
Por ejemplo en esta imagen que vemos aquí,
Hay un circuito, Pero qué pasaría si yo este
circuito le Colocó un interruptor y lo abro, no
tendría una corriente circulando, pero si
podría tener el voltaje en la fuente.

Otro ejemplo , Supongamos que tengo un

enchufe hembra domiciliario, Pero no tengo
nada conectado pero si en el tablero del
circuito está energizado, En este enchufe
tengo intensidad de corriente ?
R: No tengo intensidad de corriente porque no
tengo una carga conectada al enchufe.

RESUMEN :
SIMBOLOGIA :I
REPRESENTA : INTENSIDAD DE
CORRIENTE
UNIDAD DE MEDIDA :AMPER O AMPERIO
INTRUMENTO : AMPERMETRO Y
AMPERIMETRO
CONEXIÒN :PARALEO O INDUCCIÒN
(TENAZA)

RESISTENCIA ELECTRICA :
Unidad de medida : ohm o ohmnio
Simbología :R
Instrumento : óhmetro
Conexión : Paralelo
*TODOS LOS MATERIALES PRESENTAN UNA
OPOCICIÒN AL PASO DE LA CORRIENTE.

CONDUCTORES: Son aquellos que presentan

Una muy Baja Resistencia al paso de la
corriente. Y estos materiales son: El oro, Plata,
Bronce, Hierro, Aluminio, Cobre,Etc.

AISLANTES : Son aquellos Qué Qué presentan

una Gran Resistencia al paso de la corriente, y
estos elementos son : el cuero,goma,madera
seca ,Etc.

SEMICONDUCTORES: Son aquellas que

presentan una relativa resistencia al paso de
la corriente.
RUTA DE LA ELECTRICIDAD
 CLASE N*2

INTRODUCCIÒN : En la clase Pasada hablamos

sobre concepto básico de que es la energía
eléctrica, También hablamos Sobre
magnitudes básicas como: Intensidad de
corriente, Tensión, Resistencia y potencia.
También sobre el instrumento adecuado para
registrar estas magnitudes.
Esto también podrías hacer preguntas para el
examen preparatorio para instalador Eléctrico
autorizado.

En la parte de práctica Qué vamos hacer: Los

van a presentar un módulo en una plancha de
OSB , Qué este adherida al Muro, En el cual
habrá un tablero y varios circuitos, De
alumbrado, Habrá un circuito de Iluminación
y 2 de enchufes. Saber modificar y
Inspeccionar un instalación eléctrica.
Al momento de nosotros inspeccionar dicha
Instalación eléctrica nosotros debemos
verificar ausencia de tensión , Y cómo Verificar
hemos ausencia de tensión, Midiendo entre
Fase y neutro, entre neutro y tierra, y entre
tierra y neutro. Y voltaje que debería darme
en mi multímetro es cero volt.
Y ya verificando que ya no hay ausencia de
tensión, hay recién podemos meter las
manos , hay que respetar las 5 reglas de oro ,
y inspeccionar la instalación, abrir las cajas y
verificar las vueltas de llaves para saber cual
me enciende la ampolleta, y como sabremos
esto ?
R: poner nuestro multímetro en continuidad la
pinza roja en el simbolo de resistividad y el la
pimza negra en el común.
Tambien a nuestro evaluador debemos
explicar de que consta la instalacion,como
esta constituida y construida y de cuantos
circuitos consta.
Hablando de los conductores, En qué pasa con
los conductores donde k?
R: Quiere decir que esos conductores los
podría tirar libremente de forma area sin
necesidad de ductos,tambien los podria tirar
de forma subterránea , pero la norma que me
dice ,que los instale en ductos en forma
subterranea .(LEER RIC N*4) : DUCTO
(SUBTERRANEO /CODIGO : 750 N).

Volviendo al alimentador cuál es el Diámetro

Mínimo de canalización?
R: Es de 32 milímetro de diámetro
Y porque deberías hacer de 32 milímetros?
R: Por qué nosotros deberíamos pensar Qué
en un futuro, Se podría solicitar un aumento
de capacidad, Entonces me alimentador va a
tener que crecer a c a la sección de los
conductores.

¿Qué pasaría con la sección del conductor si

tengo larga distancia?
R: Cómo explicamos el la clase anterior todos
los conductores presentan una Resistencia al
paso de la corriente.

RESISTENCIA DE LOS CONDUCTORE

Rc = ohm x mm2 : m
RESISTIVIDAD DEL COBRE : 0,018
RESISTIVIDAD DEL ALUMINIO : 0,028

EJERCICIO: Determine la resistencia de un

conductor de cobre de 100 mts de largo cuya
sección es de 4 mm2 .

Resoluciòn : 0,018 x 100 = 1,8 : 4mm2 = 0,45

R: La resistencia es de 0,45 ohm

Determine la resistencia de un conductor de

cobre de 200 mts de largo cuya secciòn es de
4mm2.

Resoluciòn: 0,018 x 200 = 3,6 : 4mm2 = 0,90

R: La Rt es de 0,90 ohm
CONCLUCIÒN : Podemos determinar que a
mayor distancia ,mayor es la resistencia ,y que
a menor distancia menor la resistencia.

EJERCICIO : Determinar la resistencia de un

conductor de cobre de 100 mts de largo cuya
seccion es de 4 mm2 .

Resolucion : 0,018 x 100 =1,8 : 6mm2 = 0,30

R: la Rt es de 0,30 ohm

CONCLUCIÒN : que a mayor secciin del

conductor ,es menor la resistencia .
 CLASE N*3

TENSIÒN TRIFASICA O = V= L1 Y L2 = 380 V

COMPUESTA. V= L1 Y L3 = 380 V
V= L2 Y L3 = 380 V

TENSIÒN MONOFASICA O = V = L1 Y N = 220 V

SIMPLE L2 Y N = 220 V
L3 Y N = 220V

¿Cómo OBTENGO el valor del voltaje de

línea?

R : con raiz cuadrada de 3 – 380 : 173 = 219 V

PARTES DE UN EMPALME
EMPALME AEREO : Acometida , bajada , caja
empalme.

EMPALME SUBTERRANEO : Acometida

subterranea, subida , caja empalme.

CONCENTRICO : Conductor de acometida

SECCIONES MINIMAS

2X4MM2 = HASTA 25 A

2x6 MM2 = SOBRE 25 A HASTA 40 A

EN VIVIENDAS EL EMPALME MINIMO ES DE

25 A ,AUNQUE LA POTENCIA TOTAL SEA
MENOR , PERO SI NOSOTROS DECLARAMOS
UNA BODEGA Y ME DA 2KW LA COMPAÑÍA
ME OTORGARA UN EMPALME DE MENOS
INTENSIDAD.
 SECCIÒN DE LOS ALIMENTADORES
“Cuando nosotros declaremos una instalacion
de vivienda sea un chale y corresponda a giro
de vivienda la Compañía me entregara una
potencia de 25 A como mínimo “

Y el alimentador como mínimo sera de 4mm2

Para mi alimentador por norma ya no
usaremos los conductores con nombre
comerciales como por ejemplo super nya o
Eva , ahora estos conductores trae un codigo.
Ahora volviendo al alimentador , si no son
locales de reunión de personas puedo usar un
RV o RVK y si son reunion de locales de
persona usaremos un RZ1 o RZ1-K que estos
son libres de halogeno ,que son retardante
alas llamas.
Pero en un edificio habitacional en el
alimentador tengo que usar cables libre de
halógeno hasta el tablero general , ya hacia
dentro del departamento los cables de la
instalación puedes usar cables no libre de
halógeno.

THHN : no se debe instalar de forma

subterránea ,solo es permitido en estaciones
de servicios en un ducto de un solo tramos sin
cajas ,tampoco sin cámaras de paso ,con sus
sellos correspondientes en tubería de 25 mm
de diametro de acero galvanizado.

Existen diferentes tipos de empalme :

Unitarios, concentrados, distribuidos, mixto
Pero los mas que conocemos son los
empalmes individuales ,que vemos en
sectores rurales o parcelas,estan en un poste
de madera con la caja de empalme ,y atrás
puede haber un tablero general o una caja de
registro en la cual , haremos nuestra puesta a
tierras y tambien el alimentador.
La instalación de un tablero general se
instalara cuando el alimentador supere los 30
metros de distancia y cuando tengamos
subalimentadores , y la instalación de caja de
registro cuando tengamos una distancia de
menos 30 mts.

Supongamos una situaciòn , medimos la

resistencia de la puesta a tierra y me dio un
valor superior a 20 ohm ,o a 80 ohm .
La S.E.C no me aceptara esta situaciòn , pero
si tenemos un mal terreno, yo podría
solucionarlo en el tablero general ,después del
disyuntor general un diferencial de 300 Ma ,
esto es una solución que la S.E.C nos propone,
pero porque un diferencial de 300 Ma ?
R: Según la norma cuando tenemos una fuga
de 300 Ma se empiezan a producir
incendios ,y teniendo este diferencial con una
puesta a tierra superior a 20 ohm ,el
diferencial no deja pasar esa mediciòn .
 SECCIÒN DE LOS ALIMENTADORES

Supongamos que tenemos una vivienda

donde existe un alimentador, el alimentador
son los conductores que salen del medidor
hasta el tablero de alumbrado de la casa.
Que nos dice la norma : la norma nos dice que
se nos puede presentar un voltaje de perdida
que no sea superior al 3% en el alimentador ,
y que en el punto mas desfavorable de la
instalación eléctrica con un mínimo del 5 %
del voltaje nominal.
Vp : 220V = 3% = 6,6 V
380v = 3% = 11,4 v

Como se calcula el Vp de un alimentador :

Vp : 2xRHOxL×I : s =

EJERCICIO : Calcule el Vp de un alimentador

monofásico ,cuya sección es de 4mm2 con un
largo de 10 mts con una intensidad de 25 A .
R : 2X0,018X10X25: 4 = 2,25 V

¿A que porcentaje equivale el Vp?

R: 100 x 2,25 : 220 = 1,022%

Calcule el Vp de un alimentador monofásico

cuya secciòn es de 4mm2 ,con un largo de 30
mts y con una intensidad de 25 A .
R: 2x0,018x30×25 = 27 : 4 = 6,75 V

En este caso esta sobre pasado al porcentaje

permitido , esto lo arreglamos aumentando la
seccion de los conductores.
R : 2x0,018x30x25 = 27 : 6mm2 = 4,5 V

Ahora tenemos otro caso , tenemos un

consumo de cierta cantidad de
potencia ,conozco la distancia ,pero no
conozco la corriente ,ni la sección del
conductor, pero necesitamos saber la secciòn
adecuada.
V= 220V FORMULA :
L = 40. 2 x RHO x L x I : Vp
S= ? 6 mm2
P = 5,5 KW
Vp= 6,6 V
2x0,018x40x25 = 36 : 6,6 = 5,45 mm2
NOTA : Como instalador eléctrico Clase
D ,tenemos un máximo para declarar de 10
metros de alimentador , pero donde esta la
vispeza de esto ,que nosotros podemos
instalar un tablero general y de hay hacer sub
alimentadores.

CONTENIDO DE UN TABLERO GENERAL :

* General onmipolar curva D
*porta fusible
*Luz piloto
*Repartidor Fase – Neutro
*Barra para tierra
 CLASE N*4

LEY DE OHM
La ley de ohm enuncia ,que la intensidad en
amperes es directamente proporcional ala
tensión en volt e inversamente proporcional
ala resistencia en ohm.

En un horno eléctrico tiene una resistencia de

180 ohm y trabaja con un voltaje de 220V en
chile.
Calcule a que intensidad trabaja .
220 : 180 = 1,22 A
En un horno eléctrico tiene una resistencia de
180 ohm y trabaja con un voltaje de 110 en
estados unidos , calcule a que intensidad
trabaja.
110:180 = 0,61 A

Con estos dos ejercicios determinamos lo que

anuncia la ley de ohm, sube el voltaje ,sube la
intensidad, baja el voltaje ,baja la intensidad.

LEY DE WATT
La ley de potencia eléctrica es directamente
proporcional al producto entre la tensiòn y la
intensidad de corriente.
R = V^2 : P =
EJERCICIO : un circuito de 10 ampolleta De
100 watt Cada una de cada una se conecta en
paralelo a una fuente de 220 v Determine la
intensidad de corriente y la Resistencia de
cada ampolleta.
R: 10 X 100 = 1000:220 = 4,54 A
Rs = 220x220 = 48.400 : 100 = 484 ohm
CIRCUITO BASICO

Un circuito basico esta conformado por :

Conductores, fuente de alimentación ,
interruptor y consumo o carga.

En estas condiciones si yo quiero medir en la

fuente voy a tener el voltaje paralelo ala
fuente, pero lo que no puedo medir es la
intensidad de corriente porque el circuito se
encuentra abierto, no me va a circular ,tendría
que cerrar el interruptor para medir dicha
magnitud.

Los científicos dicen que al cerrar el

interruptor ,el positivo atrae al negativo ,los
electrones salen del negativo ,circulan y
vuelven ala fuente.

Tensión : es la fuerza necesaria para que los

electrones puedan circular por un circuito.

Intensidad de corriente : es la cantidad de

electrones que circula por un conductor en un
tiempo determinado.
EJERCICIO : Determine la intensidad de
corriente y la resistencia, ya conociendo la
informaciòn.

V = 24 v
P= 100 w
I=? 4,16 A
Rs =? 5,76 ohm

I = 100: 24 = 4,16 A
Rs = 24 x 24 = 576 :100 = 5,76 ohm

Ahora con el mismo ejercicio ,pero

aumentamos el voltaje a 220 v ,que pasaria
con la intensidad .
V= 220v 100 : 220 = 0,45 A
P= 100 w
I=?
SI nos damos cuenta ,cuando trabajamos con
voltajes superiores, que suministramo a una
misma potencia , la intensidad de corriente
baja.
CLASE N*5
CIRCUITOS RESISTIVOS
 CLASE DE MEDICIÒN PUESTA A
TIERRA Y AISLACIÒN DE CONDUCTORES

MEDICIIN PUESTA A TIERRA :

METODO CAIDA DE POTENCIAL

La resistencia de puesta a tierra debe ser

medida antes de la puesta en funcionamiento
de un sistema
Eléctrico, como parte de la rutina de
mantenimiento o excepcionalmente como
parte de la verificación de un
Sistema de puesta a tierra. Para su medición
se debe aplicar el método de calda de
potencial, cuya disposición
A
De montaje para medición se muestra en la
figura 1.
Acá tenemos el famosos telurometro ,este
instrumento cuenta con una pantalla donde
me va a mostrar cifras ,una perilla para
seleccionar , un botón de test y tambien un
selector .
Cuenta con 3 terminales ,llamados electrodos,
cuando vamos a medir nuestra puesta a
tierra , abrimos la camarilla de registro y
desconectamos la tierra de servicio y el
conductor de protecciòn , entonces vamos a
conectar el primer electrodo que tiene el
conductor verde (electrodo X) ala barra de
cobre , ósea a nuestra tierra física ,después
tenemos el conductor rojo se va a conectar
con el electrodo Z ,se va a ubicar a mayor
distancia del electrodo que esta conectado ala
puesta a tierra, puede ser a 10 o a 20 metros
de distancia ,al 100 % de la distancia que nos
de este conductor según el instrumento .,
después tenemos otro conductor que por lo
general es de color amarillo y que se conoce
como el electrodo móvil ,y este va conectado
al electrodo Y ,el electrodo Y estará ubicado al
62 % de la distancia del electrodo que esta
bajo prueba (electrodo x) y 62 % de distancia
del electrodo Z ,antes de medir la RTP, en el
instrumento seleccionamos Voltaje y despues
el boton de test ,y el instrumento me arrogara
un voltaje ,lo ideal es que sea 0 volt ,pero si
me arroga 10 v o superior , en esa dirección
recta no puedo medir la RTP , entonces
tendria que cambiar el Angulo en otro
sentido ,si el instrumento me sigue arrojando
voltaje eso quiere decir que hay una inducción
de cables de media tensión cercano o cable
subterráneo que me esta induciendo tensión
en la puesta a tierra o en el sistema donde
tengo conectado los electrodos y nos va a dar
una mala medición , pero si no tengo este
problema presente y me marca 0 volt,
seleccionamos en el instrumento ohm y
presionamos test, pasara unos minutos ,y en
el visor va a empezar a subir y a bajar las
resistencia ,y hasta que se establezca ese Sera
el valor de la resistencia de la puesta a tierra
en el 62 % .
 CLASE N*7
RIC N*1 (ANALICIS)
