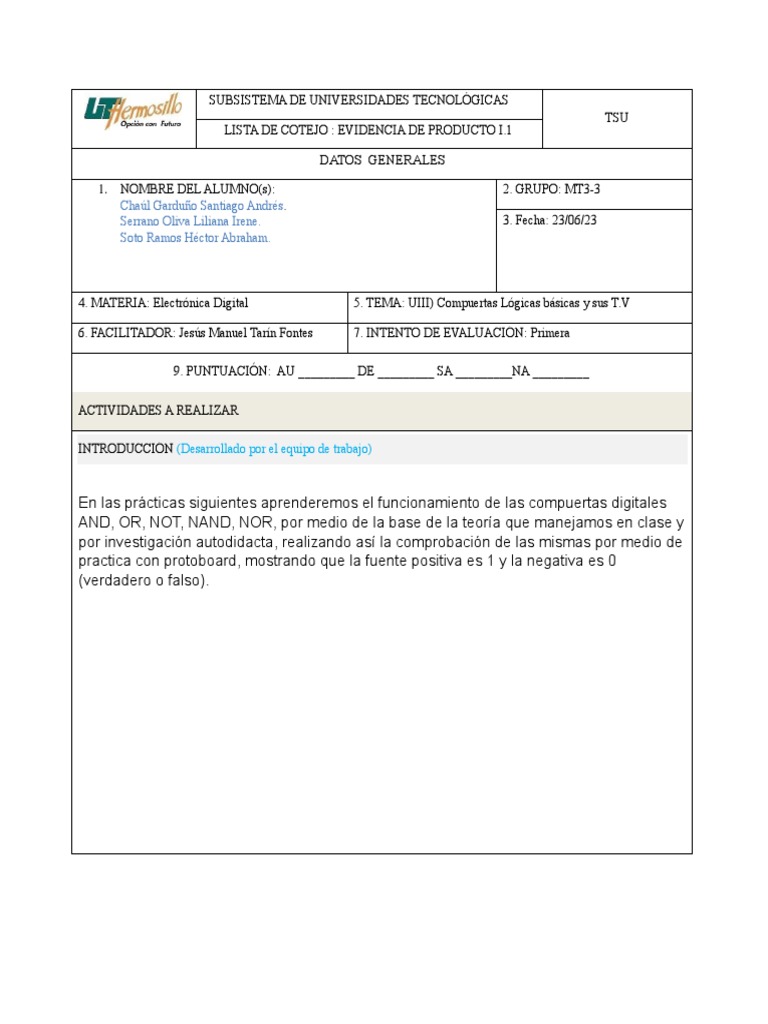

SUBSISTEMA DE UNIVERSIDADES TECNOLÓGICAS

TSU
LISTA DE COTEJO : EVIDENCIA DE PRODUCTO I.1

DATOS GENERALES

1. NOMBRE DEL ALUMNO(s): 2. GRUPO: MT3-3

Chaúl Garduño Santiago Andrés.
Serrano Oliva Liliana Irene. 3. Fecha: 23/06/23
Soto Ramos Héctor Abraham.

4. MATERIA: Electrónica Digital 5. TEMA: UIII) Compuertas Lógicas básicas y sus T.V

6. FACILITADOR: Jesús Manuel Tarín Fontes 7. INTENTO DE EVALUACIÓN: Primera

9. PUNTUACIÓN: AU _________ DE _________ SA _________NA _________

ACTIVIDADES A REALIZAR

INTRODUCCIÓN (Desarrollado por el equipo de trabajo)

En las prácticas siguientes aprenderemos el funcionamiento de las compuertas digitales

AND, OR, NOT, NAND, NOR, por medio de la base de la teoría que manejamos en clase y
por investigación autodidacta, realizando así la comprobación de las mismas por medio de
practica con protoboard, mostrando que la fuente positiva es 1 y la negativa es 0
(verdadero o falso).
MARCO TEORICO CONCEPTUAL (Desarrollado por el equipo de trabajo)

Electronica digital

Circuitos analógicos Circuitos digitales:

Los circuitos analógicos o lineales los circuitos digitales producen o

amplifican o responden a niveles responden también a dos niveles
de voltaje de variación continua distintos de voltaje positivo o
que pueden alternar entre un valor negativo que representan un nivel
positivo y negativo durante un lógico "1" o un nivel lógico "0".
período de tiempo.

Salida de voltaje

Salida de voltaje analógico Salida de voltaje digital

El voltaje de salida puede variar lenta o

A medida que el interruptor gira de una
rápidamente de un valor a otro para que no haya
posición (o nodo) a la siguiente el voltaje de
un cambio repentino o escalonado entredos
salida, VOUT cambia rápidamente en niveles
niveles de tensión, lo que produce un voltaje de
de voltaje discretos y distintivos que
salida continuamente variable. Los ejemplos de
representan múltiplos de 1.0 volts en cada
señales analógicas incluyen temperatura, presión,
acción o paso de conmutación.
niveles de líquidos e intensidad de luz.
DESARROLLO (Aquí se plantea el problema a desarrollar por parte del instructor, incluye ideas conceptuales y lo
que el alumno hará como actividad).

LO QUE VAMOS A HACER:

LAB. 1: Compuertas Lógicas básicas y sus tablas de Verdad.

OBJETIVO: Comprobar las tablas funcionales o de verdad de los componentes básicos Y
(AND), O (OR), NO (NOT), NO-Y (NAND), NO-O (NOR), O-EXCLUSIVA (OREX) y NO-
OEXCLUSIVA (NOREX), utilizando circuitos integrados.

Duración: 2 horas.

Material y equipo necesario:

• Fuente de voltaje de 5V

• Un DIP switch de 8 entradas (son pequeños interruptores).

• 6 LED (diodo emisor de luz, por sus siglas en inglés), no importa el color

• 8 resistencias de 330

• Un protoboard, una tablilla de conexiones

• Alambre telefónico

Los siguientes circuitos integrados o equivalentes:

• 74F08 (4 compuertas Y de 2 entradas)

• 74H00 (4 compuertas NO-Y (NAND) de 2 entradas) 74S32 (4 compuertas O de 2 entradas)

• 74LS02 (4 compuertas NO-O (NOR) de 2 entradas)

• 74HCT86 (4 compuertas O EXC de 2 entradas)

• 74AHCT266 (4 compuertas NO-O-EXC de 2 entradas)

COMPUERTA LOGICA Y (AND)

MARCO TEORICO

La operación Y se ejecuta exactamente igual que la multiplicación ordinaria de unos y ceros. Una
salida igual a 1 ocurre sólo en el único caso donde todas las entradas son
1. La salida es cero en cualquier caso donde una o más entradas son 0.
 Símbolo de circuito para una compuerta Y (AND) de dos entradas

El símbolo de la compuerta Y se muestra en la figura adjunta, en este caso una compuerta Y de

2 entradas. La salida de la compuerta Y es igual al producto Y de las entradas lógicas; es decir:
��=����

En otras palabras, la compuerta Y es un circuito que opera en forma tal que su salida es ALTA,
sólo cuando todas sus entradas son ALTAS. En todos los otros casos su salida esBAJA. La tabla
de verdad para la compuerta Y se muestra a continuación:

Tabla de verdad

A B ��=��
��
0 0 0

0 1 0

1 0 0

1 1 1
COMPUERTA LÓGICA “O” (OR)

MARCO TEORICO

La operación lógica O produce un resultado 1, cuando cualquiera de las variables de entrada es

1. La operación O, genera un resultado de 0 sólo cuando todas las variables de entrada son 0.
En la adición, 1+1=1, 1+1+1=1, etc.

Símbolo de circuito para una compuerta O (OR) de dos entradas

La compuerta O es un circuito que tiene 2 o más entradas y cuya salida es igual a la suma O de
las entradas. La figura adjunta (anterior), muestra el símbolo correspondiente a una compuerta
O de 2 entradas. Las entradas A y B son niveles de
 voltajes lógicos y la salida (o resultado) X es un nivel de voltaje lógico, cuyo valor es el
resultado de la adición O de A y B; esto es:
��=��+��
En otras palabras, la compuerta O opera de tal forma que su salida es ALTA si las entradas A, B
o ambas están en un nivel lógico 1. La salida de la compuerta O será BAJA, si las entradas están
en un nivel lógico 0. A continuación se presenta la tabla de verdad de la compuerta O:

Tabla de verdad

A B ��=��+
��
0 0 0

0 1 1

1 0 1

1 1 1

COMPUERTA LÓGICA NO (NOT)

MARCO TEORICO

La operación NO difiere de las operaciones Y y O en que ésta puede efectuarse con una sola
variable de entrada. Por ejemplo, si la variable A se somete a la operación NO, el resultado X
se puede expresar como: X=A’=/A, donde el apóstrofe y la diagonal representan la operación
NO (también se usa una barra sobrepuesta).

La operación NO se conoce asimismo como inversor o complemento y estos términos se pueden

usar como sinónimos.

El símbolo de la compuerta NO se muestra en la figura adjunta, el cual se conoce comúnmente

como INVERSOR (inverter en inglés). Este circuito siempre tiene una sola entrada y su nivel
lógico de salida siempre es contrario al nivel lógico de esta entrada; es decir:

��=�� ̅

Símbolo de circuito para una compuerta NO (NOT) de dos entradas

A continuación se muestra la tabla funcional para la compuerta NO:
 A ��=�

0 1

1 0
COMPUERTAS LÓGICAS NO-Y y NO-O
MARCO TEORICO

Estas compuertas se utilizan intensamente en los circuitos digitales. En realidad, combinan las
operaciones básicas Y, O y NO, las cuales facilitan su descripción mediante operaciones de
álgebra booleana, como se verá posteriormente.

El símbolo correspondiente a una compuerta NO-Y de 2 entradas se muestra en la figura adjunta.

Es el mismo que el de la compuerta Y, excepto por el pequeño círculo en su salida. Una vez
más, este círculo denota la operación de inversión. De este modo la compuerta NO-Y opera
igual que la Y seguida de un inversor; es decir:
��=����=��+��

Símbolo de circuito para una compuerta NO-Y (NAND) de dos entradas

La tabla de verdad de la compuerta NO-Y es:

Tabla de verdad

A B ��=��
��
0 0 1

0 1 1

1 0 1

1 1 0
El símbolo correspondiente a una compuerta NO-O de 2 entradas se muestra en la figura
adjunta. Es el mismo que el de la compuerta O, excepto por el pequeño círculo en su salida. Una
vez más, este círculo denota la operación de inversión. De este modo la compuerta NO-O opera
igual que la O seguida de un inversor; es decir:
��=��+��=����
Del diagrama anterior, se observa que en el LED (diodo emisor de luz) D1 se comprobará la compuerta
Y de dos entradas; en D2 la tabla de verdad de la compuerta NO-Y de 2 entradas, y así sucesivamente.
A continuación se muestra la configuración interna de los circuitos integrados usados en los diagramas
topológicos anteriores.

CUESTIONARIO

1. En una compuerta Y de 2 entradas; si en una de sus entradas recibe un 0 y

en la otra un 1, ¿Cuál es su salida? R= 0
2. Si una compuerta NO-Y recibe las mismas señales de entrada de la pregunta
anterior, ¿Cuál es su salida? R= 1
3. Si a una compuerta O llegan a sus entradas 2 unos, ¿Cuál es su salida? R= 1
4. Si en el circuito de la práctica se desconectan las entradas 1 y 2 del DIP, ¿Qué
es lo que pasa en los diodos emisores de luz (LED)? R= En cuanto a los LED,
si se desconectan todas las entradas y salidas del circuito, los LED no tendrán
voltaje y no emitirán luz.
5. En un circuito integrado TTL (Transistor-Transistor-Logic, lógica-transistor
transistor) en las entradas de cualquier compuerta, por definición, se
 considera ¿un 1 o un 0? R= Una entrada se considera 1 lógico si su voltaje
es de 2.0 a 5.0 voltios, una estrada se considera 0 lógico si su voltaje es de 0
a 0.8 voltios.
6. ¿Qué es lo que pasa con un LED si se conecta en polarización inversa? R=
La corriente no circulara através del LED y no emitirá luz.
7. ¿A qué rango de voltaje se le considera un 1 lógico? R= se considera un 1
lógico a un voltaje de entrada entre 2.0 y 5.0 voltios.
8. ¿A qué rango de voltaje se le considera un 0 lógico? R= Un rango de voltaje
de entrada entre 0 y 0.8 voltios se considera un 0 lógico.
RESULTADOS Y CONCLUSIONES
OR 11

OR 01
AND 11

NOR 00

NAND 00
 NOT 0

En conclusión vimos que las compuertas tienen más de 2 entradas y 1 salida, pero en el caso de estas prácticas solo
utilizamos 2 entradas y una salida con cada compuerta lógica

BIBLIOGRAFIA

[1] https://brainly.lat/tarea/67836010
[2] apuntesdeclase/Jesús M. Tarín Fontes.edu.mx
[3]

PUNTOS
ACTIVIDAD A REALIZAR y REVISAR PUNTOS
OBTENIDOS

Introducción 10%

Marco teórico conceptual 20%

Desarrollo 60%

Resultados o Conclusiones 5%
Bibliografía 5%

Observaciones:

Firma del participante(s):

1. ________________________________________

2. ________________________________________

3. ________________________________________
Firma del instructor: _____________________________

4. ________________________________________
