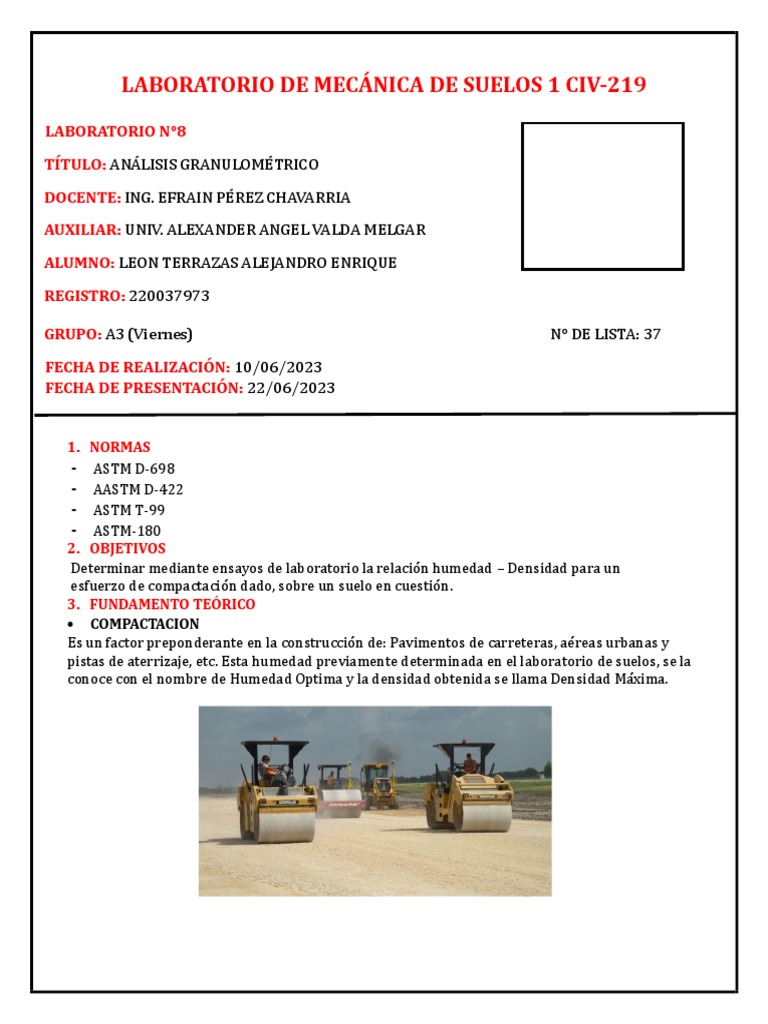

LABORATORIO DE MECÁNICA DE SUELOS 1 CIV-219

LABORATORIO N°8
TÍTULO: ANÁLISIS GRANULOMÉTRICO
DOCENTE: ING. EFRAIN PÉREZ CHAVARRIA
AUXILIAR: UNIV. ALEXANDER ANGEL VALDA MELGAR
ALUMNO: LEON TERRAZAS ALEJANDRO ENRIQUE
REGISTRO: 220037973

GRUPO: A3 (Viernes) N° DE LISTA: 37

FECHA DE REALIZACIÓN: 10/06/2023
FECHA DE PRESENTACIÓN: 22/06/2023

1. NORMAS
- ASTM D-698
- AASTM D-422
- ASTM T-99
- ASTM-180
2. OBJETIVOS
Determinar mediante ensayos de laboratorio la relación humedad – Densidad para un
esfuerzo de compactación dado, sobre un suelo en cuestión.
3. FUNDAMENTO TEÓRICO
• COMPACTACION
Es un factor preponderante en la construcción de: Pavimentos de carreteras, aéreas urbanas y
pistas de aterrizaje, etc. Esta humedad previamente determinada en el laboratorio de suelos, se la
conoce con el nombre de Humedad Optima y la densidad obtenida se llama Densidad Máxima.
 DETERMINACIÓN DE DENSIDAD MÁXIMA Y LA HUMEDAD ÓPTIMA
• HUMEDAD
Sea Ws el peso de las partículas sólidas de una
cierta masa de un suelo, y Ww el peso del agua
que esa masa de suelo contiene en sus poros.
Se define la humedad w del suelo al siguiente
cociente expresado en porcentaje:
𝑾=𝑾𝒘/𝑾𝒔

El procedimiento de laboratorio usual para la

determinación de la humedad consiste En el
desecado en estufa, a 105ºC, de una muestra,
para la cual se determina antes y después su
peso; por diferencia entre ambos se conoce el contenido de agua, mientras que su peso final
representa el peso del suelo seco.

• DENSIDAD Y PARAMETROS RELACIONADOS

Se define como densidad de un suelo (γ) a la
relación entre su masa (tanto de la fracción
sólida como del agua que contiene (Ws +w) y
su volumen (V):

𝒀=𝑾𝒔+𝒘𝑽

En ocasiones puede resultar útil referirse a la

densidad seca del material, considerada como
la relación entre la masa de las partículas
sólidas y el volumen total del suelo. Dado que la humedad del terreno puede ser variable,
considerar la densidad seca permite establecer un criterio comparativo entre suelos más o
menos compactos con referencia a un valor determinado de densidad como máxima. Un
ejemplo habitual es la valoración del grado de compactación de un terreno colocado en un
relleno controlado, para la cual se compara la densidad seca «in situ» con la densidad seca
máxima obtenida mediante un ensayo de referencia (habitualmente el denominado Proctor.

4. MATERIALES
• Muestra de ensayo a trabajar (Muestra de suelo).
5. EQUIPOS
• Molde de cilindro de metal con dimensiones normadas y diámetro referencial de 4’’
• Molde de cilindro de metal con dimensiones normadas y diámetro referencial de 6’’
• Apisonador martillo operador a mano
• Para T99-70(estándar) superficie lisa circular de 2000+- 0.005 pulgadas de diámetro y un
• peso 5.5 -+ 0.0216 libras de altura de caída controlada
• Balanza de capacidad mínima de 25 libras y con una sensibilidad de 0.1gramos
• Horno
• Regla
• Tamices
• Cuchara
• Barilejo
• Espátula
• Recipiente para la determinación de la humedad

6. PROCEDIMIENTO
• Si la muestra de suelo esta húmeda cuando se la recibe del campo deberá secarse, hasta que
pueda desmenuzarse fácilmente por medio de un badilejo.
• El secado se puede realizar al aire o mediante un aparato secador, pero cuidando que no
sobrepase una temperatura de 60 C
• Se toma 3 kilogramos de muestra de suelo secado al aire libre o mediante un aparato secador
pulverizado suficientemente que pase el tamiza numero 4 o ¾ de pulgada.
• Se mezcla la cantidad de agua necesaria para hacer el incremento de cantidad de humedad.
• Porcentaje de incremento inicial de humedad debe estar entre 1ª 2 % pesar el molde de
compactación sin incluir el collar sin la base.
• Medir el molde de compactación para determinar el volumen.
• Usar bien el molde de patrón de compactación usar el martillo correspondiente el número de
golpes adecuadas para el método que se fija.
• Enrasar cuidadosamente la base y la parte superior del cilindro con el suelo compactado, llenar
cuidadosamente con suelos de gravas pequeñas.
• Si el molde no se llena por encima de la junta del collar durante la compactación de la última
capa no añadir para suplir la deficiencia. La muestra en la última capa debe sobrar cuando se
saque el collar aproximadamente de 6 a 10 milímetros.
• Pesar el molde lleno de suelo húmedo para obtener peso suelos compactado más peso del
molde.

7. DATOS Y FORMULAS
ENSAYO DE PROCTOR
NUMERO DE ENSAYO 1 2 3 4
Peso del suelo humedo +muestra 9192 9416 9427 9188
Peso del molde 4890 4890 4890 4890
Volumen de la muestra 2124 2124 2124 2124
Densidad humeda
Recipiente t16 c kl p2
Peso del recipiente 27 29 26,1 29
Peso de la muestra humeda + tara 126 252 159 164
Peso de la muestra seca + tara 111,8 221,8 142,4 144,3
Peso del agua
Peso seco del suelo
Contenido de humedad
Densidad seca
8. CALCULOS
ENSAYO DE PROCTOR
NUMERO DE ENSAYO 1 2 3 4

Peso del suelo humedo +muestra 9192 9416 9427 9188

Peso del molde 4890 4890 4890 4890

Volumen de la muestra 2124 2124 2124 2124

Densidad humeda 2,03 2,13 2,14 2,02

Recipiente t16 c kl p2

Peso del recipiente 27 29 26,1 29

Peso de la muestra humeda + tara 126 252 159 164

Peso de la muestra seca + tara 111,8 221,8 142,4 144,3

Peso del agua 14,2 30,2 16,6 19,7

Peso seco del suelo 84,8 192,8 116,3 115,3

Contenido de humedad 16,75 15,66 14,27 17,09

Densidad seca 1,73 1,84 1,87 1,73

CALCULO DE % DE HUMEDAD ÓPTIMA

%W Ys
14,27 1,87
A B C
15,66 1,84 kg/m3
-1771,68 514,61 -18,17
16,75 1,73
17,09 1,73

%Wopt= -B/2C = -514,61/(2)( -18,17) = 14,16 “D”

 CALCULO DE DENSIDAD MAXIMA
Ymax= CD2+BD+A = (-18,17)(14,16)2+(514,61)(14,16)+(-1771,68) = 1872,142945Kg/m3

Densidad seca
1.90
1.88 Ymax=1.87

1.86
1.84
DENSIDAD SECA

1.82
1.80
1.78
1.76
1.74
1.72
14.00 14.50 15.00 15.50 16.00 16.50 17.00 17.50
CONTENIDO DE HUMEDAD

9. OBSERVACIONES
- Un dato de humedad se extravió, por lo tanto se tuvo que “inventar” una para poder
trabajar.
- Algunos datos habían de muestra seca se anotaron mal, por ende la curva salió “rara”.
10. CONCLUSION
Se obtuvieron los sgtes resultados:
ENSAYO DE PROCTOR
NUMERO DE ENSAYO 1 2 3 4
Peso del suelo humedo +muestra 9192 9416 9427 9188
Peso del molde 4890 4890 4890 4890
Volumen de la muestra 2124 2124 2124 2124
Densidad humeda 2,03 2,13 2,14 2,02
Recipiente t16 c kl p2
Peso del recipiente 27 29 26,1 29
Peso de la muestra humeda + tara 126 252 159 164
Peso de la muestra seca + tara 111,8 221,8 142,4 144,3
Peso del agua 14,2 30,2 16,6 19,7
Peso seco del suelo 84,8 192,8 116,3 115,3
Contenido de humedad 16,75 15,66 14,27 17,09
Densidad seca 1,73 1,84 1,87 1,73

%Wopt (Humedad Optima) 14,16151274

Ymax (Densidad Máxima) 1872,142945
11. APLICACIÓN
- Cuando hay mayor unión entre partículas, mayor es la resistencia del conjunto, algo que es
fundamental, especialmente para tener firmes carreteras, que van a estar sometidas a las
importantes cargas del tráfico.
- Impide el hundimiento del suelo. Un suelo mal compactado (o con una compactación
insuficiente) puede dar lugar a asientos diferenciales, y a hundimientos localizados en el
firme, lo que a la larga producirá la aparición de patologías.

12. ANEXOS

PROCTOR

TAMIZAMOS EL MATERIAL
PARA SU USO EN EL PROCTOR

LLENAMOS 260ML
DE AGUA PARA
MEZCLAR CON EL
MATERIAL
UTILIZAMOS
GUANTES Y
MEZCLAMOS

INTRODUCIMOS
LAPRIMERA
MUESTRA

INICIAMOS EL
COMPACTADO CON
EL MARTILLO, Y
LUEGO
INTRODUCIMOS
MAS CAPAS CON
ELMISMO
PROCEDIMIENTO
CILINDRO
COMPACTADO A 5
CAPAS

TOMAMOS LA
MUESTRA DE
CADA ENSAYO EN
UNA TARA Y LO
PESAMOS

REALIZAMOS
VARIAS VECES EL
ENSAYO
