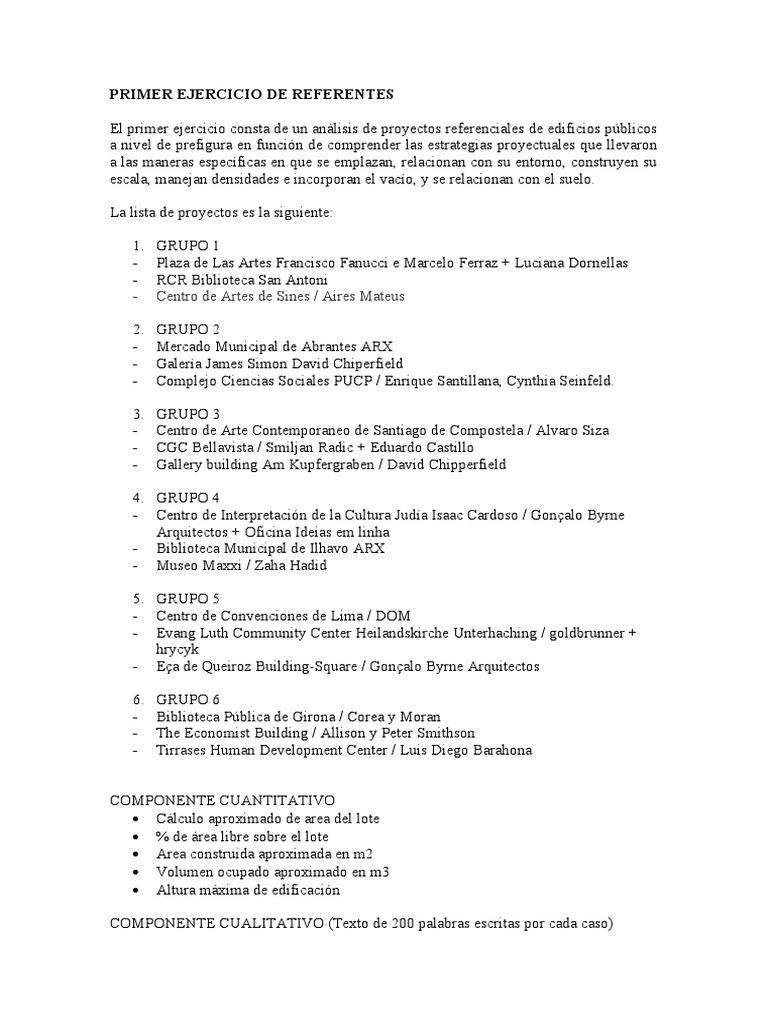

PRIMER EJERCICIO DE REFERENTES

El primer ejercicio consta de un análisis de proyectos referenciales de edificios públicos

a nivel de prefigura en función de comprender las estrategias proyectuales que llevaron
a las maneras específicas en que se emplazan, relacionan con su entorno, construyen su
escala, manejan densidades e incorporan el vacío, y se relacionan con el suelo.

La lista de proyectos es la siguiente:

1. GRUPO 1
- Plaza de Las Artes Francisco Fanucci e Marcelo Ferraz + Luciana Dornellas
- RCR Biblioteca San Antoni
- Centro de Artes de Sines / Aires Mateus

2. GRUPO 2
- Mercado Municipal de Abrantes ARX
- Galería James Simon David Chiperfield
- Complejo Ciencias Sociales PUCP / Enrique Santillana, Cynthia Seinfeld.

3. GRUPO 3
- Centro de Arte Contemporaneo de Santiago de Compostela / Alvaro Siza
- CGC Bellavista / Smiljan Radic + Eduardo Castillo
- Gallery building Am Kupfergraben / David Chipperfield

4. GRUPO 4
- Centro de Interpretación de la Cultura Judía Isaac Cardoso / Gonçalo Byrne
Arquitectos + Oficina Ideias em linha
- Biblioteca Municipal de Ilhavo ARX
- Museo Maxxi / Zaha Hadid

5. GRUPO 5
- Centro de Convenciones de Lima / DOM
- Evang Luth Community Center Heilandskirche Unterhaching / goldbrunner +
hrycyk
- Eça de Queiroz Building-Square / Gonçalo Byrne Arquitectos

6. GRUPO 6
- Biblioteca Pública de Girona / Corea y Moran
- The Economist Building / Allison y Peter Smithson
- Tirrases Human Development Center / Luis Diego Barahona

COMPONENTE CUANTITATIVO
 Cálculo aproximado de area del lote
 % de área libre sobre el lote
 Area construida aproximada en m2
 Volumen ocupado aproximado en m3
 Altura máxima de edificación

COMPONENTE CUALITATIVO (Texto de 200 palabras escritas por cada caso)

Descripción de la operación arquitectónica de emplazamiento en el lote y relación con
el entorno urbano. Analisis de la manera como el proyecto se enfrenta al vacío (asumido
este como espacio público/semipúblico abierto) y su entorno urbano inmediato (a nivel
de vecinos medianeros y calle). El texto debe referir y plantearse en relación con la
gráfica y los cálculos cuantitativos.

PREGUNTAS DE ANALISIS
Entre las preguntas a responder en el análisis tenemos:
 Manejo de la forma volumétrica: El edificio es monolítico/monovolúmen? De
forma regular o irregular? Fragmentado en varios volúmenes? Tiende a la
verticalidad, a la horizontalidad?
 Relación del edificio con el exterior: El edificio es cerrado? Es poroso? Es
abierto?
 Cómo se relaciona el edificio con el vacío que lo circunda? El edificio construye
vacío en su interior? De qué manera contiene al vacío? Hay una relación legible
de composición entre lo lleno y lo vacío (desde la proporción, jerarquía, etc.)?
 El edificio continúa el perfil y escala de la calle a nivel de altura, ejes y retiros?
El edificio está aplomado? Se generan vacíos hacia la calle? Estos vacíos
constituyen espacios públicos?
 Cómo se relaciona el edificio con sus vecinos a nivel medianero? Deja muros
ciegos? Abre vacíos hacia los muros medianeros?
 Cómo se articula la primera planta del edificio con las variables antes
mencionadas?

Los estudiantes deben utilizar los siguientes términos en sus descripciones y análisis:
lote, emplazamiento, volúmen, vacío, espacio público, ingreso, entorno, densidad,
vecinos, proporción, muro ciego, medianera, perfil de calle, perfil de manzana.

CRITERIOS DE EVALUACIÓN

Criterios Puntajes
Argumentos de análisis. 4
Precisión en la reconstrucción del referente 4
Calidad del análisis 4
Reconocimiento de estrategias de emplazamiento 4
Gráfica: Presentación y diagramación 4
TOTAL 20

REQUERIMIENTOS DE ENTREGA
Tres láminas trabajadas en formato A3 (una por cada referente) que incorporen:
 Axonometría volumétrica del proyecto y su contexto inmediato visible
(elemental del emplazamiento, sin detalle)
 Plot plan elemental con sombras y entorno urbano inmediato
 Redibujo nivel de detalle 1/200 de la primera planta del proyecto (incluyendo
contexto).
 El texto de 200 palabras.
  Imágenes de los proyectos (con fuente).
Tres maquetas volumétricas a escala 1/500 o 1/1000 (dependiendo de las dimensiones
del proyecto) que presenten el emplazamiento. Dimensiones de cada maqueta: 25cm x
25 cm. Base negra de 5 cm de altura. Contexto de microcorrugado. Proyecto de Cartón
Maqueta Blanco. (el contexto puede hacerse a láser, la maqueta de los edificios deberá
hacerse a mano de manera cuidadosa).

PRE-ENTREGA de láminas Lunes 24 de abril

ENTREGA de láminas Miércoles 26 de abril

CRITICA CALIFICADA de maquetas Viernes 28 de abril

ENTREGA de maquetas Miércoles 03 de mayo
