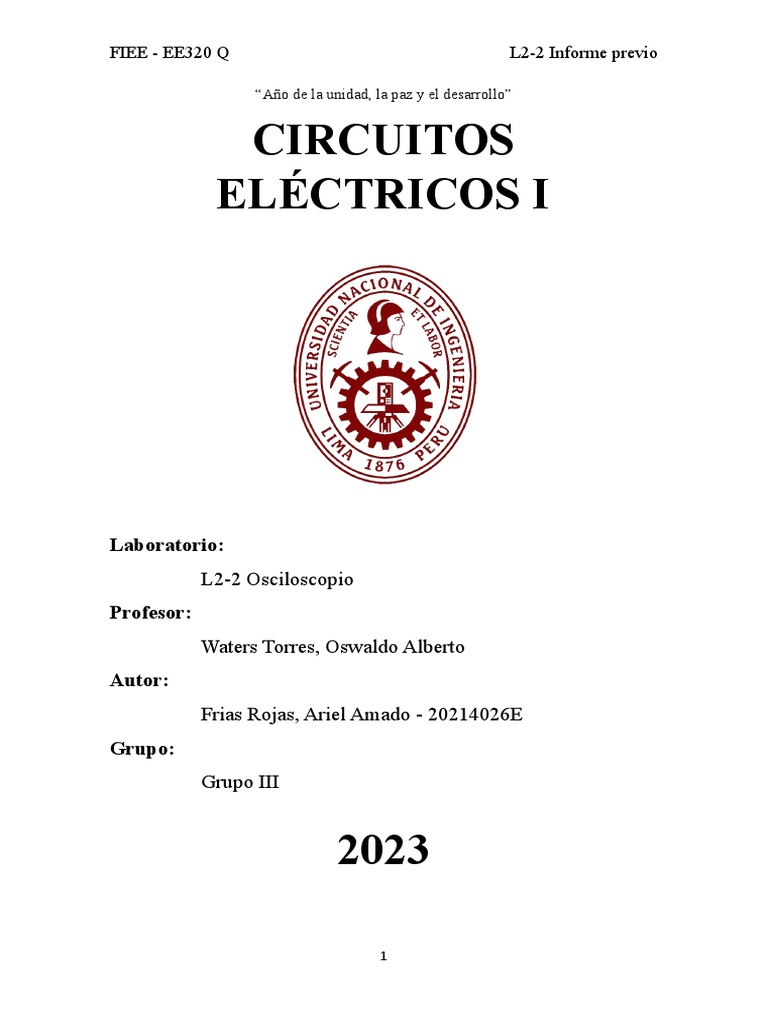

FIEE - EE320 Q L2-2 Informe previo

“Año de la unidad, la paz y el desarrollo”

CIRCUITOS
ELÉCTRICOS I

Laboratorio:
L2-2 Osciloscopio
Profesor:
Waters Torres, Oswaldo Alberto
Autor:
Frias Rojas, Ariel Amado - 20214026E
Grupo:
Grupo III

2023

1
FIEE - EE320 Q L2-2 Informe previo

Osciloscopio
1) Objetivos
Los objetivos para este informe de laboratorio son:

1. Proporcionar a los estudiantes y profesionales herramientas para medir y

analizar señales eléctricas en circuitos electrónicos.
2. Asegurar que los estudiantes adquieran las habilidades necesarias para operar
correctamente los osciloscopios y otros instrumentos de medición en el
laboratorio.
3. Fomentar la investigación y el desarrollo de nuevos métodos de medición y
análisis de señales eléctricas utilizando osciloscopios.
4. Brindar un ambiente de trabajo seguro y adecuado para la realización de
experimentos y proyectos electrónicos con osciloscopios.
5. Mantener los osciloscopios en buen estado de funcionamiento y calibración para
garantizar mediciones precisas y confiables.
6. Promover el uso de técnicas de medición avanzadas, como la FFT
(Transformada rápida de Fourier), para el análisis de señales complejas.
7. Desarrollar proyectos de investigación y desarrollo utilizando osciloscopios,
como el diseño y prueba de circuitos electrónicos, la caracterización de
materiales y componentes, entre otros.
8. Capacitar a los estudiantes y profesionales en el uso de software de simulación y
análisis de circuitos eléctricos para complementar la formación práctica en el
laboratorio de osciloscopios.
9. Fomentar la colaboración y el intercambio de conocimientos entre los
estudiantes, profesores y profesionales en el campo de la electrónica y la
medición de señales eléctricas.
10. Realizar proyectos de divulgación y extensión para promover el conocimiento y
la importancia del uso adecuado de los osciloscopios en el campo de la
electrónica.

2
FIEE - EE320 Q L2-2 Informe previo

2) Fundamento teórico
El osciloscopio es un instrumento de medición electrónica que permite visualizar la
forma de onda de una señal eléctrica en el tiempo. Este instrumento es ampliamente
utilizado en la industria electrónica, en la enseñanza de la electrónica y en la
investigación y desarrollo de circuitos electrónicos.

El principio de funcionamiento de un osciloscopio se basa en la captura de una

señal eléctrica y su representación gráfica en la pantalla del osciloscopio. El
osciloscopio consta de una entrada de señal, una sección de amplificación, un sistema
de sincronización, un sistema de muestreo y un sistema de visualización.

La entrada de señal del osciloscopio recibe la señal eléctrica a medir. La sección de

amplificación amplifica la señal para poder ser visualizada en la pantalla del
osciloscopio. El sistema de sincronización permite que la señal se muestre de forma
estable en la pantalla, es decir, que se capture la señal en un punto específico del ciclo
de la señal para visualizarla correctamente. El sistema de muestreo toma muestras de la
señal eléctrica a intervalos de tiempo regulares y el sistema de visualización muestra la
señal en la pantalla del osciloscopio.

Existen diferentes tipos de osciloscopios, como el osciloscopio analógico y el

osciloscopio digital. El osciloscopio analógico utiliza un tubo de rayos catódicos para
mostrar la señal en la pantalla y se basa en la amplificación de la señal en tiempo real.
El osciloscopio digital utiliza un sistema de muestreo para convertir la señal en una
señal digital y luego la muestra en la pantalla.

En el laboratorio de osciloscopio, es importante comprender los principios de

funcionamiento del osciloscopio y las diferentes características que se pueden medir
con este instrumento, como la frecuencia, el periodo, el voltaje pico a pico, la
amplitud, la fase y la forma de onda. Además, es importante conocer las diferentes
técnicas de medición y análisis de señales eléctricas, como la medida de la respuesta en
frecuencia, la identificación de componentes y la identificación de señales de ruido.
Con un buen conocimiento de los principios y técnicas de medición, los estudiantes y
profesionales pueden utilizar eficazmente el osciloscopio para caracterizar y analizar
señales eléctricas en el laboratorio y en aplicaciones prácticas en la industria
electrónica.

3
FIEE - EE320 Q L2-2 Informe previo

3) Simulación
Se simularon los circuitos en Proteus V8.3.

3.1) Circuito original

Imagen 1

3.2) Osciloscopio

Imagen 2

4
FIEE - EE320 Q L2-2 Informe previo

4) Análisis del circuito

El circuito bridge con diodos es un
circuito utilizado para medir valores
desconocidos de resistencia, capacitancia
o inductancia en corriente alterna (AC).
En este circuito, se utilizan cuatro diodos
rectificadores para rectificar la señal
alterna y obtener una señal de corriente
continua (DC) que es medida por un
medidor de DC.
Para analizar el circuito bridge con
diodos en corriente alterna, se necesita
una fuente de voltaje alterno de 9V y un osciloscopio. La fuente de voltaje alterno se
conecta a los terminales A y B del circuito bridge, mientras que el osciloscopio se
conecta a través de un medidor de DC a los terminales C y D del circuito bridge.
En el circuito bridge con diodos en corriente alterna, los diodos están colocados en
dos ramas del circuito, cada una de las cuales también contiene una resistencia. Cuando
la fuente de voltaje alterno se aplica a los terminales A y B, los diodos rectifican la señal
y la polaridad de la señal en cada rama del circuito cambia según el ciclo de la señal
alterna. Esto hace que la corriente fluya en una dirección en una rama y en la dirección
opuesta en la otra rama.
La corriente que fluye en ambas ramas del circuito produce una caída de voltaje a
través de las resistencias. Si las resistencias en ambas ramas del circuito son iguales, la
caída de voltaje será igual en ambas ramas y la señal de corriente continua medida en
los terminales C y D será cero. Sin embargo, si la resistencia en una de las ramas del
circuito es diferente, habrá una diferencia de voltaje y se generará una señal de corriente
continua que puede ser medida por el medidor de DC conectado al osciloscopio.
Para realizar la medición en corriente alterna, se ajusta la resistencia en una de las
ramas del circuito hasta que la señal de corriente continua medida en los terminales C y
D sea cero. En ese momento, la resistencia desconocida en la otra rama del circuito se
puede calcular utilizando la fórmula R = R2(R3/R4), donde R2 es la resistencia
conocida en la rama opuesta, y R3 y R4 son las resistencias en la rama desconocida.

En conclusión, el circuito bridge con diodos en corriente alterna es una herramienta

útil para medir resistencias desconocidas utilizando una fuente de voltaje alterno y un
osciloscopio. El principio de funcionamiento se basa en la rectificación de la señal
alterna y la comparación de la caída de voltaje a través de dos ramas del circuito para
determinar la resistencia desconocida.
