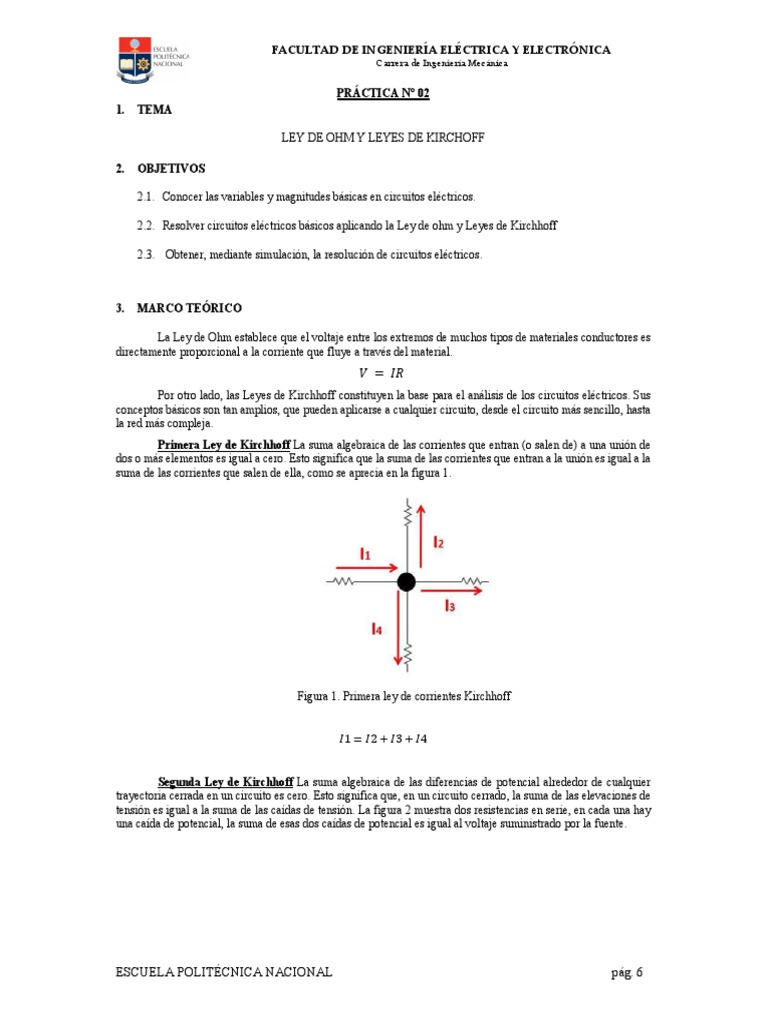

FACULTAD DE INGENIERÍA ELÉCTRICA Y ELECTRÓNICA

Carrera de Ingeniería Mecánica

PRÁCTICA N° 02
1. TEMA

LEY DE OHM Y LEYES DE KIRCHOFF

2. OBJETIVOS

2.1. Conocer las variables y magnitudes básicas en circuitos eléctricos.

2.2. Resolver circuitos eléctricos básicos aplicando la Ley de ohm y Leyes de Kirchhoff

2.3. Obtener, mediante simulación, la resolución de circuitos eléctricos.

3. MARCO TEÓRICO

La Ley de Ohm establece que el voltaje entre los extremos de muchos tipos de materiales conductores es
directamente proporcional a la corriente que fluye a través del material.
𝑉 = 𝐼𝑅
Por otro lado, las Leyes de Kirchhoff constituyen la base para el análisis de los circuitos eléctricos. Sus
conceptos básicos son tan amplios, que pueden aplicarse a cualquier circuito, desde el circuito más sencillo, hasta
la red más compleja.
Primera Ley de Kirchhoff La suma algebraica de las corrientes que entran (o salen de) a una unión de
dos o más elementos es igual a cero. Esto significa que la suma de las corrientes que entran a la unión es igual a la
suma de las corrientes que salen de ella, como se aprecia en la figura 1.

Figura 1. Primera ley de corrientes Kirchhoff

𝐼1 = 𝐼2 + 𝐼3 + 𝐼4

Segunda Ley de Kirchhoff La suma algebraica de las diferencias de potencial alrededor de cualquier
trayectoria cerrada en un circuito es cero. Esto significa que, en un circuito cerrado, la suma de las elevaciones de
tensión es igual a la suma de las caídas de tensión. La figura 2 muestra dos resistencias en serie, en cada una hay
una caída de potencial, la suma de esas dos caídas de potencial es igual al voltaje suministrado por la fuente.

ESCUELA POLITÉCNICA NACIONAL pág. 6

 FACULTAD DE INGENIERÍA ELÉCTRICA Y ELECTRÓNICA
Carrera de Ingeniería Mecánica

Figura 2. Segunda ley de voltajes Kirchhoff

𝑉1 = 𝑉2 + 𝑉3

4. TRABAJO PREPARATORIO

4.1. Consultar la definición de circuito eléctrico en serie, circuito eléctrico en paralelo y circuito mixto. (con
gráficos).
4.2. Consultar y explicar cómo se obtienen las expresiones generales para el divisor de voltaje y de corriente
en un circuito eléctrico.
4.3. Resolver los siguientes circuitos Considerar Vdc=24V, R1=1000Ω, R2=250Ω,
4.4. R3=50Ω y R4=200Ω.

Figura 3. Esquemas Eléctricos

ESCUELA POLITÉCNICA NACIONAL pág. 7

 FACULTAD DE INGENIERÍA ELÉCTRICA Y ELECTRÓNICA
Carrera de Ingeniería Mecánica

5. EQUIPO Y MATERIALES

 Laboratorio de Máquinas eléctricas.

 Computador.
 Proyector.
 Software MATLAB-SIMULINK.

6. PROCEDIMIENTO

6.1. Exposición del instructor sobre el objetivo y las tareas a cumplir durante la práctica.
6.2. Resolución analítica del circuito propuesto en clase.
6.3. Armar el circuito del literal 6.2, con los equipos de medida necesarios.

7. INFORME

7.1. Explicar por qué es importante considerar la polaridad de la fuente y la dirección de las corrientes para el
cumplimiento de las leyes de Kirchhoff.
7.2. Resolver para el circuito de la Figura 5.
Identificar y contabilizar el número de mallas y nodos existentes.
Resolver analíticamente y encontrar los valores de voltaje y corriente de todos los elementos, considere
R1=R5=2Ω, R2=R4=4Ω y R3=3Ω. Tabular los resultados.
Aplicar las leyes de Kirchoff en cada nodo y/o malla y comprobar si se cumple.

Figura 5. Circuito propuesto

7.3. Consultar sobre programas de simulación de circuitos eléctricos (al menos 4).
7.4. Simular en un programa de simulación computacional el circuito del literal 7.2.
7.5. Conclusiones y Recomendaciones
7.6. Bibliografía
8. REFERENCIAS

(1) R. Boylestad & L. Nashelsky, Electrónica Teoría de Circuitos, Prentice – Hall,

Quinta edición, 1994, Cap.22.
(2) Maldonado Aldredo, Tecnología Eléctrica, EPN, 2004. Cap.5 Págs. 122 – 130

ESCUELA POLITÉCNICA NACIONAL pág. 8
