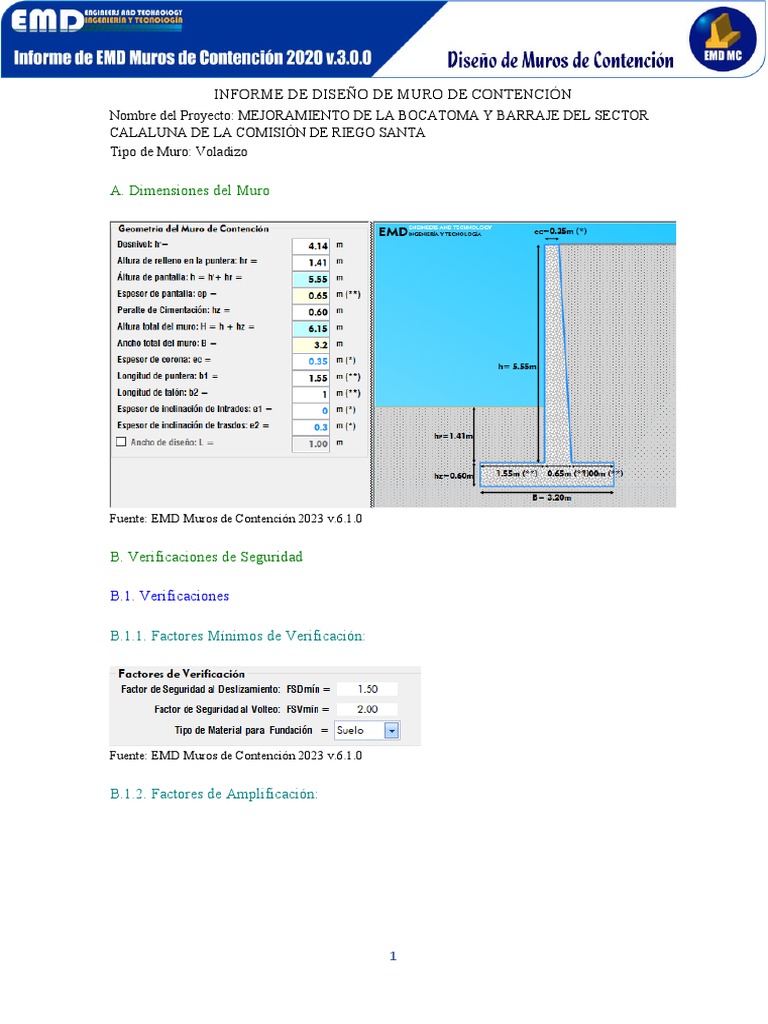

INFORME DE DISEÑO DE MURO DE CONTENCIÓN

Nombre del Proyecto: MEJORAMIENTO DE LA BOCATOMA Y BARRAJE DEL SECTOR

CALALUNA DE LA COMISIÓN DE RIEGO SANTA
Tipo de Muro: Voladizo

A. Dimensiones del Muro

Fuente: EMD Muros de Contención 2023 v.6.1.0

B. Verificaciones de Seguridad

B.1. Verificaciones

B.1.1. Factores Mínimos de Verificación:

Fuente: EMD Muros de Contención 2023 v.6.1.0

B.1.2. Factores de Amplificación:

1
Fuente: EMD Muros de Contención 2023 v.6.1.0

B.1.3. Verificación de Factor de Seguridad de Deslizamiento:

Fuente: EMD Muros de Contención 2023 v.6.1.0

B.1.4. Verificación de Factor de Seguridad de Volteo y Excentricidad:

Fuente: EMD Muros de Contención 2023 v.6.1.0

B.1.5. Verificación de Tensión sobre el terreno:

2
Fuente: EMD Muros de Contención 2023 v.6.1.0

B.2. Gráfica de Presiones Actuantes

Fuente: EMD Muros de Contención 2023 v.6.1.0

Fuente: EMD Muros de Contención 2023 v.6.1.0

C. Diseño de Pantalla

C.1. Momentos y Cortantes Actuantes

Descripción F.A. Momento Cortante Momento Amp. Cortante Amp.

Fuerza Activa: EH 1.400 18636.822 10073.958 26091.551 14103.541
Fuerza Sísmica: EQ 1.700 9679.124 5231.959 16454.511 8894.330

3
 Carga Uniforme: LS 1.400 1193.597 430.125 1671.036 602.175

Momento Actuante en Base de Pantalla = 44217.097 kg.m

Cortante Actuante en Base de Pantalla = 23600.047 kg

C.2. Cortante y Momento Resistente

C.2.1. Cortante Resistente:

Peralte Efectivo de Pantalla: d = ep - r = 0.610 m

Ancho de Diseño: b = L = 1.000 m
Cortante Resistente = ɸ*Vn = ɸ*0.53*√f'c*b*d = 35137.966 kg

C.2.2. Momento Resistente:

Peralte Efectivo de Pantalla: d = ep - r = 0.610 m

Ancho de Diseño: b = L = 1.000 m
β1 = 0.850
Momento Resistente = ɸ*Mn = 130764.076 kg.m
Espesor de Pantalla Mínimo = ep(mín) = 0.367 m

C.2.3. Verificación de Cortante y Momento en Base de Pantalla:

Verificación Cortante : Si Cumple la Condición Va(Actuante) ≤ ɸVn

Verificación Momento: Si Cumple la Condición Ma(Actuante) ≤ ɸMn
Verificación Peralte : Si Cumple la Condición ep(Asumido) ≥ ep(Mínimo)

C.3. Diseño de Acero

C.3.1. Diseño de Acero Principal - Vertical Interior

Momento Actuante en Base de Pantalla = 44217.097 kg.m

Peralte Efectivo de Pantalla: d = ep - r = 0.610 m
Ancho de Diseño: b = L = 1.000 m
Cuantía Calculada en la base de Pantalla: ρ(calculada) = 0.00327
Cuantía Mínima en la base de Pantalla: ρ(mín) = 0.00180
Cuantía a usar ρ(usar) = : 0.00327
Área de Acero Requerido: As = ρ*b*d = 19.947 cm²
Diámetro de Acero Elegido: Ø = 3/4''
Área de Acero Unitaria: As = 2.850 cm²
Espaciamiento / Aceros: S = 0.15 m
Nº Varillas: N = 7

Adoptado : 7 Ø 3/4'' @ 0.15

4
*OPTIMIZACIÓN DE ACEROS

Nº Varillas de Corte: N = 6
Longitud de Corte Calculado: Lcn = NaNm
La = máx(12db , d) = 0.61m
Longitud de Corte Neto: Lcn = NaNm
Longitud de Corte Recomendado multiplo de 5cm medido desde base de pantalla: Lcn =
NaNm
obs. Longitud multiplo de 5cm y medido desde base de pantalla: Lcn

C.3.2. Diseño de Acero - Vertical Exterior

a) Acero de Temperatura : As(temp.) = 0.0018*d*L = 10.980 cm²

Espaciamiento: S = 0.30 m
b) Acero de Mínimo : As(mín.) = ρmín*d*L = 10.980 cm²
Espaciamiento: S = 0.30 m
c) 1/3 de As(principal) : As = Asp/3 = 6.649 cm²
Espaciamiento: S = 0.45 m

Adoptado : 4 Ø 3/4'' @ 0.30

Obs. Espaciamiento máximo por Temperatura: Smáx. mín(5d, 0.45m) = 0.45 m

C.3.3. Diseño de Acero - Horizontal

a) Acero Horizontal Superior : As(Sup.) = ρmín*d(sup.)*100 = 8.750 cm²

Peralte Superior: d(sup.) = 0.35 m
b) Acero Horizontal Intermedio: As(Int.) = ρmín*d(Int.)*100 = 12.500 cm²
Peralte Intermedio: d(Int.) = 0.50 m
c) Acero Horizontal Inferior : As(Inf.) = ρmín*d(Inf.)*100 = 16.250 cm²
Peralte Inferior: d(Inf.) = 0.65 m

C.3.3.1. Diseño de Acero - Horizontal Interno

Área de acero unitario Interno: As(UnitØ-Ext.)= 1.27 cm²

a) Acero Horizontal Interior - Superior: AsI(Sup.) = As(Sup.)/3 = 2.917 cm²

Espaciamiento: S = As(UnitØ)*100 / AsI(Sup.) = 0.43 m
Usar: Ø 1/2'' @ 0.43

b) Acero Horizontal Interior - Intermedio: AsI(Int.) = As(Int.)/3 = 4.167 cm²

Espaciamiento: S = As(UnitØ)*100 / AsI(Int.) = 0.30 m
Usar: Ø 1/2'' @ 0.30

5
c) Acero Horizontal Interior - Inferior : AsI(Inf.) = As(Inf.)/3 = 5.417 cm²
Espaciamiento: S = As(UnitØ)*100 / AsI(Inf.) = 0.23 m
Usar: Ø 1/2'' @ 0.23

C.3.3.2. Diseño de Acero - Horizontal Externo

Área de acero unitario Externo: As(UnitØ-Ext.)= 1.27 cm²

a) Acero Horizontal Exterior - Superior: AsE(Sup.) = 2*As(Sup.)/3 = 5.833 cm²

Espaciamiento: S = As(UnitØ)*100 / AsE(Sup.) = 0.22 m
Usar: Ø 1/2'' @ 0.22

b) Acero Horizontal Exterior - Intermedio: AsE(Int.) = 2*As(Int.)/3 = 8.333 cm²

Espaciamiento: S = As(UnitØ)*100 / AsE(Int.) = 0.15 m
Usar: Ø 1/2'' @ 0.15

c) Acero Horizontal Exterior - Inferior : AsE(Inf.) = 2*As(Inf.)/3 = 10.833 cm²

Espaciamiento: S = As(UnitØ)*100 / AsE(Inf.) = 0.12 m
Usar: Ø 1/2'' @ 0.12

D. Diseño de Cimentación

D.1. Diseño de Cimentación - Talón

D.1.1. Diseño de Cimentación - Talón (Acero Longitudinal)

Cortante Actuante: V(Talón) = 18410.700 kg

Esfuerzo Máximo en cimentación: σ(máx) = 0.000 kg/m2
Esfuerzo Mínimo en cimentación: σ(mín) = 0.000 kg/m2
Esfuerzo en cara de Puntera-Pantalla: σ(puntera) = 0.000 kg/m2
Esfuerzo en cara de Talón-Pantalla: σ(Talón) = 0.000 kg/m2
Cortante Resistente(Resistencia): Vr(Talón) = Ø1*0.53*√f'c*b*dv = 36290.030 kg
Cortante Resistente(Ev. Extremo): Vr(Talón) = Ø2*0.53*√f'c*b*dv = 40322.256 kg

Momento Resistente: Mr(Talón) = 96860.652 kg.m

Momento Actuante: M(Talón) = 9205.350 kg.m

Peralte efectivo: d(Talón) = 0.525 m
Cuantía Calculada en Talón: ρ(calculada) = 0.00089
Cuantía Mínima en el Talón: ρ(mín.) = 0.00180
Cuantía a usar ρ(usar) = : 0.00180
Área de Acero Requerido: As = ρ*b*d = 9.450 cm²
Nº Varillas: Nvar = 5

6
Espaciamiento: S = 0.21 m
Adoptado : 5 Ø 5/8'' @ 0.21

D.1.2. Diseño de Cimentación - Talón (Acero Transversal)

Cuantía Mínima en Talón: ρ(mín) = 0.00180

Peralte efectivo: d(Talón) = 0.525 m
Longitud del Muro: L = 1.000 m
Ancho de Diseño: b = B = 3.200 m
As(transversal) = ρ(mín.)*d*b = 30.240 cm²
Nº Varillas: Nvar = 16
Espaciamiento: S = 0.20 m
Adoptado : 16 Ø 5/8'' @ 0.20

D.2. Diseño de Cimentación - Puntera

D.2.1. Diseño de Cimentación - Puntera (Acero Longitudinal)

Cortante Actuante: V(Puntera) = -3124.800 kg

Esfuerzo Máximo en cimentación: σ(máx) = 0.000 kg/m2
Esfuerzo Mínimo en cimentación: σ(mín) = 0.000 kg/m2
Esfuerzo en cara de Puntera-Pantalla: σ(puntera) = 0.000 kg/m2
Esfuerzo en cara de Talón-Pantalla: σ(Talón) = 0.000 kg/m2
Cortante Resistente(Resistencia): Vr(Puntera) = Ø1*0.53*√f'c*b*dv = 36290.030 kg
Cortante Resistente(Ev. Extremo): Vr(Puntera) = Ø2*0.53*√f'c*b*dv = 40322.256 kg

Momento Resistente: Mr(Puntera) = 96860.652 kg.m

Momento Actuante: M(Puntera) = -2421.720 kg.m

Peralte efectivo: d(Puntera) = 0.525 m
Cuantía Calculada en Puntera: ρ(calculada) = 0.00023
Cuantía Mínima en Puntera: ρ(mín.) = 0.00180
Cuantía a usar ρ(usar) = : 0.00180
Área de Acero Requerido: As = ρ*b*d = 9.450 cm²
Nº Varillas: Nvar. = 5
Espaciamiento: S = 0.21 m
Adoptado : 5 Ø 5/8'' @ 0.21

D.2.2. Diseño de Cimentación - Puntera (Acero Transversal)

Cuantía Mínima en Talón: ρ(mín.) = 0.00180

Peralte efectivo: d(Talón) = 0.525 m
Longitud del Muro: L = 1.000 m

7
Ancho de Diseño: b = B = 3.200 m
As(transversal) = ρ(mín.)*d*b = 30.240 cm²
Nº Varillas: Nvar = 16
Espaciamiento: S = 0.20 m
Adoptado : 16 Ø 5/8'' @ 0.20

E. Volumen de Concreto

Fuente: EMD Muros de Contención 2023 v.6.1.0

F. Distribución de Aceros

8
Fuente: EMD Muros de Contención 2023 v.6.1.0
