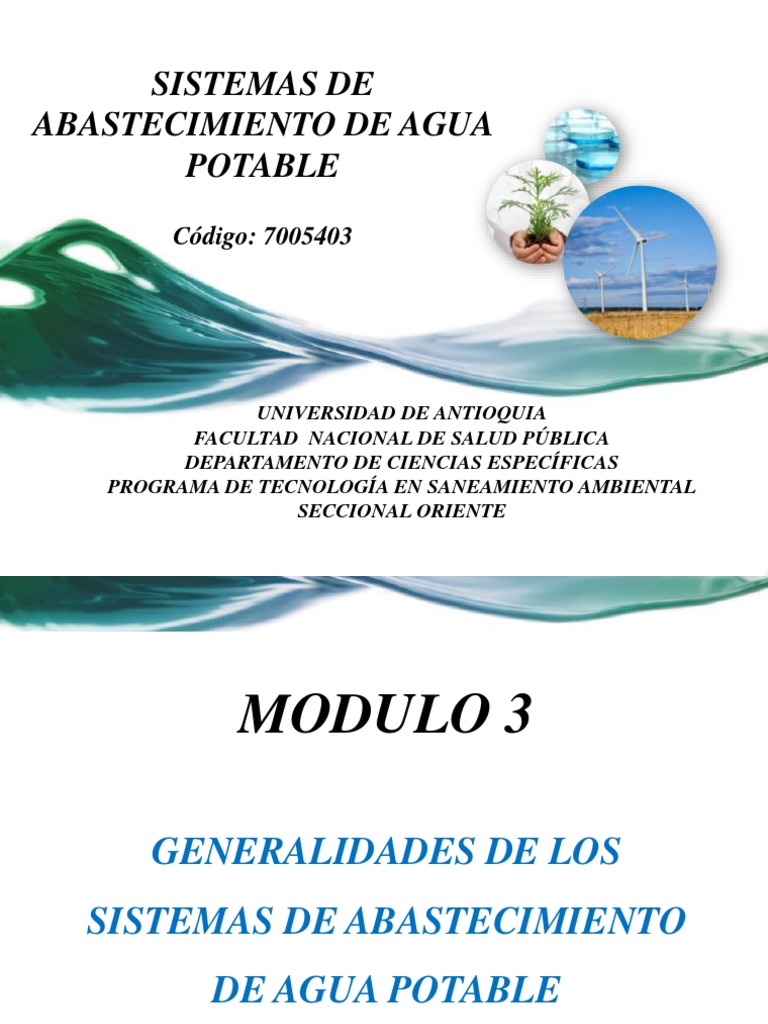

SISTEMAS DE

ABASTECIMIENTO DE AGUA
POTABLE

Código: 7005403

UNIVERSIDAD DE ANTIOQUIA
FACULTAD NACIONAL DE SALUD PÚBLICA
DEPARTAMENTO DE CIENCIAS ESPECÍFICAS
PROGRAMA DE TECNOLOGÍA EN SANEAMIENTO AMBIENTAL
SECCIONAL ORIENTE
 MODULO 3

GENERALIDADES DE LOS
SISTEMAS DE ABASTECIMIENTO
DE AGUA POTABLE
 Normatividad del sector de Agua Potable
y Saneamiento Básico

Resolución 1096 del 17 de noviembre de 2000 –

Reglamento Técnico del Sector de Agua
Potable y Saneamiento Básico (RAS 2000) del
Ministerio de Desarrollo Económico
(Derogada)

Resolución 0330 del 8 de junio de 2017

 Objetivos RAS
Resolución 1096 del 17 de
noviembre de 2000 (Derogada)
Realizar un diagnóstico
completo de las normas
técnicas para el diseño,
construcción, operación y
mantenimiento de los sistemas
de abastecimiento de agua
potable y saneamiento básico.
Desarrollar las normas
técnicas que definen los
requerimientos básicos para el
sector de agua potable y
saneamiento básico
Resolución 0330 del 8 de junio de
2017 (Art. 1)
Reglamentar los requisitos
técnicos que se deben cumplir en
las etapas de planeación, diseño,
construcción, puesta en marcha,
operación, mantenimiento,
rehabilitación de la
infraestructura relacionada con
los servicios públicos
domiciliarios de acueducto,
alcantarillado y aseo
 Ámbito de aplicación (Art. 2)
• Prestadores de servicios públicos de acueducto
alcantarillado y aseo.
• Entidades formuladoras de proyectos de inversión.
• Entes de vigilancia y control (CRA – SSPD)
• Entidades territoriales
• Entidades con funciones en el sector de agua potable y
saneamiento básico.
• Diseñadores.
• Constructores.
• Interventores.
• Operadores.
Estructura RAS – 2000 (Derogada)
Resolución 1096 del 17 de noviembre de 2000
Titulo A: Aspectos generales
Titulo B: Sistemas de acueductos
Titulo C: Sistemas de potabilización
Titulo D: Sistemas de recolección y evacuación de
aguas residuales
Titulo E: Sistemas de tratamiento de aguas residuales
Titulo F: Sistemas de aseo urbano
Titulo G: Aspectos complementarios
Titulo H: Compendio d e la normatividad técnica y
jurídica del sector de agua potable y saneamiento
básico
Titulo J: Alternativas Tecnológicas en Agua y
Saneamiento para el Sector Rural
Estructura RAS – Resolución 0330 de 2017

Resolución 0330 del 8 de junio de 2017

TÍTULO 1. ASPECTOS GENERALES

Capítulo 1. Planeación de proyectos de
infraestructura
Capítulo 2. Diseño
Capítulo 3. Construcción

Capítulo 4. Operación y mantenimiento

Capítulo 5. Interventoría
 Estructura RAS – Resolución 0330 de 2017
Resolución 0330 del 8 de junio de 2017
TÍTULO 2. REQUISITOS TÉCNICOS
Capítulo 3. Sistemas de potabilización de
Capítulo 1. Aspectos generales
aguas
Sección 1. Consideraciones técnicas
Capítulo 2. Sistemas de acueducto generales de los sistemas de potabilización
de aguas
Seccion 1. Consideraciones técnicas Sección 2. Caracterización y tratabilidad
generales de los sistemas de acueducto del agua cruda
Seccion 2. Sistemas de abastecimiento Sección 3. Tecnologías y procesos unitarios
y captación de tratamiento
Seccion 3. Sistemas de transporte y Sección 4. Gestión de los subproductos de
distribución la potabilización
Seccion 4. Estructuras Sección 5. Instalaciones complementarías
complementarias de acueducto para sistemas de potabilización
Seccion 5. Puesta en marcha, Sección 6. Puesta en marcha, operación y
operación y mantenimiento de mantenimiento de sistemas de
acueductos potabilización
 Estructura RAS – Resolución 0330 de 2017
Resolución 0330 del 8 de junio de 2017
TÍTULO 2. REQUISITOS TÉCNICOS
Capítulo 4. Sistemas de recolección y
evacuación de aguas residuales domésticas y Sección 2. Caracterización y tratabilidad
pluviales
Sección 1. Consideraciones técnicas generales
Sección 3. Tratamientos descentralizados
de las redes de alcantarillado
Sección 2. Redes de alcantarillado
Sección 4. Tratamientos centralizados
convencional de aguas residuales
Sección 3. Redes de alcantarillado no Sección 5. Gestión de subproductos del tratamiento
convencionales de aguas residuales de agua residual
Sección 4. Redes de alcantarillado de aguas Sección 6. Instalaciones complementarias d
pluviales y combinadas etratamiento de aguas residuales
Sección 5. Estructuras complementarias de las Sección 7. Puesta en marcha, operación y
redes de alcantarillado mantenimiento de tratamiento de agua residual
Sección 6. Puesta en marcha, operación y
Capítulo 6. Sistemas de aseo urbano
mantenimiento de las redes de alcantarillado
Capítulo 5. Sistemas de tratamiento de aguas Capítulo 7. Aspectos complementarios para
residuales municipales sistemas de agua potable y saneamiento básico
Sección 1. Consideraciones técnicas generales
Capítulo 8. Puesta en marcha, operación.
de los sistemas de tratamiento de aguas
Mantenimiento y eficiencia energetica
residuales municipales
Estructura RAS – Resolución 0330 de 2017

TÍTULO 3. GESTIÓN
DOCUMENTAL
TÍTULO 4. LICENCIAS Y OTRAS
AUTORIZACIONES
TÍTULO 5. JUNTA TÉCNICA
ASESORA DEL RAS
TÍTULO 6. CONTROL Y REGIMEN
SANCIONATORIO DEL
REGLAMENTO TÉCNICO DE
ACUEDUCTOS Y
ALCANTARILLADOS
TÍTULO 7. DEFINICIONES
 Ámbito de aplicación (Art. 2)
• Prestadores de servicios públicos de acueducto
alcantarillado y aseo.
• Entidades formuladoras de proyectos de inversión.
• Entes de vigilancia y control (CRA – SSPD)
• Entidades territoriales
• Entidades con funciones en el sector de agua potable y
saneamiento básico.
• Diseñadores.
• Constructores.
• Interventores.
• Operadores.
 Proyectos articulados con: (Art. 6)

• POT o EOT
• POMCAS
• PSMV
• Esquemas tarifarios
• Planes de contingencia y emergencia para
manejo de desastres.
• Mapas de riesgos de la calidad del agua
 Estudios básicos (Art. 10)
• Condiciones generales.
• Disponibilidad de agua y balance hídrico.
• Geología, geomorfología y suelos.
• Estudios fotogravimétricos y trabajos de campo.
• Infraestructura existente de otros servicios.
• Disponibilidad de energía eléctrica y de
comunicaciones.
• Vías de acceso.
• Disponibilidad de mano de obra y de materiales de
construcción.
• Estudios socioeconómicos.
 DEFINICIÓN
Sistema de acueducto
Conjunto de acciones, elementos y estructuras cuya
función es la conservación de microcuencas
(cuencas), fuentes hídricas, la captación de agua, el
tratamiento, el transporte, almacenamiento y entrega
al usuario final, de agua potable con unos
requerimientos de calidad, cantidad y presión.

✓ Cuenca –microcuenca
✓ Infraestructura
✓ Proceso
✓ Operación y mantenimiento
 TIPOS DE SAAP
DE ACUERDO A REGIMEN
HIDRAULICO
GRAVEDAD

POR BOMBEO

COMBINADOS
TIPOS DE SAAP
GRAVEDAD
TIPOS DE SAAP
BOMBEO
TIPOS DE SAAP
MIXTO
DE ACUERDO AL NUMERO DE USUARIOS
ATENDIDOS

SOLUCIONES COLECTIVAS

SOLUCIONES INDIVIDUALES
 SOLUCIONES COLECTIVAS
• Sistemas urbanos
• Sistemas rurales
• Empresas prestadoras del servicio de
acueducto
• Regulación tarifaria
• Vigilancia y control de CRA –SSPD-CAR-
Autoridad de salud
 SOLUCIONES INDIVIDUALES

• Agua superficial
• Agua subterránea
• Agua lluvia
• Agua de niebla
• Agua de mar o salobre
SOLUCIONES INDIVIDUALES

Agua superficial
SOLUCIONES INDIVIDUALES

Agua Subterranea
SOLUCIONES INDIVIDUALES

Agua lluvia
SOLUCIONES INDIVIDUALES

Agua de niebla
SOLUCIONES INDIVIDUALES
Agua de mar o salobre
 COMPONENTES DE LOS SAAP

• Cuenca- microcuenca
• Bocatoma
• Aducción
• Desarenador
• Conducción (válvulas ventosas, de purga, viaductos,
anclajes)
• Planta de potabilización
• Tanques de almacenamiento
• Tanques de compensación
• Redes de distribución (Válvulas, hidrantes, VRP, VRC.
Macromedidores)
ESQUEMA TIPICO DE UN SISTEMA DE
ABASTECIMIENTO

Tubería de
conducción
 COMPONENTES DEL SISTEMA DE
ACUEDUCTO
Fuente Tanque Red

Captación
Aducción
Impulsión

Conducción Tanque
Desarenador Succión

Aforo
Floc.
Filtros Bombeo
Sedimen Red
Planta de tto.
Alcantarillado
ESQUEMA TIPICO DE SISTEMA DE
ABASTECIMIENTO
ESTUDIOS PARA FORMULACIÓN
Y DISEÑO
Concesión de aguas (merced de aguas)

• Identificar uso.
• Caracterizar fuente de captación.
• Cumplir con exigencias de la autoridad. ambiental
(Caudal de estiaje).
• Cálculo de Caudal medio a captar (l/s).
• Diseño estructura de captación.
• Plan de ahorro y uso eficiente del agua.
• Informes periódicos a corporación ambiental.
• Pago de tasa por uso
MÉTODOS DE CÁLCULO PARA LA
PROYECCIÓN DE LA POBLACIÓN

• MÉTODO ARITMÉTICO
• MÉTODO GEOMÉTRICO
• MÉTODO EXPONENCIAL
 MÉTODOS DE CÁLCULO PARA LA
PROYECCIÓN DE LA POBLACIÓN

Método aritmético: Supone crecimiento vegetativo

balanceado por la mortalidad y la emigración.

Pf: Población futura (hab)

Puc: Población último censo (hab)
Pci: Población primer censo (hab)
Tuc: Año correspondiente al último año censado
Tci: Año correspondiente al censo inicial
Tf : Año al cual se quiere proyectar la información.
MÉTODOS DE CÁLCULO PARA LA PROYECCIÓN
DE LA POBLACIÓN

Método geométrico: Es utilizado en poblaciones que

muestren una importante actividad económica, que genera
un apreciable desarrollo y que poseen importantes áreas de
expansión las cuales pueden ser dotadas de servicios
públicos sin mayores dificultades.

r es la tasa de crecimiento anual en forma decimal

 MÉTODOS DE CÁLCULO PARA LA
PROYECCIÓN DE LA POBLACIÓN

r: Tasa de crecimiento
Puc: Población último censo (hab)
Pci: Población primer censo (hab)
Tuc: Año correspondiente al último año censado
Tci: Año correspondiente al censo inicial
Tf : Año al cual se quiere proyectar la información.
MÉTODOS DE CÁLCULO PARA LA PROYECCIÓN
DE LA POBLACIÓN
Método exponencial: Este método requiere conocer por lo
menos tres censos para poder determinar el promedio de la
tasa de crecimiento de la población. Se recomienda su
aplicación a poblaciones que muestren apreciable
desarrollo y poseen abundantes áreas de expansión.

Donde k es la tasa de crecimiento de la población la cual

se calcula como el promedio de las tasas calculadas para
cada par de censos
MÉTODOS DE CÁLCULO PARA LA PROYECCIÓN
DE LA POBLACIÓN

Pcp: Población del censo posterior.

Pca: Población del censo anterior,
Tcp: Año correspondiente al censo posterior,
Tca: Año correspondiente al censo anterior
Ln el logaritmo natural o neperiano.
 PARAMETROS DE DISEÑO SAAP
Nivel de complejidad- RAS 2000
Nivel de POBLACIÓN Capacidad
Complejidad Zona Urbana Socio-económica
Derogado

Bajo Menor de 2.500 Baja

Medio 2.501-12.500 Baja
Medio-Alto 12.501-60.000 Media
Alto Mayor de Alta
60.000
PERIODO DE DISEÑO DEL SAAP Y DE SUS
COMPONENTES
Periodo de diseño - RAS 2000
Derogado

Nivel de Complejidad del Sistema Período de diseño

Bajo 15 años
Medio 20 años
Medio alto 25 años
Alto 30 años

Período de diseño - RAS 0330 –

Artículo 40. Período de diseño. Para todos los componentes de
los sistemas de acueducto, alcantarillado y aseo, se adopta
como período de diseño 25 años.
EVALUACIÓN DE LAS DOTACIONES DE
AGUA
Definición Dotación: Cantidad de agua
requerida para satisfacer las necesidades
básicas de una persona en un tiempo
determinado

✓ Históricos
✓ Estadísticos
✓ RAS – Resolución 0330
Dotación bruta – Dotación neta
EVALUACIÓN DE LAS DOTACIONES DE
AGUA
Dotación bruta: Cantidad de agua requerida para
satisfacer las necesidades básicas de un habitante
considerando para su cálculo el porcentaje de pérdidas
técnicas que ocurran en el sistema de acueducto.

Dotación neta: Cantidad de agua requerida para

satisfacer las necesidades básicas de un habitante sin
considerar para su cálculo el porcentaje de pérdidas
técnicas que ocurran en el sistema de acueducto.
 DETERMINACIÓN DE LA DEMANDA
DOTACIONES - RAS 2000
Dotación neta máxima para Dotación neta máxima para
poblaciones con clima frio o poblaciones con clima calido
Nivel de
Derogado

templado(l/h/d) (l/h/d)
Complejidad
Res
RAS 2000 RAS 2000 Res 2320/2009
2320/2009
Bajo 100 90 150 100
Medio 120 115 175 125
Medio-Alto 130 125 -- 135
Alto 150 140 -- 150
DOTACIONES – RAS Resolución 0330 de 2017
Tabla 1. Dotación neta máxima por habitante según la altura sobre el nivel del mar de
la zona atendida
Altura promedio sobre el nivel del Dotación neta máxima
mar de la zona atendida (l/h/d)
> 2.000 m.s.n.m 120
1.000 - 2.000 m.s.n.m 130
< 1.000 m.s.n.m 140
 Dotación Bruta

qb = qneta / 1- p

p = Pérdidas admisibles en fracción

DETERMINACIÓN DE LA DEMANDA

✓Uso domestico (Ud)

✓Uso Industrial (Ui)
✓Uso Comercial (Uc)
✓Uso oficial (Colegios, escuelas, hospitales,
asilos, policía, ejercito, ICBF, ente otros) Uo
✓Uso agrícola (Ua)

DEMANDA TOTAL = Ud + Ui + Uc + Uo Ua + …
 Pérdidas en el sistema de SAAP
PÉRDIDAS - RAS 2000
Derogado
Nivel Complejidad % Pérdidas Admisibles
Bajo 40%
Medio 30%
Medio-Alto 25%
Alto 20%

PÉRDIDAS - RAS 0330

Articulo 44. Parágrafo. El porcentaje de pérdidas máximas
engloba el total de pérdidas esperadas en todos los
componentes del sistema (como conducciones, aducciones y
redes), así como las necesidades de la planta de tratamiento de
agua potable, y no deberá superar el 25%.
EVALUACIÓN DE LAS PÉRDIDAS EN
SAAP
Las pérdidas de agua en los sistemas de acueducto se
pueden clasificar, de forma general, en pérdidas técnicas y
pérdidas comerciales.

Técnicas: Corresponden a aquellas debidas a fugas por

fallas en los elementos de la red, tales como conductos,
conexiones y tanques de almacenamiento.

Comerciales: Corresponden a consumos ilegales,

consumos no medidos, consumos medidos no facturados y
a errores de micromedición y facturación.
INDICADOR DE PÉRDIDAS – (IANC)
El Índice de Agua No Contabilizada (IANC) representa las
pérdidas totales de agua (suma de las pérdidas comerciales y
las pérdidas técnicas)

IANC (%)= (AP – AF) * 100% / AP

AP = Volumen en m³ de agua potable medido a la salida de la(s) planta(s)

de tratamiento durante el periodo de análisis.

AF = Volumen en m³ que la empresa facturó durante el periodo de

análisis.
 CÁLCULO DE CAUDALES (Qmd, QMD,
QMH,Qd)
Caudal de diseño: Caudal estimado al final del
periodo de diseño con el cual se diseñan los equipos,
dispositivos y estructuras de un sistema determinado.

Caudal medio diario (Qmd): Consumo medio durante

veinticuatro horas, obtenido como el promedio de los
consumos diarios en un período de un año.
✓ Datos reales
✓ Qmd = (dotación bruta * población)
 CÁLCULO DE CAUDALES (Qmd, QMD,
QMH,Q0)

Caudal Máximo Diario (QMD). Consumo máximo

durante veinticuatro horas, observado en un período
de un año, sin tener en cuenta las demandas contra
incendio que se hayan presentado.

✓Datos reales
✓QMD = Qmd * K1
 CÁLCULO DE CAUDALES (Qmd, QMD, QMH,Q0)
Coeficiente de consumo máximo diario K1: Número
adimensional que se obtiene de la relación entre el mayor
consumo diario y el consumo medio diario de un sistema de
acueducto, utilizando los datos registrados en un período
mínimo de un año.

K1 = QMD / Qmd (Datos reales)

Por RAS Res – 0330 de 2017

Para poblaciones menores o iguales de 12.500 habitantes, al
periodo de diseño, en ningún caso el factor K1 será superior
a 1,3
Para poblaciones mayores de 12.500 habitantes, al periodo
de diseño, en ningún caso el factor K1 será superior a 1,2
 CÁLCULO DE CAUDALES (Qmd, QMD,
QMH,Q0)

Caudal Máximo Horario (QMH): Consumo máximo

durante una hora, observado en un período de un
año, sin tener en cuenta las demandas contra
incendio que se hayan presentado.

✓Datos reales

✓QMH = QMD * K2 = Qmd * K1* K2

CÁLCULO DE CAUDALES (Qmd, QMD, QMH,Q0)
Coeficiente de consumo máximo horario (K2). Número
adimensional que se obtiene de la relación entre el caudal
máximo horario, QMH, y el caudal máximo diario, QMD,
registrados durante un período mínimo de un año, sin incluir
los días en que ocurran fallas relevantes en el servicio.
K2 = QMH / QMD (Datos reales)

Por RAS Res – 0330 de 2017

Para poblaciones menores o iguales de 12.500 habitantes, al
periodo de diseño, en ningún caso el factor K2 superior a 1,6

Para poblaciones mayores de 12.500 habitantes, al periodo

de diseño, en ningún caso el factor K2 superior a 1,5
 CAUDALES DE DISEÑO EN
ESTRUCTURAS

COMPONENTE CAUDAL DE DISEÑO

Captación fuente superficial Hasta 2 veces QMD

Captación fuente subterránea QMD

Desarenador QMD
Aducción QMD
Conducción QMD
Planta de potabilización QMD
Tanque QMD
Red de Distribución QMH
Ejercicio
Hallar el IANC en el sistema de acueducto del municipio de
Jardín teniendo en cuenta la siguiente información de población,
industria, comercio y entidades institucionales.
Ítem Personas Producción Area (m2) Camas
Población futura 11.250
Industria lechera
(pasteurización) 2.500 litros de leche / dia
Industria de café 5 Ton. De café / día
Centro comercial 1.200
Hospital 55
Colegio jornada diaria 1.560
La lectura del macromedidor a la salida del tanque de
almacenamiento reporta un valor de 29,1 l /s.
La oficina comercial reporta que el promedio de m3 facturados es
de 44.560 m3/mes.
Cual debe ser el caudal teórico que se debe tratar en la planta de
acuerdo con las dotaciones recomendadas.
Ejercicio
Se requiere diseñar el sistema de abastecimiento de aguas
potable para el municipio de La Unión que está ubicado a
2.350 msnm y es necesario determinar los caudales Qmd,
QMD y QMH.
La población futura al periodo de diseño es de 19.450
habitantes.
Las perdidas en el sistema son del 28%.
En la siguiente tabla se presenta el día de máximo consumo
del año 2020 y se tiene la certeza que la hora de máximo
consumo se presenta este mismo día.
Determinar: Qmd, QMD, QMH, K1 y K2. Expresar caudales
en l/s
Mes Junio de 2020 Mes Junio de 2020
Dia 22 Dia 22

Consumo Consumo
Hora Hora
m3/hora m3/hora

1 am 75 1 pm 265
2 am 75 2 pm 150
3 am 60 3 pm 145
4 am 95 4 pm 195
5 am 175 5 pm 225
6 am 260 6 pm 235
7 am 260 7 pm 155
8 am 205 8 pm 110
9 am 175 9 pm 95
10 am 155 10 pm 90
11 am 250 11 pm 85
12 am 275 12 pm 75
Promedio 161,9
