TERMODINAMICA

SEMANA 3

INGENIERIA INDUSTRIAL

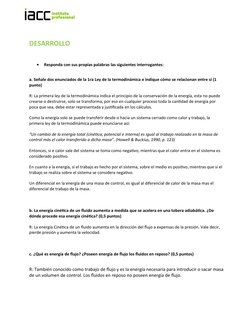

DESARROLLO

• Responda con sus propias palabras las siguientes interrogantes:

a. Señale dos enunciados de la 1ra Ley de la termodinámica e indique cómo se relacionan entre si (1
punto)

R: La primera ley de la termodinámica indica el principio de la conservación de la energía, esta no puede

crearse o destruirse, solo se transforma, por eso en cualquier proceso toda la cantidad de energía por
poca que sea, debe estar representada y justificada en los cálculos.

Como la energía solo se puede transferir desde o hacia un sistema cerrado como calor y trabajo, la
primera ley de la termodinámica puede enunciarse asi:

“Un cambio de la energía total (cinética, potencial e interna) es igual al trabajo realizado en la masa de
control más el calor transferido a dicha masa”. (Howell & Buckius, 1990, p. 123)

Entonces, si e calor sale del sistema se toma como negativo, mientras que el calor entra en el sistema es
considerado positivo.

En cuanto a la energía, si el trabajo es hecho por el sistema, sobre el medio es positivo, mientras que si el
trabajo se realiza sobre el sistema se considera negativo.

Un diferencial en la energía de una masa de control, es igual al diferencial de calor de la masa mas el
diferencial de trabajo de la masa.

b. La energía cinética de un fluido aumenta a medida que se acelera en una tobera adiabática. ¿De
dónde procede esa energía cinética? (0,5 puntos)

R: La energía Cinética de un fluido aumenta en la dirección del flujo a expensas de la presión. Vale decir,
pierde presión y aumenta la velocidad.

c. ¿Qué es energía de flujo? ¿Poseen energía de flujo los fluidos en reposo? (0,5 puntos)

R: También conocido como trabajo de flujo y es la energía necesaria para introducir o sacar masa
de un volumen de control. Los fluidos en reposo no poseen energía de flujo.



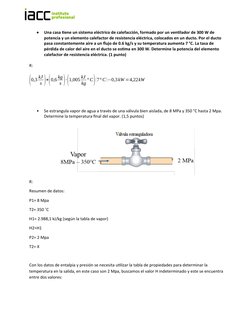

  Una casa tiene un sistema eléctrico de calefacción, formado por un ventilador de 300 W de
potencia y un elemento calefactor de resistencia eléctrica, colocados en un ducto. Por el ducto
pasa constantemente aire a un flujo de 0.6 kg/s y su temperatura aumenta 7 °C. La tasa de
pérdida de calor del aire en el ducto se estima en 300 W. Determine la potencia del elemento
calefactor de resistencia eléctrica. (1 punto)

R:

(0,3 kJs )+( 0,6 kgs ) ∙(1,005 kJkg ° C ) ( 7° C )−0,3 kW =4,22kW


• Se estrangula vapor de agua a través de una válvula bien aislada, de 8 MPa y 350 °C hasta 2 Mpa.
Determine la temperatura final del vapor. (1,5 puntos)

R:

Resumen de datos:

P1= 8 Mpa

T2= 350 ˚C

H1= 2.988,1 kJ/kg (según la tabla de vapor)

H2=H1

P2= 2 Mpa

T2= X

Con los datos de entalpia y presión se necesita utilizar la tabla de propiedades para determinar la
temperatura en la salida, en este caso son 2 Mpa, buscamos el valor H indeterminado y este se encuentra
entre dos valores:
 ENTALPIA TEMPERATURA
2903,3 kJ/kg 250 ˚C
2988,1 kJ/kg X
3024,4 kJ/kg 350 ˚C

2988,1−2903,3
X =250+ ∙(300−250)
3024,2−2786,5

2988,1−2903,3
X =250+ ∙(300−250)
3024,2−2903.3

84,8
X =250+ ∙50=285 , 07
120,9

La temperatura de salida es de 285˚C

• A una tobera entra aire constantemente a 300 kPa, 200 °C y 45 m/s, y sale a 100 kPa y 180 m/s. El
área de entrada de la tobera es 110 cm2. A partir de esos datos calcule:

a) El flujo másico por la tobera,

b) La temperatura del aire a la salida y
c) El área de salida de la tobera. (3 puntos)

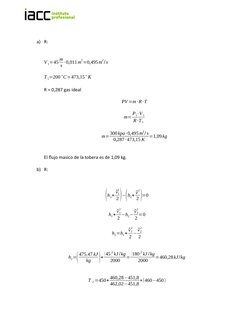

a) R:

m 2 2
V 1=45 ∙ 0,011 m =0,495 m / s
s

T 1=200 ˚ C=473,15˚ K

R = 0,287 gas ideal

PV =m ∙ R ∙ T

P1 ∙ V 1
m=
R ∙T 1

2
300 kpa ∙ 0,495 m / s
m= =1,09 kg
0,287 ∙ 473,15 K

El flujo masico de la tobera es de 1,09 kg.

b) R:

( )( )
2
v⃗1 ⃗v 2
h 1+ − h2+ =0
2 2

2 2
v⃗ 1 ⃗v 2
h1 + −h2 − =0
2 2
2 2
v⃗ 1 ⃗v 2
h2 =h1 + −
2 2

( )
2 2
475.47 kJ ( 45 ) kJ /kg ( 180 ) kJ /kg
h2 = + = =460,28 kJ /kg
kg 2000 2000

460,28−451,8
T ₂=450+ ∗(460−450)
462,02−451,8
 2

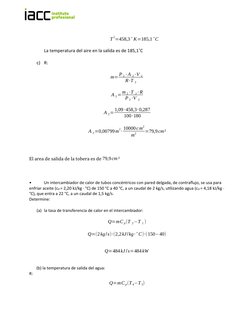

T =458,3 ˚ K=185,1 ˚ C

La temperatura del aire en la salida es de 185,1˚C

c) R:

P₂ ∙ A ₂∙ V ₂
m=
R ∙T ₂

m₂ ∙T ₂∙ R
A ₂=
P₂ ∙V ₂

1,09 ∙ 458,3∙ 0,287

A ₂=
100 ∙180

2
2 10000 c m
A ₂=0,00799 m ∙ =79,9 cm²
m2

El area de salida de la tobera es de 79,9 cm ²

• Un intercambiador de calor de tubos concéntricos con pared delgada, de contraflujo, se usa para
enfriar aceite (cp = 2,20 kJ/kg · °C) de 150 °C a 40 °C, a un caudal de 2 kg/s, utilizando agua (c p = 4,18 kJ/kg ·
°C), que entra a 22 °C, a un caudal de 1,5 kg/s.
Determine:

(a) la tasa de transferencia de calor en el intercambiador:

Q=mC p (T ₂−T ₁)

Q=(2 kg /s)∙(2,2 kJ /kg ∙ ˚ C)∙(150−40)

Q=484 kJ /s=484 kW

(b) la temperatura de salida del agua:

R:

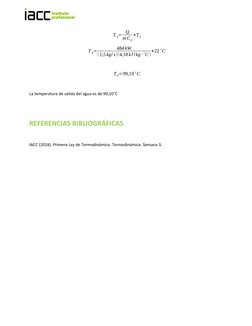

Q=mC p (T 4−T 3)
 Q
T 4= +T
m Cp 3

484 kW
T 4= +22 ˚C
( 1,5 kg/ s)(4,18 kJ / kg ∙ ˚ C )

T 4=99,19˚ C

La temperatura de salida del agua es de 99,10˚C

REFERENCIAS BIBLIOGRÁFICAS

IACC (2018). Primera Ley de Termodinámica. Termodinámica. Semana 3.
