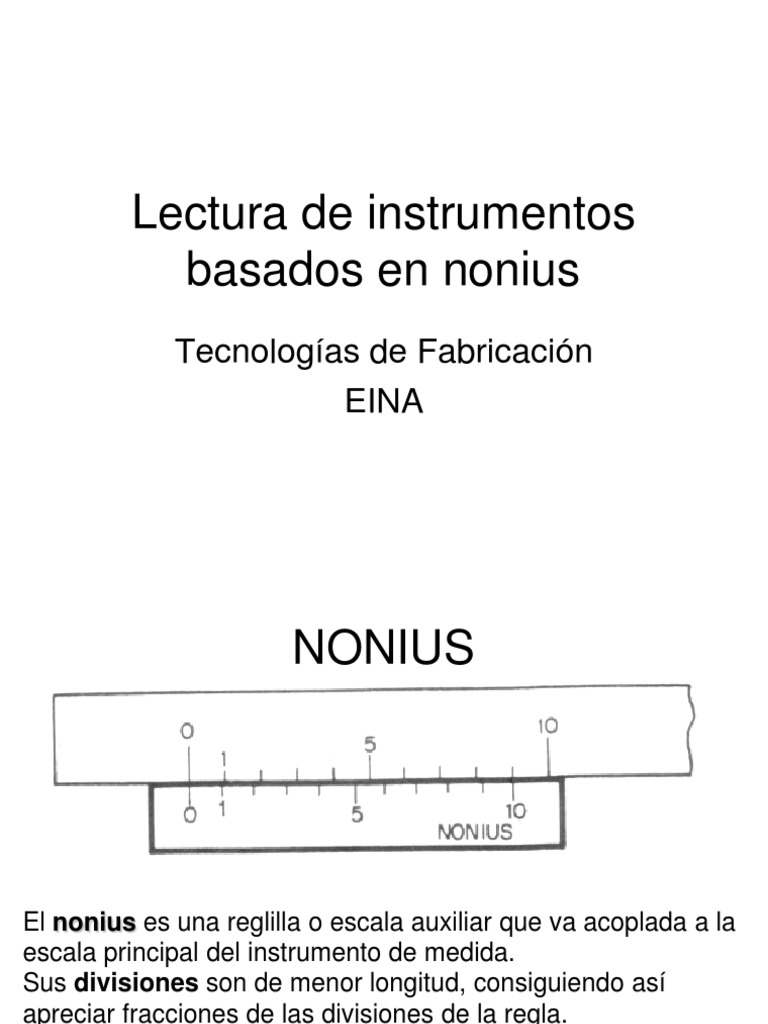

Lectura de instrumentos

basados en nonius
Tecnologías de Fabricación
EINA
 NONIUS

El nonius es una reglilla o escala auxiliar que va acoplada a la

escala principal del instrumento de medida.
Sus divisiones son de menor longitud, consiguiendo así
apreciar fracciones de las divisiones de la regla.
 Ejemplo NONIUS (1)

La escala del nonius ocupa 9 divisiones de la escala principal,

graduada en mm. Así, las 10 divisiones del nonius miden 9 mm.

Por tanto cada división medirá

9 mm / 10 = 0.9 mm.
 Ejemplo NONIUS (1)

• El “0” de la escala principal coincide con el del nonius, pero

entre los dos "1 " hay una pequeña diferencia.
• Esta diferencia es la que existe entre la longitud de una
división de la escala principal (1 mm.) y una división del
nonius (0.9); esto es: 1 - 0.9 = 0.1 mm.
• Se trata de la diferencia entre dos lecturas consecutivas del
instrumento, denominada apreciación o resolución del
instrumento.
 Ejemplo NONIUS (1)

La división "1" del nonius coincide con la "1" de la escala

principal,

luego el nonius se ha desplazado 0.1 mm

 Ejemplo NONIUS (1)

Coincide con la división 4, luego se está midiendo 0.4 mm.,

ya que la reglilla del nonius se ha desplazado 4 veces 0.1
mm.
 EJERCICIO 1

La medición indicada es 6,4 mm.

 EJERCICIO 2

Se observa que el nonius abarca 19 divisiones de la escala

principal. Cada división del nonius mide:
19 mm / 20 = 0.95 mm.
Apreciación del equipo: 1 - 0.95 = 0.05 mm.
EJERCICIO 3

Medida 0,7 mm
 EJERCICIO 4

Medida 2.55 mm

EJERCICIO 5
Calcula la apreciación que tiene un pie de rey si el nonius
tiene 20 divisiones y abarca 39 divisiones (mm) de la
escala principal
 EJERCICIO 5

0 10 20 30 40

Cada división será de:

39mm
20divisiones
 EJERCICIO 5
2
0 5

39mm 40 − 39 1
2− = = = 0,05mm
20div. 20 20
 Ejemplo MICROMETRO (1)

La lectura de los milímetros se efectúa en la escala graduada

grabada en el cilindro micrométrico. Se comprueba si aparece
bajo el tambor la división de la escala inferior correspondiente
a medio milímetro más.

Por fin se añaden las centésimas dadas por el tambor.

En el ejemplo se leen 71,33 mm .
Ejemplo MICROMETRO (2) con nonius

Se leen los milímetros y centésimas de milímetros del mismo

modo que en el caso anterior.
A todo ello se añade el dígito correspondiente a las
milésimas de milímetro, que viene dado por la división del
nonius que coincide con una división del tambor. En el ejemplo
la lectura es de 11,734 mm.
11,5 +0,23 +0,004
