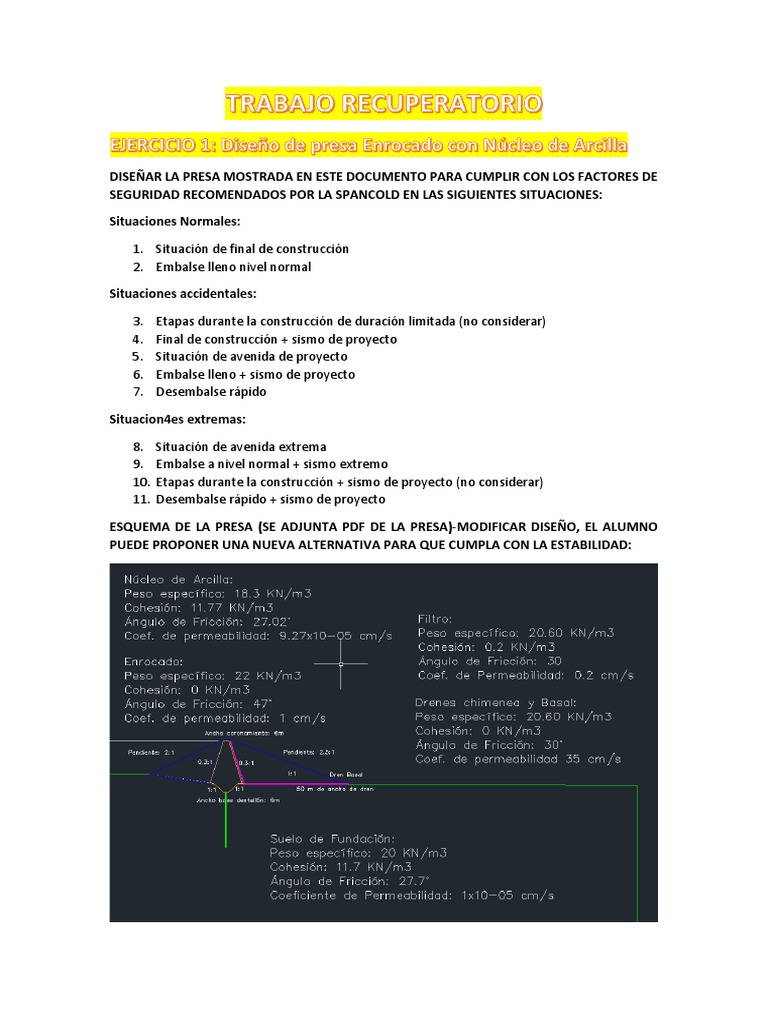

DISEÑAR LA PRESA MOSTRADA EN ESTE DOCUMENTO PARA CUMPLIR CON LOS FACTORES DE

SEGURIDAD RECOMENDADOS POR LA SPANCOLD EN LAS SIGUIENTES SITUACIONES:

Situaciones Normales:

1. Situación de final de construcción

2. Embalse lleno nivel normal

Situaciones accidentales:

3. Etapas durante la construcción de duración limitada (no considerar)

4. Final de construcción + sismo de proyecto
5. Situación de avenida de proyecto
6. Embalse lleno + sismo de proyecto
7. Desembalse rápido

Situacion4es extremas:

8. Situación de avenida extrema

9. Embalse a nivel normal + sismo extremo
10. Etapas durante la construcción + sismo de proyecto (no considerar)
11. Desembalse rápido + sismo de proyecto

ESQUEMA DE LA PRESA (SE ADJUNTA PDF DE LA PRESA)-MODIFICAR DISEÑO, EL ALUMNO

PUEDE PROPONER UNA NUEVA ALTERNATIVA PARA QUE CUMPLA CON LA ESTABILIDAD:
Se debe determinar los siguientes factores:

• Red De flujo en SLIDE (líneas de corriente y líneas equipotenciales) para cada

combinación de cargas
• Factor de Seguridad para cada combinación de cargas considerada y para el talud aguas
arriba y aguas abajo.
• Análisis comparativo con los factores de seguridad recomendados por la USBR y la
SPANCOLD, en la planilla de excell
• Conclusiones y recomendación

DATOS IMPORTANTES PARA EL CALCULO:

• Bordo Libre: 2.493 metros

• Nivel de Aguas máximas 36 m (nivel máximo normal NMN, Tr=1000años)
• Nivel de avenida máxima 37.5 m (Avenida de proyecto, Tr=5000años)
• Nivel de avenida extrema 38.5m (avenida extrema, Tr=10000años)
• Los niveles medidos desde el origen del archivo AutoCAD proporcionado
• Aceleración sísmica horizontal: 0.20g (sismo de proyecto, Tr=1000 años))
• Aceleración sísmica vertical: 0.10 g (sismo de proyecto)
• Aceleración sísmica horizontal: 0.25g (sismo extremo, Tr=3000 años)
• Aceleración sísmica vertical: 0.175 g (sismo extremo)

DISEÑAR LA PRESA TIPO PANTALLA DE HORMIGON SIMPLE, PARA LAS SIGUIENTES SITUACIONES:
Situaciones Normales:

• Situación de final de construcción

• Embalse lleno nivel normal

Situaciones accidentales:

• Etapas durante la construcción de duración limitada (no considerar)

• Final de construcción + sismo de proyecto
• Situación de avenida de proyecto
• Embalse lleno + sismo de proyecto
• Desembalse rápido

Situaciones extremas:

• Situación de avenida extrema

• Embalse a nivel normal + sismo extremo
• Etapas durante la construcción + sismo de proyecto (no considerar)
• Desembalse rápido + sismo de proyecto
ESQUEMA DE LA PRESA (SE ADJUNTA PDF DE LA PRESA)-MODIFICAR DISEÑO, EL ALUMNO
PUEDE PROPONER UNA NUEVA ALTERNATIVA PARA QUE CUMPLA CON LA ESTABILIDAD:

(las características de los materiales están en el archivo CAD)

PARA ESTE TRABAJO SE LES PEDIRA QUE EL ALUMNO INVESTIGUE LAS OPCIONES PARA PODER
MODELAR UNA ESTRUCTURA COMO HORMIGON ESTO PARA LA PANTALLA DE HORMIGÓN,
PLINTO Y TAMBIEN INVESTIGUE COMO PUEDE MODELAR LAS INYECCIONES DEBAJO DEL PLINTO.
PUEDE REVISAR LO EXPUESTO EN CLASES EN LOS VIDEOS Y LAS PRESENTACIONES, ADEMAS DEL
INTERNET Y BIBLIIOGRAFÍA ESPECIALIZADA RECOMENDAD EN EL CURSO

Se debe determinar los siguientes factores:

• Red De flujo en SLIDE (líneas de corriente y líneas equipotenciales) para cada

combinación de cargas
• Factor de Seguridad para cada combinación de cargas considerada y para el talud aguas
arriba y aguas abajo.
• Análisis comparativo con los factores de seguridad recomendados por la USBR y la
SPANCOLD, en la planilla de excell
• Conclusiones y recomendación

DATOS IMPORTANTES PARA EL CALCULO:

• Bordo Libre: 2.493 metros

• Nivel de Aguas máximas 36 m (nivel máximo normal NMN, Tr=1000años)
• Nivel de avenida máxima 37.5 m (Avenida de proyecto, Tr=5000años)
• Los niveles medidos desde el origen del archivo autocad proporcionado
• Aceleración sísmica horizontal: 0.20g (sismo de proyecto, Tr=1000 años))
• Aceleración sísmica vertical: 0.10 g (sismo de proyecto)
• Aceleración sísmica horizontal: 0.25g (sismo extremo, Tr=3000 años)
• Aceleración sísmica vertical: 0.175 g (sismo extremo)
 1. Formato PDF: El alumno debe sacar capturas de pantalla de las gráficas resultantes y
generar un informe de análisis comparativo (puede unir todo en Word y después
exportarlo a PDF). El archivo final debería estar en PDF

CONTENIDO MINIMO DEL INFORME:

1. ESQUEMAS DE LAS SOLUCIONES PLANTEADAS

2. DATOS DE INCIO (MATERIALES, PROPIEDADES GEOMECÁNICAS DE LOS MATERIALES,
NORMATIVA UTILIZADA, COMBINACIONES DE CARGA, LMITES DE FACTORES DE
SEGURIDAD ESTABLECIDOS, ETC)
3. RESULTADOS EN CAPTURAS DE PANTALLA OPRDENADOS Y EXPLICADOS POR TODOS
LOS MÉTODOS ESTUDIADOS
4. RESUMEN DE RESULTADOS (CUADRO COMPARATIVO DE EXCELL PUEDE ESTAR EN
PDF)
5. CONCLUSIONES Y RECOMENDACIONES (SACADAS DE LOS RESULTADOS, QUE
SECCION DE PRESA SE ACONSEJA REALIZAR Y PORQUE)

FORMA DE CALIFICACION

Al ser una práctica de análisis, se tomará en cuenta los siguientes aspectos:

1. Presentación del informe (forma de presentación)

2. Capacidad analítica del alumno
3. Capacidad de resumen y síntesis
4. Aspectos constructivos en las soluciones
5. Aplicación de las prácticas y experiencias comentadas en clases
6. Fecha de la entrega (pasada la fecha de entrega, los alumnos que entreguen
posterior a la fecha tendrán menor nota porcentualmente en función al tiempo que
tardaron en entregar)
7. Se considerará si el alumno investiga y muestra conocimientos nuevos
8. Se considerarán alternativas de solución a la presa (puntos adicionales si plantea
nuevas alternativas y las calcula)

FORMA DE CALIFICACIÓN

o EJERCICIO 1, PUNTALE SOBRE 50% DEL TRABAJO FINAL

o EJERCICIO 2, PUNTALE SOBRE 50% DEL TRABAJO FINAL
