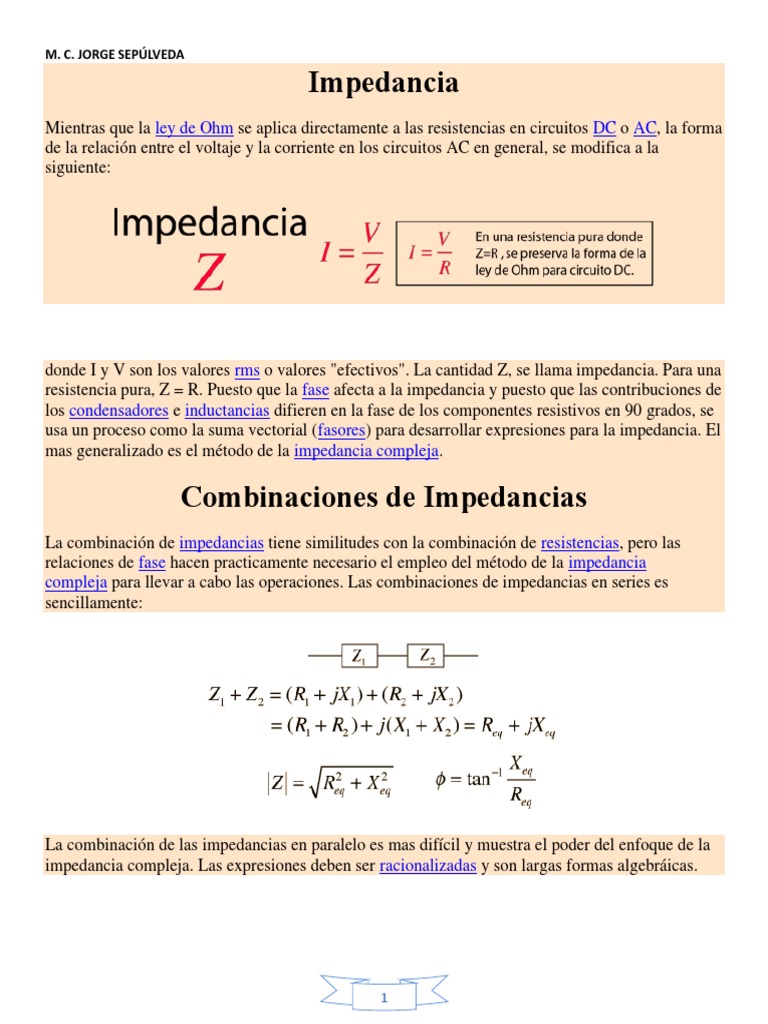

Impedancia
Mientras que la ley de Ohm se aplica directamente a las resistencias en circuitos DC o AC, la forma
de la relación entre el voltaje y la corriente en los circuitos AC en general, se modifica a la
siguiente:

donde I y V son los valores rms o valores "efectivos". La cantidad Z, se llama impedancia. Para una
resistencia pura, Z = R. Puesto que la fase afecta a la impedancia y puesto que las contribuciones de
los condensadores e inductancias difieren en la fase de los componentes resistivos en 90 grados, se
usa un proceso como la suma vectorial (fasores) para desarrollar expresiones para la impedancia. El
mas generalizado es el método de la impedancia compleja.

Combinaciones de Impedancias
La combinación de impedancias tiene similitudes con la combinación de resistencias, pero las
relaciones de fase hacen practicamente necesario el empleo del método de la impedancia
compleja para llevar a cabo las operaciones. Las combinaciones de impedancias en series es
sencillamente:

La combinación de las impedancias en paralelo es mas difícil y muestra el poder del enfoque de la
impedancia compleja. Las expresiones deben ser racionalizadas y son largas formas algebráicas.

1
M. C. JORGE SEPÚLVEDA

Expresiones de Impedancias en Paralelo

La impedancia compleja del circuito paralelo toma la forma

Cuando están racionalizadas, las componentes tienen la forma

Respuesta de la Resistencia a la AC

Impedanci
a
Examinar
Condensado
r
Inductancia
Cálculo

2
M. C. JORGE SEPÚLVEDA

Contribución a
Diagrama de Fase
Impedancia Compleja

El comportamiento de una resistencia para las frecuencias y corrientes ordinarias, es la de un

elemento disipador, que convierte la energía eléctrica en calor. Es independiente de la dirección del
flujo de corriente e independiente de la frecuencia. De modo que decimos que la impedancia a la
AC (Corriente Alterna) de una resistencia, es la misma que su resistencia a la DC (corriente
continua). Esto asume sin embargo, que en el caso de AC, se están usando los valores rms o valores
efectivos para la corriente y el voltaje

Valores RMS y Efectivos

Las corrientes y voltajes en los circuitos AC, se establecen normalmente en valores rms (raiz
cuadrada media), en vez de establecerlo por sus valores máximos. La raiz cuadrada de la media
(rms) para una corriente se define por

Es decir, se toma el cuadrado de la corriente y se promedia, luego se toma la raiz cuadrada. Cuando
este proceso se lleva a cabo para una coriente sinusoidal

3
M. C. JORGE SEPÚLVEDA
Puesto que el voltaje AC tambien es sinusoidal, la forma del voltaje rms es la misma. Estos valores
rms, son exactamente los valores efectivos que se necesitan en la expresión para la potencia media,
para poner la potencia AC en la misma forma que la expresión para la potencia DC en un resistor.
En un resistor, donde el factor de potencia es igual a 1:

Puesto que el voltaje y la corriente son ambas sinusoidales, la expresión de potencia se puede
expresar en términos de los cuadrados de las funciones del seno o coseno, y el promedio del seno o
coseno al cuadrado durante un periodo completo es = 1/2.

Respuesta del Condensador a la AC

Impedancia

Cálculo

Contribución a
Diagrama de Fase
Impedancia Compleja

4
M. C. JORGE SEPÚLVEDA
Usted sabe que el voltaje a través de un condensador está retrasado respecto de la corriente, porque
ésta debe ir cargando el condensador y el voltaje es proporcional a la carga generada entre las
placas del condensador.

Reactancia Capacitiva
A la impedancia de un condensador dependiente de la frecuencia, se le llama reactancia capacitiva.

Este cálculo funciona haciendo clic sobre la cantidad en la expresión de abajo. Entre los datos y
luego haga clic sobre la cantidad que desee calcular. Si no se especifica cantidad alguna se le
atribuye unos valores por defecto, pero se pueden cambiar todas las cantidades.

Inductancia. Respuesta a la AC

Impedanci
a
Examinar
Condensado
r
Resistencia

Calcular

5
M. C. JORGE SEPÚLVEDA

Contribución a la
Diagrama de Fase
Impedancia Compleja

Usted sabe que el voltaje a través de un inductor adelanta a la corriente, porque el comportamiento
del inductor sigue la ley de Lenz, resistiéndose a la acumulación de la corriente y tomándole un
tiempo finito a ese voltaje impuesto para que la corriente alcance su valor máximo.

Reactancia Inductiva
A la impedancia de un inductor dependiente de la frecuencia, se le llama reactancia inductiva.

Este cálculo funciona haciendo clic sobre la cantidad en la expresión de abajo. Entre los datos y
luego haga clic sobre la cantidad que desee calcular. Si no se especifica cantidad alguna se le
atribuye unos valores por defecto, pero se pueden cambiar todas las cantidades.

6
M. C. JORGE SEPÚLVEDA

Circuito RC
Impedancia

Examinar
Condensador
Resistencia

Calcular

Contribución a
Diagrama Fasor
Impedancia Compleja

Usted sabe que el voltaje a través de un condensador está retrasado respecto de la corriente, porque
ésta debe ir cargando el condensador y el voltaje es proporcional a la carga generada entre las
placas del condensador.

Impedancia RC
La impedancia dependiente de la frecuencia de un circuito serie RC.

Circuito RL

7
M. C. JORGE SEPÚLVEDA

Impedancia

Examinar
Inductancia
Resistencia

Calcular

Contribución a la
Diagrama Fasor
impedancia compleja

Usted sabe que el voltaje a través de un inductor adelanta a la corriente, porque el comportamiento
del inductor sigue la ley de Lenz, resistiéndose a la acumulación de la corriente y tomándole un
tiempo finito a ese voltaje impuesto para que la corriente alcance su valor máximo.

Impedancia RL
La impedancia dependiente de la frecuencia de un circuito serie RL.

Circuito Serie RLC

El circuito serie RLC es un ejemplo muy importante de un circuito resonante. A la frecuencia de
resonancia tiene el mínimo de impedancia Z=R y el ángulo de fase es igual a cero.

8
M. C. JORGE SEPÚLVEDA

Una forma de visualizar el comportamiento del circuito serie RLC es mediante el diagrama
fasor que se muestra en la ilustración de arriba. Se muestra el diagrama fasor a una frecuencia
donde la reactancia inductiva es mayor que la reactancia capacitiva. Esto ocurriría a una frecuencia
superior a la frecuencia de resonancia.

Impedancia Serie RLC

La impedancia dependiente de la frecuencia en un circuito serie RLC:

9
M. C. JORGE SEPÚLVEDA

Circuito Paralelo RLC

El cálculo de la impedancia de un circuito RLC paralelo es considerablemente mas difícil que el
cálculo de la impedancia del circuito RLC serie. Esto se debe a que cada rama del circuito tiene su
propio ángulo de fase y estos no se pueden combinar de una manera simple. La combinación de
ramas de impedancias paralelas, se realiza de la misma manera que las resistencias paralelas:

Pero aunque las magnitudes de las impedancias de cada rama se puede calcular
de

Circuito RL Circuito RC

Estas impedancias no se pueden combinar directamente como se sugiere en la expresión de arriba,

porque tienen diferentes fases -como ocurre con los vectores en distintas direcciones, que no se
pueden sumar directamente-. Este dilema se resuelve mas facilmente con el método de la impedancia
compleja.

10
M. C. JORGE SEPÚLVEDA

Paralelo RLC: Método de la Impedancia Compleja

Cuando se combinan las impedancias complejas de las ramas del circuito paralelo RLC, la
impedancia equivalente es de la forma

Cuando se racionaliza esta expresión y se pone en la forma estándar

Cálculo

entonces, se puede determinar la impedancia en ohmios y la fase. Estableciendo la = 0, se puede

calcular la frecuencia de resonancia. Las expresiones para estos cálculos son bastante largas

Expresiones para Paralelo RLC

La impedancia compleja del circuito paralelo RLC toma la forma

cuando se racionaliza, los componentes tienen la forma

11
M. C. JORGE SEPÚLVEDA

Combinación Serie-Paralelo
La mayoría de las redes de circuitos AC, se pueden particionar en bloques no mas complicados que
el que se muestra abajo. El enfoque de la impedancia compleja, nos provee la herramienta necesaria
para reducir tal combinación a una impedancia equivalente. En el desarrollo de un
circuito equivalente Thevenin en el análisis de un circuito de AC, se puede encontrar esta clase de
combinación.

Cálculo

La parte paralela de la impedancia se puede poner en la forma

la cual se puede racionalizar por la operación:

,
y cuando se agrupen los términos, se puede añadir el resultado a Z1, dando la impedancia equivalente.

EJEMPLOS

12
M. C. JORGE SEPÚLVEDA

Claramente, el inductor domina aquí. La resistencia paralela es aproximadamente dos órdenes de

magnitud mayor que la reactancia inductiva y tiene un impacto mínimo en una combinación paralela.
Además, la impedancia compleja derivada de la combinación de capacitor/resistencia también es
considerablemente mayor, y dado que tiene un ángulo de fase negativo (capacitivo), cancela
parcialmente la reactancia inductiva. Esto nos deja con una magnitud un poco mayor que la de la
reactancia inductiva sola, y con un ángulo de fase desplazado hacia el lado resistivo.

13
M. C. JORGE SEPÚLVEDA

En forma rectangular esto es 1443−j422.3Ω, lo que significa que esta red es equivalente a
una resistencia 1443 en serie con una reactancia capacitiva de−j422.3Ω.
