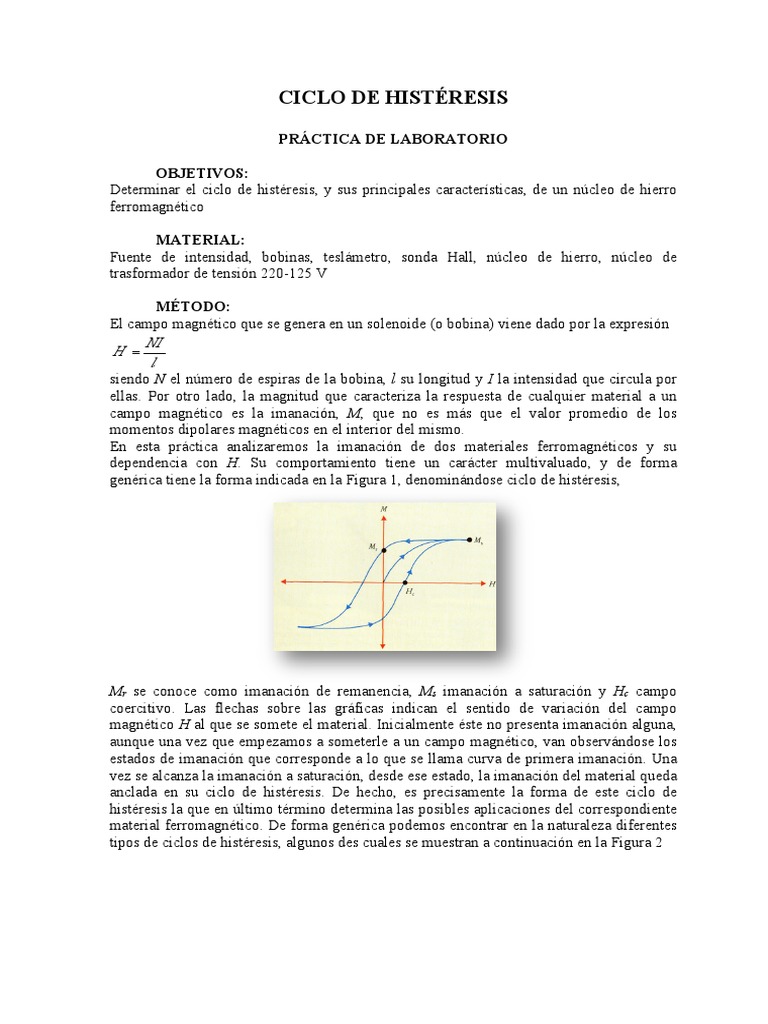

CICLO DE HISTÉRESIS
PRÁCTICA DE LABORATORIO
OBJETIVOS:
Determinar el ciclo de histéresis, y sus principales características, de un núcleo de hierro
ferromagnético
MATERIAL:
Fuente de intensidad, bobinas, teslámetro, sonda Hall, núcleo de hierro, núcleo de
trasformador de tensión 220-125 V
MÉTODO:
El campo magnético que se genera en un solenoide (o bobina) viene dado por la expresión
NI
H =
l
siendo N el número de espiras de la bobina, l su longitud y I la intensidad que circula por
ellas. Por otro lado, la magnitud que caracteriza la respuesta de cualquier material a un
campo magnético es la imanación, M, que no es más que el valor promedio de los
momentos dipolares magnéticos en el interior del mismo.
En esta práctica analizaremos la imanación de dos materiales ferromagnéticos y su
dependencia con H. Su comportamiento tiene un carácter multivaluado, y de forma
genérica tiene la forma indicada en la Figura 1, denominándose ciclo de histéresis,
Mr se conoce como imanación de remanencia, Ms imanación a saturación y Hc campo
coercitivo. Las flechas sobre las gráficas indican el sentido de variación del campo
magnético H al que se somete el material. Inicialmente éste no presenta imanación alguna,
aunque una vez que empezamos a someterle a un campo magnético, van observándose los
estados de imanación que corresponde a lo que se llama curva de primera imanación. Una
vez se alcanza la imanación a saturación, desde ese estado, la imanación del material queda
anclada en su ciclo de histéresis. De hecho, es precisamente la forma de este ciclo de
histéresis la que en último término determina las posibles aplicaciones del correspondiente
material ferromagnético. De forma genérica podemos encontrar en la naturaleza diferentes
tipos de ciclos de histéresis, algunos des cuales se muestran a continuación en la Figura 2
En esta Figura 2 se está representando la inducción magnética, B, en función del campo
magnético, donde aquélla viene dada por la ecuación
(
B = µ0 H + M ) (1)
siendo µ0 la permeabilidad magnética del vacío. En ocasiones es útil expresar esta relación
en función de la permeabilidad magnética del medio material, µ, muy elevada en el caso de
los materiales ferromagnéticos. Para ello se parte de la relación
M = χH (2)
siendo c su susceptibilidad magnética. De este modo la ecuación (1) puede expresarse del
modo siguiente
¡Error! Marcador no definido.
(3)
siendo µ la permeabilidad del material.
Procedimiento experimental
El profesor explicará in situ cómo proceder para la adquisición de datos. El montaje se
muestra en la Figura 3.
En esta práctica se ha de determinar el ciclo de histéresis de un material ferromagnético,
Durante el desarrollo de la práctica se ha de variar el voltaje de la fuente, y tomar entonces
los datos de intensidad de corriente que circula por las bobinas y las correspondientes
lecturas del teslámetro, que proporciona la inducción magnética, B. (En torno a valores
muy pequeños del campo magnético, tomar medidas con una secuencia de mayor
frecuencia.)
ACTIVIDADES:
1) A partir de los datos obtenidos representar el ciclo de histéresis del material
(0,05 puntos)
2) A partir del ciclo de histéresis, estimar los parámetros característicos, (Mr, Ms y Hc),
del material. (0,15 puntos)
CUESTIONES:
1) ¿Habría algún modo de utilizar un material blando como memoria magnética? ¿Y
un material duro como núcleo de transformador? En ambos casos razonar la
respuesta. (0,10 puntos)
2) Determinar teóricamente la relación entre la inducción magnética, B, en el interior
del núcleo ferromagnético y en la sección del espaciado donde se localiza la sonda
Hall. ¿Dónde es mayor? ¿Y la relación entre los respectivos campos magnéticos, H,
en ambas regiones? ¿Dónde es mayor?
Ayuda: Basar el razonamiento en la ecuación (3). (0,20 puntos)
